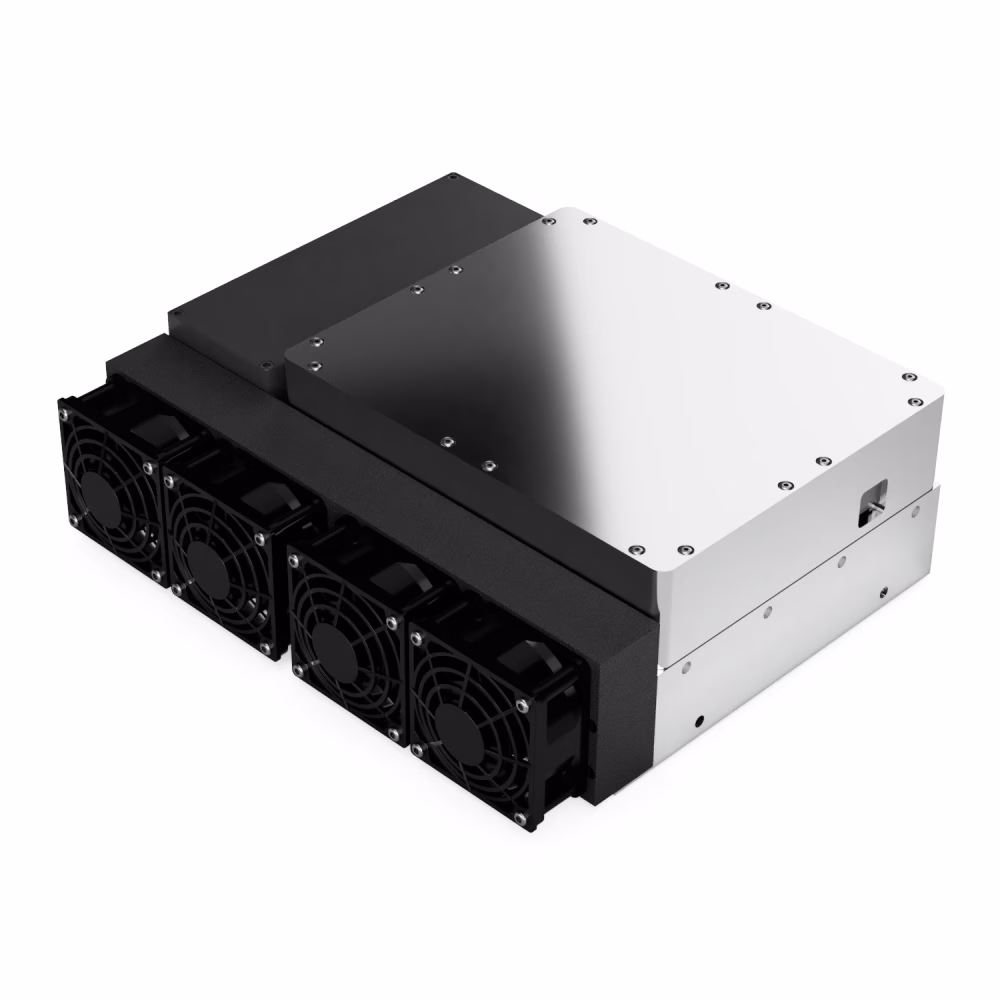

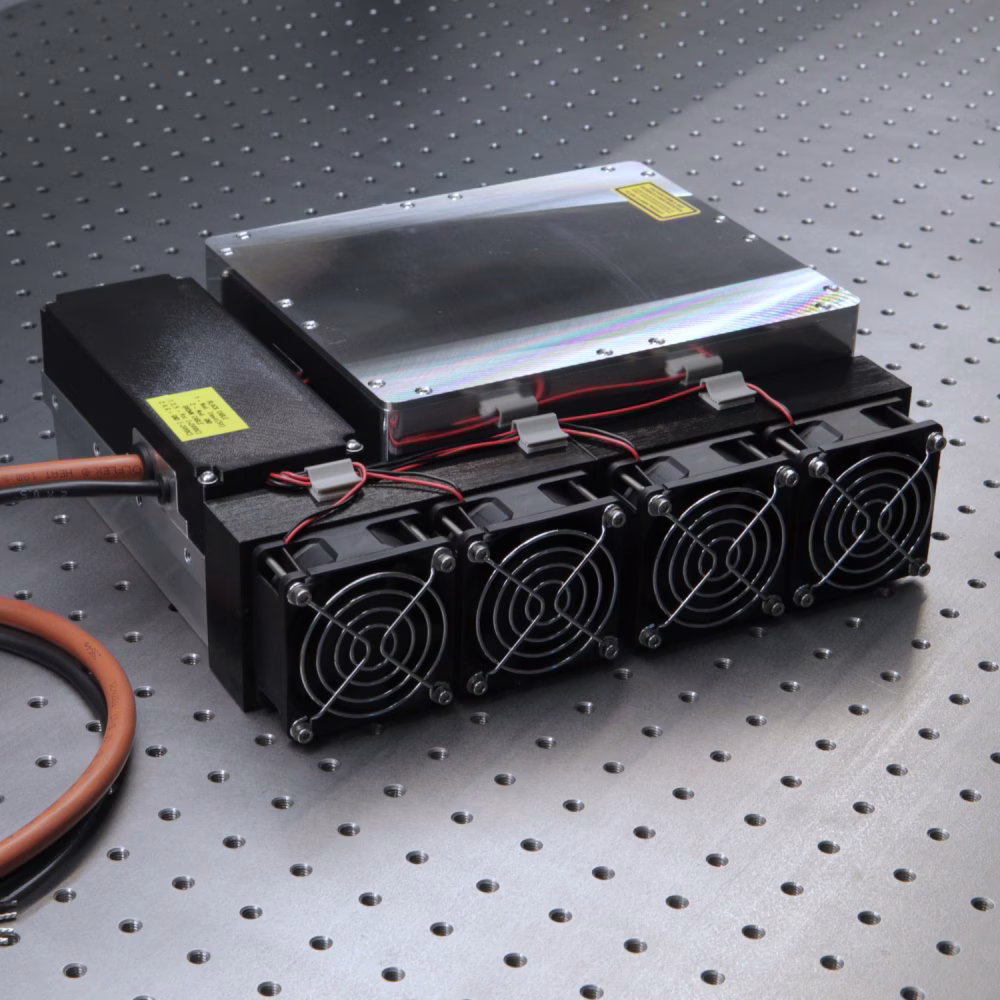

OEM-50W Lasereinheit
Hochleistungs-Blaulaser-Modul mit 450 nm Wellenlänge und 50 W optischer Leistung. Das kompakte Design ermöglicht eine nahtlose Integration in Ihr Scan-System und spart wertvollen Platz bei gleichzeitig hoher Leistung.
Auf Anfrage bestellbar
Spare Accessories
|
|
|
$63.00 |
|
|
|
$168.30 $151.47 |
|
|
|
$89.10 |
Produktbeschreibung
Überblick
Das Hochleistungs-50W-Blaulaser-Modul wurde für Anwendungen wie die laserbasierte Bearbeitung von Pflanzen, Kulturen und Unkraut, Hochgeschwindigkeits-Lasergravieren und -Markieren, Lebensmittelkennzeichnung und -beschriftung sowie viele weitere Anwendungen entwickelt.
Dieses Lasermodul ist mit 12 Hochleistungs-Blaulaser-Dioden ausgestattet. Alle Laserdioden werden räumlich kombiniert, um einen unidirektionalen Laserstrahl zu erzeugen, der zu einem einzigen Fokuspunkt gebündelt werden kann. Alle optischen Komponenten sind in unserem Labor mit spezialisierten Geräten und Werkzeugen präzise und exakt ausgerichtet.
Bei Opt Lasers sind wir in der Lage, kundenspezifische Lösungen für Ihre Anwendung zu entwickeln. Kontaktieren Sie uns gerne über Kontakt.
Erfahren Sie mehr über Galvo-Scansysteme
Zwei Ausführungen verfügbar – Fasergekoppelt und Freistrahl
Merkmale
- Hohe optische Leistung
- Kollimierter Laserstrahl
- Integrierter Laserdiodentreiber
- Kompakte Bauform
- Lange Lebensdauer
- Hochgeschwindigkeitsmodulation
Anwendungen
- Materialbearbeitung
- Lebensmittelverarbeitung / Kennzeichnung / Markierung
- Laserlöten und -schweißen
- Lasersintern von Pulvern
- Laserbearbeitung von Pflanzen, Kulturen und Unkraut
- Automobilindustrie
Strahlprofil
Der Strahlfleck des Hochleistungs-50W-Blue-Galvo-Laser-Moduls ist im schnellen Achsenbereich (vertikale Achse) einmodig und im langsamen Achsenbereich (horizontale Achse) mehrmodig ausgeführt.
Messbedingungen:
- Laserstrahl fokussiert mit einer 500-mm-Fokussierlinse;
- Strahlprofiler im Brennpunkt positioniert;
- Brennebene definiert als Minimale Strahlgröße in der schnellen Achse;
- Laserbetrieb im QCW-Modus, 100 Hz, 1 ms Puls
Das Hochleistungs-50W-Galvo-Laser-Modul ist mit mehreren Laserdioden aufgebaut, von denen jede ein leicht unterschiedliches Spektrum emittiert. Dadurch ist das Emissionsspektrum des Moduls relativ breit. Für Anwendungen, die ein schmaleres Spektrum erfordern, können die Laserdioden vor der Produktion spektral spezifiziert werden. Diese sorgfältige Prüfung gewährleistet, dass beim Zusammenführen der Dioden im Modul ihre Einzelspektren exakt aufeinander abgestimmt sind.
Typisches Spektrum
Typische Leistungsdrift und Aufwärmzeit
Das Hochleistungs-50W-Galvo-Laser-Modul verfügt über eine passive Kühlung mit vier Hochleistungslüftern. Die typische Aufwärmzeit des Lasermoduls beträgt weniger als 10 Minuten. Nach der Aufwärmzeit ist die Leistungsdrift vernachlässigbar gering (vorausgesetzt, die Umgebungstemperatur bleibt stabil). Gemessen mit IS12L-9S-RSI-INT-D0 bei 23°C Umgebungstemperatur (stabilisiert)
Das Hochleistungs-50W-Galvo-Laser-Modul verfügt über drei LPLDD-5A-24V-TP Laserdiodentreiber. Jeder Treiber versorgt vier in Serie geschaltete Laserdioden.
Messbedingungen:
Signal: 1 kHz; 1% Tastverhältnis; Rechtecksignal; 5V Amplitude
Optisches Signal gemessen mit Ultra-Schnell-PIN-Photodiode SFH 2701
Typische Anstiegs- und Abfallzeit
Spezifikationen
| Min. | Typ. | Max. | |
| Zentralwellenlänge [nm] | 440 | 450 | 460 |
| Optische Leistung [nm] | 50 | 55 | 60 |
| Typ. Strahlgröße [mm, @ 1/e2]1 | 7,0 x 12 | 7,5 x 14 | 8 x 16 |
| Typ. Vollwinkel-Strahldivergenz [mRad, @ 1/e2]1 | - | 0,2 x 10 | 0,5 x 12 |
| Polarisationszustand | TE + TM | ||
| Leistungsstabilität über 2h, %, nach 10 Min. Aufwärmzeit | - | < ±1 | - |
| Lebensdauer | 15 000 h | - | - |
| Modulationseingang [Analog] | 0 - 5 V | 0 - 7,5 V | |
| -3 dB Bandbreitenmodulation [kHz]2 | 600 | - | - |
| Softstart-Zeit [ms] | - | 2000 | - |
| Anstiegszeit [ns] | - | 300 | 600 |
| Abfallzeit [ns] | - | 300 | 600 |
| Kühlmethode | Passiv | ||
| Betriebstemperatur [°C] | 10 - 40 | ||
| Überhitzungsschutz | Ja | ||
| Verlustleistung [W, Unterseite] | <35 | ||
| Max. Leistungsaufnahme [W] | 300 | ||
| Modulabmessungen (L x B x H) [mm] | 260 x 222 x 85 | ||
| Modulgewicht [kg] | 5 | ||
1 Vertikal x Horizontal.
