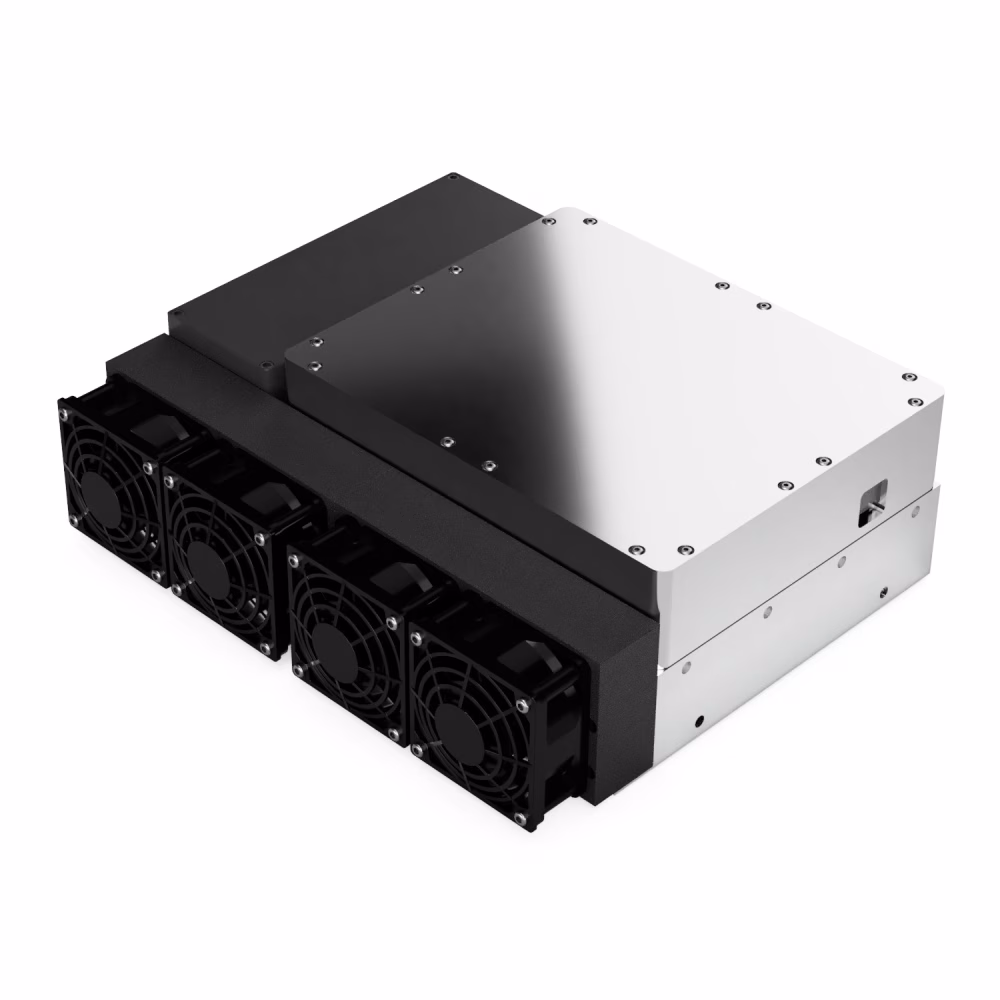

Fonte Laser OEM-50W
Módulo Laser Azul de Alta Potência com comprimento de onda de 450nm e 50W de potência óptica. Seu design compacto assegura integração perfeita ao seu sistema de varredura, otimizando o espaço disponível sem comprometer a potência.
Disponível sob encomenda mediante solicitação
Spare Accessories
|
|
|
Óculos de Segurança para Laser $63.00 |
|
|
|
Janela de Segurança para Laser Azul $168.30 $151.47 |
|
|
|
$89.10 |
Descrição do produto
Visão Geral
O Módulo Laser Azul de Alto Potência 50W foi desenvolvido para aplicações como processamento a laser de plantas, culturas e ervas daninhas, gravação e marcação a laser de alta velocidade, rotulagem e marcação de alimentos, entre outras.
Este módulo laser é construído com 12 diodos laser semicondutores azuis de alta potência. Todos os diodos laser são combinados espacialmente para formar um único feixe de laser unidirecional, que pode ser focalizado em um ponto único. Todos os componentes ópticos são alinhados com precisão e exatidão em nosso laboratório, utilizando equipamentos e ferramentas especializados.
Na Opt Lasers, somos capazes de projetar soluções personalizadas para a sua aplicação. Sinta-se à vontade para entrar em contato conosco.
Saiba mais sobre Sistemas de Varredura Galvo
Duas versões disponíveis - Acoplado em Fibra e Espaço Livre
Características do Produto
- Alta Potência Óptica
- Feixe Laser Colimado
- Driver Integrado de Diodo Laser
- Design Compacto
- Longa Vida Útil
- Modulação em Alta Velocidade
Aplicações
- Processamento de Materiais
- Processamento de Alimentos/Rotulagem/Marcação
- Soldagem e Solda a Laser
- Sinterização de Pós a Laser
- Processamento a laser de plantas, culturas e ervas daninhas
- Automotivo
Perfil do Ponto de Feixe
O ponto focal do feixe do Módulo Laser Galvo Azul de Alta Potência 50W é single mode no eixo rápido (eixo vertical) e multimodo no eixo lento (eixo horizontal).
Condições de Medição:
- Feixe focalizado com lente de foco de 500mm;
- Perfilador de feixe posicionado no plano focal;
- Plano focal definido como o menor tamanho do feixe no eixo rápido;
- Operação do laser em QCW, 100Hz, pulso de 1ms
O Módulo Laser Galvo Azul de 50W de Alta Potência é construído com múltiplos diodos laser, cada um emitindo espectros levemente distintos. Como resultado, o espectro de emissão do módulo laser é relativamente largo. Para aplicações que exigem espectro mais estreito, os diodos laser podem ser testados quanto ao comprimento de onda antes da produção. Esse teste minucioso garante que, ao combinar os diodos dentro do módulo, seus espectros individuais se alinhem para formar um espectro compatível.
Espectro Típico
Desvio de Potência Típico e Tempo de Aquecimento
O Módulo Laser Galvo Azul de Alta Potência 50W possui resfriamento passivo com quatro ventiladores de alto desempenho. O tempo típico de aquecimento do módulo é inferior a 10 minutos. Após o aquecimento, o desvio de potência é desprezivelmente pequeno (desde que a temperatura ambiente permaneça estável). Medições realizadas com IS12L-9S-RSI-INT-D0 a 23 graus Celsius de temperatura ambiente estabilizada.
O Módulo Laser Galvo Azul 50W de Alta Potência possui três drivers de diodo laser LPLDD-5A-24V-TP internos. Cada driver alimenta quatro diodos laser em série.
Condições de Medição:
Sinal: 1 kHz; 1% de ciclo ativo; onda quadrada; amplitude de 5V
Sinal óptico medido com Fotodiodo PIN ultrarrápido SFH 2701
Tempo de Subida e Descida Típicos
Especificações
| Mín. | Típ. | Máx. | |
| Comprimento de Onda Central [nm] | 440 | 450 | 460 |
| Potência Óptica [nm] | 50 | 55 | 60 |
| Tamanho Típico do Feixe [mm, @ 1/e2]1 | 7,0 x 12 | 7,5 x 14 | 8 x 16 |
| Divergência Angular Total Típica [mRad, @ 1/e2]1 | - | 0,2 x 10 | 0,5 x 12 |
| Estado de Polarização | TE + TM | ||
| Estabilidade de Potência por 2h, %, com 10 min. de aquecimento | - | < ±1 | - |
| Vida Útil | 15 000 h | - | - |
| Entrada de Modulação [Analógica] | 0 - 5 V | 0 - 7,5 V | |
| Largura de Banda de Modulação -3 dB [kHz]2 | 600 | - | - |
| Tempo de Softstart [ms] | - | 2000 | - |
| Tempo de Subida [ns] | - | 300 | 600 |
| Tempo de Descida [ns] | - | 300 | 600 |
| Método de Resfriamento | Passivo | ||
| Temperatura de Operação [°C] | 10 - 40 | ||
| Proteção contra superaquecimento | Sim | ||
| Potência Dissipada [W, superfície inferior] | <35 | ||
| Consumo Máximo de Potência [W] | 300 | ||
| Dimensões do módulo (C x L x A) [mm] | 260 x 222 x 85 | ||
| Peso do Módulo [kg] | 5 | ||
1 Vertical x Horizontal.
