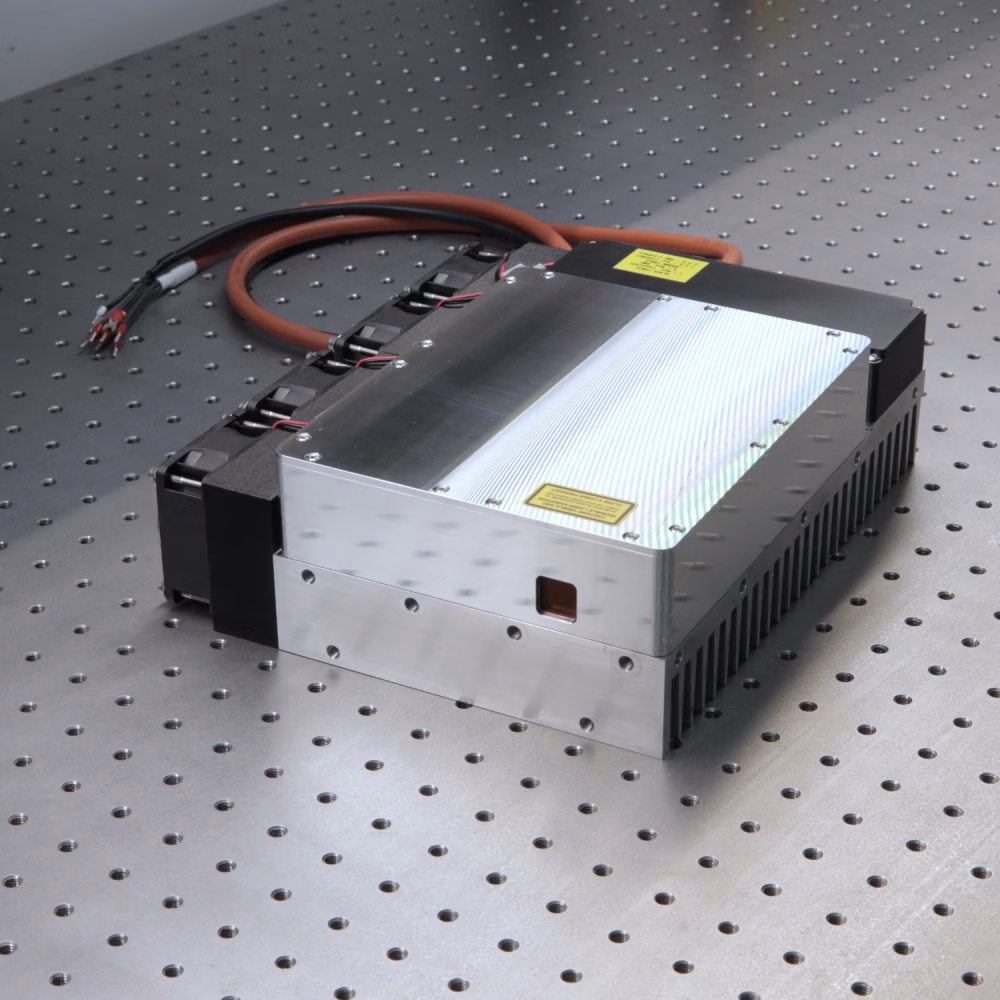

OEM-50W Laser Kilde
High-Power Blå Lasermodul med en bølgelængde på 450nm og 50W optisk effekt. Det kompakte design muliggør problemfri integration i dit scannersystem og sparer værdifuld plads uden at gå på kompromis med effekten.
Tilgængelig på forespørgsel
Spare Accessories
|
|
|
$63.00 |
|
|
|
$168.30 $151.47 |
|
|
|
$89.10 |
Produktbeskrivelse
Oversigt
High-Power 50W Blå Lasermodul er designet til applikationer såsom plante-, afgrøde- og ukrudtsbearbejdning med laser, højhastigheds lasergravering og -mærkning, fødevaremærkning og -gravering samt mange andre anvendelser.
Dette lasermodul er konstrueret med 12 højtydende blå halvlederlaserdioder. Alle dioderne er rumligt kombineret til at danne én, ensrettet laserstråle, som kan fokuseres til et enkelt punkt. Alle optiske komponenter er præcist og nøjagtigt justeret i vores laboratorium med specialudstyr og værktøjer.
Hos Opt Lasers har vi mulighed for at designe skræddersyede løsninger til din applikation. Du er velkommen til at kontakte os.
Læs mere om Galvo Scanningssystemer
To versioner tilgængelige – Fiberkoblet og Fri Stråle
Produktfunktioner
- Høj optisk effekt
- Kollimeret laserstråle
- Integreret laserdiodedriver
- Kompakt design
- Lang levetid
- Højhastighedsmodulation
Anvendelser
- Materialebearbejdning
- Fødevareforarbejdning/Mærkning/Gravering
- Lodning og svejsning med laser
- Lasesintrering af metalpulver
- Laserbaseret behandling af planter, afgrøder og ukrudt
- Bilindustrien
Strålepunktprofil
Strålepunktet for High-Power 50W Blå Galvo Lasermodul er single-mode på den hurtige akse (vertikal akse) og multi-mode på den langsomme akse (horisontal akse).
Måleforhold:
- Laserstrålen fokuseret med 500 mm fokuseringslinse;
- Stråleprofiler placeret i fokalplanet;
- Fokalplanet defineret som mindste strålestørrelse i den hurtige akse;
- Laser drevet i QCW, 100 Hz 1 ms puls
High-Power 50W Galvo Lasermodul er opbygget af flere laserdioder, der hver især udsender et let forskelligt spektrum. Derfor har lasermodulet et relativt bredt emissionsspektrum. Til applikationer, der kræver smallere spektrum, kan laserdiodernes bølgelængde testes inden produktion. Denne grundige test sikrer, at når laserdioderne kombineres i modulet, er deres spektra optisk matchet.
Typisk spektrum
Typisk effektdrift og opvarmningstid

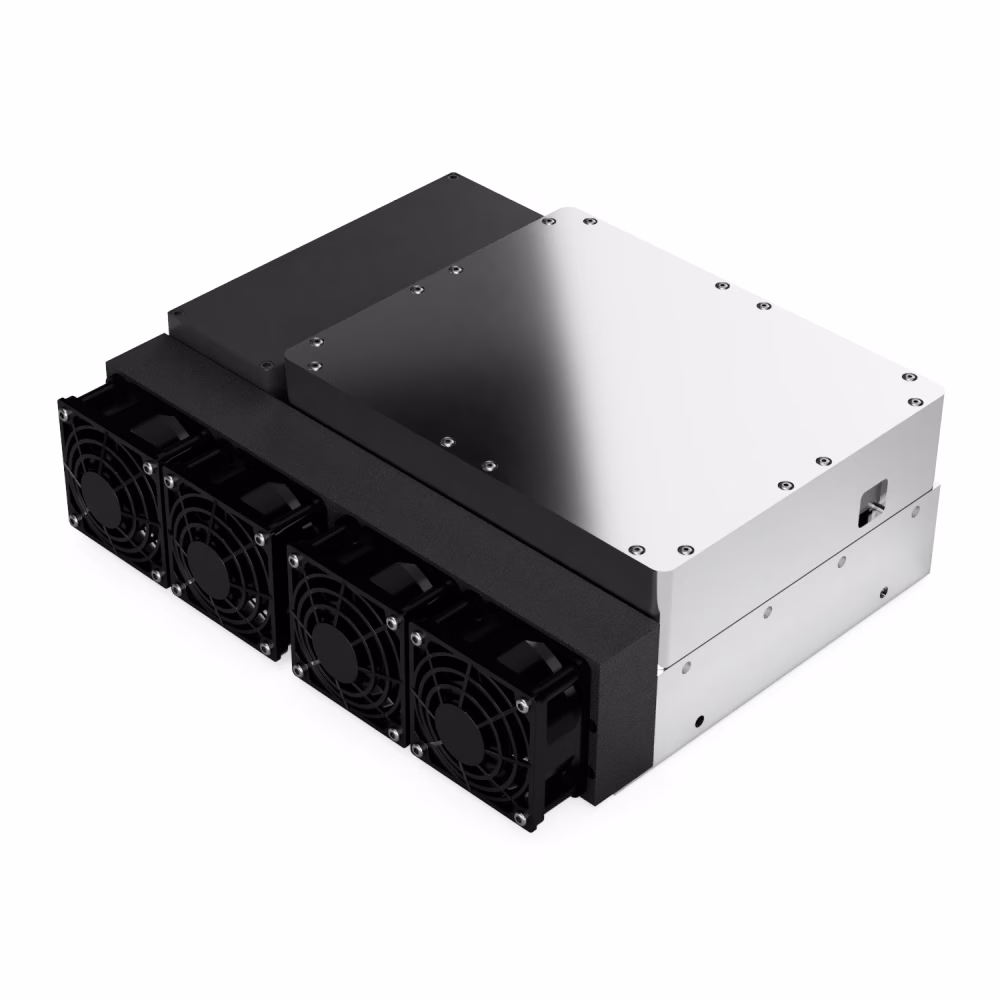

High-Power 50W Galvo Lasermodul er passivt kølet med fire højtydende blæsere. Typisk opvarmningstid for lasermodulet er under 10 minutter. Efter opvarmning er effektdriften ubetydelig (forudsat at omgivelsestemperaturen er stabil). Målt med IS12L-9S-RSI-INT-D0 ved 23 grader Celsius omgivelsestemperatur (stabiliseret).
High-Power 50W Galvo Lasermodul indeholder tre LPLDD-5A-24V-TP laserdiodedriver. Hver driver forsyner fire laserdioder, som er forbundet i serie.
Måleforhold:
Signal: 1 kHz; 1% arbejdsforhold; firkantsignal; 5V amplitude
Optisk signal målt med Ultra-fast PIN Photodiode SFH 2701
Typisk stigetid og faldetid
Specifikationer
| Min. | Typ. | Max. | |
| Centervæglængde [nm] | 440 | 450 | 460 |
| Optisk effekt [W] | 50 | 55 | 60 |
| Typ. strålestørrelse [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Typ. fuld vinkel stråledivergens [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarisationsretning | TE + TM | ||
| Effektstabilitet over 2 timer, %, med 10 min. opvarmning | - | < ±1 | - |
| Levetid | 15 000 t | - | - |
| Modulationsinput [Analog] | 0 - 5 V | 0 - 7.5 V | |
| -3 dB båndbredde modulation [kHz]2 | 600 | - | - |
| Softstarttid [ms] | - | 2000 | - |
| Stigetid [ns] | - | 300 | 600 |
| Faldetid [ns] | - | 300 | 600 |
| Kølemetode | Passiv | ||
| Arbejdstemperatur [°C] | 10 - 40 | ||
| Overophedningsbeskyttelse | Ja | ||
| Effektafsættelse [W, underside] | <35 | ||
| Maks. effektforbrug [W] | 300 | ||
| Moduldimensioner (L x B x H) [mm] | 260 x 222 x 85 | ||
| Modulvægt [kg] | 5 | ||
1 Vertikal x Horisontal.
