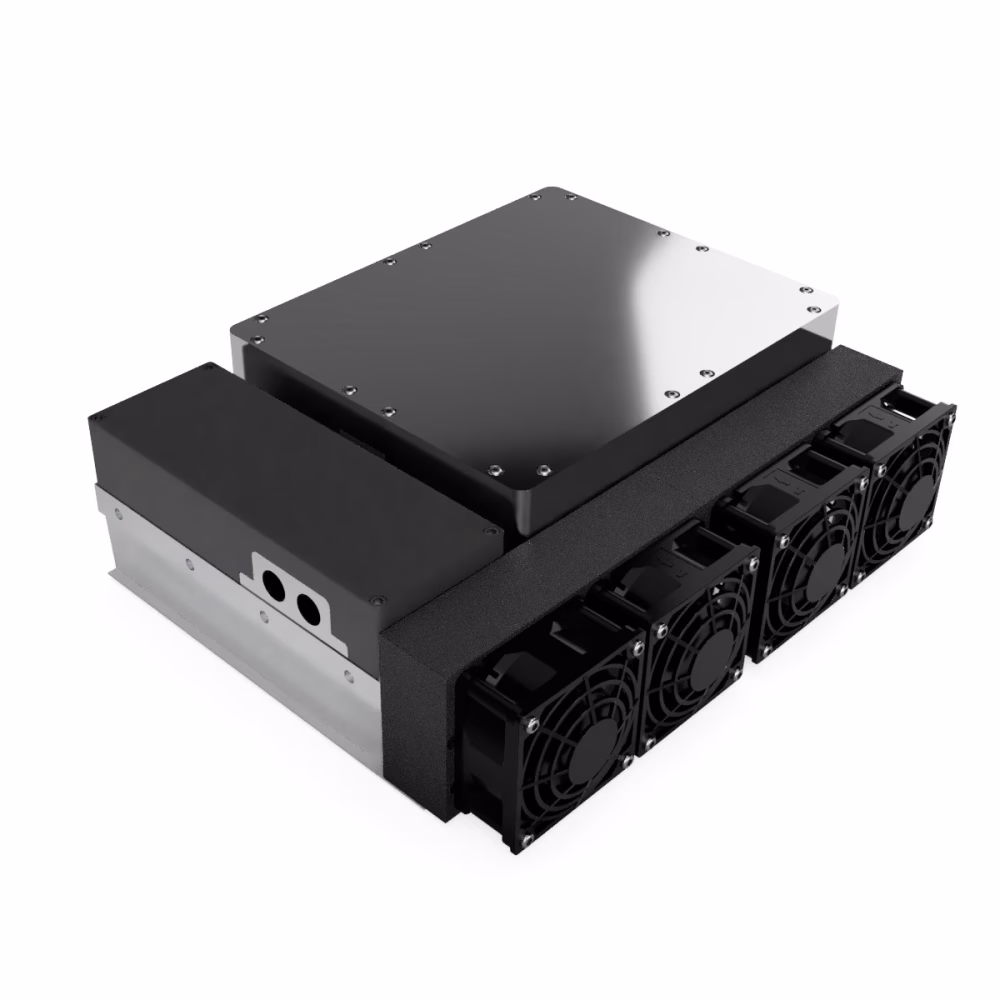

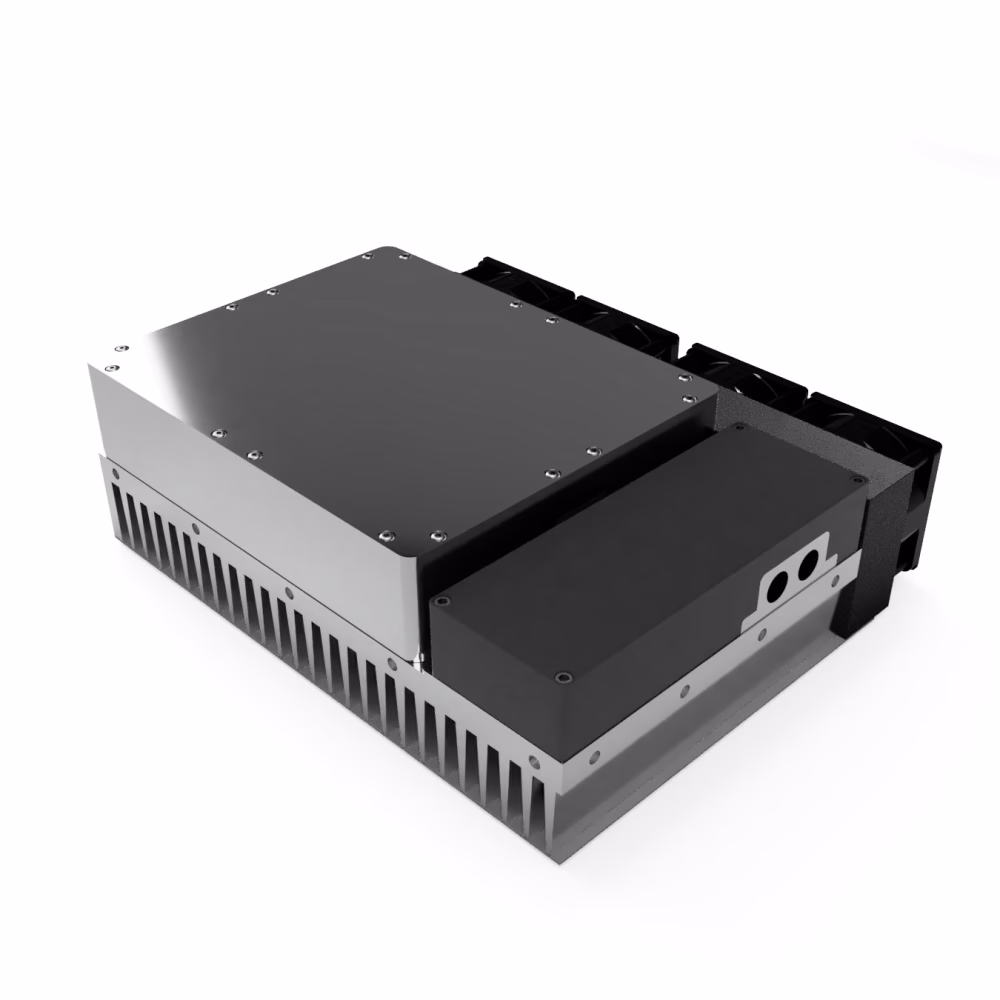

OEM-50W laserový zdroj
Vysoce výkonný modrý laserový modul s vlnovou délkou 450nm a optickým výkonem 50W. Jeho kompaktní konstrukce umožňuje bezproblémovou integraci do vašeho skenovacího systému a šetří místo bez kompromisů ve výkonu.
Dostupné na objednávku po dohodě
Spare Accessories
|
|
|
$63.00 |
|
|
|
Modré laserové bezpečnostní okno $168.30 $151.47 |
|
|
|
$89.10 |
Popis produktu
Přehled
Vysoce výkonný 50W modrý laserový modul je určen pro aplikace, jako je laserové zpracování rostlin, plodin a plevelů, vysokorychlostní laserové gravírování a značení, značení a označování potravin a mnoho dalších.
Tento laserový modul je konstruován z 12 vysoce výkonných modrých polovodičových laserových diod. Všechny laserové diody jsou prostorově složeny do jednoho, unidirekcionálního laserového paprsku, který může být zaostřen do jednoho bodu. Všechny optické komponenty jsou precizně a přesně zarovnány v naší laboratoři pomocí specializovaného vybavení a nástrojů.
V Opt Lasers jsme schopni navrhnout řešení na míru pro vaši aplikaci, neváhejte nás kontaktovat.
Více o Galvo skenovacích systémech
Dostupné dvě verze – vláknová a volný paprsek
Vlastnosti produktu
- Vysoký optický výkon
- Kolimovaný laserový paprsek
- Integrovaný driver pro laserové diody
- Kompaktní konstrukce
- Dlouhá životnost
- Vysokorychlostní modulace
Aplikace
- Zpracování materiálů
- Zpracování potravin/Označování/Značení
- Laserové pájení a svařování
- Laserové sintrování prášků
- Laserové zpracování rostlin, plodin a plevelů
- Automobilový průmysl
Profil ohniska paprsku
Ohnisko paprsku vysoce výkonného 50W modrého galvo laserového modulu je pro rychlou osu (vertikální osa) v jedné prostorové módě a pro pomalou osu (horizontální osa) ve více prostorových módech.
Podmínky měření:
- Laserový paprsek fokusován pomocí 500mm zaostřovací čočky;
- Profilovač paprsku umístěn v ohniskové rovině;
- Ohnisková rovina definována jako nejmenší rozměr paprsku v rychlé ose;
- Laser provozován v režimu QCW, 100Hz, 1ms pulzy
Vysoce výkonný 50W galvo laserový modul je složen z více laserových diod, z nichž každá vyzařuje mírně odlišné spektrum. Výsledkem je relativně široké vyzařovací spektrum modulu. Pro aplikace vyžadující užší spektrum lze laserové diody před výrobou testovat na vlnovou délku. Toto pečlivé testování zajistí, že se při složení diod v modulu jejich spektra sladí a vytvoří jednotné spektrum.
Typické spektrum
Typický drift výkonu a doba zahřátí
Vysoce výkonný 50W galvo laserový modul je chlazen pasivně pomocí čtyř vysoce účinných ventilátorů. Typická doba zahřátí tohoto laserového modulu je kratší než 10 minut. Po uplynutí doby zahřátí je drift výkonu zanedbatelně malý (při stabilní okolní teplotě). Měřeno pomocí IS12L-9S-RSI-INT-D0 při okolní teplotě 23 °C (stabilizováno)
Vysoce výkonný 50W galvo laserový modul obsahuje tři řidiče laserových diod LPLDD-5A-24V-TP. Každý driver napájí čtyři laserové diody zapojené v sérii.
Podmínky měření:
Signál: 1 kHz; 1% střídavý poměr; obdélníkový průběh; amplituda 5V
Optický signál měřen ultrarychlou PIN fotodiodou SFH 2701
Typická doba náběhu a doběhu
Technické parametry
| Min. | Typ. | Max. | |
| Střední vlnová délka [nm] | 440 | 450 | 460 |
| Optický výkon [nm] | 50 | 55 | 60 |
| Typ. velikost paprsku [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Typ. plný úhel divergence paprsku [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Stav polarizace | TE + TM | ||
| Stabilita výkonu během 2 h, %, po 10 min. zahřátí | - | < ±1 | - |
| Životnost | 15 000 h | - | - |
| Vstup pro modulaci [analog] | 0 - 5 V | 0 - 7,5 V | |
| Modulační šířka pásma -3 dB [kHz]2 | 600 | - | - |
| Doba měkkého startu [ms] | - | 2000 | - |
| Doba náběhu [ns] | - | 300 | 600 |
| Doba doběhu [ns] | - | 300 | 600 |
| Způsob chlazení | Pasivní | ||
| Provozní teplota [°C] | 10 - 40 | ||
| Ochrana proti přehřátí | Ano | ||
| Vyzařované teplo [W, spodní plocha] | <35 | ||
| Max. příkon [W] | 300 | ||
| Rozměry modulu (D x Š x V) [mm] | 260 x 222 x 85 | ||
| Hmotnost modulu [kg] | 5 | ||
1 Vertikálně x horizontálně.
