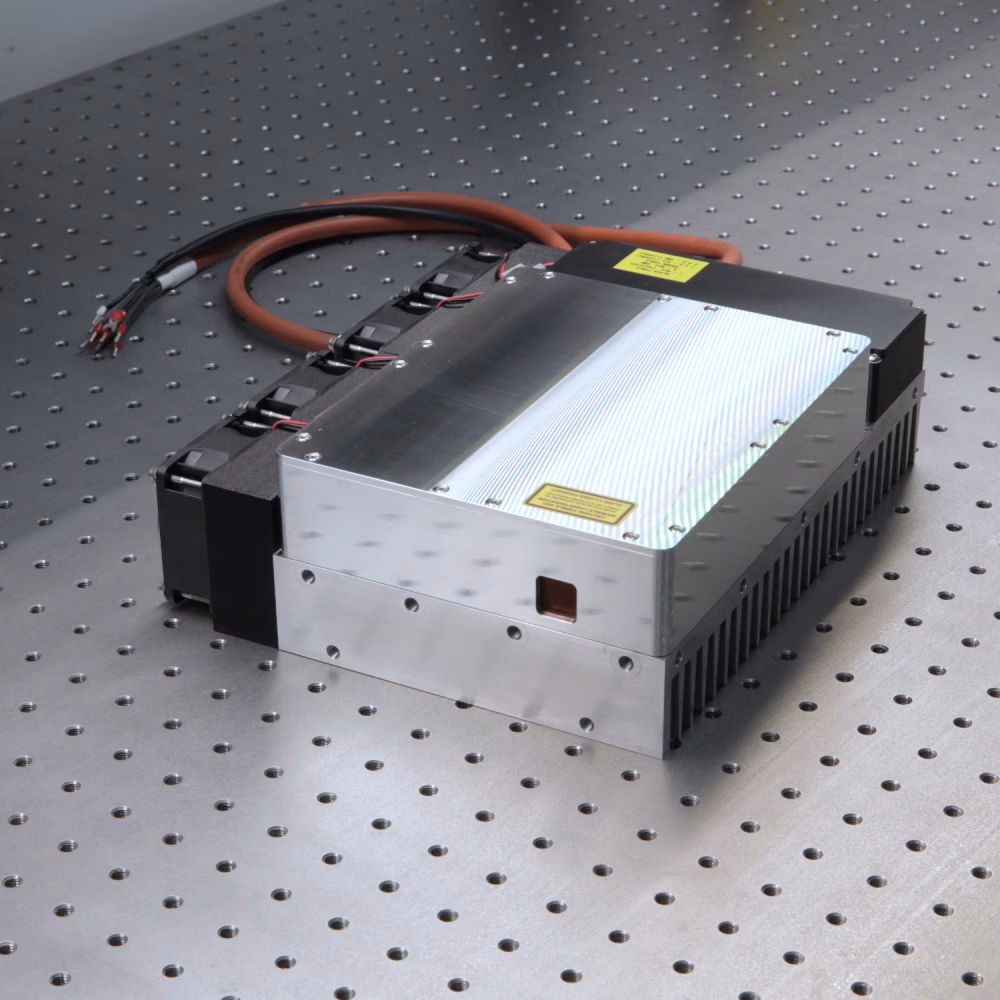

Sursă laser OEM-50W
Modul laser albastru de mare putere, cu lungime de undă 450 nm și putere optică de 50W. Designul său compact asigură integrarea facilă în sistemul dvs. de scanare, economisind spațiu valoros fără a compromite puterea.
Disponibil la comandă, la cerere
Spare Accessories
|
|
|
$63.00 |
|
|
|
Fereastră de Siguranță pentru Laser Albastru $168.30 $151.47 |
|
|
|
$89.10 |
Descriere produs
Prezentare generală
Modulul laser albastru de înaltă putere 50W este proiectat pentru aplicații precum procesarea cu laser a plantelor, culturilor și buruienilor, gravare și marcare cu laser de mare viteză, etichetare și marcare alimentară, precum și multe altele.
Acest modul laser este construit cu 12 diode laser semiconductoare albastre de mare putere. Toate diodele laser sunt combinate spațial pentru a forma un singur fascicul laser unidirecțional, care poate fi focalizat într-un singur spot. Toate componentele optice sunt aliniate cu precizie și acuratețe în laboratorul nostru, folosind echipamente și instrumente specializate.
La Opt Lasers, oferim posibilitatea proiectării de soluții personalizate pentru aplicația dumneavoastră; vă invităm să ne contactați.
Citiți mai multe despre Sisteme de scanare Galvo
Două versiuni disponibile - cu fibră optică sau fascicul liber
Caracteristici produs
- Putere optică ridicată
- Fascicul laser colimat
- Driver integrat pentru dioda laser
- Design compact
- Durată de viață extinsă
- Modulație de mare viteză
Aplicații
- Procesare materiale
- Procesare/Etichetare/Marcare alimentară
- Lipire și sudură cu laser
- Sinterizare cu pulberi laser
- Procesare cu laser a plantelor, culturilor și buruienilor
- Industria auto
Profilul spotului fasciculului
Spotul fasciculului Modului Laser Galvo Albastru de Mare Putere 50W este monocrom în axa rapidă (axa verticală) și multimod în axa lentă (axa orizontală).
Condiții de măsurare:
- Fasciculul laser focalizat cu lentilă de focalizare de 500mm;
- Analizorul profilului fasciculului plasat în planul focal;
- Planul focal definit ca dimensiunea minimă a fasciculului în axa rapidă;
- Modulul laser funcționează în QCW, 100Hz 1ms impuls
Modulul Laser Galvo Albastru de Mare Putere 50W este realizat cu mai multe diode laser, fiecare emițând un spectru ușor diferit. În consecință, spectrul de emisie al modulului laser este relativ larg. Pentru aplicațiile care necesită un spectru mai îngust, diodele laser pot fi testate spectral înainte de asamblare. Această testare meticuloasă asigură că, odată combinate în modul, spectrele individuale sunt aliniate pentru a genera un spectru uniform.
Spectru tipic
Deriva tipică de putere și timpul de stabilizare

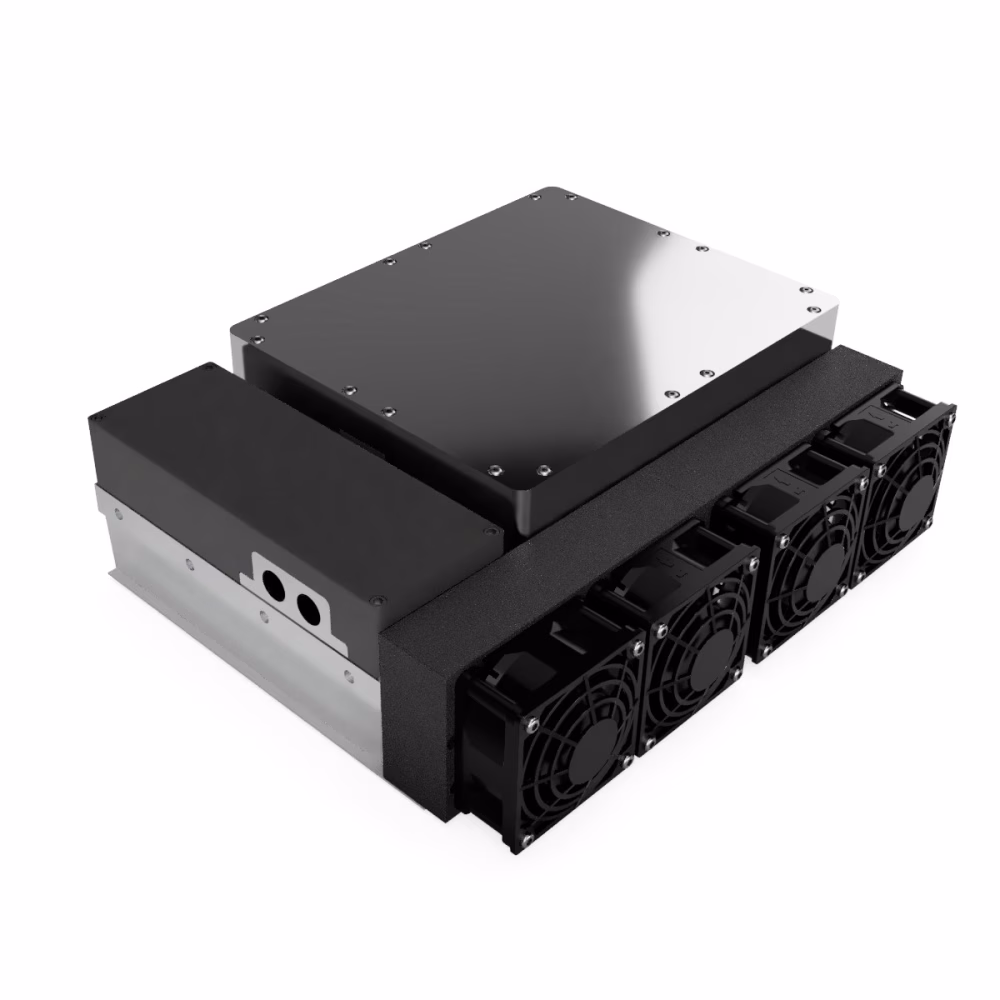

Modulul Laser Galvo Albastru de Mare Putere 50W este prevăzut cu răcire pasivă și patru ventilatoare de înaltă performanță. Timpul tipic de stabilizare termică este sub 10 minute. După această perioadă, deriva de putere este practic neglijabilă (presupunând temperatură ambiantă stabilă). Măsurare realizată cu IS12L-9S-RSI-INT-D0 la temperatura ambientală de 23 grade Celsius (stabilizată)
Modulul Laser Galvo Albastru de Mare Putere 50W este echipat cu trei drivere pentru diode laser LPLDD-5A-24V-TP. Fiecare driver alimentează patru diode laser conectate în serie.
Condiții de măsurare:
Semnal: 1 kHz; factor de umplere 1%; undă dreptunghiulară; amplitudine 5V
Semnalul optic măsurat cu fotodiodă PIN ultrarapidă SFH 2701
Timp tipic de creștere și descreștere
Specificații
| Min. | Tip. | Max. | |
| Lungime de undă centrală [nm] | 440 | 450 | 460 |
| Putere optică [nm] | 50 | 55 | 60 |
| Dimensiunea tipică a fasciculului [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Divergență totală tipică a fasciculului [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Starea de polarizare | TE + TM | ||
| Stabilitatea puterii pe 2h, %, cu 10 min. încălzire | - | < ±1 | - |
| Durata de viață | 15 000 h | - | - |
| Intrare de modulație [Analog] | 0 - 5 V | 0 - 7.5 V | |
| Banda de modulație -3 dB [kHz]2 | 600 | - | - |
| Timp softstart [ms] | - | 2000 | - |
| Timp de creștere [ns] | - | 300 | 600 |
| Timp de descreștere [ns] | - | 300 | 600 |
| Metodă de răcire | Pasivă | ||
| Temperatură de operare [°C] | 10 - 40 | ||
| Protecție la supraîncălzire | Da | ||
| Putere disipată [W, suprafața inferioară] | <35 | ||
| Consum maxim de putere [W] | 300 | ||
| Dimensiuni modul (L x l x h) [mm] | 260 x 222 x 85 | ||
| Greutate modul [kg] | 5 | ||
1 Vertical x Orizontal.
