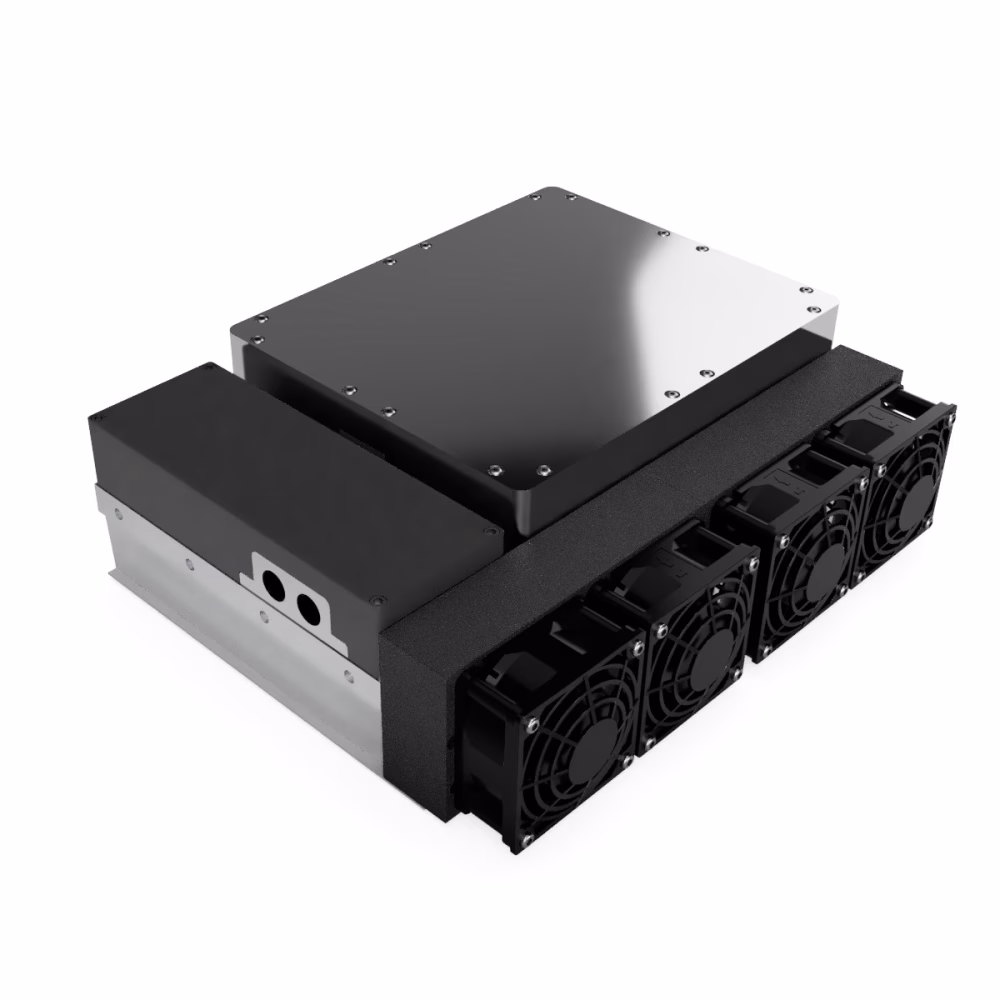

OEM-50W Lazer Kaynağı
450nm dalga boyunda ve 50W optik güce sahip Yüksek Güçlü Mavi Lazer Modülü. Kompakt tasarımı sayesinde, tarama sisteminize sorunsuz bir entegrasyon sağlar ve güçten ödün vermeden değerli alan tasarrufu sunar.
Talep üzerine siparişle temin edilir
Spare Accessories
|
|
|
$63.00 |
|
|
|
$168.30 $151.47 |
|
|
|
$89.10 |
Ürün açıklaması
Genel Bakış
Yüksek Güçlü 50W Mavi Lazer Modülü; bitki, mahsul ve yabancı ot lazer işleme, yüksek hızlı lazer gravür ve markalama, gıda etiketleme ve markalama gibi birçok uygulama için tasarlanmıştır.
Bu lazer modülü, 12 adet yüksek güçlü mavi yarı iletken lazer diyotu ile üretilmiştir. Tüm lazer diyotları, tek yönlü tek bir lazer demeti oluşturacak şekilde mekansal olarak birleştirilmiş ve bu demet tek bir noktada odaklanabilir. Tüm optik bileşenlerin hizalaması, laboratuvarımızda özel ekipman ve araçlar kullanılarak hassas ve doğru bir şekilde gerçekleştirilmiştir.
Opt Lasers olarak, uygulamanıza özel çözümler tasarlayabilme kapasitesine sahibiz; lütfen bizimle iletişime geçin.
Galvo Tarama Sistemleri hakkında daha fazla bilgi edinin
İki Versiyon Mevcut - Fiber Bağlantılı ve Serbest Uzay
Ürün Özellikleri
- Yüksek Optik Güç
- Kolime Lazer Demeti
- Entegre Lazer Diyot Sürücüsü
- Kompakt Tasarım
- Uzun Ömür
- Yüksek Hızlı Modülasyon
Uygulama Alanları
- Malzeme İşleme
- Gıda İşleme/Etiketleme/Markalama
- Lazer Lehimleme ve Kaynak
- Lazer Toz Sinterleme
- Bitki, Mahsul ve Yabancı Ot Lazer İşleme
- Otomotiv
Işın Nokta Profili
Yüksek Güçlü 50W Mavi Galvo Lazer Modülünün ışın noktası hızlı eksende (dikey eksen) tek modda ve yavaş eksende (yatay eksen) çok modda çalışır.
Ölçüm Koşulları:
- Lazer demeti 500mm odaklama lensi ile odaklanmış;
- Işın Profiler odak düzleminde yerleştirilmiş;
- Odak düzlemi, hızlı eksende en küçük ışın genişliği olarak tanımlanmıştır;
- Lazer, QCW modunda, 100Hz 1ms darbe ile çalıştırılmıştır
Yüksek Güçlü 50W Galvo Lazer Modülü, her biri hafifçe farklı spektrumda ışık yayan birden fazla lazer diyotu ile inşa edilmiştir. Sonuç olarak, lazer modülünün yayın spektrumu göreceli olarak geniştir. Daha dar spektrumun istendiği uygulamalarda, lazer diyotlarının üretim öncesi dalga boyu testleri yapılabilmektedir. Bu titiz testler sayesinde, modül içerisinde birleştirildiklerinde, bireysel spektrumlarının örtüşmesi ve uyumlu bir spektrum meydana gelmesi sağlanır.
Tipik Spektrum
Tipik Güç Dalgalanması ve Isınma Süresi
Yüksek Güçlü 50W Galvo Lazer Modülü, dört yüksek performanslı fan ile pasif soğutmaya sahiptir. Lazer modülünün tipik ısınma süresi 10 dakikanın altındadır. Isınma süresinden sonra güç sapması ihmal edilebilir düzeydedir (çevre sıcaklığının sabit olduğu varsayılır). IS12L-9S-RSI-INT-D0 ile, 23°C stabilize çevre sıcaklığında ölçülmüştür.
Yüksek Güçlü 50W Galvo Lazer Modülü içerisinde üç adet LPLDD-5A-24V-TP lazer diyot sürücüsü bulunmaktadır. Her lazer diyot sürücüsü, seri bağlı dört lazer diyotunu beslemektedir.
Ölçüm koşulları:
Sinyal: 1 kHz; %1 Görev Döngüsü; Kare Dalga; 5V Genlik
Optik sinyal, Ultra-hızlı PIN Fotodiyot SFH 2701 ile ölçülmüştür
Tipik Yükselme ve Düşme Süresi
Teknik Özellikler
| Min. | Tip. | Maks. | |
| Merkez Dalga Boyu [nm] | 440 | 450 | 460 |
| Optik Güç [nm] | 50 | 55 | 60 |
| Tip. Işın Boyutu [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Tip. Tam Açılı Işın Sapması [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarizasyon Durumu | TE + TM | ||
| 2 Saatte Güç Kararlılığı, %, 10 dk ısınma ile | - | < ±1 | - |
| Ömür | 15 000 s | - | - |
| Modülasyon Girişi [Analog] | 0 - 5 V | 0 - 7.5 V | |
| -3 dB Bant Genişliği Modülasyon [kHz]2 | 600 | - | - |
| Yumuşak Başlangıç Süresi [ms] | - | 2000 | - |
| Yükselme Süresi [ns] | - | 300 | 600 |
| Düşme Süresi [ns] | - | 300 | 600 |
| Soğutma Metodu | Pasif | ||
| Çalışma Sıcaklığı [°C] | 10 - 40 | ||
| Aşırı Isınma Koruması | Evet | ||
| Dağıtılan Güç [W, alt yüzey] | <35 | ||
| Maks. Güç Tüketimi [W] | 300 | ||
| Modül Boyutları (U x G x Y) [mm] | 260 x 222 x 85 | ||
| Modül Ağırlığı [kg] | 5 | ||
1 Dikey x Yatay.
