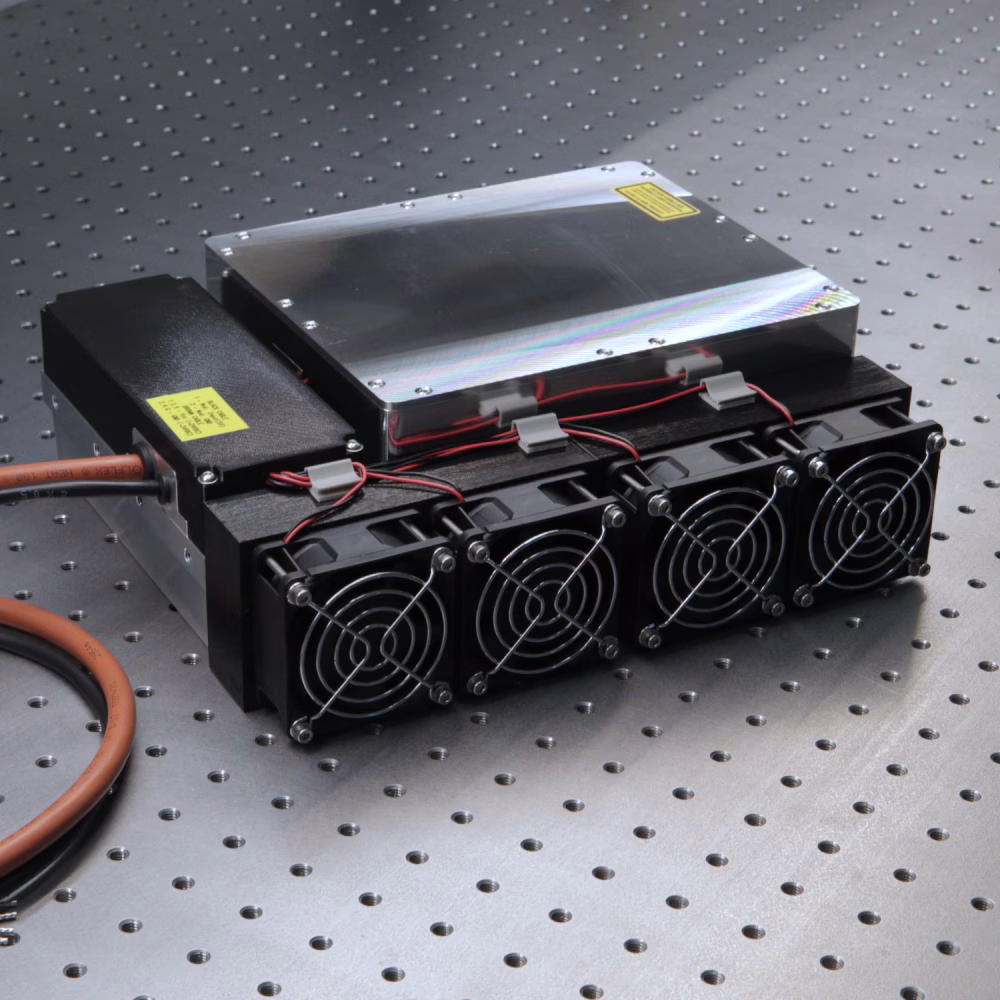

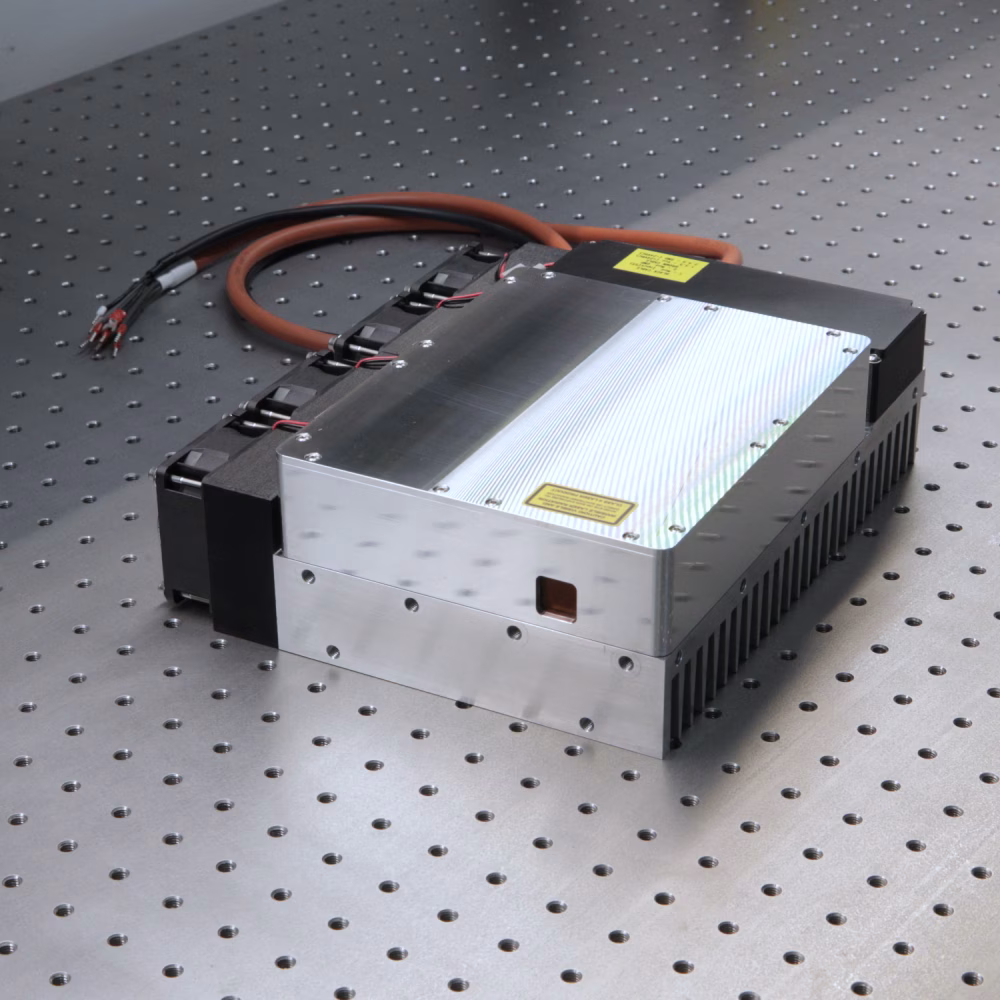

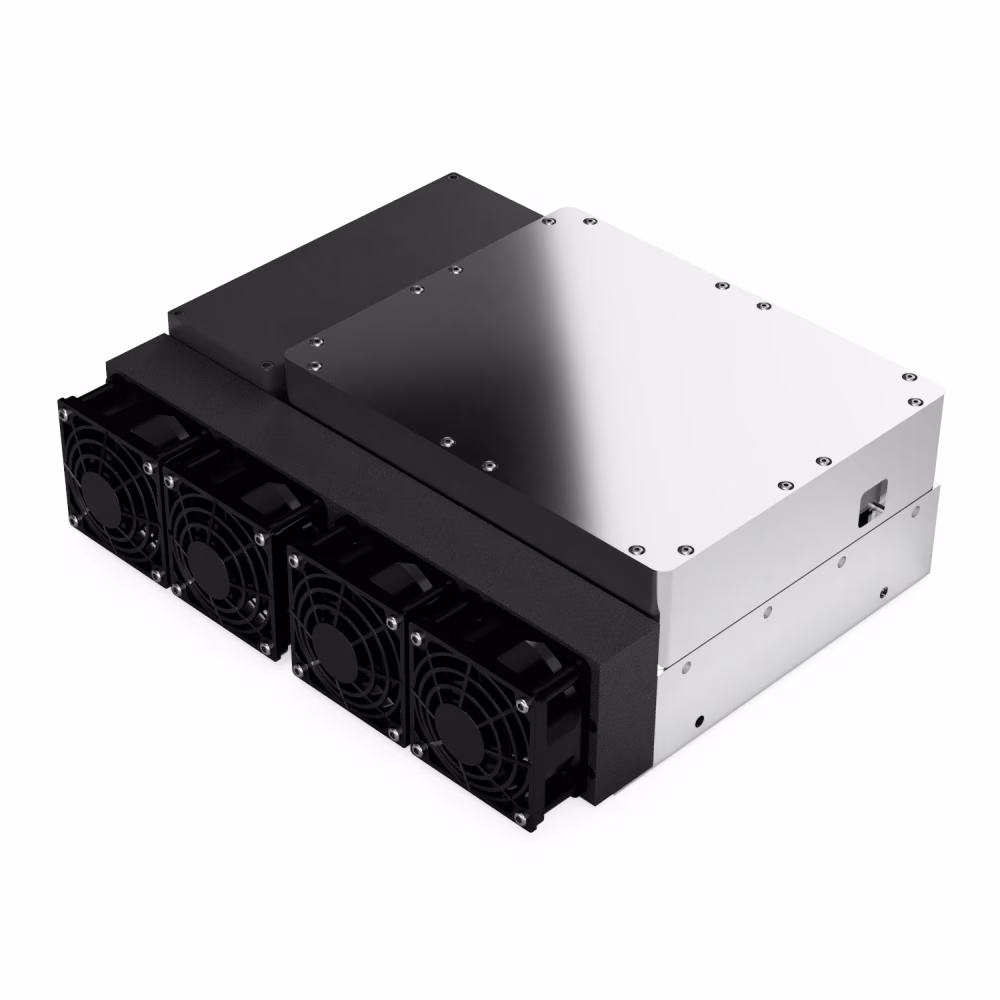

Fuente Láser OEM-50W
Módulo Láser Azul de Alta Potencia con una longitud de onda de 450nm y 50W de potencia óptica. Su diseño compacto permite una integración perfecta en su sistema de escaneo, ahorrando espacio valioso sin comprometer la potencia.
Disponible por pedido bajo solicitud
Spare Accessories
|
|
|
$63.00 |
|
|
|
Ventana de Seguridad para Láser Azul $168.30 $151.47 |
|
|
|
$89.10 |
Descripción del producto
Descripción General
El Módulo Láser Azul de Alta Potencia de 50W está diseñado para aplicaciones tales como procesamiento láser en plantas, cultivos y malezas, grabado y marcado láser de alta velocidad, etiquetado y marcado de alimentos, entre muchos otros.
Este módulo láser está construido con 12 diodos láser semiconductores azules de alta potencia. Todos los diodos láser están combinados espacialmente para formar un solo haz láser unidireccional que puede enfocarse en un único punto. Todos los componentes ópticos se alinean de manera precisa y exacta en nuestro laboratorio utilizando equipos y herramientas especializadas.
En Opt Lasers, tenemos la capacidad de diseñar soluciones personalizadas para su aplicación, no dude en contactarnos.
Lea más sobre los Sistemas de Escaneo Galvo
Dos versiones disponibles - Acoplado a Fibra y Espacio Libre
Características del Producto
- Alta Potencia Óptica
- Haz Láser Colimado
- Driver de Diodo Láser Integrado
- Diseño Compacto
- Larga Vida Útil
- Modulación de Alta Velocidad
Aplicaciones
- Procesamiento de Materiales
- Procesado/Etiquetado/Marcado de Alimentos
- Soldadura y Soldadura Láser
- Sinterización de Polvos Láser
- Procesamiento láser de plantas, cultivos y malezas
- Automoción
Perfil del Punto de Haz
El perfil del punto del haz del Módulo Láser Azul Galvo de Alta Potencia 50W es monomodo en el eje rápido (eje vertical) y multimodo en el eje lento (eje horizontal).
Condiciones de Medición:
- Haz láser enfocado con lente de enfoque de 500mm;
- Perfilador de haz ubicado en el plano focal;
- Plano focal definido como el menor tamaño de haz en el eje rápido;
- Láser operado en QCW, pulso de 1ms a 100Hz
El Módulo Láser Azul Galvo de Alta Potencia de 50W está construido con múltiples diodos láser, cada uno de los cuales emite un espectro ligeramente diferente. Como resultado, el espectro de emisión del módulo láser es relativamente ancho. Para aplicaciones que requieren un espectro más estrecho, los diodos láser pueden ser verificados en longitud de onda antes de la producción. Este meticuloso proceso de detección asegura que al combinar los diodos láser dentro del módulo, sus espectros individuales se alinean para crear un espectro ajustado.
Espectro Típico
Deriva de Potencia y Tiempo de Precalentamiento Típicos
El Módulo Láser Azul Galvo de Alta Potencia de 50W cuenta con enfriamiento pasivo mediante cuatro ventiladores de alto rendimiento. El tiempo típico de precalentamiento del módulo láser es inferior a 10 minutos. Tras el precalentamiento, la deriva de potencia es despreciable (suponiendo que la temperatura ambiente sea estable). Medición realizada con IS12L-9S-RSI-INT-D0 a 23 grados Celsius de temperatura ambiente estabilizada
El Módulo Láser Azul Galvo de Alta Potencia de 50W integra tres controladores de diodos láser LPLDD-5A-24V-TP. Cada controlador de diodo láser alimenta cuatro diodos láser que están conectados en serie.
Condiciones de medición:
Señal: 1 kHz; 1% Ciclo de Trabajo; Onda Cuadrada; Amplitud de 5V
La señal óptica se midió con un fotodiodo PIN ultrarrápido SFH 2701
Tiempos Típicos de Subida y Bajada
Especificaciones
| Mín. | Típ. | Máx. | |
| Longitud de Onda Central [nm] | 440 | 450 | 460 |
| Potencia Óptica [nm] | 50 | 55 | 60 |
| Tamaño de Haz Típico [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Divergencia de Haz en Ángulo Completo Típica [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Estado de Polarización | TE + TM | ||
| Estabilidad de Potencia durante 2h, %, con precalentamiento de 10 min. | - | < ±1 | - |
| Vida Útil | 15 000 h | - | - |
| Entrada de Modulación [Analógica] | 0 - 5 V | 0 - 7.5 V | |
| Ancho de Banda de Modulación a -3 dB [kHz]2 | 600 | - | - |
| Tiempo de Encendido Suave [ms] | - | 2000 | - |
| Tiempo de Subida [ns] | - | 300 | 600 |
| Tiempo de Bajada [ns] | - | 300 | 600 |
| Método de Enfriamiento | Pasivo | ||
| Temperatura de Operación [°C] | 10 - 40 | ||
| Protección contra Sobrecalentamiento | Sí | ||
| Potencia Disipada [W, superficie inferior] | <35 | ||
| Consumo Máximo de Potencia [W] | 300 | ||
| Dimensiones del Módulo (L x A x H) [mm] | 260 x 222 x 85 | ||
| Peso del Módulo [kg] | 5 | ||
1 Vertical x Horizontal.
