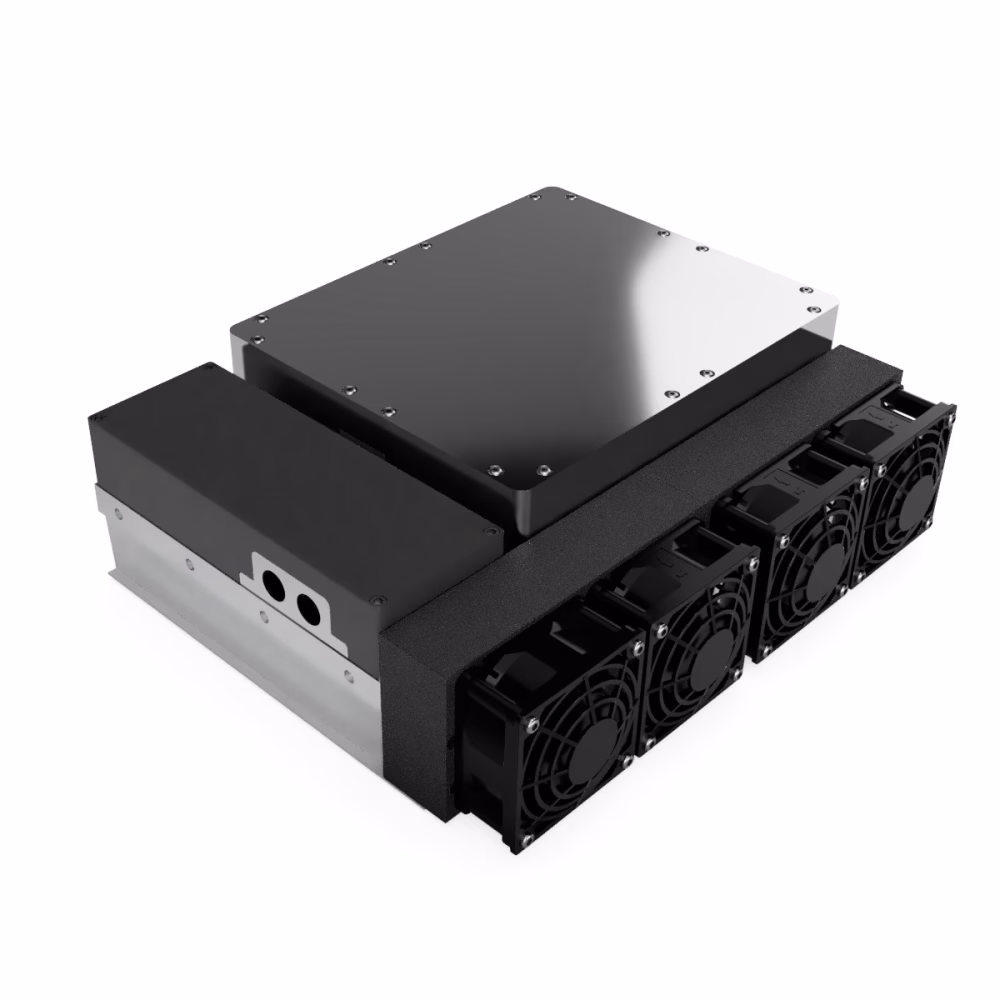

OEM-50W Laserbron
Hoogvermogen blauw lasermodule met een golflengte van 450 nm en een optisch vermogen van 50 W. Het compacte ontwerp zorgt voor naadloze integratie in uw scansysteem, waarbij waardevolle ruimte wordt bespaard zonder aan vermogen in te boeten.
Beschikbaar op bestelling op aanvraag
Spare Accessories
|
|
|
$63.00 |
|
|
|
Blauw Laser Veiligheidsvenster $168.30 $151.47 |
|
|
|
$89.10 |
Productbeschrijving
Overzicht
Het High-Power 50W Blauw Lasermodule is ontworpen voor toepassingen zoals planten-, gewas- en onkruidlaserbewerking, hogesnelheid lasergraveren en markeren, voedingsmiddelenetikettering en markering, en vele andere.
Deze lasermodule is uitgerust met 12 hoogwaardige blauwe halfgeleiderlaserdioden. Alle laserdioden worden ruimtelijk gecombineerd tot één unidirectionele laserstraal die kan worden gefocust tot een enkel brandpunt. Alle optische componenten zijn uiterst nauwkeurig en precies uitgelijnd in ons laboratorium met gespecialiseerde apparatuur en gereedschappen.
Bij Opt Lasers zijn wij in staat om klantspecifieke oplossingen voor uw toepassing te ontwikkelen. Neem gerust contact met ons op.
Lees meer over Galvo Scansystemen
Twee uitvoeringen beschikbaar - Fiber gekoppeld en Vrije Straalruimte
Productkenmerken
- Hoge optische output
- Gecollimeerde laserbundel
- Geïntegreerde laserdiodesturing
- Compact ontwerp
- Lange levensduur
- Hogesnelheidsmodulatie
Toepassingen
- Materiaalbewerking
- Voedselverwerking / etikettering / markering
- Laser solderen en lassen
- Laser poedersintering
- Laserbewerking van planten, gewassen en onkruid
- Automotive
Focusprofiel van de Straal
De focus van de straal van het High-Power 50W Blue Galvo Lasermodule is single mode in de snelle as (verticale as) en multimode in de langzame as (horizontale as).
Meetomstandigheden:
- Laserstraal gefocust met een 500mm focuslens;
- Bundelprofielmeter geplaatst in het brandvlak;
- Brandvlak gedefinieerd als de kleinste straalgrootte in de snelle as;
- Laser bediend in QCW, 100Hz 1ms puls
High-Power 50W Galvo Lasermodule is opgebouwd uit meerdere laserdioden, waarvan elke diode een iets verschillend spectrum uitzendt. Hierdoor is het emissiespectrum van de lasermodule relatief breed. Voor toepassingen waarbij een smaller spectrum vereist is, kunnen de laserdioden op golflengte worden getest vóór productie. Deze grondige test zorgt ervoor dat bij combinatie van de laserdioden in de module hun individuele spectra samenkomen tot een gematcht spectrum.
Typisch Spectrum
Typische Vermogensdrift en Opwarmtijd

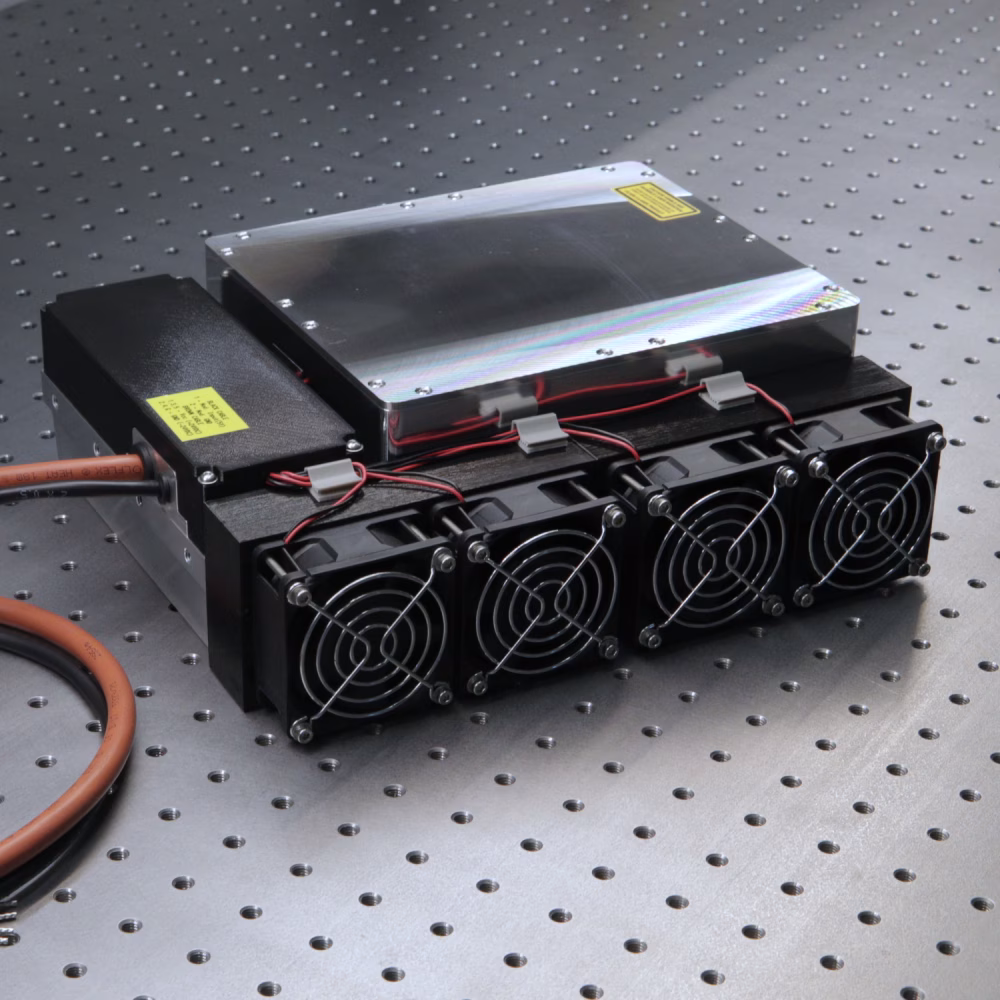

High-Power 50W Galvo Lasermodule heeft passieve koeling met vier hoge-prestatie ventilatoren. De typische opwarmtijd van de lasermodule is minder dan 10 minuten. Na de opwarming is de vermogensdrift verwaarloosbaar klein (ervan uitgaande dat de omgevingstemperatuur stabiel is). Gemeten met IS12L-9S-RSI-INT-D0 bij 23 graden Celsius omgevingstemperatuur (gestabiliseerd)
High-Power 50W Galvo Lasermodule bevat drie LPLDD-5A-24V-TP laserdiodesturingen. Elke driver voedt vier laserdioden die in serie zijn geschakeld.
Meetcondities:
Signaal: 1 kHz; 1% duty cycle; blokgolf; 5V amplitude
Optisch signaal gemeten met ultra-snelle PIN fotodiode SFH 2701
Typische Stijg- en Daaltijd
Specificaties
| Min. | Typ. | Max. | |
| Centrale golflengte [nm] | 440 | 450 | 460 |
| Optisch vermogen [nm] | 50 | 55 | 60 |
| Typ. bundelgrootte [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Typ. voll. hoekstraal divergentie [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarisatietoestand | TE + TM | ||
| Vermogensstabiliteit over 2h, %, bij 10 min. opwarmen | - | < ±1 | - |
| Levensduur | 15 000 h | - | - |
| Modulatie-ingang [Analoog] | 0 - 5 V | 0 - 7.5 V | |
| -3 dB Bandbreedte Modulatie [kHz]2 | 600 | - | - |
| Softstarttijd [ms] | - | 2000 | - |
| Stijgtijd [ns] | - | 300 | 600 |
| Daaltijd [ns] | - | 300 | 600 |
| Koelmethode | Passief | ||
| Bedrijfstemperatuur [°C] | 10 - 40 | ||
| Oververhittingsbeveiliging | Ja | ||
| Afgevoerde energie [W, onderzijde] | <35 | ||
| Maximaal stroomverbruik [W] | 300 | ||
| Module-afmetingen (L x B x H) [mm] | 260 x 222 x 85 | ||
| Modulegewicht [kg] | 5 | ||
1 Verticaal x Horizontaal.
