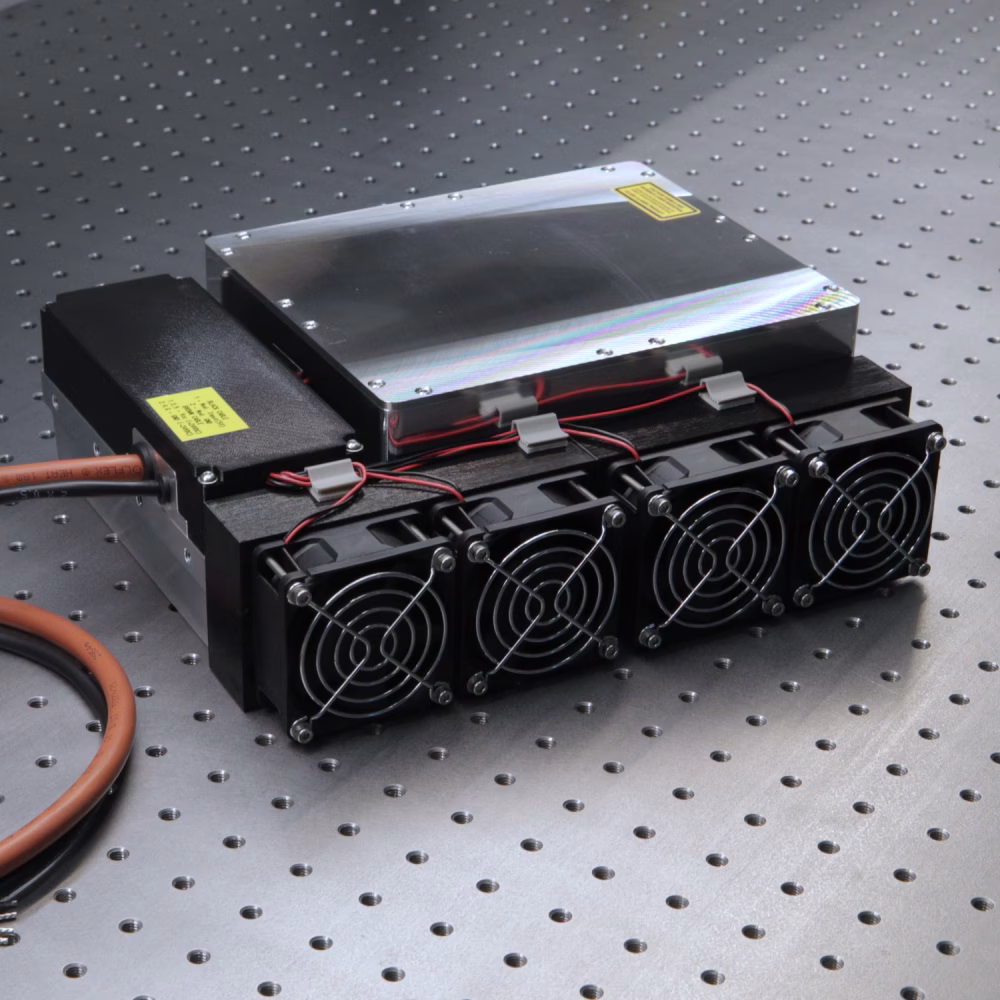

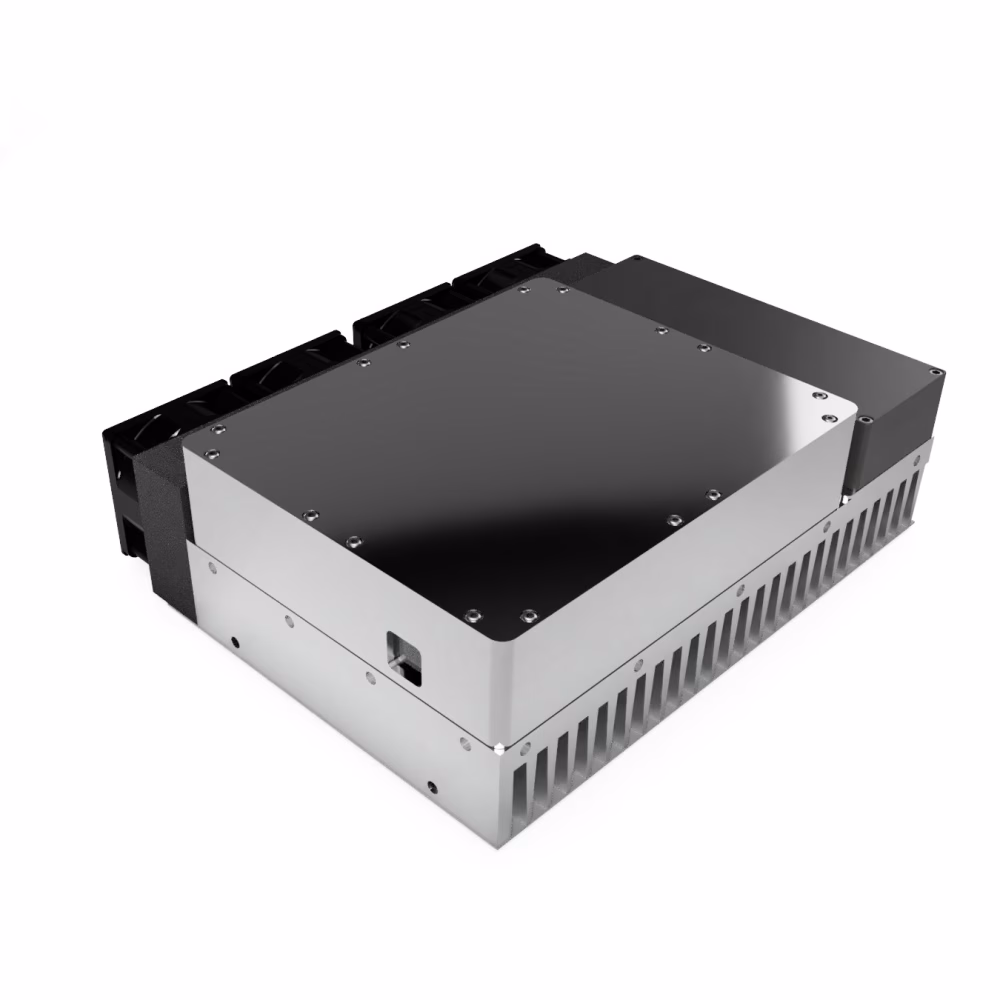

OEM-50W лазерный источник
Высокомощный синий лазерный модуль с длиной волны 450 нм и оптической мощностью 50 Вт. Компактная конструкция обеспечивает беспроблемную интеграцию в вашу систему сканирования, позволяя экономить ценное пространство без потери мощности.
Доступно под заказ по запросу
Spare Accessories
|
|
|
$63.00 |
|
|
|
Защитное окно для синего лазера $168.30 $151.47 |
|
|
|
$89.10 |
Описание продукта
Обзор
Высокомощный лазерный модуль мощностью 50 Вт синий предназначен для таких задач, как лазерная обработка растений, сельскохозяйственных культур и сорняков, высокоскоростная лазерная гравировка и маркировка, маркировка и идентификация пищевой продукции, а также многих других областей применения.
Данный лазерный модуль построен на базе двенадцати высокомощных синих полупроводниковых лазерных диодов. Все лазерные диоды пространственно объединены для формирования одного, направленного лазерного пучка, который может быть сфокусирован в единую точку. Все оптические компоненты точно и аккуратно юстируются в нашей лаборатории с использованием специализированного оборудования и инструментов.
Opt Lasers обладает возможностями по разработке индивидуальных решений под ваши задачи. Для консультаций свяжитесь с нами.
Подробнее об Гальванометрических сканирующих системах
Доступны две версии — с оптоволоконным выходом и в свободном пространстве
Преимущества продукта
- Высокая оптическая мощность
- Коллимированный лазерный пучок
- Интегрированный драйвер лазерного диода
- Компактное исполнение
- Длительный срок службы
- Высокоскоростная модуляция
Области применения
- Обработка материалов
- Пищевая промышленность/Маркировка/Нанесение надписей
- Лазерная пайка и сварка
- Лазерное спекание порошков
- Лазерная обработка растений, культур и сорняков
- Автомобилестроение
Профиль лазерного пятна
Лазерное пятно Высокомощного синего Galvo-лазерного модуля 50 Вт обладает одномодовостью по быстрой оси (вертикаль) и многомодовостью по медленной оси (горизонталь).
Условия измерений:
- Фокусировка лазерного пучка объективом 500 мм;
- Профилометр пучка расположен в фокальной плоскости;
- Фокальная плоскость определена как наименьший размер пятна по быстрой оси;
- Работа лазера в режиме QCW, импульс 1 мс, 100 Гц
Высокомощный Galvo-лазерный модуль 50 Вт собран из нескольких лазерных диодов, каждый из которых имеет слегка различающийся спектр излучения. В результате спектр излучения модуля достаточно широкий. Для задач, где критичен узкий спектр, лазерные диоды проходят спектральный подбор перед сборкой. Такая тщательная процедура позволяет после объединения диодов в модуле получить согласованный спектр.
Типовой спектр
Типовой дрейф мощности и время прогрева
Высокомощный Galvo-лазерный модуль 50 Вт имеет пассивное охлаждение с четырьмя высокоэффективными вентиляторами. Типичное время прогрева модуля менее 10 минут. После прогрева дрейф мощности незначителен (при условии стабильной температуры окружающей среды). Измерения проводились с использованием IS12L-9S-RSI-INT-D0 при температуре окружающей среды 23°C (стабилизированной).
Внутри Высокомощного Galvo-лазерного модуля 50 Вт установлены три драйвера лазерных диодов LPLDD-5A-24V-TP. Каждый драйвер питает четыре лазерных диода, включённых последовательно.
Условия измерений:
Сигнал: 1 кГц; скважность 1%; прямоугольная форма; амплитуда 5 В
Оптический сигнал измерен сверхбыстрой PIN-фотодиодом SFH 2701
Типовое время нарастания и спада сигнала
Технические характеристики
| Мин. | Тип. | Макс. | |
| Центральная длина волны [нм] | 440 | 450 | 460 |
| Оптическая мощность [Вт] | 50 | 55 | 60 |
| Типовой размер пучка [мм, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Типовое полное угловое расхождение пучка [мрад, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Поляризационное состояние | TE + TM | ||
| Стабильность мощности за 2 часа, %, после 10 мин. прогрева | - | < ±1 | - |
| Срок службы | 15 000 ч | - | - |
| Вход модуляции [Аналог] | 0 - 5 В | 0 - 7.5 В | |
| Модуляция по полосе ширины -3 дБ [кГц]2 | 600 | - | - |
| Время плавного запуска [мс] | - | 2000 | - |
| Время нарастания [нс] | - | 300 | 600 |
| Время спада [нс] | - | 300 | 600 |
| Метод охлаждения | Пассивное | ||
| Рабочая температура [°C] | 10 - 40 | ||
| Защита от перегрева | Да | ||
| Рассеянная мощность [Вт, поверхность основания] | <35 | ||
| Максимальное энергопотребление [Вт] | 300 | ||
| Габариты модуля (Д x Ш x В) [мм] | 260 x 222 x 85 | ||
| Масса модуля [кг] | 5 | ||
1 Вертикаль x Горизонталь.
