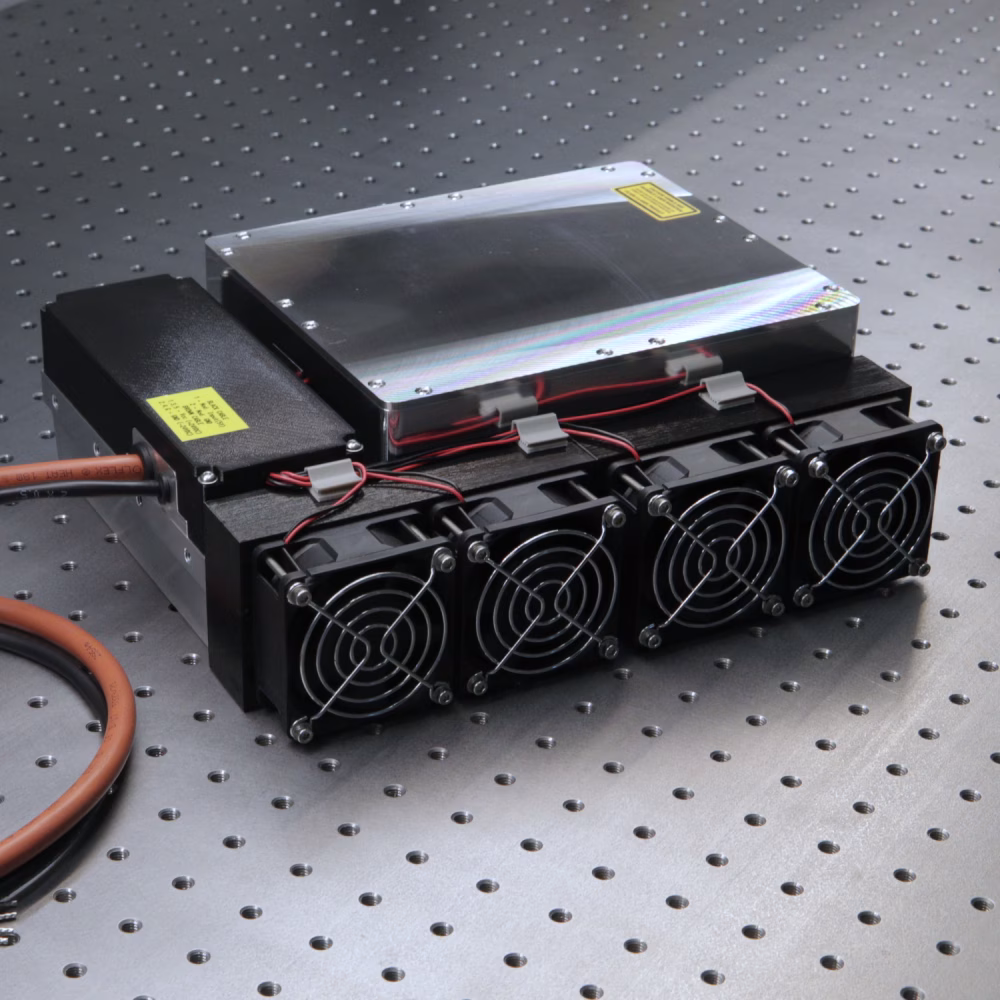

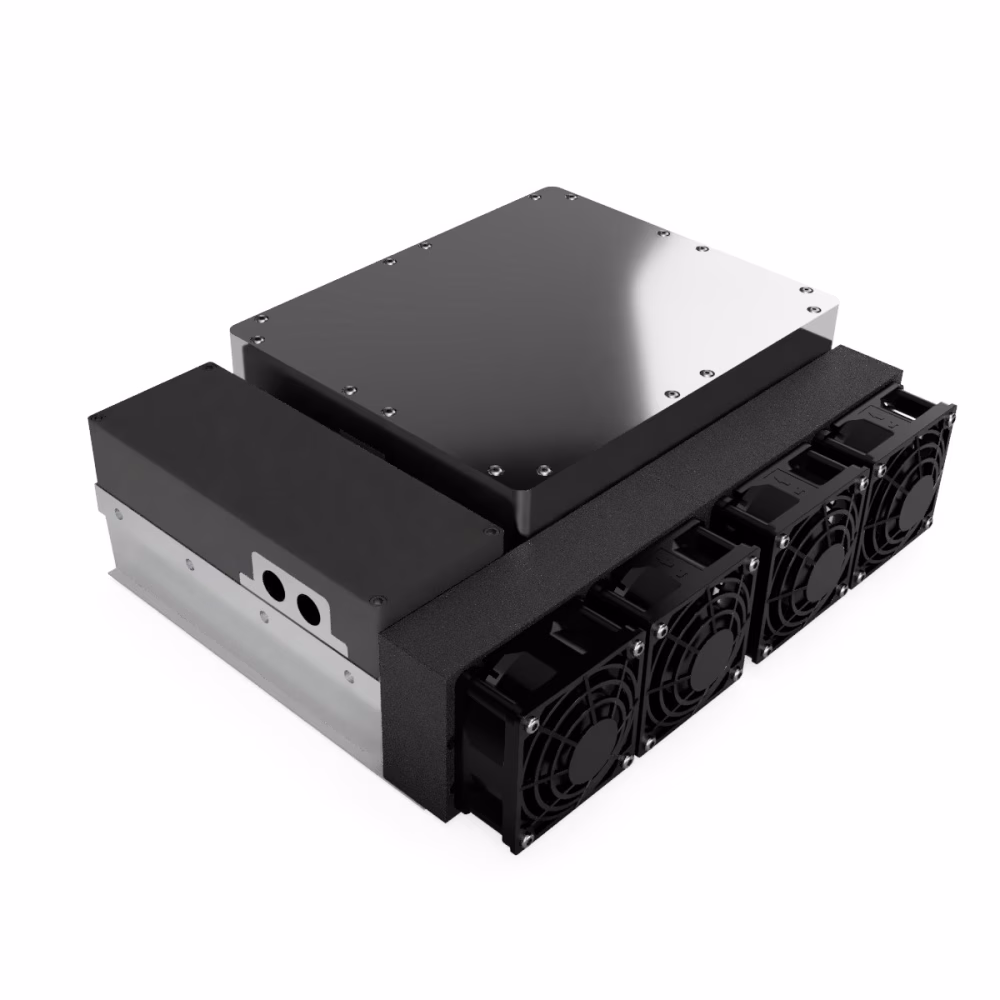

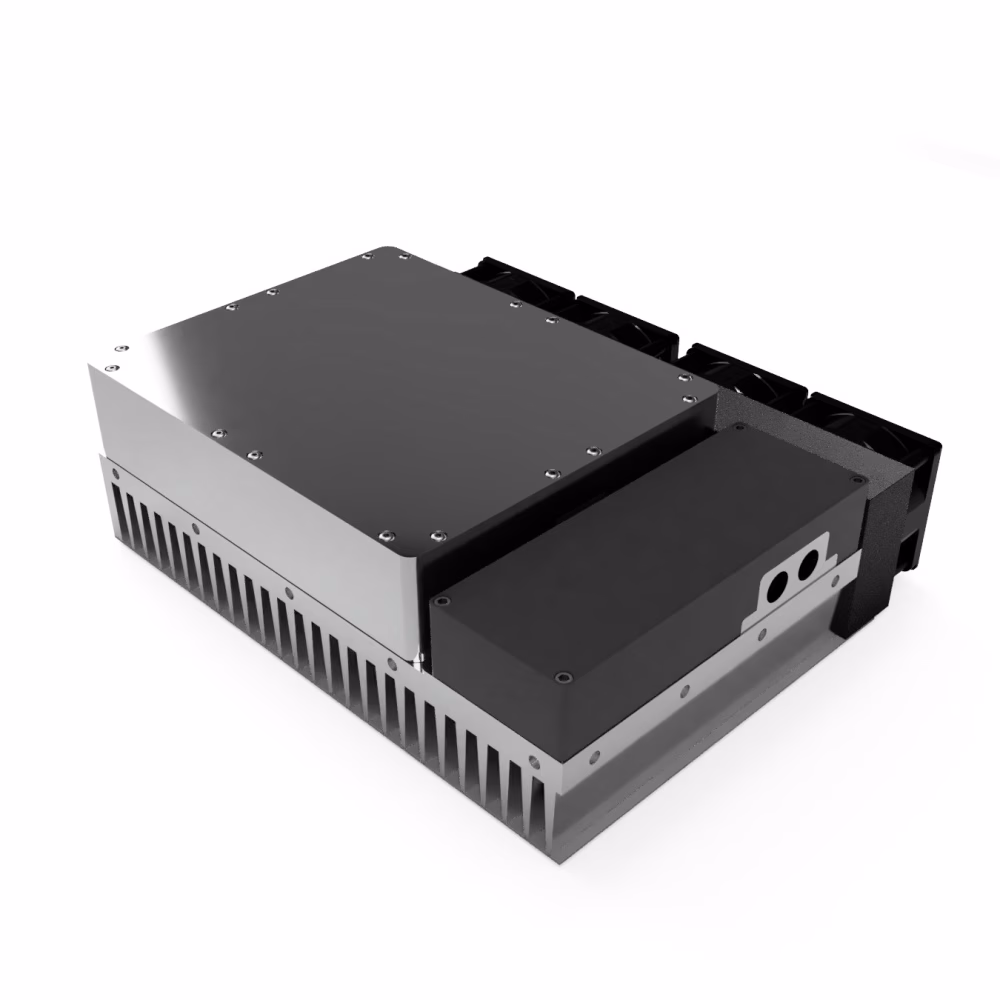

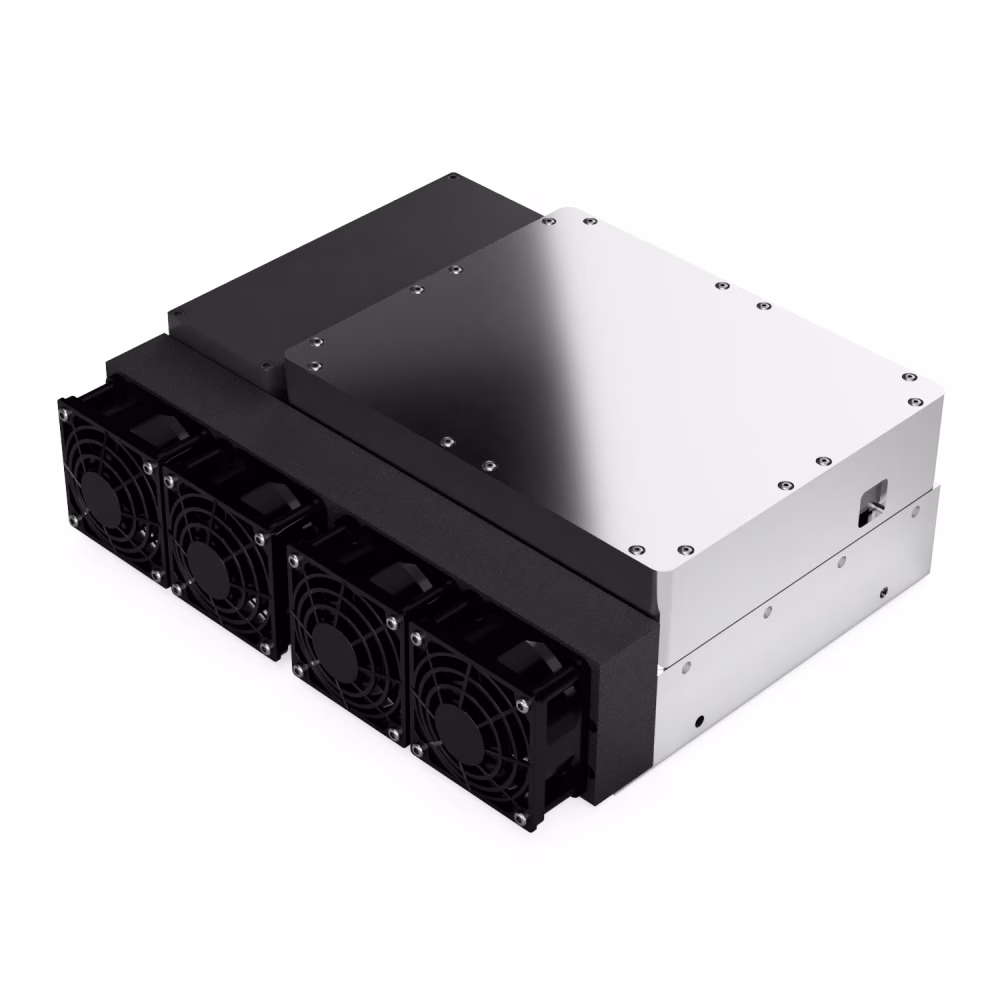

Sorgente Laser OEM-50W
Modulo Laser Blu ad Alta Potenza con lunghezza d’onda 450nm e potenza ottica di 50W. Il suo design compatto garantisce un’integrazione semplice nel tuo sistema di scansione, ottimizzando lo spazio senza compromettere la potenza.
Disponibile su ordinazione su richiesta
Spare Accessories
|
|
|
$63.00 |
|
|
|
Finestra di Sicurezza per Laser Blu $168.30 $151.47 |
|
|
|
$89.10 |
Descrizione del prodotto
Panoramica
Il Modulo Laser Blu ad Alta Potenza da 50W è progettato per applicazioni quali lavorazione laser di piante, colture ed erbacce, incisione e marcatura laser ad alta velocità, etichettatura e marcatura alimentare, e molte altre.
Questo modulo laser è realizzato con 12 diodi laser a semiconduttore blu ad alta potenza. Tutti i diodi laser sono combinati spazialmente per formare un unico fascio laser unidirezionale che può essere focalizzato in un singolo punto. Tutti i componenti ottici sono allineati in modo preciso ed accurato presso il nostro laboratorio, utilizzando strumentazione e attrezzature specializzate.
In Opt Lasers, siamo in grado di progettare soluzioni personalizzate per la tua applicazione, sentiti libero di contattarci.
Leggi di più sui Sistemi di Scansione Galvo
Due versioni disponibili - Accoppiata in Fibra e Spazio Libero
Caratteristiche del Prodotto
- Elevata Potenza Ottica
- Fascio Laser Collimato
- Driver Integrato per Diodo Laser
- Design Compatto
- Lunga Durata
- Modulazione ad Alta Velocità
Applicazioni
- Lavorazione dei Materiali
- Trasformazione/Etichettatura/Marcatura Alimentare
- Saldatura e Brasatura Laser
- Sinterizzazione Laser di Polveri
- Lavorazione Laser di piante, colture ed erbacce
- Settore Automotive
Profilo del Punto del Fascio
Il profilo spot del Modulo Laser Blu Galvo ad Alta Potenza da 50W è single mode sull’asse rapido (asse verticale) e multimode sull’asse lento (asse orizzontale).
Condizioni di Misurazione:
- Fascio laser focalizzato tramite lente con focale da 500mm;
- Beam Profiler posizionato nel piano focale;
- Piano focale definito come dimensione minima del fascio sull’asse rapido;
- Laser operante in QCW, impulso 1ms a 100Hz
Il Modulo Laser Galvo 50W ad Alta Potenza è costruito con molteplici diodi laser, ciascuno dei quali emette uno spettro leggermente differente. Di conseguenza, lo spettro di emissione del modulo laser risulta relativamente ampio. Per applicazioni che richiedono uno spettro più ristretto, i diodi laser possono essere testati in lunghezza d’onda prima della produzione. Questo meticoloso test garantisce, una volta combinati i diodi nel modulo, l’allineamento degli spettri per ottenere uno spettro uniforme.
Spettro Tipico
Tipica Deriva di Potenza e Tempo di Riscaldamento
Il Modulo Laser Galvo da 50W ad Alta Potenza utilizza il raffreddamento passivo con quattro ventole ad alte prestazioni. Il tempo tipico di riscaldamento è inferiore a 10 minuti. Dopo il tempo di riscaldamento la deriva di potenza è trascurabile (presupponendo temperatura ambiente stabile). Misurato con IS12L-9S-RSI-INT-D0 a 23°C di temperatura ambiente (stabilizzata)
Il Modulo Laser Galvo da 50W ad Alta Potenza integra tre driver per diodo laser LPLDD-5A-24V-TP. Ogni driver alimenta quattro diodi laser collegati in serie.
Condizioni di Misurazione:
Segnale: 1 kHz; 1% Duty Cycle; Onda quadra; Ampiezza 5V
Segnale ottico misurato con Fotodiodo PIN ultra-veloce SFH 2701
Tipico Rise e Fall Time
Specifiche Tecniche
| Min. | Tip. | Max. | |
| Lunghezza d'Onda Centrale [nm] | 440 | 450 | 460 |
| Potenza Ottica [W] | 50 | 55 | 60 |
| Dim. Tipica del Fascio [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Divergenza angolare del fascio [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Stato di Polarizzazione | TE + TM | ||
| Stabilità della potenza su 2h, %, con 10 min. di riscaldamento | - | < ±1 | - |
| Durata | 15 000 h | - | - |
| Ingresso Modulazione [Analogico] | 0 - 5 V | 0 - 7.5 V | |
| Larghezza di banda Mod. -3 dB [kHz]2 | 600 | - | - |
| Tempo di Softstart [ms] | - | 2000 | - |
| Tempo di salita [ns] | - | 300 | 600 |
| Tempo di discesa [ns] | - | 300 | 600 |
| Metodo di Raffreddamento | Passivo | ||
| Temperatura di Esercizio [°C] | 10 - 40 | ||
| Protezione dal Surriscaldamento | Sì | ||
| Potenza dissipata [W, superficie inferiore] | <35 | ||
| Consumo massimo [W] | 300 | ||
| Dimensioni del Modulo (L x P x A) [mm] | 260 x 222 x 85 | ||
| Peso Modulo [kg] | 5 | ||
1 Verticale x Orizzontale.
