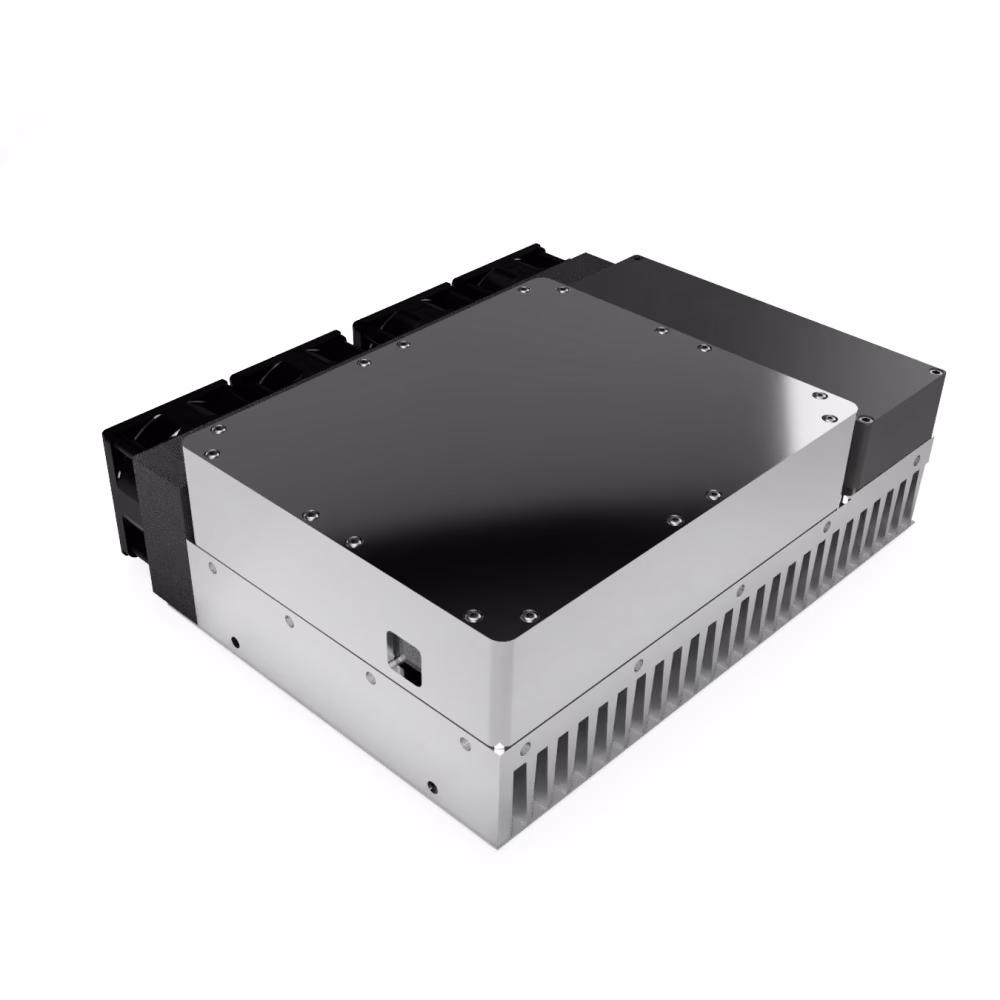

OEM-50W Lézerforrás
50W optikai teljesítményű, 450nm hullámhosszú Nagy Teljesítményű Kék Lézermodul. Kompakt kivitele biztosítja a szkennelő rendszerbe való zökkenőmentes integrációt, értékes helyet megtakarítva, miközben a teljesítményből nem enged.
Előrendelésre elérhető igény esetén
Spare Accessories
|
|
|
$63.00 |
|
|
|
$168.30 $151.47 |
|
|
|
$89.10 |
Termék leírása
Áttekintés
A Nagy Teljesítményű 50W-os Kék Lézermodult olyan alkalmazásokhoz tervezték, mint a növény-, termény- és gyomnövény-lézeres feldolgozás, nagysebességű lézeres gravírozás és jelölés, élelmiszer-címkézés és -jelölés, valamint sok egyéb felhasználás.
Ez a lézermodul 12 nagy teljesítményű kék félvezető lézerdiódából épül fel. Az összes lézerdióda térbeli kombinálásával egy irányított lézersugár jön létre, amely egyetlen pontra fókuszálható. Az összes optikai komponens precízen és pontosan beállításra kerül laboratóriumunkban, speciális mérőeszközökkel és szerszámokkal.
Az Opt Lasers vállalatnál képességeink között szerepel egyedi megoldások tervezése az Ön alkalmazásához is, bátran lépjen velünk kapcsolatba.
További információt a Galvo Szkennelő Rendszerekről olvashat
Két verzió elérhető – Száloptikás és Szabad tér
Termékjellemzők
- Magas optikai teljesítmény
- Kolimált lézersugár
- Integrált lézerdióda meghajtó
- Kompakt kialakítás
- Hosszú élettartam
- Nagy sebességű moduláció
Alkalmazási területek
- Anyagmegmunkálás
- Élelmiszer-feldolgozás/címkézés/jelölés
- Lézeres forrasztás és hegesztés
- Lézerpor-szinterezés
- Növény-, termény- és gyomnövény-lézeres feldolgozás
- Autóipar
Sugárfolt profil
A nagy teljesítményű 50W-os kék galvo lézermodul sugárfoltja gyors tengelyen (függőleges) egy módban, lassú tengelyen (vízszintes) többmódú.
Mérési feltételek:
- Lézersugár fókuszálása 500 mm fókusztávolságú optikai lencsével;
- Sugárprofil-analizátor a fókuszsíkban elhelyezve;
- A fókuszsík a gyors tengelyben elért legkisebb sugárméretnél definiált;
- Lézer QCW üzemmódban, 100Hz 1ms impulzus
A nagy teljesítményű 50W-os galvo lézermodul több lézerdiódából épül fel, melyek mindegyike kissé eltérő spektrumot bocsát ki. Ennek eredményeképpen a lézermodul emissziós spektruma viszonylag széles. Olyan alkalmazásokhoz, ahol szűkebb spektrum szükséges, a lézerdiódákat hullámhossz ellenőrzéssel választjuk ki a gyártás előtt. Ez a precíz ellenőrzés biztosítja, hogy a modulon belül kombinált lézerdiódák spektruma illeszkedjen és egységes spektrumot alkosson.
Jellemző Spektrum
Jellemző Teljesítményingadozás és Bemelegedési Idő
A nagy teljesítményű 50W-os galvo lézermodul passzív hűtéssel, négy nagy teljesítményű ventilátorral rendelkezik. A lézermodul tipikus bemelegedési ideje kevesebb, mint 10 perc. A bemelegedés után a teljesítményingadozás elhanyagolható (feltételezve, hogy a környezeti hőmérséklet stabil). A mérés IS12L-9S-RSI-INT-D0 berendezéssel, 23 Celsius fokos stabilizált környezetben történt.
A nagy teljesítményű 50W-os galvo lézermodul három LPLDD-5A-24V-TP lézerdióda meghajtót tartalmaz. Mindegyik meghajtó négy sorba kapcsolt lézerdiódát táplál.
Mérési körülmények:
Jel: 1 kHz; 1% kitöltési tényező; négyszögjel; 5V amplitúdó
Az optikai jelszint mérése Ultra-gyors PIN fotodiódával (SFH 2701)
Jellemző fel- és lefutási idők
Műszaki adatok
| Min. | Tip. | Max. | |
| Központi hullámhossz [nm] | 440 | 450 | 460 |
| Optikai teljesítmény [nm] | 50 | 55 | 60 |
| Tip. Sugárméret [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Tip. teljes nyílásszögű sugárszétnyílás [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarizációs állapot | TE + TM | ||
| Teljesítmény stabilitás 2h-n keresztül, %, 10 perc bemelegedéssel | - | < ±1 | - |
| Élettartam | 15 000 h | - | - |
| Modulációs bemenet [analóg] | 0 - 5 V | 0 - 7,5 V | |
| -3 dB sávszélesség moduláció [kHz]2 | 600 | - | - |
| Lágyindítási idő [ms] | - | 2000 | - |
| Fel-futási idő [ns] | - | 300 | 600 |
| Le-futási idő [ns] | - | 300 | 600 |
| Hűtési módszer | Passzív | ||
| Üzemi hőmérséklet [°C] | 10 - 40 | ||
| Túlmelegedés elleni védelem | Igen | ||
| Leadott hőteljesítmény [W, alsó felület] | <35 | ||
| Max. energiafogyasztás [W] | 300 | ||
| Modul mérete (H x Sz x M) [mm] | 260 x 222 x 85 | ||
| Modul tömege [kg] | 5 | ||
1 Függőleges x Vízszintes.
