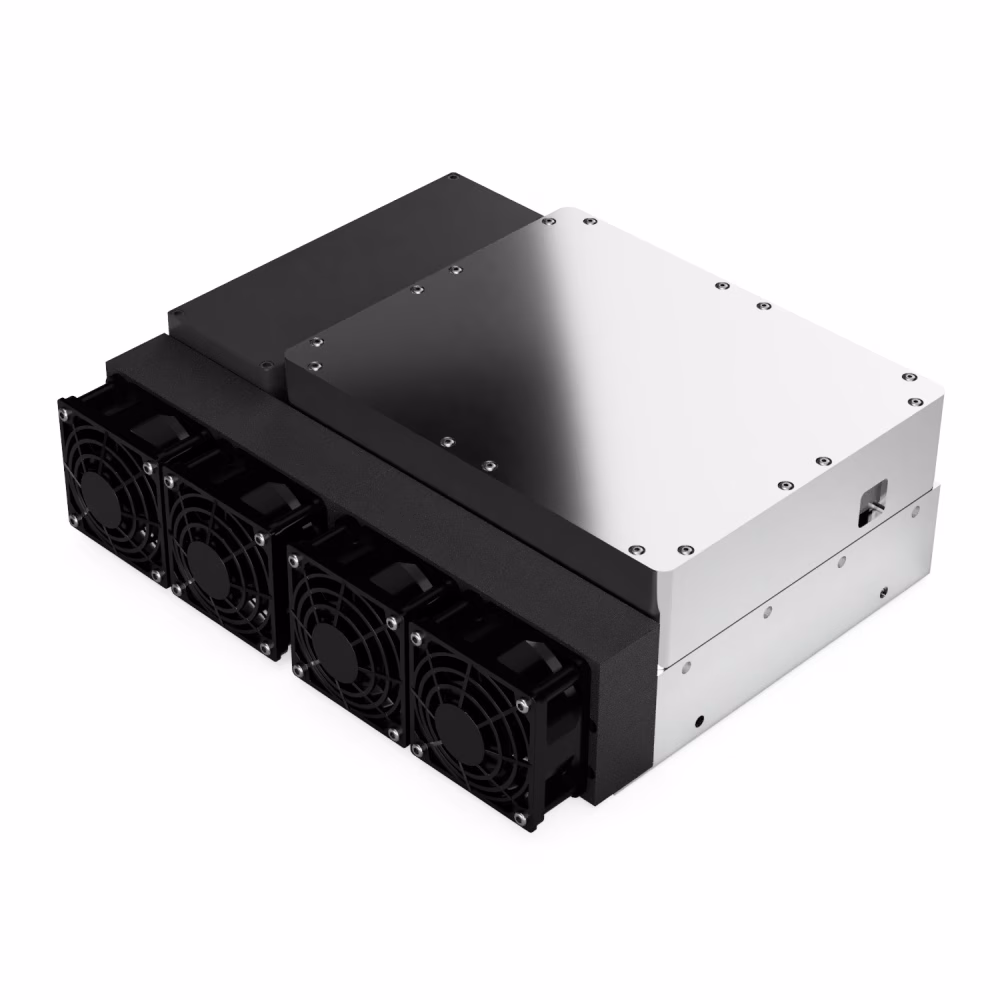

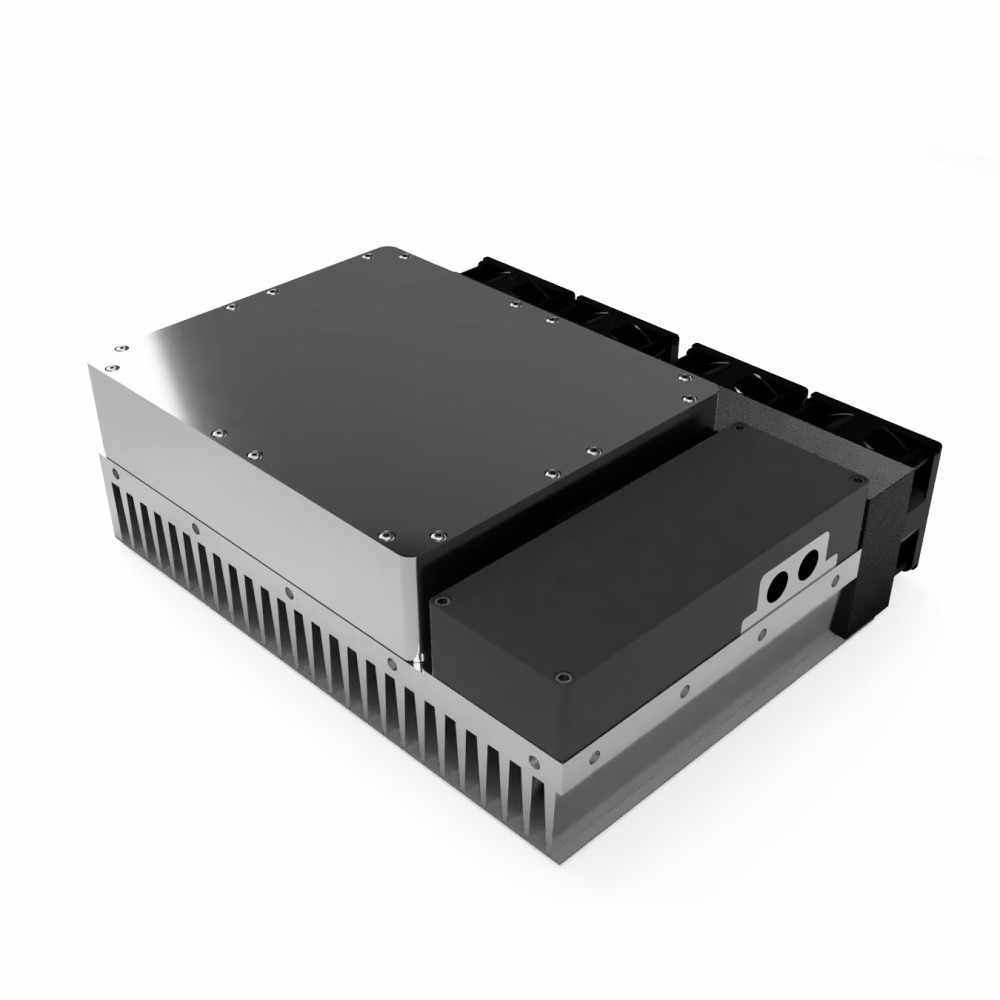

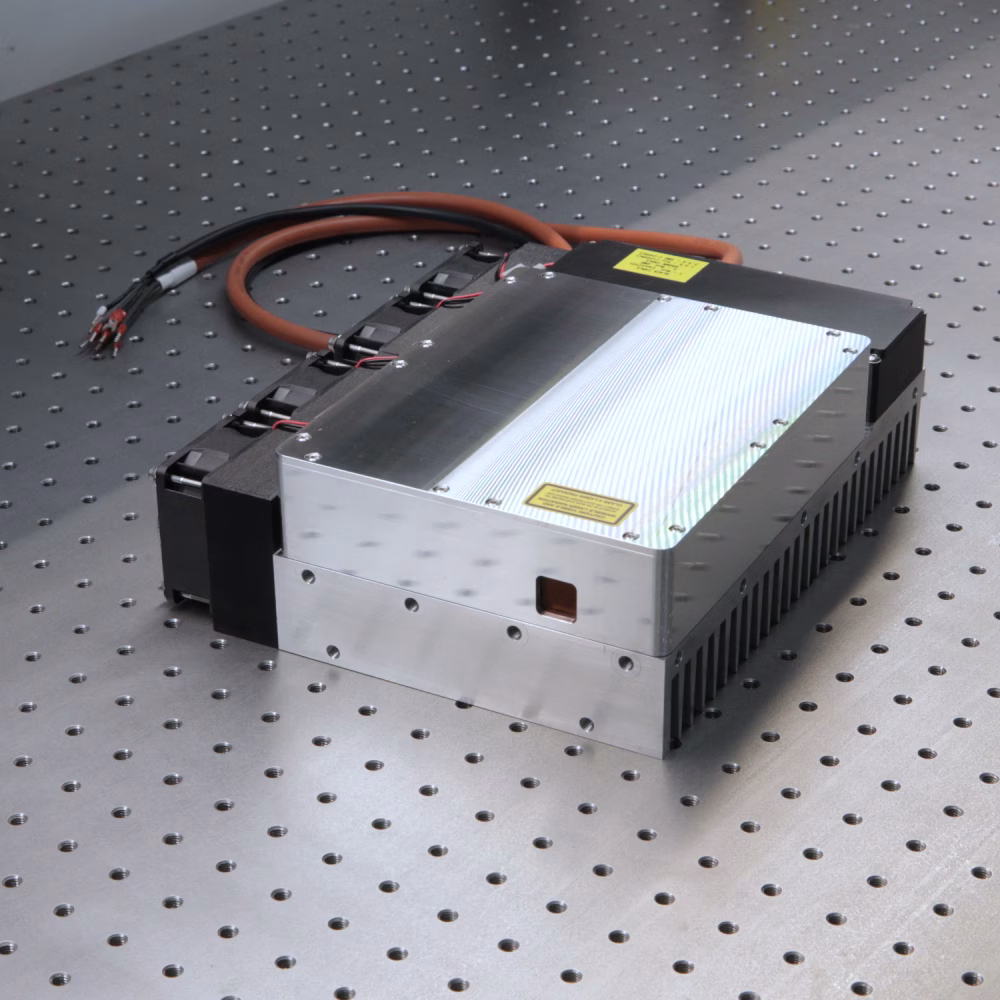

OEM-50W Laserlähde
Korkean tehon sininen lasermoduuli, jonka aallonpituus on 450 nm ja optinen teho 50 W. Kompakti rakenne mahdollistaa saumattoman integroinnin skannausjärjestelmään, säästäen arvokasta tilaa ilman kompromisseja tehossa.
Saatavilla tilauksesta pyynnöstä
Spare Accessories
|
|
|
$63.00 |
|
|
|
$168.30 $151.47 |
|
|
|
$89.10 |
Tuotteen kuvaus
Yleiskatsaus
High-Power 50W Blue Laser Module on suunniteltu sovelluksiin, kuten kasvien, viljelykasvien ja rikkakasvien laserprosesseihin, nopeaan laserkaiverrukseen ja -merkintään, elintarvikkeiden merkintään sekä moniin muihin teollisiin käyttökohteisiin.
Tämä lasermoduuli koostuu 12 tehokkaasta sinisestä puolijohdelaserista. Kaikki laserdiodit yhdistetään avaruudellisesti yhdeksi suunnatuksi lasersäteeksi, joka voidaan tarkentaa yhteen pisteeseen. Kaikki optiset komponentit kohdistetaan laboratoriossamme erikoislaitteistojen ja työkalujen avulla erittäin tarkasti ja täsmällisesti.
Opt Lasers -yrityksessä pystymme suunnittelemaan räätälöityjä ratkaisuja sovellukseesi – ota yhteyttä tästä.
Lue lisää Galvo-skannausjärjestelmistä
Kaksi versiota – kuituun kytketty ja vapaa tila
Tuotteen ominaisuudet
- Korkea optinen teho
- Kollimoitu lasersäde
- Integroitu laserdiodiohjain
- Kompakti rakenne
- Pitkä käyttöikä
- Nopea modulaatio
Sovellukset
- Materiaalinkäsittely
- Elintarvikkeiden prosessointi/merkintä/kaiverrus
- Laserjuotos ja -hitsaus
- Laserpulverisinetöinti
- Kasvien, viljelykasvien ja rikkakasvien laserprosessi
- Autoteollisuus
Säteen pisteprofiili
High-Power 50W Blue Galvo Laser Moduulin pisteprofiili on yksimoodinen nopealla akselilla (pystyakseli) ja monimoodinen hitaalla akselilla (vaaka-akseli).
Mittausedellytykset:
- Lasersäde tarkennettu 500 mm tarkennuslinssillä;
- Sädeprofiilimittari sijoitettu polttotason kohdalle;
- Polttotaso määritelty nopean akselin pienimpänä säteen kokona;
- Laseri toimii QCW-tilassa, 100 Hz, 1 ms pulssi
High-Power 50W Galvo Laser Moduuli koostuu useista laserdiodista, joista jokainen emittoi hieman eri aallonpituudella. Tämän vuoksi moduulin kokonaisemissiospektri on suhteellisen leveä. Sovelluksiin, joissa vaaditaan kapeampaa spektriä, voidaan laserdiodit testata aallonpituuksien osalta ennen tuotantoa. Tämä huolellinen testaus varmistaa, että yhdistettäessä diodit muodostavat yhdenmukaisen spektrin.
Tyypillinen spektri
Tyypillinen tehon drift ja lämmitysaika
High-Power 50W Galvo Laser Moduulissa on passiivinen jäähdytys ja neljä korkeatehoista tuuletinta. Tyypillinen lämmitysaika on alle 10 minuuttia. Lämmitysajan jälkeen tehon drift on merkityksettömän pieni (olettaen ympäristön lämpötilan pysyvyyden). Mitattu IS12L-9S-RSI-INT-D0 -laitteella 23 °C ympäristölämpötilassa (stabiloitu).
High-Power 50W Galvo Laser Moduulissa on kolme LPLDD-5A-24V-TP laserdiodiajuria. Kukin ajuri syöttää neljää sarjaan kytkettyä laserdiodia.
Mittausedellytykset:
Signaali: 1 kHz; 1% duty cycle; kanttiaalto; 5 V amplitudi
Optinen signaali mitattu ultra-nopealla PIN-fotodiodilla SFH 2701
Tyypillinen nousu- ja laskuaika
Tarkemmat tekniset tiedot
| Min. | Typ. | Max. | |
| Keskiaallonpituus [nm] | 440 | 450 | 460 |
| Optinen teho [nm] | 50 | 55 | 60 |
| Tyypillinen sädekoko [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Tyypillinen kokonaisavauskulma [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Polarisaatiotila | TE + TM | ||
| Tehon vakaus 2h aikana, %, 10 min. lämmitysajalla | - | < ±1 | - |
| Käyttöikä | 15 000 h | - | - |
| Modulaatiosyöttö [Analoginen] | 0 - 5 V | 0 - 7.5 V | |
| -3 dB kaistanleveys modulaatio [kHz]2 | 600 | - | - |
| Softstart-aika [ms] | - | 2000 | - |
| Nousuaika [ns] | - | 300 | 600 |
| Laskuaika [ns] | - | 300 | 600 |
| Jäähdytysmenetelmä | Passiivinen | ||
| Käyttölämpötila [°C] | 10 - 40 | ||
| Ylikuumenemissuoja | Kyllä | ||
| Hajateho [W, pohjan pinta] | <35 | ||
| Suurin tehonkulutus [W] | 300 | ||
| Moduulin mitat (P x L x K) [mm] | 260 x 222 x 85 | ||
| Moduulin paino [kg] | 5 | ||
1 Pysty x vaaka.
