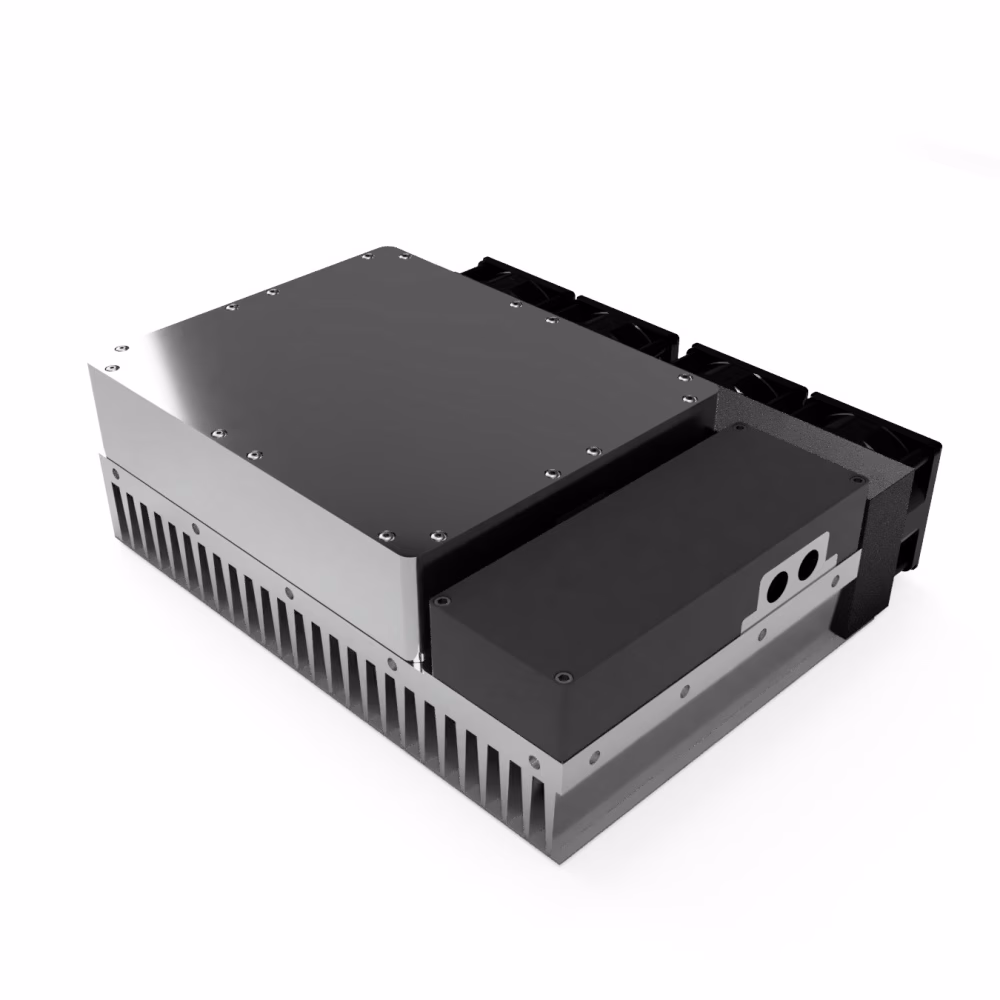

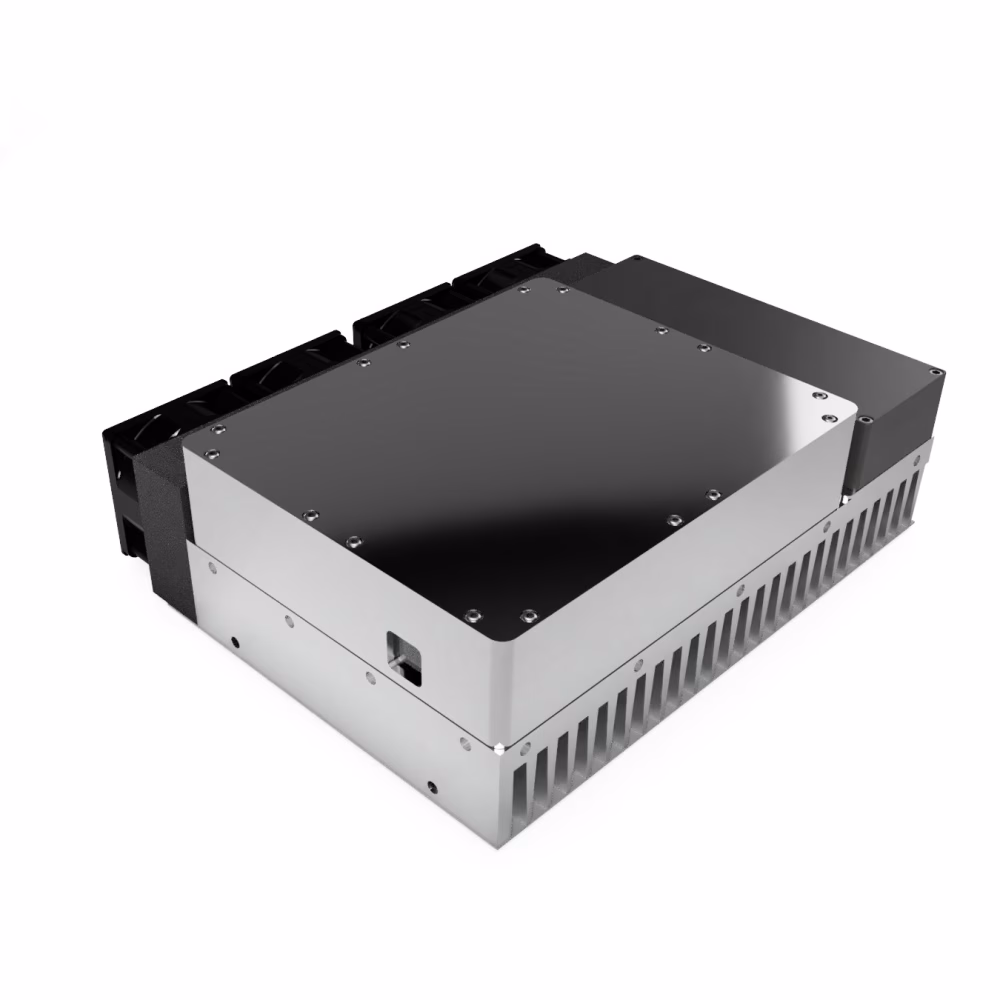

OEM-50W Źródło laserowe
Wysokiej mocy moduł lasera niebieskiego o długości fali 450 nm i mocy optycznej 50W. Kompaktowa budowa umożliwia łatwą integrację z systemem skanowania, co pozwala zaoszczędzić miejsce bez kompromisów w zakresie mocy wyjściowej.
Dostępne na zamówienie na życzenie
Spare Accessories
|
|
|
$63.00 |
|
|
|
Niebieskie Okno Ochronne Lasera $168.30 $151.47 |
|
|
|
$89.10 |
Opis produktu
Przegląd
Wysokiej mocy moduł lasera niebieskiego 50W został zaprojektowany do zastosowań takich jak laserowa obróbka roślin, upraw i chwastów, szybkie grawerowanie i znakowanie laserowe, znakowanie i etykietowanie żywności oraz wielu innych.
Moduł ten jest zbudowany z 12 wysokoenergetycznych diod laserowych półprzewodnikowych emitujących światło niebieskie. Wszystkie diody laserowe są przestrzennie łączone, by uzyskać jeden kierunkowy wiązkę laserową, którą można skupić w pojedynczy punkt. Wszystkie elementy optyczne są precyzyjnie i dokładnie ustawione w naszym laboratorium przy użyciu specjalistycznego sprzętu i narzędzi.
W Opt Lasers posiadamy możliwość projektowania rozwiązań dostosowanych do Twoich potrzeb aplikacyjnych. Zapraszamy do kontaktu z nami.
Dowiedz się więcej o systemach skanowania Galvo
Dostępne dwie wersje – sprzężenie światłowodowe i wolna przestrzeń
Charakterystyka produktu
- Wysoka moc optyczna
- Kolimowana wiązka laserowa
- Zintegrowany sterownik diod laserowych
- Kompaktowa konstrukcja
- Długa żywotność
- Szybka modulacja
Zastosowania
- Obróbka materiałów
- Przetwórstwo/etykietowanie/znakowanie żywności
- Lutowanie oraz spawanie laserowe
- Spiekanie proszków laserowych
- Laserowa obróbka roślin, upraw i chwastów
- Przemysł motoryzacyjny
Profil plamki wiązki
Plamka wiązki modułu lasera galvo niebieskiego o mocy 50W jest jednomodowa w osi szybkiej (oś pionowa) i wielomodowa w osi wolnej (oś pozioma).
Warunki pomiarowe:
- Wiązka laserowa skupiona soczewką o ogniskowej 500mm;
- Profilometr wiązki ustawiony w ogniskowej;
- Ogniskową zdefiniowano jako najmniejszy rozmiar wiązki w osi szybkiej;
- Laser pracuje w trybie QCW, 100Hz, impuls 1ms
Moduł Galvo Laser o mocy 50W zbudowany jest z wielu diod laserowych, z których każda emituje widmo o niewielkich różnicach. W rezultacie, widmo emisyjne modułu laserowego jest stosunkowo szerokie. W aplikacjach wymagających węższego widma, diody mogą być selekcjonowane spektralnie przed montażem. Dokładna selekcja zapewnia, że połączone w module diody posiadają widma zestrojone ze sobą.
Typowe widmo
Typowy dryf mocy i czas rozgrzewania

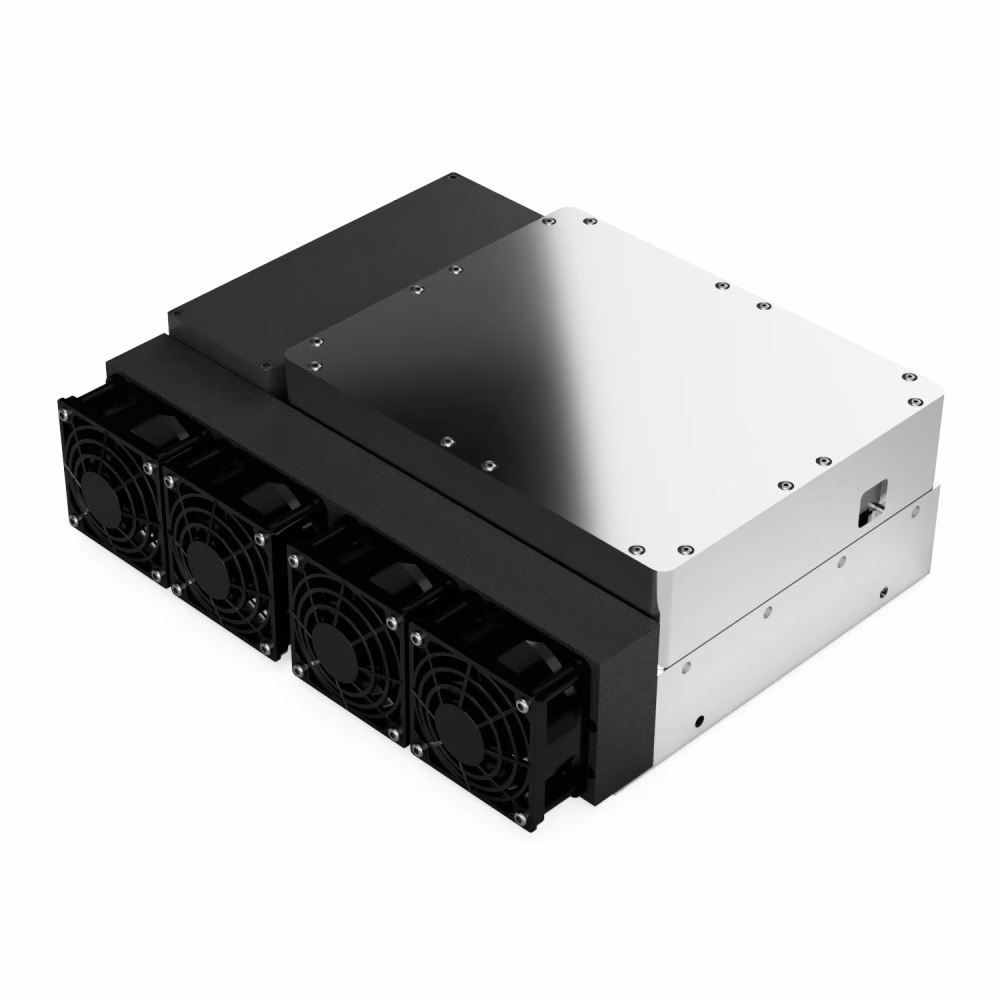

Moduł lasera galvo o mocy 50W chłodzony jest pasywnie za pomocą czterech wysokowydajnych wentylatorów. Typowy czas rozgrzewania modułu to poniżej 10 minut. Po rozgrzaniu dryf mocy jest pomijalnie mały (przy stabilnej temperaturze otoczenia). Pomiar wykonany z IS12L-9S-RSI-INT-D0 w temperaturze otoczenia 23°C (ustabilizowana).
Moduł Galvo Laser o mocy 50W wyposażony jest w trzy sterowniki diod laserowych LPLDD-5A-24V-TP. Każdy sterownik zasila cztery diody laserowe połączone w szereg.
Warunki pomiarowe:
Sygnał: 1 kHz; Współczynnik wypełnienia 1%; Fala prostokątna; Amplituda 5V
Sygnał optyczny mierzony ultraszybką fotodiodą PIN SFH 2701
Typowy czas narastania i opadania
Specyfikacja
| Min. | Typ. | Maks. | |
| Długość fali środkowej [nm] | 440 | 450 | 460 |
| Moc optyczna [nm] | 50 | 55 | 60 |
| Typowy rozmiar wiązki [mm, @ 1/e2]1 | 7.0 x 12 | 7.5 x 14 | 8 x 16 |
| Typowa pełnokątna dywergencja wiązki [mRad, @ 1/e2]1 | - | 0.2 x 10 | 0.5 x 12 |
| Stan polaryzacji | TE + TM | ||
| Stabilność mocy przez 2h, %, po 10 min nagrzewania | - | < ±1 | - |
| Żywotność | 15 000 h | - | - |
| Wejście modulacji [analogowe] | 0 - 5 V | 0 - 7.5 V | |
| Pasmo modulacji -3 dB [kHz]2 | 600 | - | - |
| Czas softstart [ms] | - | 2000 | - |
| Czas narastania [ns] | - | 300 | 600 |
| Czas opadania [ns] | - | 300 | 600 |
| Metoda chłodzenia | Pasywna | ||
| Temperatura pracy [°C] | 10 - 40 | ||
| Zabezpieczenie przed przegrzaniem | Tak | ||
| Moc rozpraszana [W, powierzchnia dolna] | <35 | ||
| Maksymalny pobór mocy [W] | 300 | ||
| Wymiary modułu (D x S x W) [mm] | 260 x 222 x 85 | ||
| Masa modułu [kg] | 5 | ||
1 Pionowo x poziomo.
