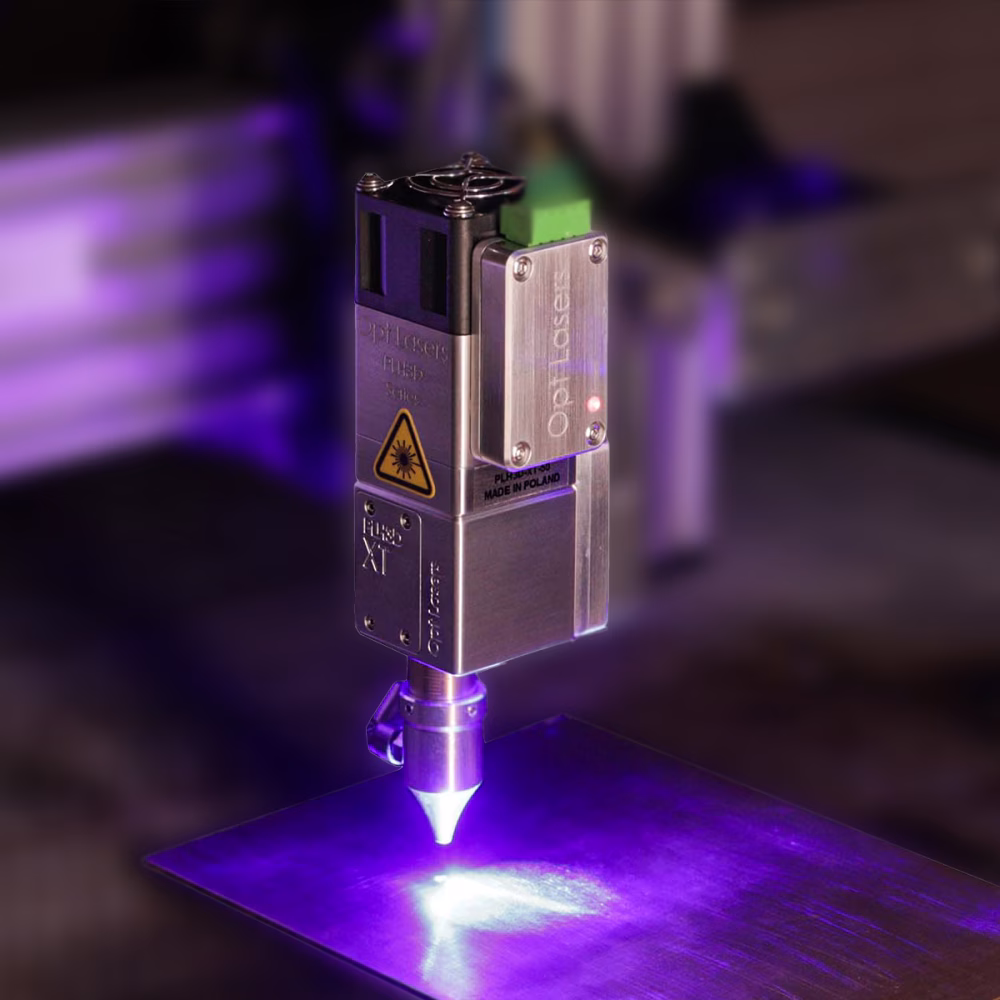

PLH3D-XT-10 Cabeça de laser para gravação especializada
Especificações: Potência ótica de 0,5 W, ponto 8K 2500DPI 10um
Ideal para: Gravação especializada em microescala
Build Your Own Kit | Full Upgrades in Description
Descrição do produto
PLH3D-XT-10 - Cabeça de laser de gravação de definição ultra HD
A XT-10 foi desenvolvida como uma cabeça laser especializada com resolução e brilho laser extremamente elevados. A XT-10, com uma potência laser de 0,5 W e um comprimento de onda laser de 405 nm, permite-lhe gravar, especialmente à escala microscópica, com um feixe laser extremamente focado com um ponto laser quadrado focado de 0,00039" (10 µm). Também pode ser utilizado para corte a laser ultrafino. No entanto, o olho humano só consegue distinguir uma resolução até 338 DPI (na vida real). Isto significa que não se verá a diferença de resolução no material gravado ou cortado com as cabeças laser de gravação XT-10 e XT-50 (a não ser que seja visto num microscópio), uma vez que ambas excedem a resolução que o olho humano consegue distinguir. Mais especificamente, a XT-10 é uma óptima ferramenta para gravar desenhos inteiros com menos de 0,8 mm (0,031") de tamanho total. Em termos de densidade de potência laser no ponto de focagem, a XT-10 oferece 1841 kW/cm², enquanto a cabeça laser XT-50 oferece 2469 kW/cm².
A cabeça laser XT-10 é também uma óptima escolha para empresas de fabrico de máquinas CNC e integradores de sistemas CNC. Isto deve-se ao facto de o feixe laser de 0,00039" (0,01 mm) da XT-10 ser uma excelente ferramenta para a criação de protótipos de precisão de novas máquinas ou sistemas CNC. Isto resulta do facto de o feixe laser se comportar da mesma forma quando movido para uma posição diferente no plano xy da máquina CNC. Assim, a XT-10 pode ser utilizada para comparar a eficiência de diferentes componentes de máquinas CNC relevantes para fornecer a melhor precisão e repetibilidade do sistema CNC. Além disso, a utilização de linhas gravadas a laser para a criação de protótipos de precisão CNC é um método sem contacto, o que o torna muito mais eficiente para estes fins do que as ferramentas de processamento por contacto, como fusos ou fresas de topo. De facto, qualquer pessoa pode utilizar a XT-10 para ajustar a precisão da sua máquina ou configuração CNC existente. Em contraste, as máquinas CNC mais populares atualmente têm uma precisão ou repetibilidade de 0,1 mm (com algumas a atingir 0,05 mm), o que significa que tanto a XT-10 como a XT-50 podem ser utilizadas para este fim.
A terceira principal aplicação da cabeça de laser de díodo XT-10 é a sua utilização como fonte de luz laser de 405 nm, uma vez que o díodo laser da XT-10 emite um feixe laser com um comprimento de onda de 405 nm.
Em geral, a XT-10 é melhor adquirida como parte do nosso kit Universal Laser Add-on com a XT-10, uma vez que o kit da cabeça laser XT-10 contém todos os acessórios necessários para a integrar em praticamente qualquer sistema. Além disso, os acessórios fornecidos pelo kit proporcionam-lhe funcionalidades adicionais e, acima de tudo, úteis. Além disso, o preço do kit de laser XT-10 é inferior em mais de 200 dólares ao valor total de todos os componentes individuais incluídos no kit, embora não seja muito superior ao preço da cabeça de laser XT-10 por si só.
Cabeça de laser ultra precisa PLH3D-XT-10 para todas as máquinas CNC
Adicione os componentes do kit que escolheu na secção Construa o seu próprio kit, na parte superior da página.
Não se esqueça de selecionar o suporte de laser para máquina e o fio de sinal adequados à sua máquina CNC!
Caraterísticas do produto
Ponto de feixe microscópico
Graças a um sistema ótico altamente avançado e a díodos laser especialmente selecionados, a XT-10 é a cabeça de laser mais precisa do mundo, com um ponto de feixe minúsculo de 10 µm. Para comparação, um glóbulo vermelho humano típico tem 5-10 µm, enquanto o diâmetro de um único cabelo humano é de 17-181 µm. O tamanho do ponto do PLH3D-10 é tão pequeno que pode ser comparado ao comprimento de uma bactéria típica, que é de 1-10 µm.
No entanto, a XT-10 não se destina apenas à gravação de gravuras minúsculas. Devido ao seu ponto de laser quadrado ajustável, pode simplesmente deslocar deliberadamente a sua distância de trabalho em alguns milímetros para obter um ponto de laser maior para gravar. Também pode preencher um espaço maior com uma velocidade de avanço muito maior, depois de definir a fenda de corte para 0,00039" (0,01 mm) no seu software de laser.
Comprimento de onda curto - Luz altamente absorvente
O feixe de laser da XT-10 tem um comprimento de onda de 405 nm, que parece violeta ao olho humano, enquanto a maioria das cabeças de laser da Opt Lasers emitem feixes de laser de 445 nm (azul). Mais importante ainda, o feixe laser de 405 nm do XT-10 tem uma absorção ainda maior em muitos materiais do que os feixes laser de 445 nm. Em termos práticos, a XT-10 é mais eficiente em termos energéticos para o processamento a laser do seu material de eleição, desde que a absorção do comprimento de onda de 405 nm do seu material seja aproximadamente 3-5 vezes superior à absorção dos feixes laser de 445 nm. Por exemplo, no caso da madeira, a absorção do feixe laser de 405 nm do XT-10 (potência laser total de 0,5 W) é 15% superior à do feixe laser de 445 nm do XT-50 (com 6 W de potência laser total). Isto significa que a XT-50 é a melhor cabeça laser para corte e gravação a laser em madeira e materiais à base de madeira de entre as cabeças laser com díodos laser simples. A menos que pretenda gravar madeira a laser numa microescala ou utilizar a XT-10 para prototipagem de precisão de máquinas CNC.
Para além do acima referido, a Opt Lasers pode fornecer módulos laser personalizados com múltiplos díodos laser de 405 nm, atingindo, por exemplo, 15 W ou 30 W de potência ótica total de saída.
Elevada densidade de potência ótica
A densidade de potência ótica, também conhecida como densidade de potência laser, define a quantidade de potência laser que é emitida sobre uma amostra por uma determinada área. Normalmente, é especificada em kW/cm² (kilo Watts por centímetro quadrado, ou seja,103 Watts por cm²) ou kW/mm². Este parâmetro é um dos parâmetros mais importantes para o corte e gravação de diferentes materiais. É também frequentemente mais importante do que a potência ótica total de uma cabeça laser. Uma maior densidade de potência ótica permite que uma cabeça de laser utilize o seu feixe de forma mais eficiente e processe a laser materiais que, de outra forma, não seriam afectados pelo feixe laser. Permite igualmente que uma cabeça de laser utilize o seu feixe laser de forma mais eficiente e produz efeitos mais pronunciados (por exemplo, uma gravação mais profunda ou um melhor corte). Por exemplo, uma cabeça de laser com uma determinada densidade de potência ótica incidindo sobre a madeira durante um determinado período de tempo gravá-la-á mais profundamente do que uma segunda cabeça de laser com metade da densidade de potência ótica, incidindo sobre o mesmo material durante o dobro do tempo. Isto deve-se ao facto de a condutividade térmica do material ter menos tempo para escoar o excesso de calor para o exterior. Em geral, na prática, isto torna os processos de corte e gravação a laser significativamente mais rápidos.
No ponto de focagem do feixe laser, a XT-10 oferece 1841 kW/cm², o que a torna muito eficiente para o corte e gravação a laser de vários materiais, embora menos do que a cabeça laser XT-50, que tem uma densidade de potência ótica de 2469 kW/cm².
No entanto, isto faz da nossa cabeça laser XT-10 uma excelente escolha como fonte de luz de alto brilho de 405 nm. Também a aproxima muito do desempenho da XT-50 para gravar a maioria dos materiais populares.
Aplicações
- Microgravação com laser
- Prototipagem de precisão em máquinas CNC
- Utilização como fonte de luz de comprimento de onda de 405 nm
PLH3D-XT-10 - Galeria
Atenção:
- Lembre-se que não se trata de um brinquedo.
- A radiação laser é perigosa mesmo quando dispersa ou reflectida por qualquer superfície.
- Utilize sempre um filtro laser de proteção adequado na sua máquina CNC dedicada a 390 - 480 nm, de modo a evitar a radiação reflectida.
- Nunca apontar a cabeça do laser para pessoas ou animais.
- Não tocar no feixe, pois pode provocar queimaduras ou outras lesões.
- Não olhe fixamente para o feixe ou para o ponto do feixe enquanto o material estiver a ser cortado.
- Radiação laser - Evitar a exposição dos olhos ou da pele à radiação direta ou dispersa.
- Produto laser de classe 4.
