PLH3D-XT-10 erikoistunut kaiverruslaserpää
Tekniset tiedot: 0,5W optinen teho, 8K 2500DPI 10um pisteellä.
Parhaiten soveltuu: Kaiverrus: Mikroskooppinen erikoistunut kaiverrus
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
PLH3D-CNC Adapterista Laserpäähän kaapeli (5x22AWG 5,5 m/18 ft) $13.50 $12.15 |
|
|
|
19V 2,5A pöytäverkkolaite PLH3D-CNC-sovittimelle, jossa on US/UK/EU/AU-seinäpistoke $21.60 $19.44 |
|
|
|
PLH3D-CNC Adapterista laserpään kaapeli (7 m/22 ft) $13.50 |
|
|
|
$63.00 |
|
|
|
Korkeapainesuutinsarja XT-sarjan paineilmasuuttimille $89.10 |
|
|
|
$4.50 |
|
|
|
PLH3D Korkeuden vertailutyökalu $10.80 |
|
|
|
LaserDock PRO - Laser CNC:lle magneettinen telakointiasema (LaserDock PRO) $179.10 $143.28 |
Tuotteen kuvaus
PLH3D-XT-10 - Ultra HD -määritelmäkaiverruslaserpää
XT-10 kehitettiin erikoistuneeksi laserpääksi, jolla on erittäin korkea resoluutio ja laserkirkkaus. XT-10, jonka laserteho on 0,5 W 405 nm:n laser-aallonpituudella, mahdollistaa kaiverruksen, erityisesti mikroskoopissa, erittäin tarkennetulla lasersäteellä, jossa on 0,00039 tuuman (10 µm) neliön muotoinen tarkennettu laserpiste. Sitä voidaan käyttää myös erittäin hienoon laserleikkaukseen. Paljas ihmissilmä pystyy kuitenkin erottamaan resoluution vain 338 (todellisessa elämässä) DPI:hen asti. Tämä tarkoittaa, että et näe resoluutioeroa XT-10- ja XT-50-kaiverruslaserpäillä kaiverrettavassa tai leikattavassa materiaalissa (ellei sitä katsota mikroskoopilla), koska molemmat ylittävät ihmissilmän erottelukyvyn. Tarkemmin sanottuna XT-10 on erinomainen työkalu kokonaisten, alle 0,8 mm (0,031") kokoisten mallien kaiverrukseen. Tarkennuspisteen lasertehotiheyden osalta XT-10 tarjoaa 1841 kW/cm², kun taas XT-50-laserpää tarjoaa 2469 kW/cm².
XT-10-laserpää on erinomainen valinta myös CNC-koneita valmistaville yrityksille ja CNC-järjestelmien integroijille. Tämä johtuu siitä, että XT-10:n 0,01 mm:n (0,00039 tuuman) lasersäde on loistava työkalu uusien CNC-koneiden tai CNC-järjestelmien tarkkuusprototyyppien valmistukseen. Tämä johtuu siitä, että lasersäde käyttäytyy samalla tavalla, kun se siirretään eri kohtaan CNC-koneen xy-tasossa. Näin ollen XT-10:tä voidaan käyttää CNC-koneen eri komponenttien tehokkuuden vertailuun parhaan mahdollisen CNC-järjestelmän tarkkuuden ja toistettavuuden aikaansaamiseksi. Lisäksi laserkaiverrettujen viivojen käyttäminen CNC-tarkkuuden prototyyppien valmistukseen on kosketukseton menetelmä, mikä tekee siitä paljon tehokkaamman näihin tarkoituksiin kuin kosketustyökalut, kuten karat tai jyrsimet. Itse asiassa kuka tahansa voi käyttää XT-10:tä olemassa olevan CNC-koneensa tai -asennuksensa tarkkuuden parantamiseen. Sen sijaan useimpien nykyisin suosittujen CNC-koneiden tarkkuus tai toistettavuus on 0,1 mm (joillakin jopa 0,05 mm), mikä tarkoittaa, että sekä XT-10:tä että XT-50:tä voidaan käyttää tähän tarkoitukseen.
Kolmas XT-10-diodilaserpään pääkäyttökohde on sen käyttäminen 405 nm:n laservalonlähteenä, koska XT-10:n laserdiodi lähettää lasersädettä, jonka aallonpituus on 405 nm.
Kaiken kaikkiaan XT-10 on parasta ostaa osana Universal Laser Add-on kit -pakettiamme XT-10:n kanssa, sillä XT-10-laserpääpaketti sisältää kaikki tarvikkeet, joita tarvitset sen integroimiseksi käytännössä mihin tahansa järjestelmään. Lisäksi sarjan sisältämät lisävarusteet tarjoavat sinulle lisää ja ennen kaikkea hyödyllisiä toimintoja. Lisäksi XT-10-laserpakkauksen hinta on yli 200 dollaria alhaisempi kuin kaikkien pakkaukseen sisältyvien yksittäisten komponenttien yhteenlaskettu arvo, eikä se kuitenkaan ole paljon korkeampi kuin XT-10-laserpään hinta yksinään.
PLH3D-XT-10 Erittäin tarkka laserpää kaikkiin CNC-koneisiin.
Lisää valitsemasi sarjan komponentit sivun yläosassa olevaan Build Your Own Kit -osioon.
Muista valita CNC-koneellesi sopiva laser-konekiinnike ja signaalijohto!
Tuotteen ominaisuudet
Mikroskooppisen pieni sädekeilapiste
Erittäin edistyksellisen optisen järjestelmän ja erityisesti valittujen laserdiodien ansiosta XT-10 on maailman tarkin laserpää, jossa on vain 10 µm:n pienen pieni fokusoitu sädekeilapiste. Vertailun vuoksi, tyypillinen ihmisen punasolu on 5-10 µm, kun taas yksittäisen ihmisen hiuksen halkaisija on 17-181 µm. PLH3D-10:n pisteen koko on niin pieni, että sitä voidaan verrata tyypillisen bakteerin pituuteen, joka on 1-10 µm.
XT-10 ei kuitenkaan ole tarkoitettu vain pikkuruisten kaiverrusten kaiverrukseen. Sen neliönmuotoisen laserpisteen ansiosta voit yksinkertaisesti siirtää sen työskentelyetäisyyttä tarkoituksella muutamalla millimetrillä, jotta saat kaiverrettua suuremman laserpisteen koon. Voit myös täyttää suuremman tilan paljon suuremmalla syöttönopeudella, kun olet asettanut laserohjelmistossasi viiltosyvyyden 0,00039":ksi (0,01 mm).
Lyhyt aallonpituus - erittäin absorboiva valo
XT-10:n lasersäteen aallonpituus on 405 nm, joka näyttää ihmissilmälle violetilta, kun taas suurin osa Opt Lasersin laserpäistä säteilee 445 nm:n (sinistä) lasersädettä. Vielä tärkeämpää on, että XT-10:n 405 nm:n lasersäde absorboituu monissa materiaaleissa jopa enemmän kuin 445 nm:n lasersäteet. Käytännössä XT-10:n käyttö on seinäpistoke-energiatehokkaampaa valitsemasi materiaalin laserprosessoinnissa, kunhan materiaalin 405 nm:n aallonpituuden absorptio on noin 3-5 kertaa suurempi kuin 445 nm:n laserkeilan absorptio. Esimerkiksi puun kohdalla XT-10:n 405 nm:n lasersäteen absorptio (0,5 W:n kokonaislaseriteho) on 15 % suurempi kuin XT-50:n 445 nm:n lasersäteen absorptio (6 W:n kokonaislaseriteholla). Tämä tarkoittaa, että XT-50 on yksittäisillä laserdiodilla varustetuista laserpäistä paras laserpää puun ja puupohjaisten materiaalien laserleikkaukseen ja -kaiverrukseen. Ellet sitten halua laserkaivertaa puuta mikroskooppisesti tai hyödyntää XT-10:tä CNC-koneiden tarkkuusprototyyppien valmistukseen.
Edellä mainitun lisäksi Opt Lasers voi tarjota räätälöityjä lasermoduuleja, joissa on useita 405 nm:n laserdiodeja, jolloin saavutetaan esimerkiksi 15 W tai 30 W:n optinen kokonaisteho.
Suuri optinen tehotiheys
Optinen tehotiheys, joka tunnetaan myös nimellä laserin tehotiheys, määrittelee, kuinka paljon lasertehoa näytteeseen sädetetään tiettyä aluetta kohti. Tyypillisesti se ilmoitetaan yksikössä kW/cm² (kilowattia neliösenttimetriä kohti, eli103 wattia neliösenttimetriä kohti) tai kW/mm². Tämä parametri on yksi tärkeimmistä parametreista eri materiaalien leikkaamisessa ja kaiverruksessa. Se on usein myös tärkeämpi kuin laserpään optinen kokonaisteho. Suurempi optinen tehotiheys mahdollistaa sen, että laserpää voi käyttää sädettään tehokkaammin ja käsitellä laserilla materiaaleja, joita lasersäde ei muuten koskettaisi. Sen avulla laserpää voi myös käyttää lasersäteensä tehokkaammin ja tuottaa voimakkaampia vaikutuksia (esimerkiksi syvempi kaiverrus tai parempi leikkaus). Esimerkiksi laserpää, jolla on tietty optinen tehotiheys ja joka säteilee puuhun tietyn ajan, kaivertaa sen syvemmälle kuin toinen laserpää, jolla on puolet pienempi optinen tehotiheys ja joka säteilee samaan materiaaliin kaksi kertaa pidemmän ajan. Tämä johtuu siitä, että materiaalin lämmönjohtokyvyllä on vähemmän aikaa siirtää ylimääräinen lämpö ulospäin. Käytännössä tämä nopeuttaa laserleikkaus- ja kaiverrusprosesseja huomattavasti.
Lasersäteen fokusointipisteessä XT-10:n teho on 1841 kW/cm², mikä tekee siitä erittäin tehokkaan laserleikkaukseen ja -kaiverrukseen erilaisissa materiaaleissa, vaikkakin vähemmän kuin XT-50-laserpäässä, jonka optinen tehotiheys on 2469 kW/cm².
Tämä tekee XT-10-laserpäästä kuitenkin erinomaisen valinnan korkean kirkkauden 405 nm:n valonlähteeksi. Se tuo sen myös hyvin lähelle XT-50:n suorituskykyä useimpien suosittujen materiaalien kaiverruksessa.
Käyttökohteet

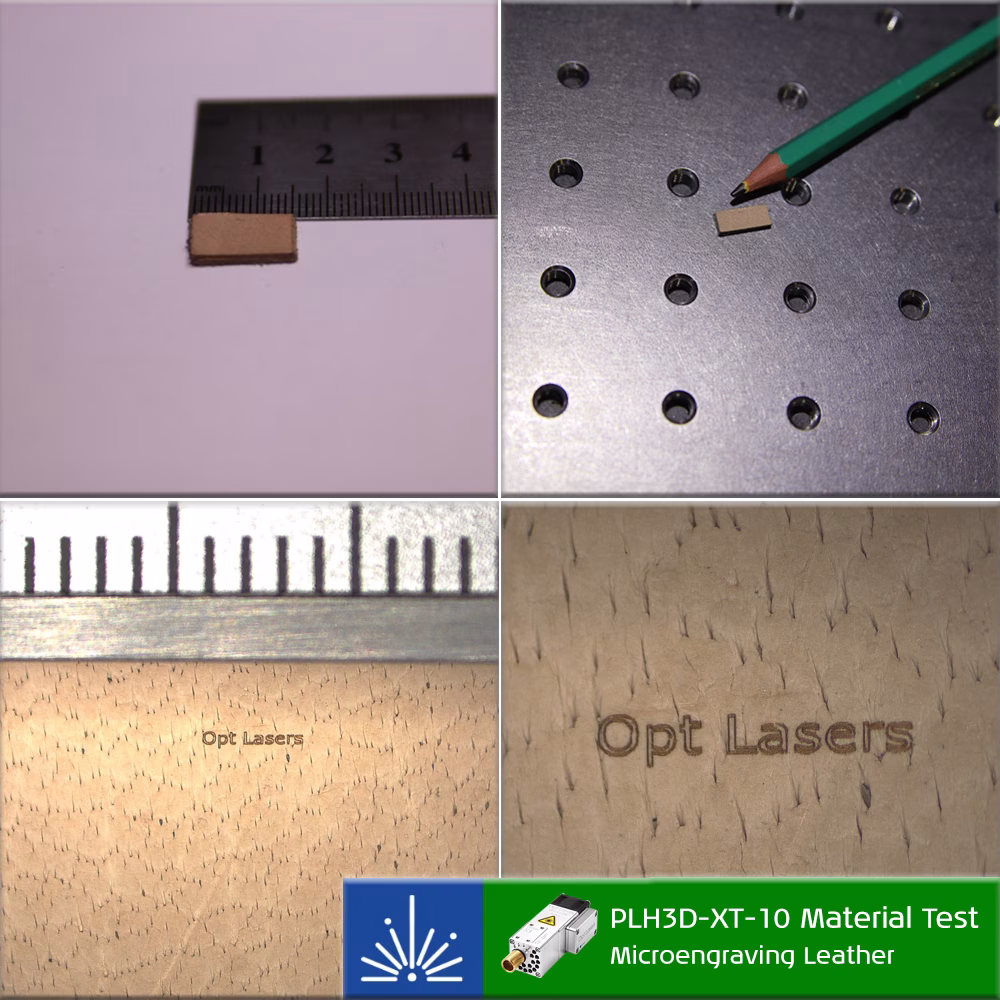

- Mikrokaiverrus laserilla
- CNC-koneiden tarkkuusprototyyppien valmistus
- Käyttö 405 nm:n aallonpituuden valonlähteenä
PLH3D-XT-10 - Galleria
Varoitus:
- Muista, että se ei ole lelu.
- Lasersäteily on vaarallista, vaikka se siroaa tai heijastuu mistä tahansa pinnasta.
- Käytä aina asianmukaista suojaavaa lasersuodatinta CNC-koneessasi, joka on omistettu 390-480 nm:lle, jotta vältät heijastuneen säteilyn.
- Älä koskaan suuntaa laserpäätä ihmisiä tai eläimiä kohti.
- Älä kosketa sädettä, se voi aiheuttaa palovammoja tai muita vammoja.
- Älä tuijota sädettä tai sädekohtaa, kun materiaalia leikataan.
- Lasersäteily - Vältä silmien tai ihon altistumista suoralle tai sironneelle säteilylle.
- Luokan 4 lasertuote.
