PLH3D-XT-10 Özel Gravür Lazer Kafası
Özellikler 0,5W Optik Güç, 8K 2500DPI 10um nokta
En iyi kullanım için: Mikro Ölçekli Özel Gravür
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
PLH3D-CNC Adaptörden Lazer Kafasına Kablo (5x22AWG 5,5 m/18 ft) $13.50 $12.15 |
|
|
|
PLH3D-CNC için 19V 2.5A Masaüstü Güç Kaynağı ABD/İngiltere/AB/AU Duvar Fişli Adaptör $21.60 $19.44 |
|
|
|
PLH3D-CNC Adaptörden Lazer Kafasına Kablo (7 m/22 ft) $13.50 |
|
|
|
$63.00 |
|
|
|
XT-Serisi için Yüksek Basınçlı Hava Destek Nozul Kiti $89.10 |
|
|
|
$4.50 |
|
|
|
PLH3D Yükseklik Referans Aracı $10.80 |
|
|
|
LaserDock PRO - Lazerden CNC'ye Manyetik Yerleştirme İstasyonu $179.10 $143.28 |
Ürün açıklaması
PLH3D-XT-10 - Ultra HD Çözünürlüklü Gravür Lazer Kafası
XT-10, son derece yüksek çözünürlük ve lazer parlaklığına sahip özel bir lazer kafası olarak geliştirilmiştir. 405 nm lazer dalga boyunda 0,5 W lazer gücüne sahip XT-10, 0,00039" (10 µm) kare odaklı lazer spotu ile son derece odaklı bir lazer ışını ile özellikle mikro ölçekte kazıma yapmanızı sağlar. Ultra ince lazer kesim için de kullanılabilir. Bununla birlikte, çıplak bir insan gözü yalnızca 338 (gerçek hayat) DPI'a kadar çözünürlüğü ayırt edebilir. Bu, XT-10 ve XT-50 kazıma lazer kafaları ile kazınan veya kesilen malzemede çözünürlük farkını göremeyeceğiniz anlamına gelir (mikroskop altında bakılmadıkça), çünkü her ikisi de insan gözünün ayırt edebileceği çözünürlüğü aşar. Daha spesifik olarak XT-10, toplam boyutu 0,031 inçten (0,8 mm) daha az olan tüm tasarımları kazımak için harika bir araçtır. Odak noktasındaki lazer gücü yoğunluğu açısından, XT-10 1841 kW/cm² sunarken, XT-50 lazer kafası 2469 kW/cm² sunar.
XT-10 lazer kafası, CNC makine imalat şirketleri ve CNC sistem entegratörleri için de mükemmel bir seçimdir. Bunun nedeni, XT-10'un 0,00039" (0,01 mm) lazer ışınının yeni CNC makinelerinin veya CNC sistemlerinin hassas prototiplemesi için harika bir araç olmasıdır. Bu, lazer ışınının CNC makinesinin xy düzleminde farklı bir konuma taşındığında da aynı şekilde davranacağı gerçeğinden kaynaklanmaktadır. Bu nedenle XT-10, en iyi CNC sistemi hassasiyetini ve tekrarlanabilirliğini sağlamada farklı ilgili CNC makinesi bileşenlerinin verimliliğini karşılaştırmak için kullanılabilir. Ayrıca, CNC doğruluk prototiplemesi için lazerle kazınmış çizgilerin kullanılması temassız bir yöntemdir, bu da onu bu amaçlar için miller veya parmak frezeler gibi temaslı işleme araçlarından çok daha verimli hale getirir. Aslında, herkes mevcut CNC makinesinin veya kurulumunun hassasiyetini ayarlamak için XT-10'u kullanabilir. Buna karşılık, günümüzde en popüler CNC makineleri 0,1 mm hassasiyete veya tekrarlanabilirliğe sahiptir (bazıları 0,05 mm'ye ulaşır), bu da hem XT-10 hem de XT-50'nin bu amaç için kullanılabileceği anlamına gelir.
XT-10 diyot lazer kafasının üçüncü ana uygulaması, 405 nm lazer ışık kaynağı olarak kullanılmasıdır, çünkü XT-10'un lazer diyotu 405 nm dalga boyunda bir lazer ışını yayar.
Genel olarak, XT-10 en iyi şekilde XT-10' lu Evrensel Lazer Eklenti kitimizin bir parçası olarak satın alınır, çünkü XT-10 lazer kafası kiti, onu hemen hemen her sisteme entegre etmek için ihtiyacınız olan tüm aksesuarları içerir. Buna ek olarak, kit tarafından sağlanan aksesuarlar size ek ve en önemlisi kullanışlı işlevler sağlar. Dahası, XT-10 lazer kitinin fiyatı, tek başına XT-10 lazer kafasının fiyatından çok daha yüksek olmamakla birlikte, dahil edilen tüm bireysel kit bileşenlerinin toplam değerinden 200 $ daha düşüktür.
PLH3D-XT-10 Tüm CNC Makineleri için Ultra Hassas Lazer Kafası
Seçtiğiniz Kit Bileşenlerini sayfanın üst kısmındaki Kendi Kitinizi Oluşturun bölümüne ekleyin.
CNC makineniz için doğru Lazer - Makine Bağlantısı ve Sinyal Telini seçmeyi unutmayın!
Ürün Özellikleri
Mikroskobik Işın Noktası
Son derece gelişmiş optik sistemi ve özel olarak seçilmiş lazer diyotları sayesinde XT-10, 10 µm gibi küçük bir odaklanmış ışın noktasıyla genel olarak dünyadaki en hassas lazer başlığıdır. Karşılaştırma yapmak gerekirse, tipik bir insan kırmızı kan hücresi 5-10 µm iken, tek bir insan saçının çapı 17-181 µm'dir. PLH3D-10'un spot boyutu o kadar küçüktür ki 1-10 µm olan tipik bir bakterinin uzunluğu ile karşılaştırılabilir.
Ancak XT-10 sadece küçük gravürlerin kazınması için değildir. Ayarlanabilir kare lazer noktası sayesinde, kazımak için daha büyük lazer noktası boyutu elde etmek için çalışma mesafesini birkaç milimetre kasıtlı olarak kaydırabilirsiniz. Ayrıca lazer yazılımınızda çentiği 0,00039" (0,01 mm) olarak ayarladıktan sonra çok daha büyük bir ilerleme hızında daha büyük bir alanı doldurabilirsiniz.
Kısa Dalga Boyu - Yüksek Emici Işık
XT-10'un lazer ışını, insan gözüne mor renkte görünen 405 nm dalga boyuna sahipken, Opt Lasers lazer başlıklarının çoğu 445 nm (mavi) lazer ışını yayar. Daha da önemlisi, XT-10'un 405 nm lazer ışını birçok malzeme üzerinde 445 nm lazer ışınlarına göre daha yüksek emilim gösterir. Daha pratik olarak, malzemenizin 405 nm dalga boyu emilimi 445 nm lazer dalgacıklarını emiliminden yaklaşık 3-5 kat daha yüksek olduğu sürece, XT-10'un seçtiğiniz malzemeyi lazerle işlemek için daha fazla duvar fişi-enerji verimli olduğunu göreceksiniz. Örneğin, ahşap için XT-10'un 405 nm lazer ışınının (0,5 W toplam lazer gücü) emilimi, XT-50'nin 445 nm lazer ışınından (6 W toplam lazer gücü ile) %15 daha yüksektir. Bu, XT-50 'nin tek lazer diyotlu lazer kafaları arasında ahşap ve ahşap bazlı malzemeleri lazerle kesmek ve kazımak için en iyi lazer kafası olduğu anlamına gelir. Ahşabı mikro ölçekte lazerle kazımak veya CNC makinelerinin hassas prototiplemesi için XT-10'u kullanmak istemediğiniz sürece.
Yukarıdakilere ek olarak Opt Lasers, örneğin 15 W veya 30 W toplam optik güç çıkışına ulaşan birden fazla 405 nm lazer diyotlu özel lazer modülleri sağlayabilir.
Yüksek Optik Güç Yoğunluğu
Lazer güç yoğunluğu olarak da bilinen optik güç yoğunluğu, belirli bir alan başına bir numuneye ne kadar lazer gücü ışınlandığını tanımlar. Tipik olarak kW/cm² (santimetre kare başına kilo Watt, yani cm² başına103 Watt) veya kW/mm² olarak belirtilir. Bu parametre, farklı malzemelerin kesilmesi ve kazınması için en önemli parametrelerden biridir. Ayrıca genellikle bir lazer kafasının toplam optik gücünden daha önemlidir. Daha yüksek optik güç yoğunluğu, bir lazer kafasının ışınını daha verimli kullanmasını ve aksi takdirde lazer ışını tarafından dokunulmayacak malzemeleri lazerle işlemesini sağlar. Ayrıca bir lazer kafasının lazer ışınını daha verimli kullanmasını ve daha belirgin etkiler (örneğin daha derin kazıma veya daha iyi bir kesim) elde etmesini sağlar. Örneğin, belirli bir süre boyunca ahşap üzerine ışınlanan belirli bir optik güç yoğunluğuna sahip bir lazer kafası, aynı malzeme üzerine iki kat daha fazla süre boyunca ışınlanan optik güç yoğunluğunun yarısına sahip ikinci bir lazer kafasından daha derin kazıma yapacaktır. Bunun nedeni, malzemenin termal iletkenliğinin fazla ısıyı dışarıya doğru akıtmak için daha az zamana sahip olmasıdır. Genel olarak, pratikte bu, lazer kesim ve kazıma işlemlerini önemli ölçüde daha hızlı hale getirir.
Lazer ışınının odak noktasında, XT-10 1841 kW/cm² sunar, bu da 2469 kW/cm² optik güç yoğunluğuna sahip XT-50 lazer kafasından daha az olmasına rağmen, çeşitli malzemeleri lazerle kesmek ve kazımak için çok verimli olmasını sağlar.
Yine de bu, XT-10 lazer kafamızı yüksek parlaklıkta 405 nm ışık kaynağı olarak mükemmel bir seçim haline getirir. Ayrıca, popüler malzemelerin çoğunu kazımak için XT-50 performansına çok yaklaştırır.
Uygulamalar
- Lazer ile Mikro Gravür
- CNC Makine Hassas Prototipleme
- 405 nm dalga boyunda ışık kaynağı olarak kullanım

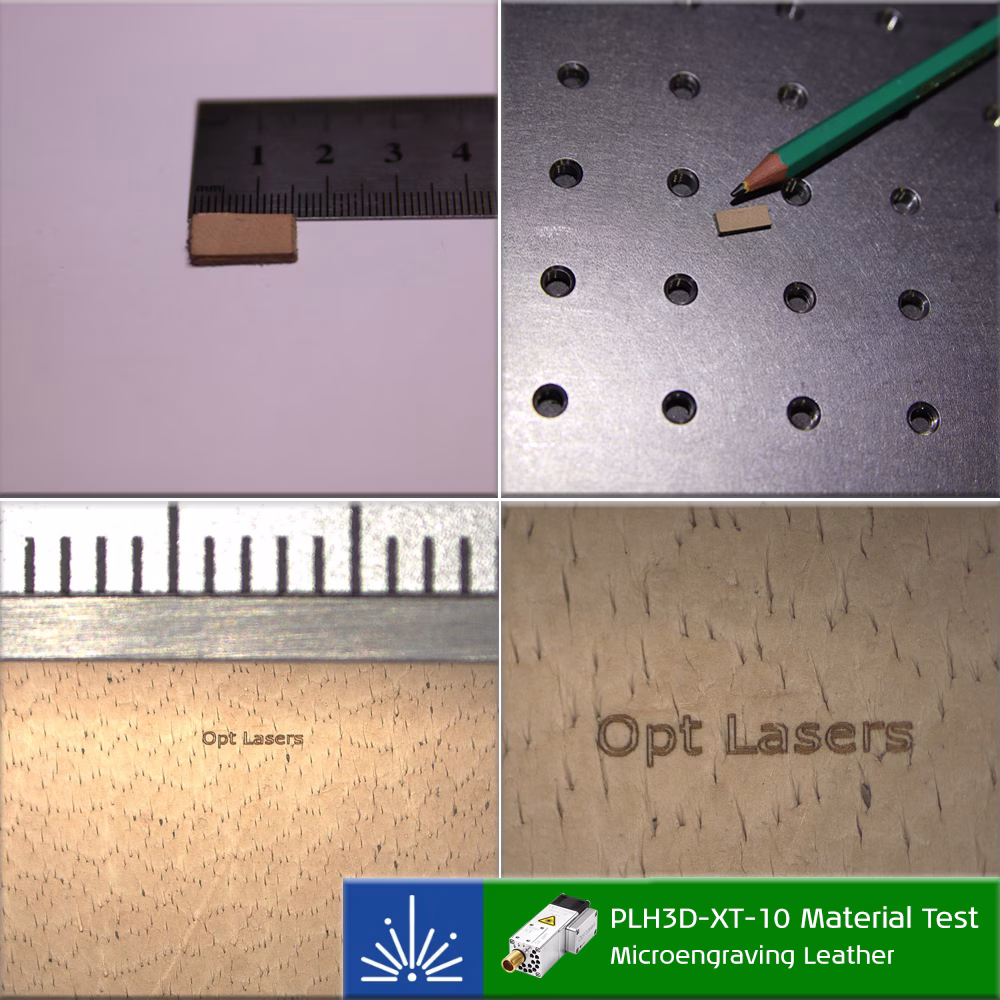

PLH3D-XT-10 - Galeri
Dikkat:
- Bunun bir oyuncak olmadığını unutmayın.
- Lazer radyasyonu herhangi bir yüzeyden saçıldığında veya yansıtıldığında bile tehlikelidir.
- Yansıyan radyasyonu önlemek için her zaman 390 - 480 nm'ye adanmış CNC makinenizde uygun koruma lazer filtresi kullanın.
- Lazer kafasını asla insanlara veya hayvanlara doğrultmayın.
- Işına dokunmayın, yanıklara veya diğer yaralanmalara neden olabilir.
- Malzeme kesilirken ışına veya ışın noktasına bakmayın.
- Lazer radyasyonu - Doğrudan veya saçılan radyasyona göz veya cilt maruziyetinden kaçının.
- Sınıf 4 lazer ürünü.
