PLH3D-XT-10 Grabado Especializado Cabezal Láser
Especificaciones: 0,5W de potencia óptica, 8K 2500DPI 10um punto
Mejor para: Microescala Grabado Especializado
Build Your Own Kit | Full Upgrades in Description
Descripción del producto

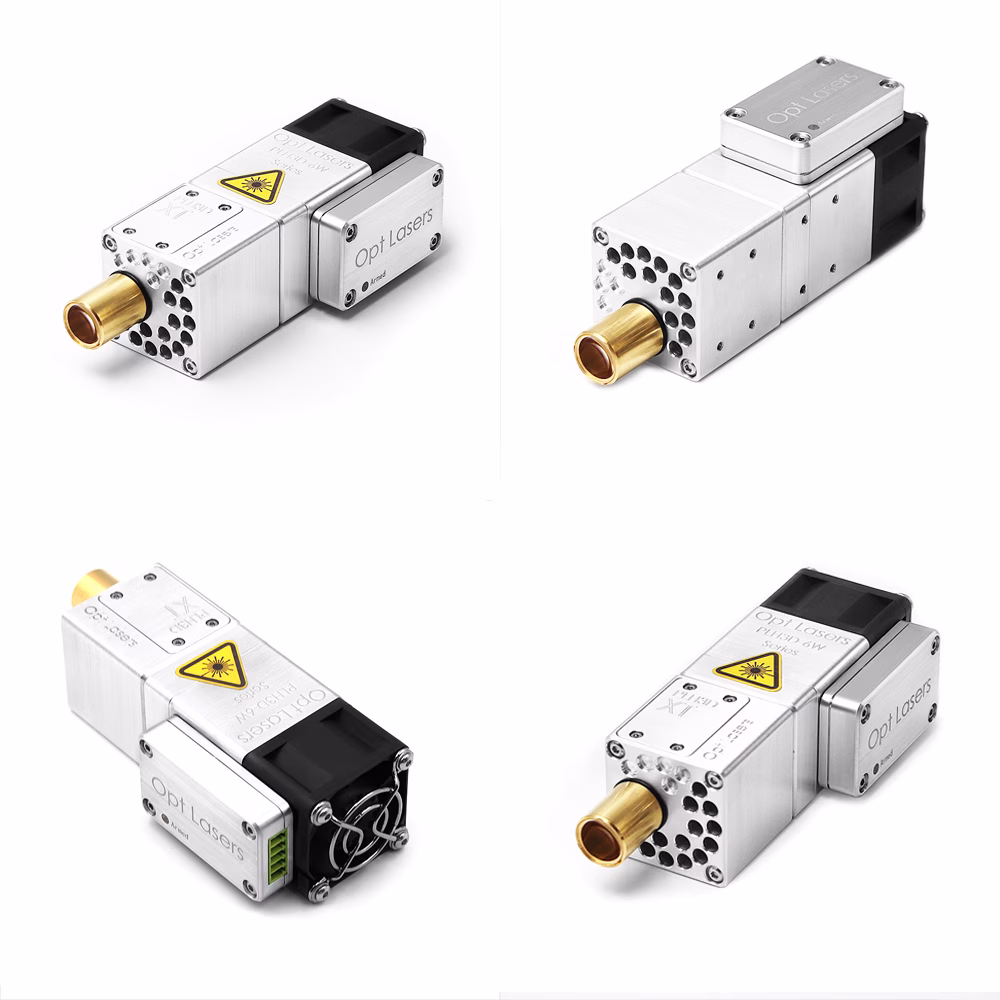

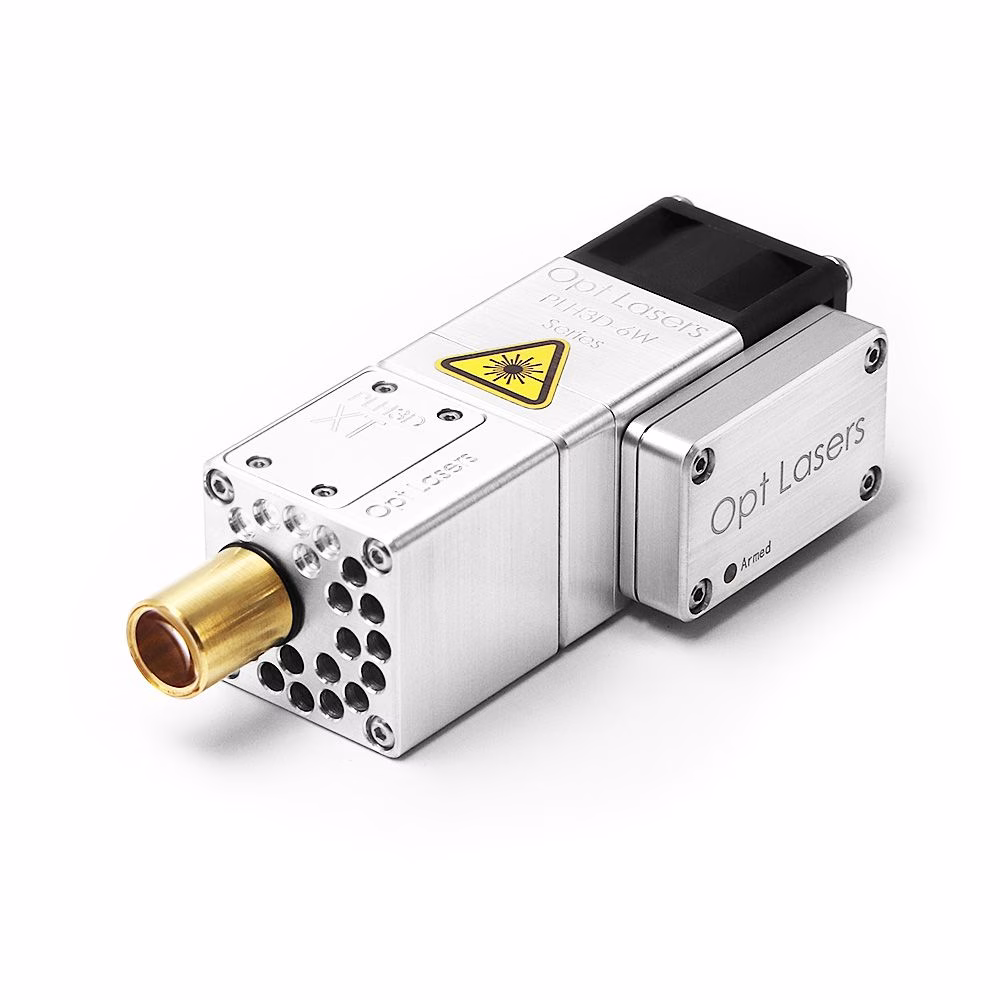

PLH3D-XT-10 - Cabezal Láser de Grabado con Definición Ultra HD
XT-10 fue desarrollado como un cabezal láser especializado con una resolución extremadamente alta y el brillo del láser. XT-10, con 0,5 W de potencia láser a una longitud de onda láser de 405 nm, le permite grabar, especialmente a microescala, con un haz láser extremadamente enfocado con un punto láser enfocado cuadrado de 0,00039" (10 µm). También puede utilizarse para el corte ultrafino por láser. Sin embargo, el ojo humano sólo puede distinguir una resolución de hasta 338 PPP (en la vida real). Esto significa que no verá la diferencia de resolución en el material grabado o cortado con los cabezales láser de grabado XT-10 y XT-50 (a menos que se observen con un microscopio), ya que ambos superan la resolución que puede distinguir el ojo humano. Más concretamente, XT-10 es una gran herramienta para grabar diseños enteros cuyo tamaño total sea inferior a 0,8 mm (0,031"). En términos de densidad de potencia láser en el punto de enfoque, XT-10 ofrece 1841 kW/cm², mientras que el cabezal láser XT-50 ofrece 2469 kW/cm².
El cabezal láser XT-10 también es una gran elección para empresas de fabricación de máquinas CNC e integradores de sistemas CNC. Esto se debe a que el rayo láser de 0,01 mm (0,00039") del XT-10 es una gran herramienta para la creación de prototipos de precisión de nuevas máquinas CNC o sistemas CNC. Se deduce del hecho de que el rayo láser se comportará igual aunque se mueva a una posición diferente en el plano xy de la máquina CNC. Por lo tanto, XT-10 puede utilizarse para comparar la eficacia de diferentes componentes de máquinas CNC relevantes a la hora de proporcionar la mejor precisión y repetibilidad del sistema CNC. Además, el uso de líneas grabadas por láser para la creación de prototipos de precisión CNC es un método sin contacto, lo que lo hace mucho más eficaz para estos fines que las herramientas de procesamiento por contacto como husillos o fresas. De hecho, cualquiera puede utilizar XT-10 para ajustar la precisión de su máquina o configuración CNC existente. Por el contrario, la mayoría de las máquinas CNC más populares hoy en día tienen una precisión o repetibilidad de 0,1 mm (algunas alcanzan los 0,05 mm), lo que significa que tanto XT-10 como XT-50 pueden utilizarse para este fin.
La tercera aplicación principal del cabezal láser de diodo XT-10 es utilizarlo como fuente de luz láser de 405 nm, ya que el diodo láser de XT-10 emite un haz láser con una longitud de onda de 405 nm.
En general, XT-10 se adquiere mejor como parte de nuestro kit complementario de láser universal con XT-10, ya que el kit del cabezal láser XT-10 contiene todos los accesorios necesarios para integrarlo en prácticamente cualquier sistema. Además, los accesorios proporcionados por el kit le proporcionan funcionalidades adicionales y, lo que es más importante, útiles. Y lo que es más, el precio del kit láser XT-10 es más de 200 $ inferior al valor total de todos los componentes individuales incluidos en el kit, mientras que no es muy superior al precio del cabezal láser XT-10 por sí solo.
PLH3D-XT-10 Cabezal láser ultrapreciso para todas las máquinas CNC
Añada los componentes del kit que elija en la sección Construya su propio kit en la parte superior de la página.
Recuerde seleccionar el soporte láser a máquina y el cable de señal adecuados para su máquina CNC.
Características del Producto
Punto de haz microscópico
Gracias a un sistema óptico muy avanzado y a unos diodos láser especialmente seleccionados, el XT-10 es el cabezal láser más preciso del mundo en su conjunto, con un minúsculo punto de haz enfocado de 10 µm. A modo de comparación, un glóbulo rojo humano típico mide entre 5 y 10 µm, mientras que el diámetro de un cabello humano es de entre 17 y 181 µm. El tamaño del punto de PLH3D-10 es tan pequeño que puede compararse con la longitud de una bacteria típica, que es de 1-10 µm.
Sin embargo, XT-10 no sólo sirve para realizar grabados minúsculos. Gracias a su punto láser cuadrado ajustable, puede desplazar deliberadamente su distancia de trabajo unos milímetros para conseguir un punto láser de mayor tamaño con el que grabar. También puede rellenar un espacio más grande a una velocidad de avance mucho mayor, después de ajustar la sangría a 0,00039" (0,01 mm) en su software láser.
Longitud de onda corta - Luz de alta absorción
El rayo láser de XT-10 tiene una longitud de onda de 405 nm, de color violeta para el ojo humano, mientras que la mayoría de los cabezales láser de Opt Lasers emiten rayos láser de 445 nm (azules). Y lo que es más importante, el haz láser de 405 nm del XT-10 experimenta una absorción aún mayor en muchos materiales que los haces láser de 445 nm. Desde un punto de vista más práctico, el XT-10 le resultará más eficiente energéticamente para el procesamiento láser del material que elija siempre que la absorción de la longitud de onda de 405 nm de su material sea aproximadamente de 3 a 5 veces mayor que su absorción de los haces láser de 445 nm. Por ejemplo, en el caso de la madera, la absorción del haz láser de 405 nm del XT-10 (con una potencia láser total de 0,5 W) es un 15% superior a la del haz láser de 445 nm del XT-50 (con una potencia láser total de 6 W). Esto significa que el XT-50 es el mejor cabezal láser para el corte y grabado por láser de madera y materiales derivados de la madera de entre los cabezales láser con diodos láser individuales. A menos que desee grabar madera con láser a microescala o utilizar el XT-10 para la creación de prototipos de precisión de máquinas CNC.
Además de lo anterior, Opt Lasers puede proporcionar módulos láser personalizados con múltiples diodos láser de 405 nm, alcanzando por ejemplo 15 W o 30 W de potencia óptica total de salida.
Alta densidad de potencia óptica
La densidad de potencia óptica, también conocida como densidad de potencia láser, define cuánta potencia láser se irradia sobre una muestra por área determinada. Normalmente, se especifica en kW/cm² (kilovatios por centímetro cuadrado, es decir,103 vatios por cm²) o kW/mm². Este parámetro es uno de los más cruciales para cortar y grabar distintos materiales. También suele ser más importante que la potencia óptica total de un cabezal láser. Una mayor densidad de potencia óptica permite a un cabezal láser utilizar su rayo de forma más eficiente y procesar con láser materiales que, de otro modo, no serían tocados por el rayo láser. También permite que un cabezal láser utilice su rayo láser de forma más eficiente y produzca efectos más pronunciados (por ejemplo, un grabado más profundo o un mejor corte). Por ejemplo, un cabezal láser con una densidad de potencia óptica determinada emitida sobre madera durante un tiempo determinado la grabará más profundamente que un segundo cabezal láser con la mitad de densidad de potencia óptica, emitida sobre el mismo material durante el doble de tiempo. Esto se debe a que la conductividad térmica del material tiene menos tiempo para hacer fluir el exceso de calor hacia el exterior. En general, en la práctica esto hace que los procesos de corte y grabado por láser sean mucho más rápidos.
En el punto de enfoque del rayo láser, XT-10 ofrece 1841 kW/cm², lo que lo hace muy eficaz para el corte y grabado por láser de diversos materiales, aunque menos que el cabezal láser XT-50, que tiene una densidad de potencia óptica de 2469 kW/cm².
No obstante, esto convierte a nuestro cabezal láser XT-10 en una excelente opción como fuente de luz de 405 nm de alto brillo. También lo acerca mucho al rendimiento del XT-50 para el grabado de la mayoría de los materiales habituales.
Aplicaciones

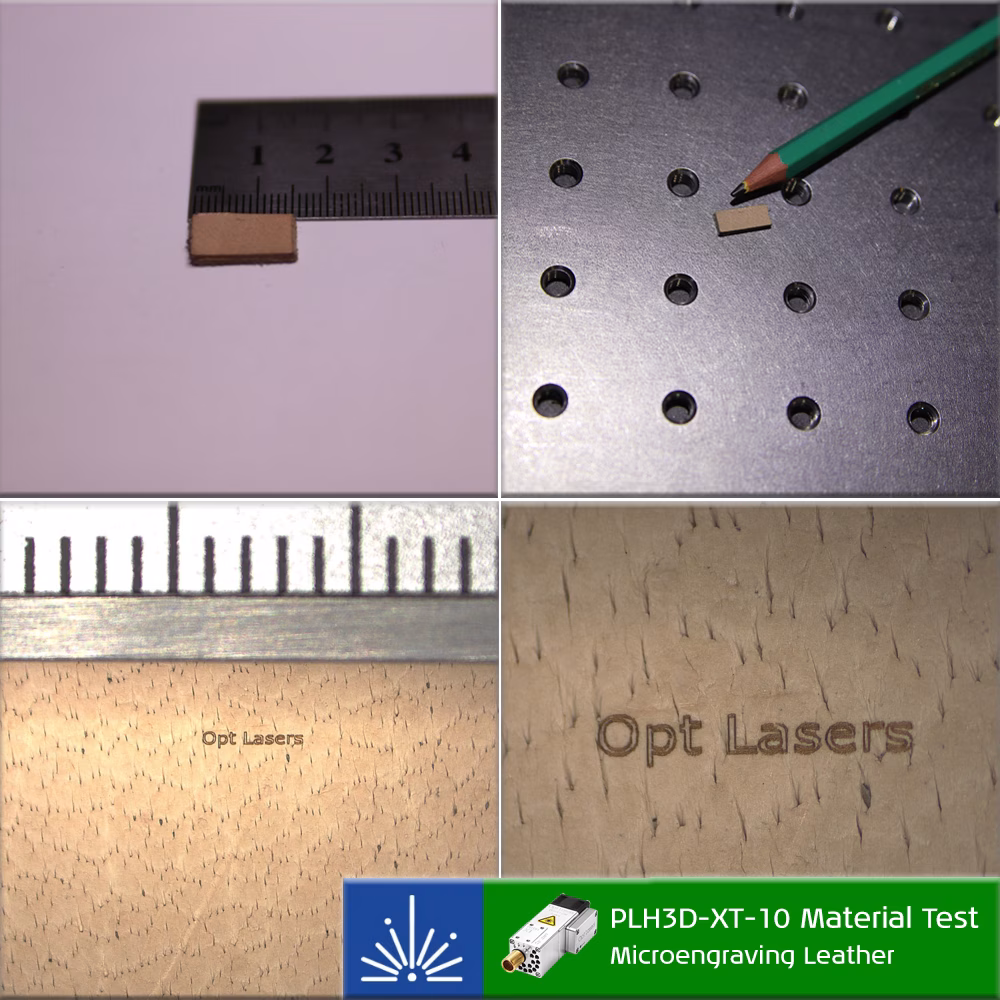

- Micrograbado con láser
- Prototipado de precisión con máquinas CNC
- Uso como fuente de luz de longitud de onda de 405 nm
PLH3D-XT-10 - Galería
Precaución:
- Recuerde que no es un juguete.
- La radiación láser es peligrosa incluso cuando se dispersa o refleja desde cualquier superficie.
- Utilice siempre un filtro láser de protección adecuado en su máquina CNC dedicada a 390 - 480 nm para evitar la radiación reflejada.
- Nunca apunte el cabezal láser hacia personas o animales.
- No toque el rayo, puede causar quemaduras u otras lesiones.
- No mire fijamente el haz o el punto del haz mientras se corta el material.
- Radiación láser - Evite la exposición de los ojos o la piel a la radiación directa o dispersa.
- Producto láser de clase 4.
