Produktbeskrivelse
PLH3D-XT-10 - Laserhode for gravering i ultra HD-oppløsning
XT-10 er utviklet som et spesialisert laserhode med ekstremt høy oppløsning og laserlysstyrke. XT-10, med en lasereffekt på 0,5 W ved en bølgelengde på 405 nm, gjør det mulig å gravere, spesielt i mikroskala, med en ekstremt fokusert laserstråle med en 0,00039" (10 µm) kvadratisk fokusert laserflekk. Den kan også brukes til ultrafin laserskjæring. Det menneskelige øyet kan imidlertid bare se en oppløsning på opptil 338 DPI (i virkeligheten). Dette betyr at du ikke vil se oppløsningsforskjellen i materialet som graveres eller skjæres med XT-10 og XT-50 graveringslaserhoder (med mindre du ser på dem under et mikroskop), siden begge overskrider oppløsningen som det menneskelige øyet kan skille mellom. XT-10 er spesielt godt egnet til gravering av hele design som er mindre enn 0,031" (0,8 mm) i total størrelse. Når det gjelder lasereffekttetthet ved fokuspunktet, har XT-10 en effekt på 1841 kW/cm², mens XT-50-laserhodet har en effekt på 2469 kW/cm².
XT-10-laserhodet er også et godt valg for CNC-maskinprodusenter og CNC-systemintegratorer. Dette skyldes at XT-10s 0,00039" (0,01 mm) laserstråle er et utmerket verktøy for presisjonsprototyping av nye CNC-maskiner eller CNC-systemer. Det følger av det faktum at laserstrålen vil oppføre seg på samme måte selv om den flyttes til en annen posisjon på CNC-maskinens xy-plan. XT-10 kan derfor brukes til å sammenligne effektiviteten til ulike relevante CNC-maskinkomponenter for å oppnå best mulig presisjon og repeterbarhet i CNC-systemet. I tillegg er lasergraverte linjer en berøringsfri metode for prototyping av CNC-nøyaktighet, noe som gjør den mye mer effektiv til disse formålene enn kontaktbearbeidende verktøy som spindler eller endefreser. Faktisk kan hvem som helst bruke XT-10 til å finjustere presisjonen på en eksisterende CNC-maskin eller -oppsett. De fleste populære CNC-maskiner i dag har en nøyaktighet eller repeterbarhet på 0,1 mm (noen oppnår 0,05 mm), noe som betyr at både XT-10 og XT-50 kan brukes til dette formålet.
Det tredje hovedbruksområdet for XT-10-diodelaserhodet er å bruke det som en 405 nm laserlyskilde, siden XT-10s laserdiode sender ut en laserstråle med en bølgelengde på 405 nm.
XT-10 er best å kjøpe som en del av vårt Universal Laser Add-on-sett med XT-10, siden XT-10-laserhodesettet inneholder alt tilbehøret du trenger for å integrere det i praktisk talt alle systemer. I tillegg gir tilbehøret i settet deg flere, og viktigst av alt, nyttige funksjoner. Dessuten er prisen på XT-10-lasersettet over 200 dollar lavere enn den totale verdien av alle de individuelle komponentene som inngår i settet, samtidig som den ikke er mye høyere enn prisen på XT-10-laserhodet alene.
PLH3D-XT-10 Ultrapresist laserhode for alle CNC-maskiner
Legg til de valgte komponentene i Bygg ditt eget sett-delen øverst på siden.
Husk å velge riktig laser til maskinmontering og signalkabel for din CNC-maskin!
Produktfunksjoner
Mikroskopisk stråleflekk
Takket være et svært avansert optisk system og spesielt utvalgte laserdioder er XT-10 det mest presise laserhodet i verden, med en fokusert stråleflekk på bare 10 µm. Til sammenligning er en typisk rød blodcelle 5-10 µm, mens diameteren på et enkelt menneskehår er 17-181 µm. PLH3D-10 har en så liten spotstørrelse at den kan sammenlignes med lengden på en typisk bakterie, som er 1-10 µm.
XT-10 er imidlertid ikke bare egnet for gravering av ørsmå graveringer. På grunn av den justerbare, firkantede laserflekken kan du ganske enkelt forskyve arbeidsavstanden med noen få millimeter for å oppnå en større laserflekkstørrelse å gravere med. Du kan også fylle ut et større område med en mye større matehastighet, etter at du har stilt inn kerfen til 0,01 mm (0,00039") i laserprogramvaren.
Kort bølgelengde - svært absorberende lys
XT-10s laserstråle har en bølgelengde på 405 nm, noe som for det menneskelige øye ser fiolett ut, mens de fleste laserhoder fra Opt Lasers sender ut 445 nm (blå) laserstråler. Enda viktigere er det at XT-10s laserstråle på 405 nm opplever enda høyere absorpsjon på mange materialer enn laserstråler på 445 nm. I praksis vil XT-10 være mer energieffektiv for laserbearbeiding av det materialet du velger, så lenge materialets absorpsjon av 405 nm-bølgelengder er ca. 3-5 ganger høyere enn absorpsjonen av 445 nm-bølgelengder. For eksempel er absorpsjonen av XT-10s 405 nm-laserstråle (0,5 W total lasereffekt) 15 % høyere enn absorpsjonen av XT-50s 445 nm-laserstråle (med 6 W total lasereffekt) for tre. Dette betyr at XT-50 er det beste laserhodet for laserskjæring og gravering av tre og trebaserte materialer av alle laserhoder med enkeltlaserdioder . Med mindre du ønsker å lasergravere tre i mikroskala eller bruke XT-10 til presisjonsprototyping av CNC-maskiner.
I tillegg til det ovennevnte kan Opt Lasers levere tilpassede lasermoduler med flere 405 nm-laserdioder, med for eksempel 15 W eller 30 W total optisk utgangseffekt.
Høy optisk effekttetthet
Optisk effekttetthet, også kjent som lasereffekttetthet, definerer hvor mye lasereffekt som stråles på en prøve per gitt areal. Vanligvis angis den i kW/cm² (kilo watt per centimeter i kvadrat, dvs.103 watt per cm²) eller kW/mm². Denne parameteren er en av de mest avgjørende parameterne for skjæring og gravering i ulike materialer. Den er også ofte viktigere enn den totale optiske effekten til et laserhode. Høyere optisk effekttetthet gjør at et laserhode kan bruke strålen mer effektivt og laserbehandle materialer som ellers ville vært uberørt av laserstrålen. Det gjør også at laserhodet kan bruke laserstrålen mer effektivt og gi mer markante effekter (for eksempel dypere gravering eller bedre kutt). For eksempel vil et laserhode med en gitt optisk effekttetthet som stråles på tre i en gitt tid, gravere dypere enn et annet laserhode med halvparten av den optiske effekttettheten, men som stråler på det samme materialet i dobbelt så lang tid. Dette skyldes at materialets varmeledningsevne har mindre tid til å lede overskuddsvarmen utover. I praksis gjør dette at laserskjæring og gravering går betydelig raskere.
I laserstrålens fokuspunkt har XT-10 en effekt på 1841 kW/cm², noe som gjør den svært effektiv til laserskjæring og gravering av ulike materialer, selv om den er mindre effektiv enn laserhodet XT-50, som har en optisk effekttetthet på 2469 kW/cm².
Dette gjør likevel XT-10-laserhodet vårt til et utmerket valg som en 405 nm-lyskilde med høy lysstyrke. Det bringer det også svært nær XT-50s ytelse når det gjelder gravering av de fleste populære materialer.
Bruksområder
- Mikrogravering med laser
- Presisjonsfremstilling av prototyper på CNC-maskiner
- Bruk som lyskilde med bølgelengde på 405 nm

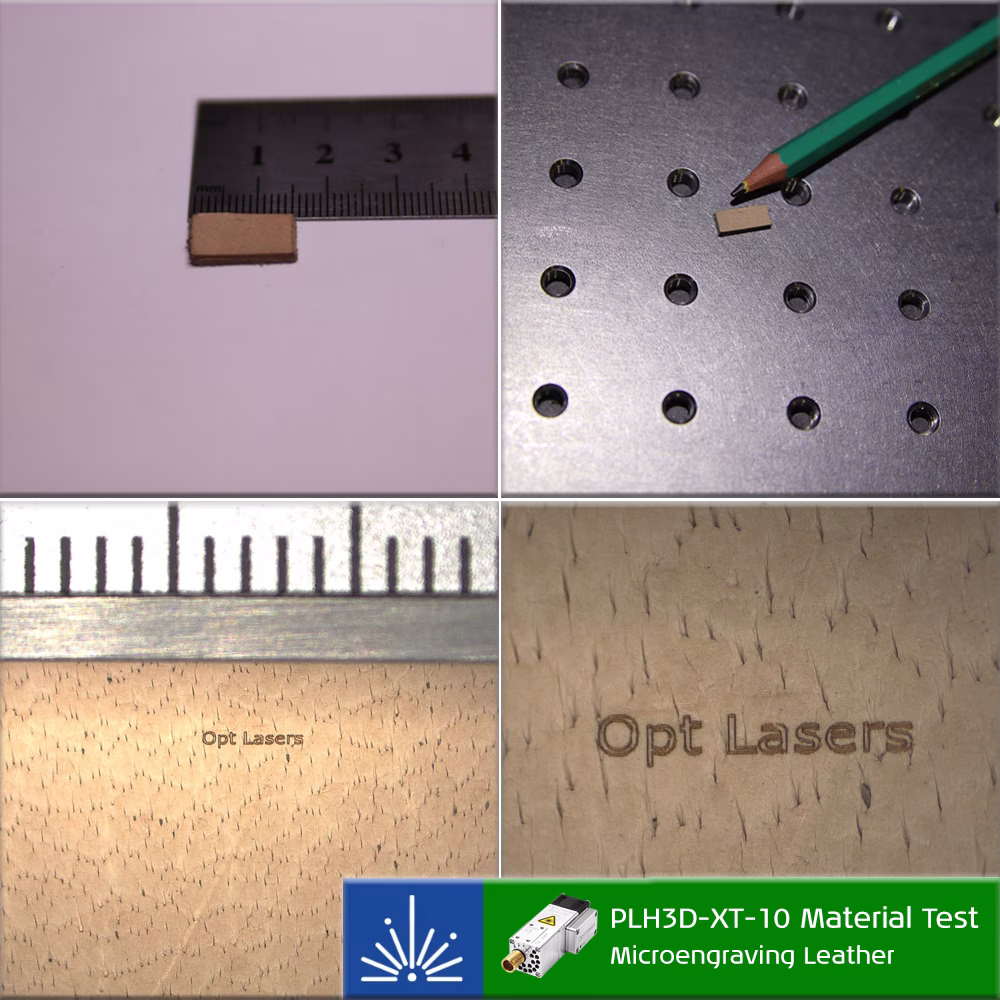

PLH3D-XT-10 - Galleri
Forsiktig!
- Husk at det ikke er et leketøy.
- Laserstråling er farlig selv når den spres eller reflekteres fra en hvilken som helst overflate.
- Bruk alltid et beskyttende laserfilter på CNC-maskinen som er beregnet på 390-480 nm, for å unngå reflektert stråling.
- Pek aldri laserhodet mot mennesker eller dyr.
- Ikke ta på strålen, det kan forårsake brannskader eller andre skader.
- Ikke stirre på strålen eller strålepunktet mens materialet skjæres.
- Laserstråling - Unngå at øyne eller hud utsettes for direkte eller spredt stråling.
- Laserprodukt i klasse 4.
