PLH3D-XT-10 Speciális gravírozó lézerfej
Specifikációk: 8K 2500DPI 10um spot
A legjobb a következőkhöz: Mikroméretű speciális vésés
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
PLH3D-CNC Adapter–Lézerfej kábel (5x22AWG 5,5 m/18 ft) $13.50 $12.15 |
|
|
|
19V 2,5A asztali tápegység a PLH3D-CNC adapterhez USA/UK/EU/AU fali csatlakozóval $21.60 $19.44 |
|
|
|
PLH3D-CNC Adapter–Lézerfej kábel (7 m/22 ft) $13.50 |
|
|
|
$63.00 |
|
|
|
Nagynyomású légrásegítő fúvókakészlet az XT-sorozathoz $89.10 |
|
|
|
$4.50 |
|
|
|
PLH3D magassági referencia eszköz $10.80 |
|
|
|
LaserDock PRO - Lézer CNC-hez mágneses dokkoló állomás $179.10 $143.28 |
Termék leírása

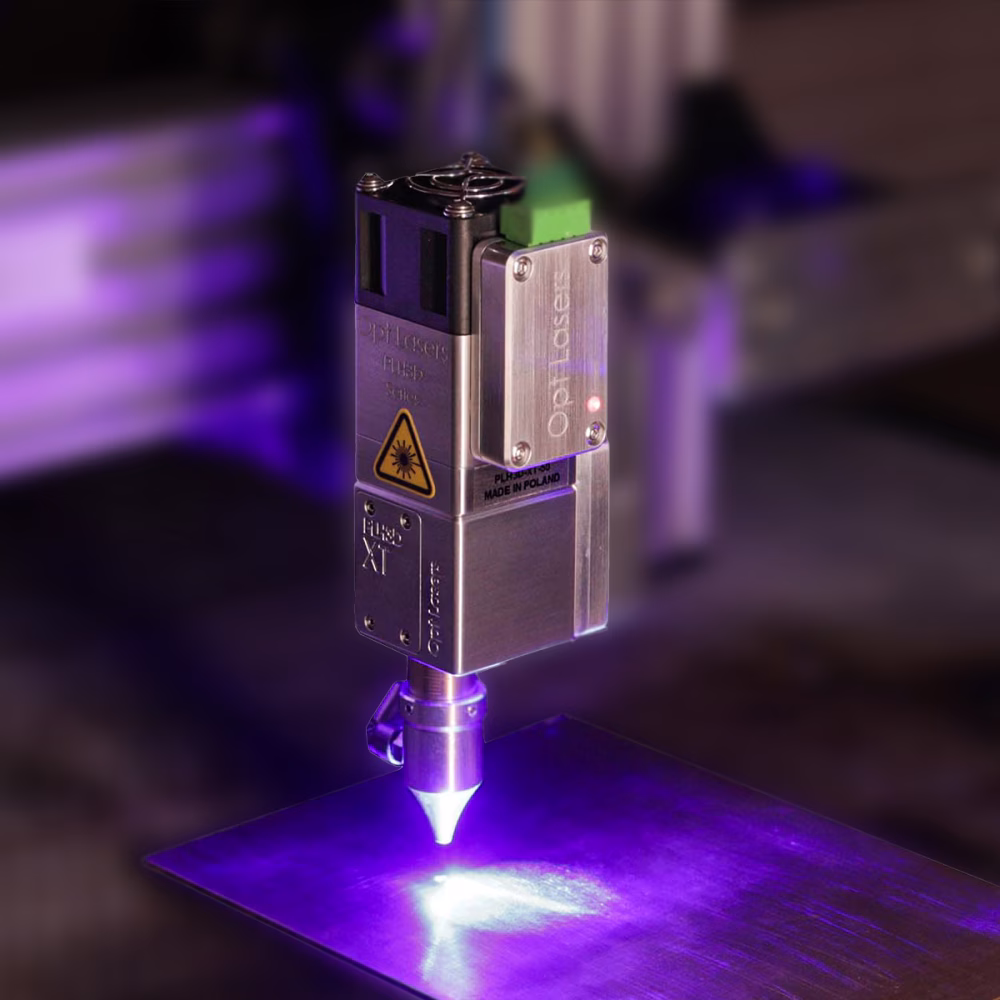

PLH3D-XT-10 - Ultra HD felbontású gravírozó lézerfej
Az XT-10-et speciális lézerfejként fejlesztették ki, rendkívül nagy felbontással és lézerfényerővel. Az XT-10 0,5 W lézerteljesítménnyel 405 nm-es lézer hullámhosszon lehetővé teszi a gravírozást, különösen a mikroméretekben, rendkívül fókuszált lézersugárral, 0,00039" (10 µm) négyzet alakú fókuszált lézerfolttal. Ultrafinom lézervágáshoz is használható. Mindazonáltal a puszta emberi szem csak 338 (valós) DPI-ig képes megkülönböztetni a felbontást. Ez azt jelenti, hogy az XT-10 és XT-50 gravírozó lézerfejekkel gravírozott vagy vágott anyagban nem fog felbontásbeli különbséget látni (kivéve, ha mikroszkóp alatt nézzük), mivel mindkettő meghaladja az emberi szem által megkülönböztethető felbontást. Pontosabban az XT-10 nagyszerű eszköz olyan teljes minták gravírozására, amelyek teljes mérete kisebb, mint 0,031" (0,8 mm). A fókuszponton mért lézer teljesítménysűrűség tekintetében az XT-10 1841 kW/cm², míg az XT-50 lézerfej 2469 kW/cm² teljesítményt kínál.
Az XT-10 lézerfej CNC-gépgyártó cégek és CNC-rendszerintegrátorok számára is kiváló választás. Az XT-10 0,00039" (0,01 mm) lézersugara ugyanis kiváló eszköz az új CNC-gépek vagy CNC-rendszerek precíziós prototípusgyártásához. Ez abból a tényből következik, hogy a lézersugár ugyanúgy viselkedik, miközben a CNC-gép xy-síkján más-más pozícióba mozgatják. Ezért az XT-10 használható a különböző releváns CNC gépelemek hatékonyságának összehasonlítására a legjobb CNC rendszer pontosságának és ismételhetőségének biztosításában. Ezenkívül a lézergravírozott vonalak CNC pontosságú prototípusok készítéséhez való használata érintésmentes módszer, ami sokkal hatékonyabbá teszi e célokra, mint az olyan érintkező megmunkáló eszközök, mint az orsók vagy a végmarók. Valójában bárki használhatja az XT-10-et a meglévő CNC gépe vagy beállítása pontosságának finomhangolására. Ezzel szemben a legtöbb manapság elterjedt CNC-gép pontossága vagy ismételhetősége 0,1 mm (egyesek elérik a 0,05 mm-t), ami azt jelenti, hogy az XT-10 és az XT-50 egyaránt használható erre a célra.
Az XT-10 diódás lézerfej harmadik fő alkalmazási területe a 405 nm-es lézerfényforrásként való felhasználás, mivel az XT-10 lézerdiódája 405 nm-es hullámhosszú lézersugarat bocsát ki.
Összességében az XT-10-et a legjobb az XT-10-et tartalmazó univerzális lézerkiegészítő készletünk részeként megvásárolni, mivel az XT-10 lézerfej-készlet tartalmazza az összes olyan tartozékot, amely gyakorlatilag bármilyen rendszerbe integrálható. Ezenkívül a készletben található tartozékok további, és ami a legfontosabb, hasznos funkciókat biztosítanak Önnek. Ráadásul az XT-10 lézerkészlet ára több mint 200 dollárral alacsonyabb, mint a benne foglalt egyedi készletkomponensek összértéke, miközben nem sokkal magasabb, mint az XT-10 lézerfej ára önmagában.
PLH3D-XT-10 ultraprecíz lézerfej minden CNC-géphez
Adja hozzá az Ön által kiválasztott készletkomponenseket az oldal tetején található Build Your Own Kit szakaszban.
Ne felejtse el kiválasztani a CNC-gépéhez megfelelő lézer-gép tartó és jelzővezetéket!
A termék jellemzői
Mikroszkopikus sugárfolt
A rendkívül fejlett optikai rendszernek és a speciálisan kiválasztott lézerdiódáknak köszönhetően az XT-10 a világ összességében legpontosabb lézerfeje, amely egy mínusz 10 µm-es fókuszált sugárfoltot biztosít. Összehasonlításképpen, a tipikus emberi vörösvértest 5-10 µm, míg egyetlen emberi hajszál átmérője 17-181 µm. A PLH3D-10 foltmérete olyan kicsi, hogy összehasonlítható egy tipikus baktérium hosszával, amely 1-10 µm.
Az XT-10 azonban nem csak a miniatűr vésések gravírozására alkalmas. A hozzáigazítható négyzet alakú lézerfoltnak köszönhetően egyszerűen szándékosan eltolhatja a munkatávolságot néhány milliméterrel, hogy nagyobb lézerfoltméretet érjen el a gravírozáshoz. Nagyobb helyet is kitölthet egy sokkal nagyobb előtolási sebességgel, miután a lézerszoftverben 0,00039" (0,01 mm) vágásértéket állított be.
Rövid hullámhossz - nagymértékben abszorpciós fény
Az XT-10 lézernyalábja 405 nm hullámhosszú, ami az emberi szem számára ibolyaszínűnek tűnik, míg az Opt Lasers lézerfejek többsége 445 nm-es (kék) lézersugarat bocsát ki. Ami még fontosabb, hogy az XT-10 405 nm-es lézersugara sok anyagon még nagyobb abszorpciót tapasztal, mint a 445 nm-es lézersugarak. Gyakorlati szempontból az XT-10-et fali dugó energiahatékonyabbnak fogja találni a választott anyag lézeres megmunkálásához, amennyiben az anyag 405 nm-es hullámhosszúságú abszorpciója körülbelül 3-5-ször nagyobb, mint a 445 nm-es lézerhullámok abszorpciója. Például fa esetében az XT-10 405 nm-es lézersugarának (0,5 W teljes lézerteljesítmény) abszorpciója 15%-kal nagyobb, mint az XT-50 445 nm-es lézersugarának (6 W teljes lézerteljesítmény mellett). Ez azt jelenti, hogy az XT-50 a legjobb lézerfej a fa és fa alapú anyagok lézervágásához és gravírozásához az egy lézerdiódával rendelkező lézerfejek közül. Kivéve, ha mikroméretű fát szeretne lézergravírozni, vagy az XT-10-et CNC-gépek precíziós prototípusok készítéséhez kívánja felhasználni.
A fentieken kívül az Opt Lasers egyedi lézermodulokat is tud biztosítani több 405 nm-es lézerdiódával, amelyek elérik például a 15 W vagy 30 W teljes optikai kimenő teljesítményt.
Nagy optikai teljesítménysűrűség
Az optikai teljesítménysűrűség, más néven lézer teljesítménysűrűség azt határozza meg, hogy egy adott területre mekkora lézerteljesítményt sugároznak egy mintadarabra. Általában kW/cm²-ben (kilowatt/centiméter négyzetméterenként, azaz103 watt/cm²) vagy kW/mm²-ben adják meg. Ez a paraméter az egyik legfontosabb paraméter a különböző anyagok vágásához és gravírozásához. Gyakran fontosabb is, mint a lézerfej teljes optikai teljesítménye. A nagyobb optikai teljesítménysűrűség lehetővé teszi, hogy a lézerfej hatékonyabban használja a lézersugarat, és olyan anyagokat is lézerrel dolgozzon fel, amelyeket egyébként a lézersugár nem érintene. Azt is lehetővé teszi, hogy a lézerfej hatékonyabban használja a lézersugarat, és kifejezettebb hatásokat eredményez (például mélyebb gravírozást vagy jobb vágást). Például egy adott optikai teljesítménysűrűségű lézerfej egy adott ideig fára sugározva mélyebben gravírozza a fát, mint egy másik lézerfej, amely fele akkora optikai teljesítménysűrűséggel rendelkezik, és kétszer annyi ideig sugározza ugyanarra az anyagra. Ennek oka, hogy az anyag hővezető képességének köszönhetően kevesebb idő áll rendelkezésre a felesleges hő kifelé áramlásához. Összességében a gyakorlatban ez jelentősen felgyorsítja a lézervágási és -gravírozási folyamatokat.
A lézersugár fókuszpontjában az XT-10 lézerfej 1841 kW/cm² teljesítménysűrűséget biztosít, ami nagyon hatékony a különböző anyagok lézervágásához és gravírozásához, bár kevésbé hatékony, mint az XT-50 lézerfej, amely 2469 kW/cm² optikai teljesítménysűrűséggel rendelkezik.
Mindemellett ez teszi az XT-10 lézerfejünket kiváló választássá nagy fényerejű 405 nm-es fényforrásként. Emellett nagyon közel hozza az XT-50 teljesítményét a népszerű anyagok többségének gravírozásához.
Alkalmazások
- Mikrogravírozás lézerrel
- CNC gépi precíziós prototípusgyártás
- Használat 405 nm hullámhosszú fényforrásként

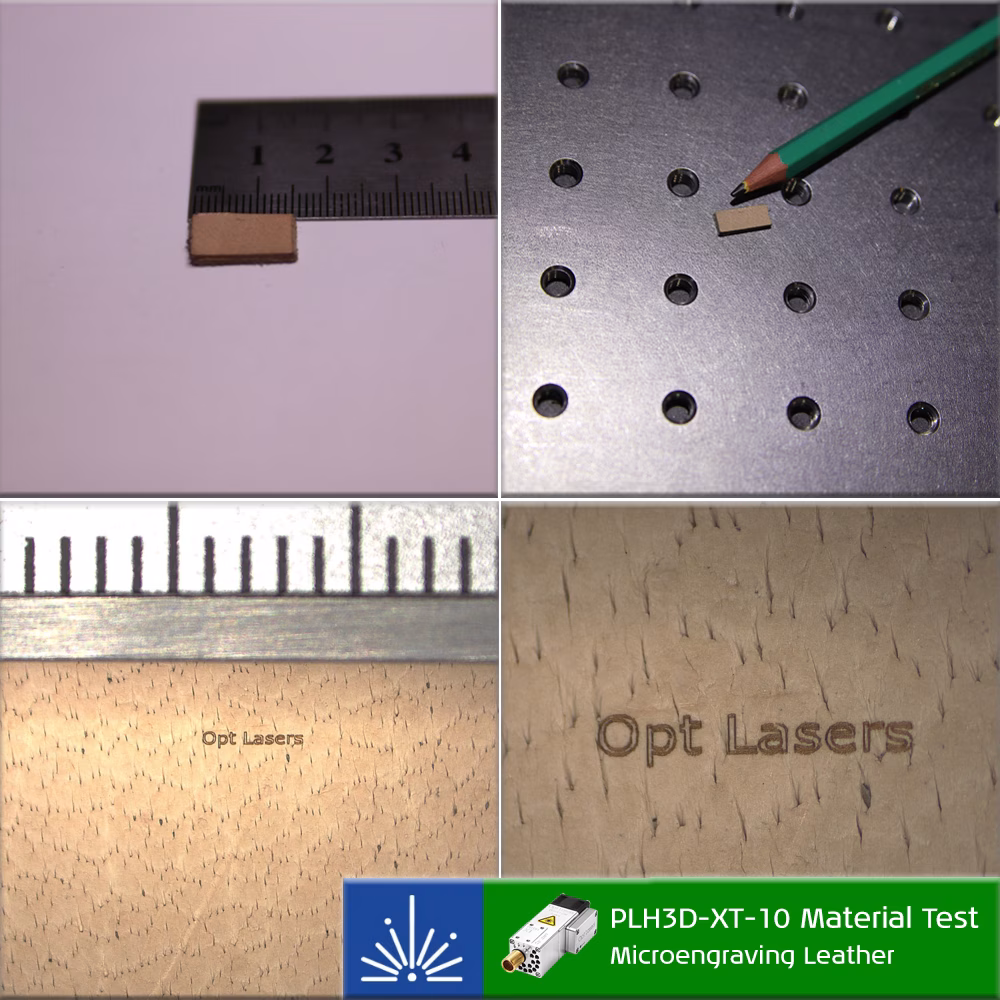

PLH3D-XT-10 - Galéria
Vigyázat!
- Ne feledje, hogy ez nem játék.
- A lézersugárzás bármilyen felületről szórva vagy visszaverődve is veszélyes.
- A visszavert sugárzás elkerülése érdekében mindig használjon megfelelő védő lézerszűrőt a 390 - 480 nm-re dedikált CNC gépén.
- Soha ne irányítsa a lézerfejet emberekre vagy állatokra.
- Ne érintse meg a sugárnyalábot, égési sérüléseket vagy más sérüléseket okozhat.
- Ne bámulja a sugárnyalábot vagy a sugárfoltot az anyag vágása közben.
- Lézersugárzás - Kerülje a szem vagy a bőr közvetlen vagy szórt sugárzásnak való kitettségét.
- 4. osztályú lézertermék.
