PLH3D-XT-10 Gespecialiseerde laserkop voor graveren
Specificaties: 0,5W optisch vermogen, 8K 2500DPI 10um spot
Geschikt voor: Gespecialiseerd graveren op microschaal
Build Your Own Kit | Full Upgrades in Description
|
|
|
$199.00 $179.10 |
|
|
|
PLH3D-CNC Adapter naar Laserkop Kabel (5x22AWG 5,5 m/18 ft) $15.00 $13.50 |
|
|
|
19V 2,5A Desktop Voeding voor PLH3D-CNC Adapter met US/UK/EU/AU Muurstekker $24.00 $21.60 |
|
|
|
PLH3D-CNC Adapter naar Laser Kop Kabel (7 m/22 ft) $15.00 |
|
|
|
$70.00 |
|
|
|
Hogedruk-luchtverhogingsset voor XT-serie $99.00 |
|
|
|
$5.00 |
|
|
|
PLH3D hoogte referentie hulpmiddel $12.00 |
|
|
|
LaserDock PRO - Laser naar CNC Magnetisch docking station $199.00 $159.20 |
Productbeschrijving

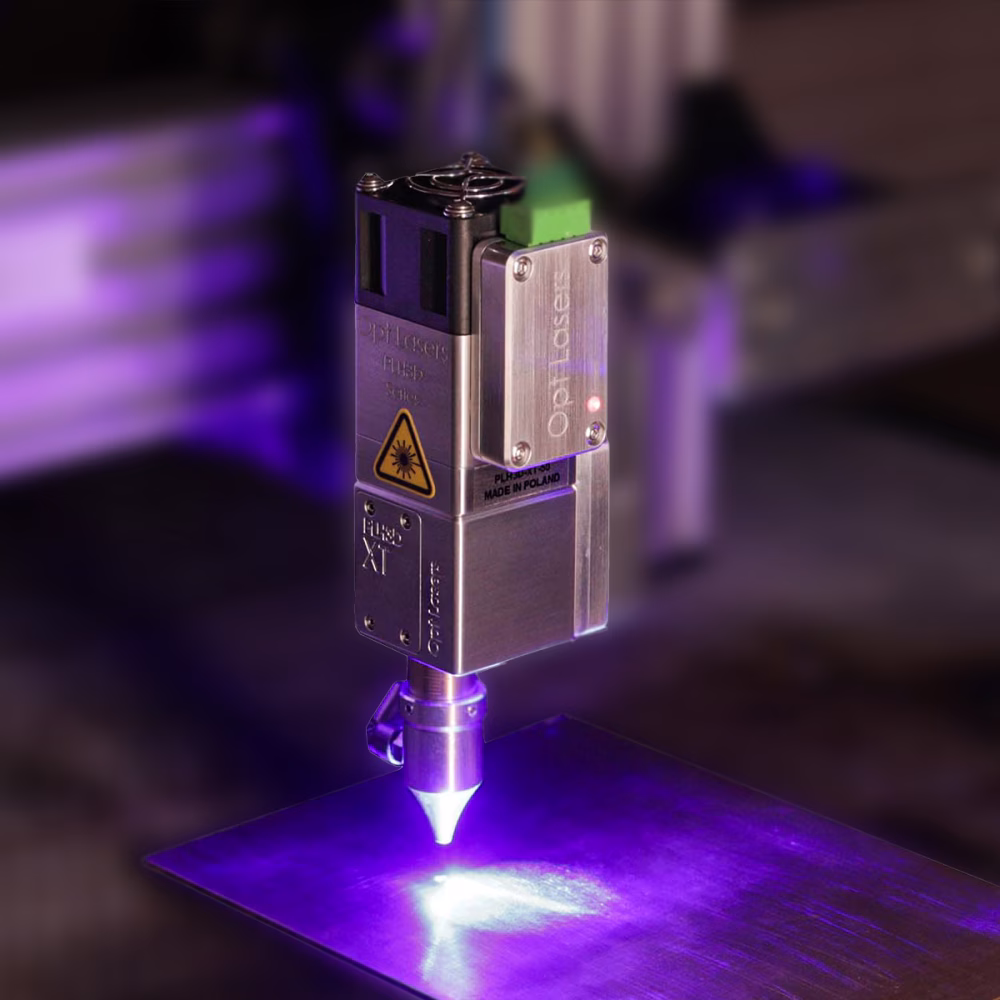

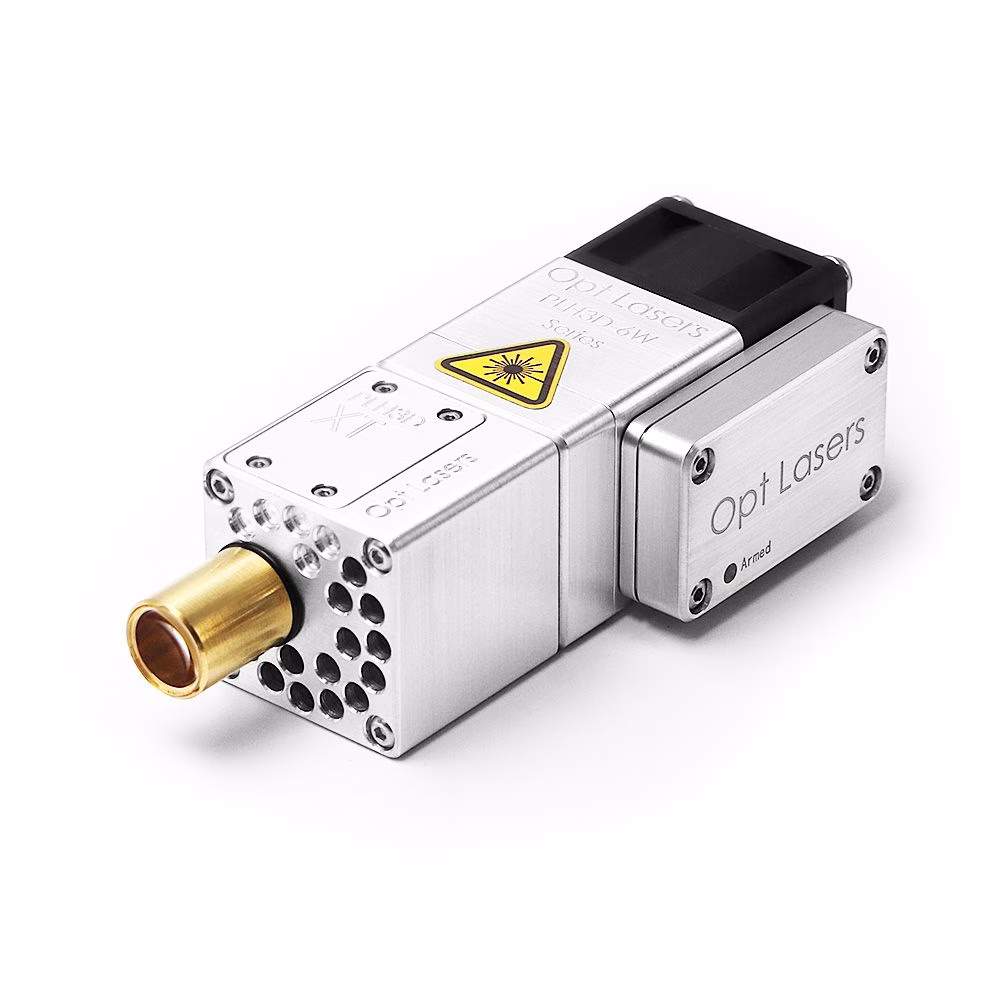

PLH3D-XT-10 - Ultra HD definitie graveerlaserkop
XT-10 is ontwikkeld als een gespecialiseerde laserkop met een extreem hoge resolutie en laserhelderheid. Met de XT-10, met 0,5 W laservermogen bij een lasergolflengte van 405 nm, kun je graveren, vooral op microscopische schaal, met een extreem gefocuste laserstraal met een 0,00039" (10 µm) vierkante gefocuste laserspot. Het kan ook worden gebruikt voor ultrafijn lasersnijden. Een blote oog kan echter slechts een resolutie tot 338 (werkelijke) DPI onderscheiden. Dit betekent dat je geen verschil in resolutie zult zien in het materiaal dat gegraveerd of gesneden is met XT-10 en XT-50 graveerlaserkoppen (tenzij je het onder een microscoop bekijkt), omdat beide de resolutie die het menselijk oog kan onderscheiden overschrijden. Meer specifiek is de XT-10 een geweldig gereedschap voor het graveren van hele ontwerpen die minder dan 0,031" (0,8 mm) groot zijn. In termen van laser vermogensdichtheid op de focusplaats biedt de XT-10 1841 kW/cm², terwijl de XT-50 laserkop 2469 kW/cm² biedt.
De XT-10 laserkop is ook een goede keuze voor CNC machinebouwers en CNC systeemintegrators. Dit komt omdat de laserstraal van de XT-10 van 0,00039" (0,01 mm) een geweldig hulpmiddel is voor nauwkeurige prototyping van nieuwe CNC machines of CNC systemen. Dit volgt uit het feit dat de laserstraal zich hetzelfde gedraagt wanneer deze naar een andere positie op het xy-vlak van de CNC-machine wordt verplaatst. Daarom kan de XT-10 worden gebruikt voor het vergelijken van de efficiëntie van verschillende relevante CNC machinecomponenten voor het leveren van de beste CNC systeemprecisie en herhaalbaarheid. Daarnaast is het gebruik van lasergegraveerde lijnen voor het maken van CNC nauwkeurigheidsprototypes een contactloze methode, waardoor het veel efficiënter is voor deze doeleinden dan gereedschappen die contact maken met de machine, zoals spindels of frezen. In feite kan iedereen de XT-10 gebruiken om de nauwkeurigheid van zijn bestaande CNC machine of opstelling aan te passen. Daarentegen hebben de meeste populaire CNC machines tegenwoordig een nauwkeurigheid of herhaalbaarheid van 0,1 mm (sommige halen 0,05 mm), wat betekent dat zowel de XT-10 als de XT-50 voor dit doel gebruikt kunnen worden.
De derde belangrijke toepassing van de XT-10 diodelaserkop is het gebruik als 405 nm laserlichtbron, omdat de laserdiode van de XT-10 een laserstraal uitzendt met een golflengte van 405 nm.
Over het geheel genomen kan de XT-10 het beste worden aangeschaft als onderdeel van onze Universele Laser Add-on kit met XT-10, omdat de XT-10 laserkop kit alle accessoires bevat die u nodig hebt om de kop in vrijwel elk systeem te integreren. Bovendien bieden de meegeleverde accessoires u extra, en vooral nuttige, functionaliteiten. Bovendien is de prijs van de XT-10 laserkit meer dan $200 lager dan de totale waarde van alle meegeleverde individuele kitonderdelen, terwijl hij niet veel hoger is dan de prijs van de XT-10 laserkop alleen.
PLH3D-XT-10 Ultra Precieze Laserkop voor Alle CNC Machines
Voeg de door u gekozen kitonderdelen toe in het gedeelte Bouw uw eigen kit bovenaan de pagina.
Vergeet niet de juiste laser-naar-machine montage en signaaldraad voor je CNC machine te kiezen!
Productkenmerken
Microscopische bundelvlek
Dankzij een zeer geavanceerd optisch systeem en speciaal geselecteerde laserdiodes is de XT-10 de meest nauwkeurige laserkop ter wereld, met een minuscule gefocuste bundelvlek van 10 µm. Ter vergelijking: de typische rode bloedcel van een mens is 5-10 µm, terwijl de diameter van een enkele menselijke haar 17-181 µm is. De puntgrootte van PLH3D-10 is zo klein dat deze vergeleken kan worden met de lengte van een typische bacterie, die 1-10 µm is.
De XT-10 is echter niet alleen geschikt voor het graveren van minuscule gravures. Dankzij de aanpasbare vierkante laserspot kun je de werkafstand opzettelijk enkele milimeters verschuiven om een grotere laserspot te graveren. Je kunt ook een grotere ruimte vullen met een veel hogere voedingssnelheid, nadat je de kerf hebt ingesteld op 0,00039" (0,01 mm) in je lasersoftware.
Korte golflengte - zeer absorberend licht
De laserstraal van de XT-10 heeft een golflengte van 405 nm, die voor het menselijk oog violet van kleur is, terwijl de meeste laserkoppen van Opt Lasers een (blauwe) laserstraal van 445 nm uitzenden. Belangrijker is dat de 405 nm laserstraal van de XT-10 een nog hogere absorptie op veel materialen ondervindt dan de 445 nm laserstralen. In de praktijk zult u merken dat de XT-10 energiezuiniger is voor het bewerken van uw materiaal zolang de absorptie van de 405 nm golflengte van uw materiaal ongeveer 3-5 keer hoger is dan de absorptie van de 445 nm lasergolflengte. Voor hout bijvoorbeeld is de absorptie van de 405 nm laserstraal van de XT-10 (met een totaal laservermogen van 0,5 W) 15% hoger dan de 445 nm laserstraal van de XT-50 (met een totaal laservermogen van 6 W). Dit betekent dat de XT-50 van alle laserkoppen met enkele laserdiodes de beste laserkop is voor het lasersnijden en -graveren van hout en materialen op houtbasis. Tenzij u hout op microschaal wilt lasergraveren of de XT-10 wilt gebruiken voor precisieprototypes op CNC-machines.
In aanvulling op het bovenstaande kan Opt Lasers aangepaste lasermodules leveren met meerdere 405 nm laserdiodes, die bijvoorbeeld 15 W of 30 W optisch vermogen kunnen leveren.
Hoge optische vermogensdichtheid
Optische vermogensdichtheid, ook bekend als laser vermogensdichtheid, definieert hoeveel laservermogen er per gegeven oppervlakte op een preparaat wordt gestraald. Gewoonlijk wordt deze opgegeven in kW/cm² (kilo Watt per vierkante centimeter, d.w.z.103 Watt per cm²) of kW/mm². Deze parameter is een van de meest cruciale parameters voor het snijden en graveren van verschillende materialen. Hij is ook vaak belangrijker dan het totale optische vermogen van een laserkop. Met een hogere optische vermogensdichtheid kan een laserkop zijn straal efficiënter gebruiken en materialen laseren die anders onaangeroerd zouden blijven door de laserstraal. Het stelt een laserkop ook in staat om zijn laserstraal efficiënter te gebruiken en levert meer uitgesproken effecten op (bijvoorbeeld dieper graveren of een betere snede). Een laserkop met een bepaalde optische vermogensdichtheid die gedurende een bepaalde tijd op hout wordt gericht, zal bijvoorbeeld dieper graveren dan een tweede laserkop met de helft van de optische vermogensdichtheid die tweemaal zo lang op hetzelfde materiaal wordt gericht. Dit komt omdat de thermische geleidbaarheid van het materiaal minder tijd heeft om de overtollige warmte naar buiten af te voeren. In de praktijk maakt dit lasersnijden en -graveren aanzienlijk sneller.
In het brandpunt van de laserstraal biedt de XT-10 1841 kW/cm², waardoor hij zeer efficiënt is voor het lasersnijden en -graveren van verschillende materialen, hoewel minder efficiënt dan de XT-50 laserkop, die een optische vermogensdichtheid van 2469 kW/cm² heeft.
Desondanks maakt dit onze XT-10 laserkop een uitstekende keuze als 405 nm lichtbron met hoge helderheid. Het komt ook heel dicht in de buurt van de prestaties van de XT-50 voor het graveren van de meeste populaire materialen.
Toepassingen
- Micro graveren met laser
- CNC machine precisie prototyping
- Gebruik als lichtbron met een golflengte van 405 nm
PLH3D-XT-10 - Galerij
Let op:
- Onthoud dat het geen speelgoed is.
- Laserstraling is gevaarlijk, zelfs als het wordt verstrooid of gereflecteerd vanaf een willekeurig oppervlak.
- Gebruik altijd een goed beschermd laserfilter op uw CNC machine voor 390 - 480 nm om gereflecteerde straling te voorkomen.
- Richt de laserkop nooit op mensen of dieren.
- Raak de straal niet aan, dit kan brandwonden of andere verwondingen veroorzaken.
- Kijk niet naar de straal of de straalvlek terwijl het materiaal wordt gesneden.
- Laserstraling - Vermijd blootstelling van ogen of huid aan directe of verstrooide straling.
- Klasse 4 laserproduct.
