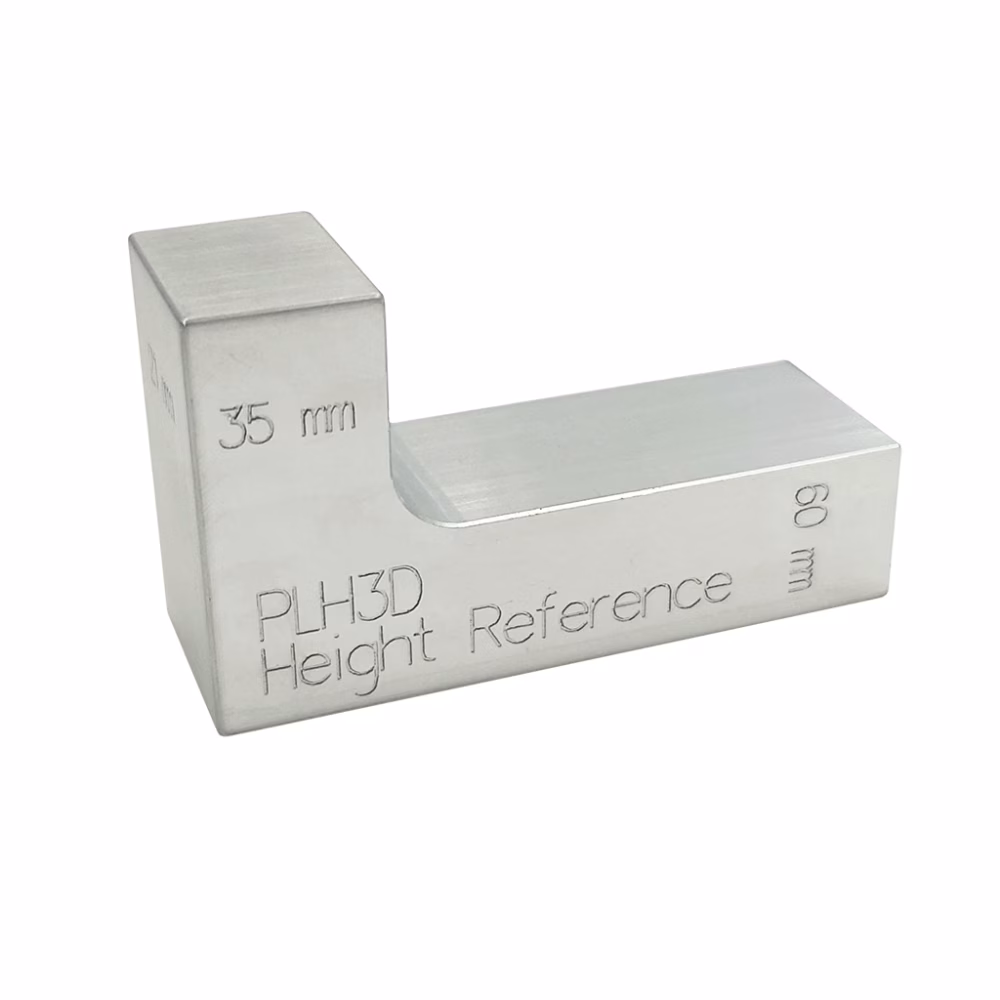

Ferramenta de referência de altura PLH3D

A ferramenta de referência de altura PLH3D (HRT) é utilizada para definir inicialmente uma cabeça de laser da série PLH3D na sua distância de trabalho nominal. Dependendo do modelo do laser, a HRT pode ser utilizada para definir uma distância de 60, 35 ou 21 mm (2,362, 1,377 ou 0,827 polegadas) do plano de trabalho.

Como utilizar a Ferramenta de Referência em Altura:

• Monte a cabeça do laser na sua máquina CNC.
• Colocar a HRT sobre o material processado e baixar a cabeça do laser até que esta fique posicionada ligeiramente acima da superfície superior da HRT.
• Quando estiver muito próximo do HRT, diminuir o laser em 0,5 mm para garantir um ajuste cuidadoso e evitar qualquer risco de esmagamento do HRT e do material.
• Montar a cabeça do laser na sua máquina CNC.

Qual é a diferença entre uma distância de trabalho mais curta e uma distância de trabalho mais longa?

• Uma distância de trabalho mais curta para uma determinada lente resulta num tamanho de ponto de feixe mais pequeno (foco mais apertado) e, por conseguinte, numa maior densidade de potência. É frequentemente utilizada para gravações de maior resolução, gravações de maior velocidade, corte de materiais que são ou não, ou em qualquer altura em que se prefira uma maior densidade de potência. No entanto, o feixe também converge e diverge mais rapidamente para um foco mais próximo, pelo que nem sempre é recomendado para cortar todos os materiais.
• Uma distância de trabalho mais longa produz um ponto de feixe maior e, por conseguinte, uma densidade de potência mais baixa. É normalmente preferida para gravar uma linha mais larga, cortar um material mais espesso devido à convergência e divergência reduzidas, ou quando é necessária uma longa distância entre a cabeça do laser e o plano do objeto a gravar. Para definir a distância de trabalho da lente tripla montada de alta resolução frequentemente escolhida para a série PLH3D, recomendamos o acessório PLH3D-Series Focus Adjuster.
