Tête laser de gravure spécialisée PLH3D-XT-10
Spécifications : 0,5W de puissance optique, 8K 2500DPI 10um spot
Idéal pour : Gravure spécialisée à micro-échelle
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
Câble de l’adaptateur PLH3D-CNC à la tête laser (5x22AWG 5,5 m/18 ft) $13.50 $12.15 |
|
|
|
Alimentation de bureau 19V 2.5A pour PLH3D-CNC Adaptateur avec prise murale US/UK/EU/AU $21.60 $19.44 |
|
|
|
Câble Adaptateur PLH3D-CNC vers Tête Laser (7 m/22 ft) $13.50 |
|
|
|
$63.00 |
|
|
|
Kit de buse d'assistance pneumatique haute pression pour la série XT $89.10 |
|
|
|
$4.50 |
|
|
|
Outil de référence de hauteur PLH3D $10.80 |
|
|
|
LaserDock PRO - Station d'accueil magnétique pour laser et CNC $179.10 $143.28 |
Description du produit

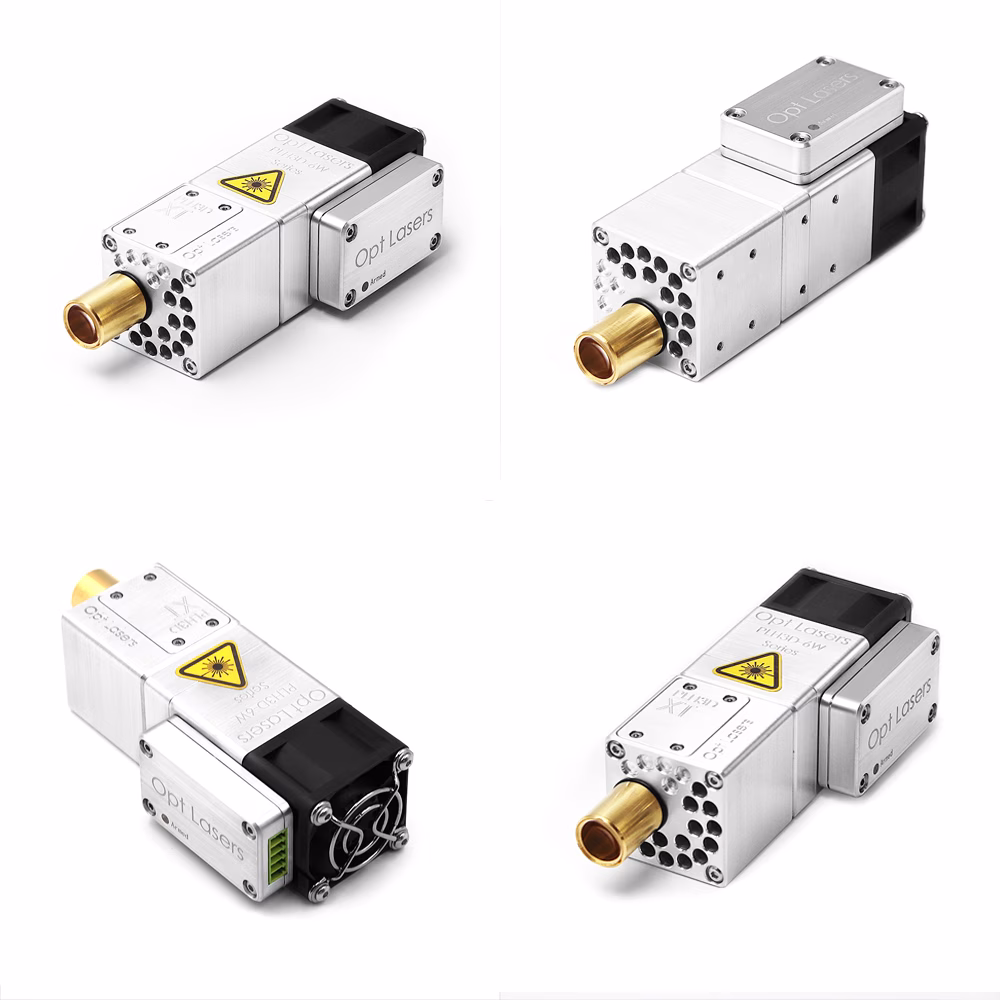

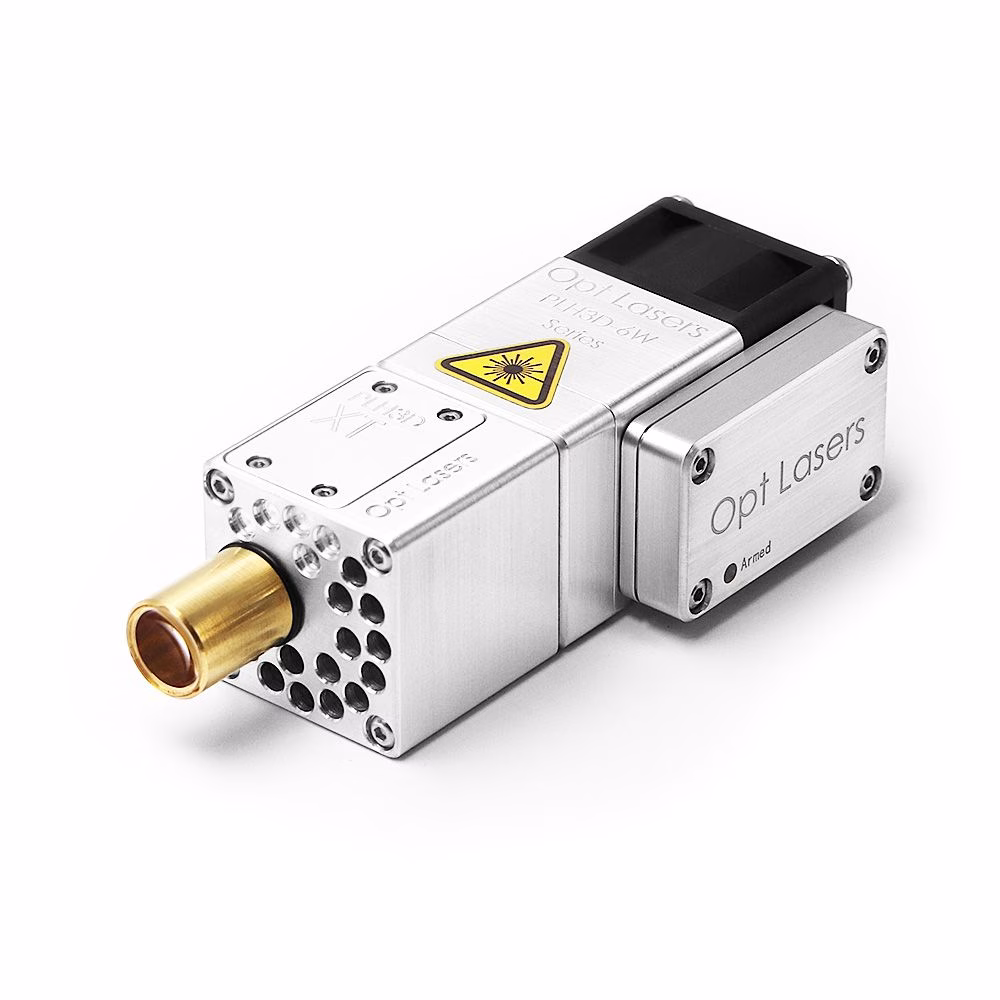

PLH3D-XT-10 - Tête laser de gravure à définition ultra HD
XT-10 a été développée comme une tête laser spécialisée avec une résolution et une luminosité laser extrêmement élevées. XT-10, avec une puissance laser de 0,5 W à une longueur d'onde de 405 nm, vous permet de graver, en particulier à l'échelle microscopique, avec un faisceau laser extrêmement focalisé avec un spot laser focalisé de 10 µm de côté. Il peut également être utilisé pour la découpe laser ultrafine. Néanmoins, l'œil humain ne peut distinguer une résolution que jusqu'à 338 DPI (dans la réalité). Cela signifie que vous ne verrez pas la différence de résolution dans le matériau gravé ou découpé avec les têtes laser de gravure XT-10 et XT-50 (sauf si vous les observez au microscope), car elles dépassent toutes deux la résolution que l'œil humain peut distinguer. Plus précisément, le XT-10 est un outil idéal pour graver des dessins entiers dont la taille totale est inférieure à 0,031" (0,8 mm). En termes de densité de puissance laser au point focal, le XT-10 offre 1841 kW/cm², tandis que la tête laser XT-50 offre 2469 kW/cm².
La tête laser XT-10 est également un excellent choix pour les entreprises de fabrication de machines CNC et les intégrateurs de systèmes CNC. En effet, le faisceau laser de 0,01 mm (0,00039") du XT-10 est un excellent outil pour le prototypage de précision de nouvelles machines ou de nouveaux systèmes CNC. Cela s'explique par le fait que le faisceau laser se comporte de la même manière lorsqu'il est déplacé vers une position différente sur le plan xy de la machine CNC. Le XT-10 peut donc être utilisé pour comparer l'efficacité de différents composants de machines CNC à fournir la meilleure précision et répétabilité du système CNC. En outre, l'utilisation de lignes gravées au laser pour le prototypage de précision CNC est une méthode sans contact, ce qui la rend beaucoup plus efficace à ces fins que les outils de traitement par contact tels que les broches ou les fraises. En fait, tout le monde peut utiliser le XT-10 pour améliorer la précision de sa machine ou de son installation CNC existante. En revanche, la plupart des machines CNC actuelles ont une précision ou une répétabilité de 0,1 mm (certaines atteignent 0,05 mm), ce qui signifie que le XT-10 et le XT-50 peuvent tous deux être utilisés à cette fin.
La troisième application principale de la tête laser à diode XT-10 est son utilisation comme source de lumière laser à 405 nm, puisque la diode laser du XT-10 émet un faisceau laser d'une longueur d'onde de 405 nm.
Dans l'ensemble, il est préférable d'acheter le XT-10 dans le cadre de notre kit d'extension laser universel avec XT-10, car le kit de la tête laser XT-10 contient tous les accessoires dont vous avez besoin pour l'intégrer dans pratiquement n'importe quel système. En outre, les accessoires fournis par le kit vous offrent des fonctionnalités supplémentaires et surtout utiles. De plus, le prix du kit laser XT-10 est inférieur de plus de 200 $ à la valeur totale de tous les composants individuels inclus dans le kit, tout en n'étant pas beaucoup plus élevé que le prix de la tête laser XT-10 seule.
Tête laser ultra précise PLH3D-XT-10 pour toutes les machines CNC
Ajoutez les composants du kit que vous avez choisi dans la section Construisez votre propre kit en haut de la page.
N'oubliez pas de sélectionner le montage laser-machine et le câble de signal adaptés à votre machine CNC !
Caractéristiques du produit
Spot de faisceau microscopique
Grâce à un système optique très avancé et à des diodes laser spécialement sélectionnées, la XT-10 est la tête laser la plus précise au monde, avec un spot de faisceau minuscule de 10 µm. À titre de comparaison, le diamètre d'un globule rouge humain typique est de 5 à 10 µm, tandis que celui d'un cheveu humain est de 17 à 181 µm. La taille du spot du PLH3D-10 est si petite qu'elle peut être comparée à la longueur d'une bactérie typique, qui est de 1 à 10 µm.
Le XT-10 n'est cependant pas uniquement destiné à la réalisation de gravures minuscules. Grâce à son spot laser carré ajustable, vous pouvez simplement décaler délibérément sa distance de travail de quelques millimètres pour obtenir une taille de spot laser plus grande pour la gravure. Vous pouvez également remplir un espace plus grand à une vitesse d'avance beaucoup plus importante, après avoir réglé le trait de scie à 0,01 mm dans votre logiciel laser.
Courte longueur d'onde - Lumière très absorbante
Le faisceau laser du XT-10 a une longueur d'onde de 405 nm, qui apparaît violette à l'œil humain, alors que la majorité des têtes laser d'Opt Lasers émettent des faisceaux laser de 445 nm (bleus). Plus important encore, le faisceau laser de 405 nm du XT-10 présente une absorption encore plus élevée sur de nombreux matériaux que les faisceaux laser de 445 nm. Plus concrètement, vous constaterez que le XT-10 est plus économe en énergie pour le traitement laser du matériau de votre choix tant que l'absorption de la longueur d'onde de 405 nm de votre matériau est environ 3 à 5 fois plus élevée que son absorption des faisceaux laser de 445 nm. Par exemple, pour le bois, l'absorption du faisceau laser 405 nm du XT-10 (0,5 W de puissance laser totale) est 15 % plus élevée que celle du faisceau laser 445 nm du XT-50 (avec 6 W de puissance laser totale). Cela signifie que la XT-50 est la meilleure tête laser pour la découpe et la gravure laser du bois et des matériaux à base de bois parmi les têtes laser dotées de diodes laser uniques. A moins que vous ne souhaitiez graver au laser du bois à une échelle microscopique ou utiliser la XT-10 pour le prototypage de précision des machines CNC.
En plus de ce qui précède, Opt Lasers peut fournir des modules laser personnalisés avec plusieurs diodes laser de 405 nm, atteignant par exemple 15 W ou 30 W de puissance optique totale de sortie.
Densité de puissance optique élevée
La densité de puissance optique, également connue sous le nom de densité de puissance laser, définit la quantité de puissance laser envoyée sur un échantillon pour une surface donnée. Elle est généralement exprimée en kW/cm² (kilo Watts par centimètre carré, soit103 Watts par cm²) ou en kW/mm². Ce paramètre est l'un des plus importants pour la découpe et la gravure de différents matériaux. Il est souvent plus important que la puissance optique totale d'une tête laser. Une densité de puissance optique plus élevée permet à une tête laser d'utiliser son faisceau plus efficacement et de traiter au laser des matériaux qui, autrement, ne seraient pas touchés par le faisceau laser. Elle permet également à une tête laser d'utiliser son faisceau de manière plus efficace et d'obtenir des effets plus prononcés (par exemple, une gravure plus profonde ou une meilleure coupe). Par exemple, une tête laser avec une densité de puissance optique donnée, projetée sur du bois pendant un temps donné, le gravera plus profondément qu'une seconde tête laser avec une densité de puissance optique deux fois moindre, projetée sur le même matériau pendant deux fois plus de temps. Cela s'explique par le fait que la conductivité thermique du matériau a moins de temps pour évacuer l'excès de chaleur vers l'extérieur. Dans l'ensemble, les processus de découpe et de gravure au laser sont donc nettement plus rapides.
Au point de focalisation du faisceau laser, le XT-10 offre une puissance de 1841 kW/cm², ce qui le rend très efficace pour la découpe et la gravure au laser de divers matériaux, bien que moins que la tête laser XT-50, qui a une densité de puissance optique de 2469 kW/cm².
Néanmoins, cela fait de notre tête laser XT-10 un excellent choix en tant que source de lumière 405 nm à haute luminosité. Elle se rapproche également des performances de la tête XT-50 pour la gravure de la majorité des matériaux courants.
Applications
- Micro-gravure au laser
- Prototypage de précision sur machine CNC
- Utilisation comme source lumineuse de longueur d'onde 405 nm

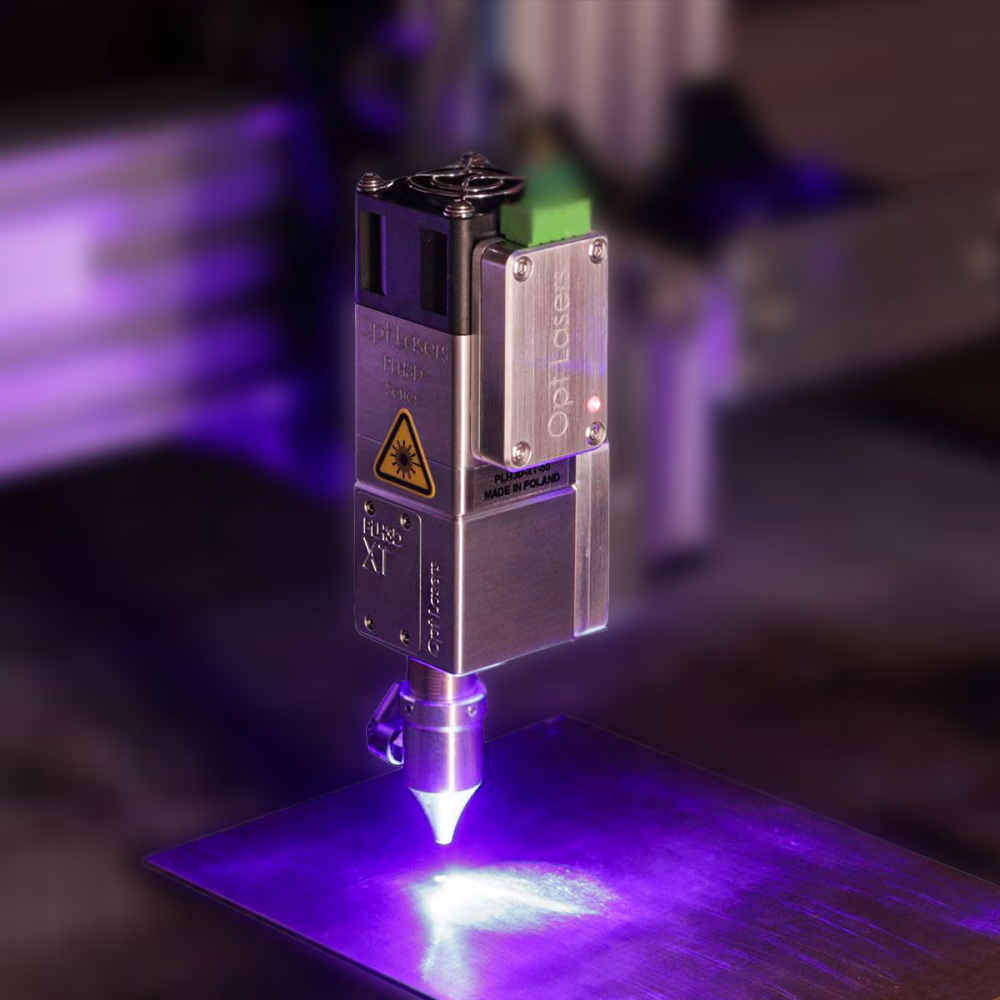

PLH3D-XT-10 - Galerie
Attention :
- N'oubliez pas qu'il ne s'agit pas d'un jouet.
- Le rayonnement laser est dangereux, même lorsqu'il est diffusé ou réfléchi par une surface quelconque.
- Utilisez toujours un filtre laser de protection approprié sur votre machine CNC dédiée à la longueur d'onde 390 - 480 nm afin d'éviter les radiations réfléchies.
- Ne dirigez jamais la tête du laser vers des personnes ou des animaux.
- Ne touchez pas le faisceau, cela pourrait provoquer des brûlures ou d'autres blessures.
- Ne fixez pas le faisceau ou le point du faisceau pendant la découpe du matériau.
- Rayonnement laser - Éviter l'exposition des yeux ou de la peau au rayonnement direct ou diffusé.
- Produit laser de classe 4.
