Descrizione del prodotto

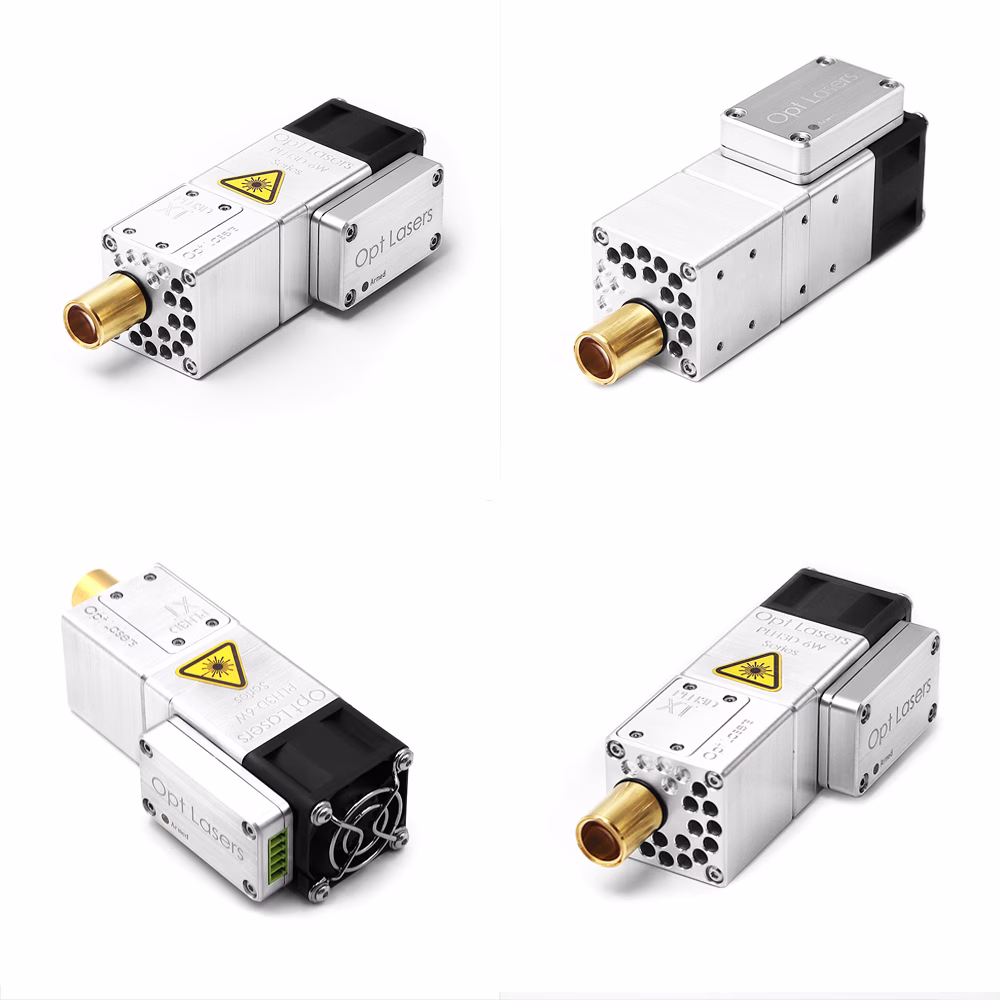

PLH3D-XT-10 - Testa laser per incisione a definizione ultra HD
XT-10 è stata sviluppata come testa laser specializzata con risoluzione e luminosità laser estremamente elevate. XT-10, con una potenza laser di 0,5 W alla lunghezza d'onda di 405 nm, consente di incidere, in particolare su microscala, con un fascio laser estremamente focalizzato con un punto laser quadrato da 0,00039" (10 µm). Può anche essere utilizzato per il taglio laser ultra-fine. Tuttavia, un occhio umano nudo è in grado di distinguere la risoluzione solo fino a 338 DPI (nella vita reale). Ciò significa che non si noterà la differenza di risoluzione nel materiale inciso o tagliato con le teste laser XT-10 e XT-50 (a meno che non vengano osservate al microscopio), poiché entrambe superano la risoluzione che l'occhio umano può distinguere. In particolare, XT-10 è un ottimo strumento per l'incisione di interi disegni di dimensioni totali inferiori a 0,031" (0,8 mm). In termini di densità di potenza laser nel punto di messa a fuoco, XT-10 offre 1841 kW/cm², mentre la testa laser XT-50 offre 2469 kW/cm².
La testa laser XT-10 è un'ottima scelta anche per le aziende che producono macchine CNC e per gli integratori di sistemi CNC. Infatti, il raggio laser da 0,00039" (0,01 mm) di XT-10 è un ottimo strumento per la prototipazione di precisione di nuove macchine o sistemi CNC. Ciò deriva dal fatto che il raggio laser si comporta allo stesso modo anche se spostato in una posizione diversa sul piano xy della macchina CNC. Pertanto, XT-10 può essere utilizzato per confrontare l'efficienza di diversi componenti di macchine CNC per fornire la migliore precisione e ripetibilità del sistema CNC. Inoltre, l'uso di linee incise al laser per la prototipazione di precisione CNC è un metodo senza contatto, che lo rende molto più efficiente per questi scopi rispetto agli strumenti di lavorazione a contatto come mandrini o frese. In effetti, chiunque può utilizzare XT-10 per regolare la precisione della propria macchina o configurazione CNC esistente. Al contrario, le macchine CNC più diffuse al giorno d'oggi hanno una precisione o ripetibilità di 0,1 mm (alcune raggiungono 0,05 mm), il che significa che sia l'XT-10 che l'XT-50 possono essere utilizzati a questo scopo.
La terza applicazione principale della testa laser a diodi XT-10 è l'utilizzo come sorgente di luce laser a 405 nm, poiché il diodo laser di XT-10 emette un raggio laser con lunghezza d'onda di 405 nm.
In generale, XT-10 è meglio acquistato come parte del nostro kit di aggiunta laser universale con XT-10, poiché il kit della testa laser XT-10 contiene tutti gli accessori necessari per integrarlo praticamente con qualsiasi sistema. Inoltre, gli accessori forniti dal kit forniscono funzionalità aggiuntive e soprattutto utili. Inoltre, il prezzo del kit laser XT-10 è inferiore di oltre 200 dollari rispetto al valore totale di tutti i singoli componenti del kit, pur non essendo molto superiore al prezzo della testa laser XT-10 da sola.
PLH3D-XT-10 Testa laser ultra precisa per tutte le macchine CNC
Aggiungere i componenti del kit scelti nella sezione Costruisci il tuo kit in cima alla pagina.
Ricordatevi di selezionare il supporto laser-macchina e il filo di segnale più adatto alla vostra macchina CNC!
Caratteristiche del prodotto
Spot del fascio microscopico
Grazie a un sistema ottico altamente avanzato e a diodi laser appositamente selezionati, XT-10 è la testa laser più precisa al mondo in assoluto, con un punto di fuoco del fascio di 10 µm. A titolo di confronto, il tipico globulo rosso umano misura 5-10 µm, mentre il diametro di un singolo capello umano è di 17-181 µm. La dimensione dello spot di PLH3D-10 è così piccola che può essere paragonata alla lunghezza di un tipico batterio, che è di 1-10 µm.
XT-10, tuttavia, non è solo per incisioni minuscole. Grazie al suo spot laser quadrato regolabile, è possibile sfalsare deliberatamente la sua distanza di lavoro di qualche millimetro per ottenere uno spot laser di dimensioni maggiori con cui incidere. È inoltre possibile riempire uno spazio più ampio con una velocità di avanzamento molto maggiore, dopo aver impostato il kerf a 0,00039" (0,01 mm) nel software del laser.
Lunghezza d'onda ridotta - Luce altamente assorbente
Il raggio laser di XT-10 ha una lunghezza d'onda di 405 nm, che appare di colore viola all'occhio umano, mentre la maggior parte delle teste laser di Opt Lasers emette raggi laser da 445 nm (blu). Inoltre, il raggio laser da 405 nm di XT-10 presenta un assorbimento ancora più elevato su molti materiali rispetto ai raggi laser da 445 nm. In pratica, XT-10 è più efficiente dal punto di vista energetico per la lavorazione laser del materiale scelto, a condizione che l'assorbimento della lunghezza d'onda di 405 nm del materiale sia circa 3-5 volte superiore all'assorbimento delle lunghezze d'onda laser di 445 nm. Ad esempio, per il legno, l'assorbimento del raggio laser da 405 nm di XT-10 (0,5 W di potenza laser totale) è superiore del 15% rispetto al raggio laser da 445 nm di XT-50 (con 6 W di potenza laser totale). Ciò significa che XT-50 è la migliore testa laser per il taglio e l'incisione laser di legno e materiali a base di legno tra le teste laser con diodi laser singoli. A meno che non si voglia incidere il legno su microscala o utilizzare XT-10 per la prototipazione di precisione di macchine CNC.
Oltre a quanto sopra, Opt Lasers può fornire moduli laser personalizzati con più diodi laser da 405 nm, raggiungendo ad esempio 15 W o 30 W di potenza ottica totale in uscita.
Alta densità di potenza ottica
La densità di potenza ottica, nota anche come densità di potenza laser, definisce la quantità di potenza laser irradiata su un campione per una determinata area. In genere, viene specificata in kW/cm² (chilo watt per centimetro quadrato, cioè103 watt per cm²) o kW/mm². Questo parametro è uno dei più importanti per il taglio e l'incisione di diversi materiali. Spesso è anche più importante della potenza ottica totale di una testa laser. Una maggiore densità di potenza ottica consente a una testa laser di utilizzare il suo raggio in modo più efficiente e di lavorare materiali che altrimenti non verrebbero toccati dal raggio laser. Inoltre, consente a una testa laser di utilizzare il proprio raggio laser in modo più efficiente e di ottenere effetti più marcati (ad esempio, un'incisione più profonda o un taglio migliore). Ad esempio, una testa laser con una determinata densità di potenza ottica irradiata sul legno per un certo tempo lo inciderà più profondamente di una seconda testa laser con la metà della densità di potenza ottica, irradiata sullo stesso materiale per il doppio del tempo. Questo perché la conducibilità termica del materiale ha meno tempo per far fluire il calore in eccesso verso l'esterno. In pratica, questo rende i processi di taglio e incisione laser molto più veloci.
Nel punto di messa a fuoco del raggio laser, XT-10 offre 1841 kW/cm², il che lo rende molto efficiente per il taglio e l'incisione laser di vari materiali, anche se meno della testa laser XT-50, che ha una densità di potenza ottica di 2469 kW/cm².
Tuttavia, questa caratteristica rende la nostra testa laser XT-10 una scelta eccellente come sorgente di luce a 405 nm ad alta luminosità. Inoltre, si avvicina molto alle prestazioni della XT-50 per l'incisione della maggior parte dei materiali più diffusi.
Applicazioni

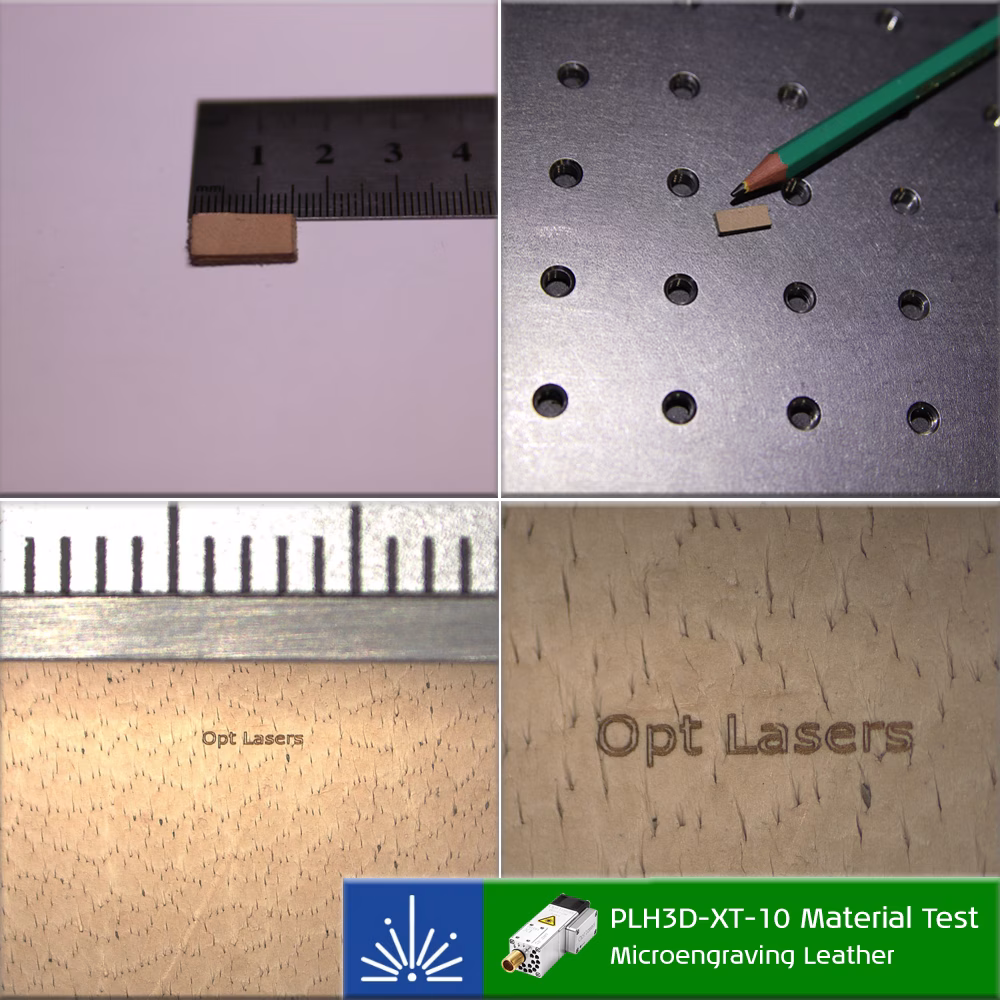

- Microincisione con il laser
- Prototipazione di precisione su macchine CNC
- Utilizzo come sorgente di luce a 405 nm di lunghezza d'onda
PLH3D-XT-10 - Galleria
Attenzione:
- Ricordare che non si tratta di un giocattolo.
- La radiazione laser è pericolosa anche se diffusa o riflessa da qualsiasi superficie.
- Utilizzare sempre un filtro laser di protezione adeguato sulla macchina CNC dedicata a 390 - 480 nm per evitare le radiazioni riflesse.
- Non puntare mai la testa del laser verso persone o animali.
- Non toccare il raggio, perché potrebbe causare ustioni o altre lesioni.
- Non fissare il fascio o il punto del fascio mentre il materiale viene tagliato.
- Radiazioni laser - Evitare l'esposizione degli occhi o della pelle alle radiazioni dirette o diffuse.
- Prodotto laser di classe 4.
