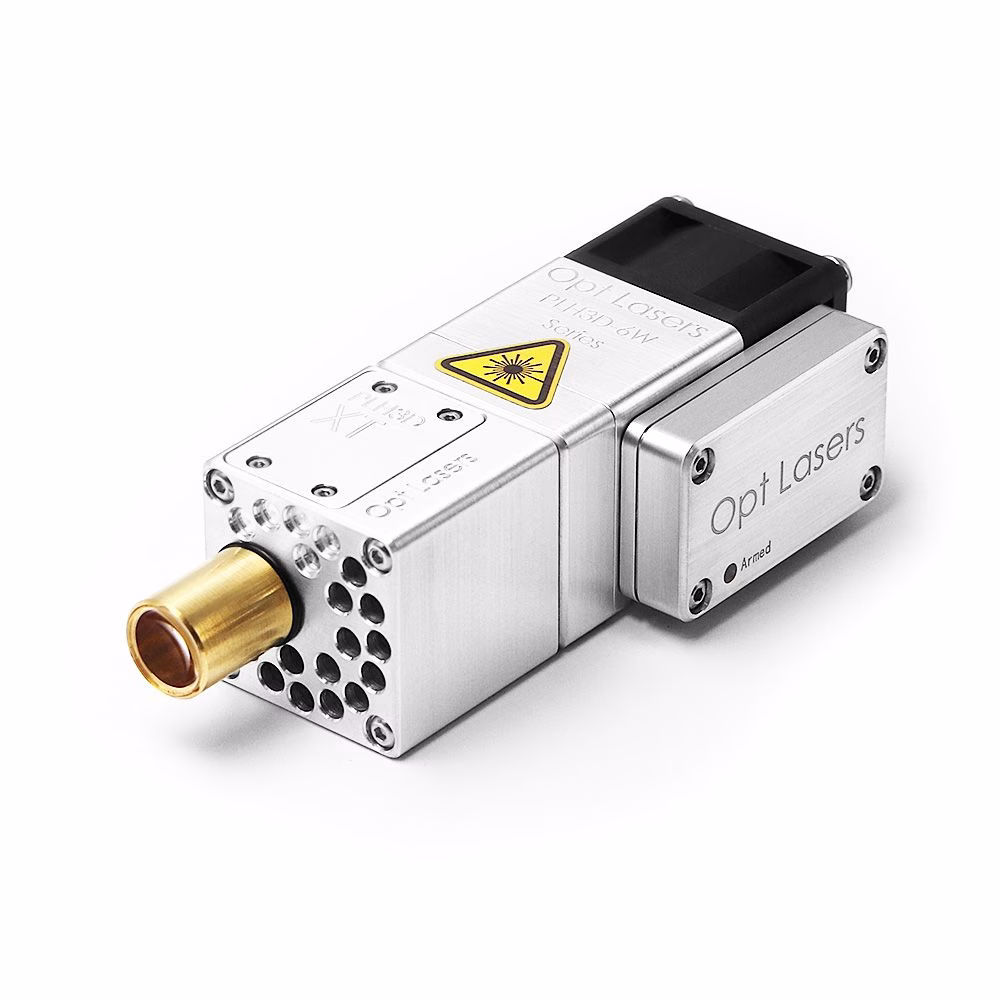

PLH3D-XT-10 Специализирана лазерна глава за гравиране
Спецификации: 0,5W оптична мощност, 8K 2500DPI 10um място
Най-добър за: Микромащабно специализирано гравиране
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
PLH3D-CNC адаптер към кабел за лазерна глава (5x22AWG 5,5 м/18 фута) $13.50 $12.15 |
|
|
|
19V 2,5A настолно захранване за PLH3D-CNC адаптер с щепсел за стена US/UK/EU/AU $21.60 $19.44 |
|
|
|
Кабел от PLH3D-CNC Adapter към лазерна глава (7 м/22 фута) $13.50 |
|
|
|
$63.00 |
|
|
|
Комплект дюзи за подпомагане с въздух под високо налягане за серия XT $89.10 |
|
|
|
$4.50 |
|
|
|
PLH3D Референтен инструмент за височина $10.80 |
|
|
|
LaserDock PRO - Магнитна докинг станция за лазер към CNC $179.10 $143.28 |
Описание на продукта
PLH3D-XT-10 - Лазерна глава за гравиране с ултрависока разделителна способност
XT-10 е разработена като специализирана лазерна глава с изключително висока разделителна способност и яркост на лазера. XT-10, с лазерна мощност 0,5 W при дължина на вълната 405 nm, ви позволява да гравирате, особено в микромащаб, с изключително фокусиран лазерен лъч с квадратно фокусирано лазерно петно с размер 0,00039" (10 µm). Той може да се използва и за ултрафино лазерно рязане. Независимо от това, голото човешко око може да различи разделителна способност само до 338 (в реалния живот) DPI. Това означава, че няма да видите разликата в разделителната способност на материала, гравиран или изрязан с гравиращите лазерни глави XT-10 и XT-50 (освен ако не се гледа под микроскоп), тъй като и двете надхвърлят разделителната способност, която човешкото око може да различи. По-конкретно XT-10 е чудесен инструмент за гравиране на цели дизайни, чийто общ размер е по-малък от 0,031" (0,8 мм). По отношение на плътността на лазерната мощност в точката на фокусиране XT-10 предлага 1841 kW/cm², докато лазерната глава XT-50 предлага 2469 kW/cm².
Лазерната глава XT-10 е чудесен избор и за компаниите за производство на машини с ЦПУ и интеграторите на системи с ЦПУ. Това е така, защото лазерният лъч на XT-10 с диаметър 0,00039" (0,01 мм) е чудесен инструмент за прецизно прототипиране на нови машини или системи с ЦПУ. Това следва от факта, че лазерният лъч ще се държи по един и същи начин, докато е преместен на различна позиция в равнината xy на машината с ЦПУ. Следователно XT-10 може да се използва за сравняване на ефективността на различни съответни компоненти на машината с ЦПУ за осигуряване на най-добра точност и повторяемост на системата с ЦПУ. Освен това използването на лазерно гравирани линии за създаване на прототипи за точност на CNC машини е безконтактен метод, което го прави много по-ефективен за тези цели от инструментите за контактна обработка като шпиндели или фрези. Всъщност всеки може да използва XT-10 за подобряване на точността на своята съществуваща CNC машина или настройка. За разлика от тях, повечето популярни машини с ЦПУ в днешно време имат точност или повторяемост от 0,1 мм (като някои достигат 0,05 мм), което означава, че и XT-10, и XT-50 могат да се използват за тази цел.
Третото основно приложение на диодната лазерна глава XT-10 е използването ѝ като източник на лазерна светлина с дължина на вълната 405 nm, тъй като лазерният диод на XT-10 излъчва лазерен лъч с дължина на вълната 405 nm.
Като цяло XT-10 е най-добре да се закупи като част от нашия универсален комплект за добавяне на лазер с XT-10, тъй като комплектът на лазерната глава XT-10 съдържа всички аксесоари, необходими за интегрирането ѝ с практически всяка система. Освен това предоставените в комплекта аксесоари ви осигуряват допълнителни и най-вече полезни функционалности. Нещо повече, цената на комплекта XT-10 е с над 200 USD по-ниска от общата стойност на всички включени отделни компоненти на комплекта, като същевременно не е много по-висока от цената на самата лазерна глава XT-10.
PLH3D-XT-10 Ултрапрецизна лазерна глава за всички машини с ЦПУ
Добавете избраните от вас компоненти на комплекта в раздела "Създайте свой собствен комплект" в горната част на страницата.
Не забравяйте да изберете правилния монтаж на лазера към машината и сигналния проводник за вашата CNC машина!
Характеристики на продукта
Микроскопична точка на лъча
Благодарение на високо усъвършенстваната оптична система и специално подбраните лазерни диоди XT-10 е най-прецизната лазерна глава в света като цяло, с миниатюрно фокусирано лъчево петно от 10 µm. За сравнение, типичната човешка червена кръвна клетка е 5-10 µm, а диаметърът на един човешки косъм е 17-181 µm. Размерът на петното на PLH3D-10 е толкова малък, че може да се сравни с дължината на типична бактерия, която е 1-10 µm.
XT-10 обаче не е предназначен само за гравиране на миниатюрни гравюри. Благодарение на прилежащото му квадратно лазерно петно можете просто умишлено да изместите работното му разстояние с няколко милиметра, за да постигнете по-голям размер на лазерното петно, с което да гравирате. Можете също така да запълвате по-голямо пространство с много по-голяма скорост на подаване, след като зададете прорез на 0,00039" (0,01 мм) във вашия лазерен софтуер.
Къса дължина на вълната - силно абсорбираща светлина
Лазерният лъч на XT-10 е с дължина на вълната 405 nm, която изглежда виолетова на цвят за човешкото око, докато по-голямата част от лазерните глави на Opt Lasers излъчват 445 nm (сини) лазерни лъчи. Още по-важно е, че лазерният лъч на XT-10 с дължина на вълната 405 nm има дори по-висока абсорбция върху много материали, отколкото лазерните лъчи с дължина на вълната 445 nm. По-практично, ще установите, че XT-10 е по-енергийно ефективен за лазерна обработка на избрания от вас материал, стига абсорбцията на 405 nm дължина на вълната на материала да е приблизително 3-5 пъти по-висока от абсорбцията на 445 nm лазерни вълни. Например за дървесина абсорбцията на лазерен лъч с дължина на вълната 405 nm на XT-10 (0,5 W обща лазерна мощност) е с 15 % по-висока от абсорбцията на лазерен лъч с дължина на вълната 445 nm на XT-50 (с 6 W обща лазерна мощност). Това означава, че XT-50 е най-добрата лазерна глава за лазерно рязане и гравиране на дърво и материали на дървесна основа от всички лазерни глави с единични лазерни диоди. Освен ако не искате да гравирате лазерно дърво в микромащаб или да използвате XT-10 за прецизно прототипиране на машини с ЦПУ.
В допълнение към горепосоченото Opt Lasers може да предостави персонализирани лазерни модули с множество 405 nm лазерни диоди, достигащи например 15 W или 30 W обща изходна оптична мощност.
Висока плътност на оптичната мощност
Плътността на оптичната мощност, известна също като плътност на лазерната мощност, определя колко лазерна мощност се излъчва върху даден образец за дадена площ. Обикновено тя се определя в kW/cm² (киловат на квадратен сантиметър, т.е.103 вата на cm²) или kW/mm². Този параметър е един от най-важните параметри за рязане и гравиране на различни материали. Често той е по-важен и от общата оптична мощност на лазерната глава. По-високата плътност на оптичната мощност позволява на лазерната глава да използва лъча си по-ефективно и да обработва с лазер материали, които иначе не биха били докоснати от лазерния лъч. Тя също така позволява на лазерната глава да използва по-ефективно своя лазерен лъч и дава по-изразени ефекти (например по-дълбоко гравиране или по-добър разрез). Например лазерна глава с определена плътност на оптичната мощност, насочена към дърво за определено време, ще го гравира по-дълбоко от втора лазерна глава с двойно по-малка плътност на оптичната мощност, насочена към същия материал за два пъти по-дълго време. Това е така, защото топлопроводимостта на материала има по-малко време да изведе излишната топлина навън. Като цяло на практика това прави процесите на лазерно рязане и гравиране значително по-бързи.
В точката на фокусиране на лазерния лъч XT-10 предлага 1841 kW/cm², което го прави много ефективен за лазерно рязане и гравиране на различни материали, макар и по-малко от лазерната глава XT-50, която има оптична плътност на мощността 2469 kW/cm².
Независимо от това, това прави нашата лазерна глава XT-10 отличен избор за високоярък източник на светлина с дължина на вълната 405 nm. Освен това тя се доближава много до характеристиките на XT-50 за гравиране на повечето популярни материали.
Приложения
- Микрогравиране с лазер
- Прецизно прототипиране на машини с ЦПУ
- Използване като източник на светлина с дължина на вълната 405 nm

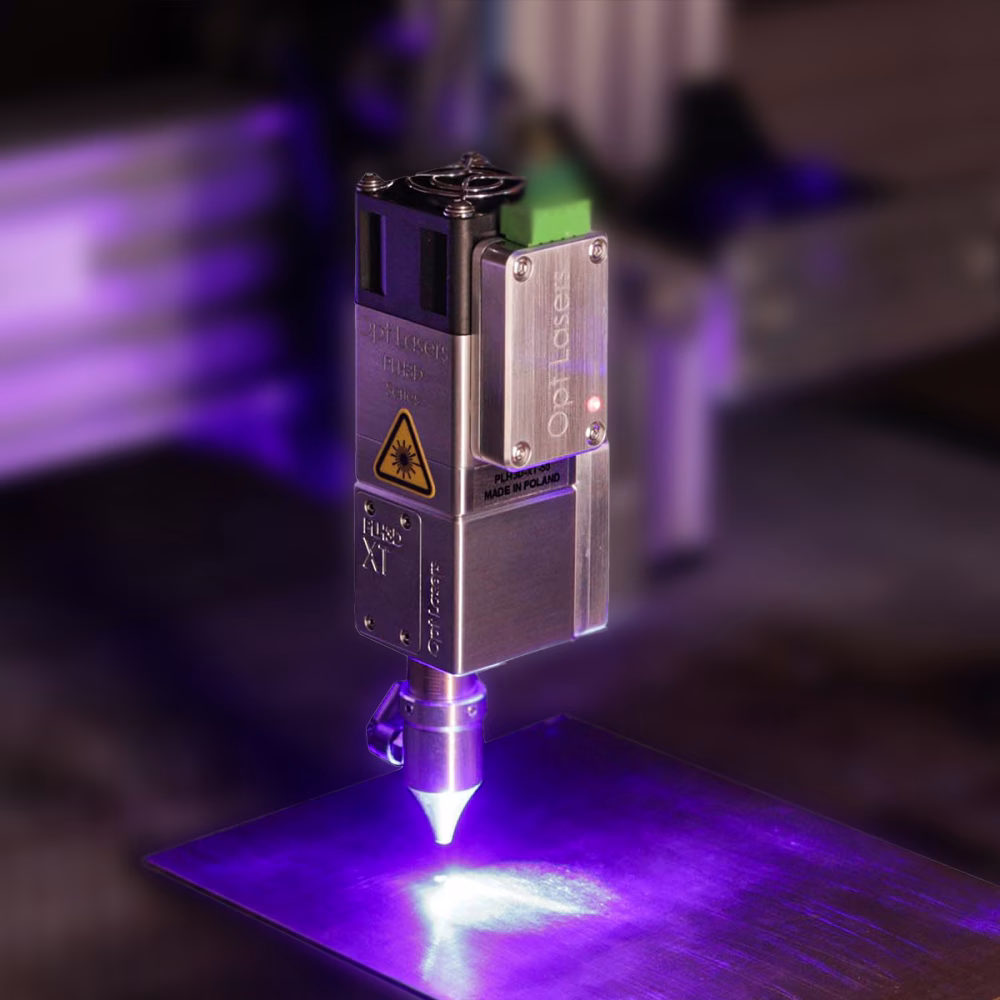

PLH3D-XT-10 - Галерия
Внимание:
- Не забравяйте, че това не е играчка.
- Лазерното лъчение е опасно, дори когато е разсеяно или отразено от каквато и да е повърхност.
- Винаги използвайте подходящ защитен лазерен филтър на вашата машина с ЦПУ, предназначена за 390 - 480 nm, за да избегнете отразеното лъчение.
- Никога не насочвайте лазерната глава към хора или животни.
- Не докосвайте лъча, той може да причини изгаряния или други наранявания.
- Не гледайте в лъча или в точката на лъча, докато материалът се реже.
- Лазерно лъчение - Избягвайте излагането на очите или кожата на пряко или разсеяно лъчение.
- Лазерен продукт от клас 4.
