PLH3D-XT-10 Specjalistyczna głowica laserowa do grawerowania
Specyfikacja: 0,5W mocy optycznej, 8K 2500DPI 10um spot
Najlepsza do: Specjalistyczne grawerowanie w mikroskali
Build Your Own Kit | Full Upgrades in Description
|
|
|
$179.10 $161.19 |
|
|
|
Przewód od adaptera PLH3D-CNC do głowicy laserowej (5x22AWG 5,5 m/18 ft) $13.50 $12.15 |
|
|
|
Zasilacz biurkowy 19V 2.5A do PLH3D-CNC z wtyczką ścienną US/UK/EU/AU $21.60 $19.44 |
|
|
|
Przewód z adaptera PLH3D-CNC do głowicy laserowej (7 m/22 ft) $13.50 |
|
|
|
$63.00 |
|
|
|
Zestaw wysokociśnieniowej dyszy wspomagającej dla serii XT $89.10 |
|
|
|
$4.50 |
|
|
|
$10.80 |
|
|
|
LaserDock PRO - Magnetyczna stacja dokująca z lasera na CNC $179.10 $143.28 |
Opis produktu

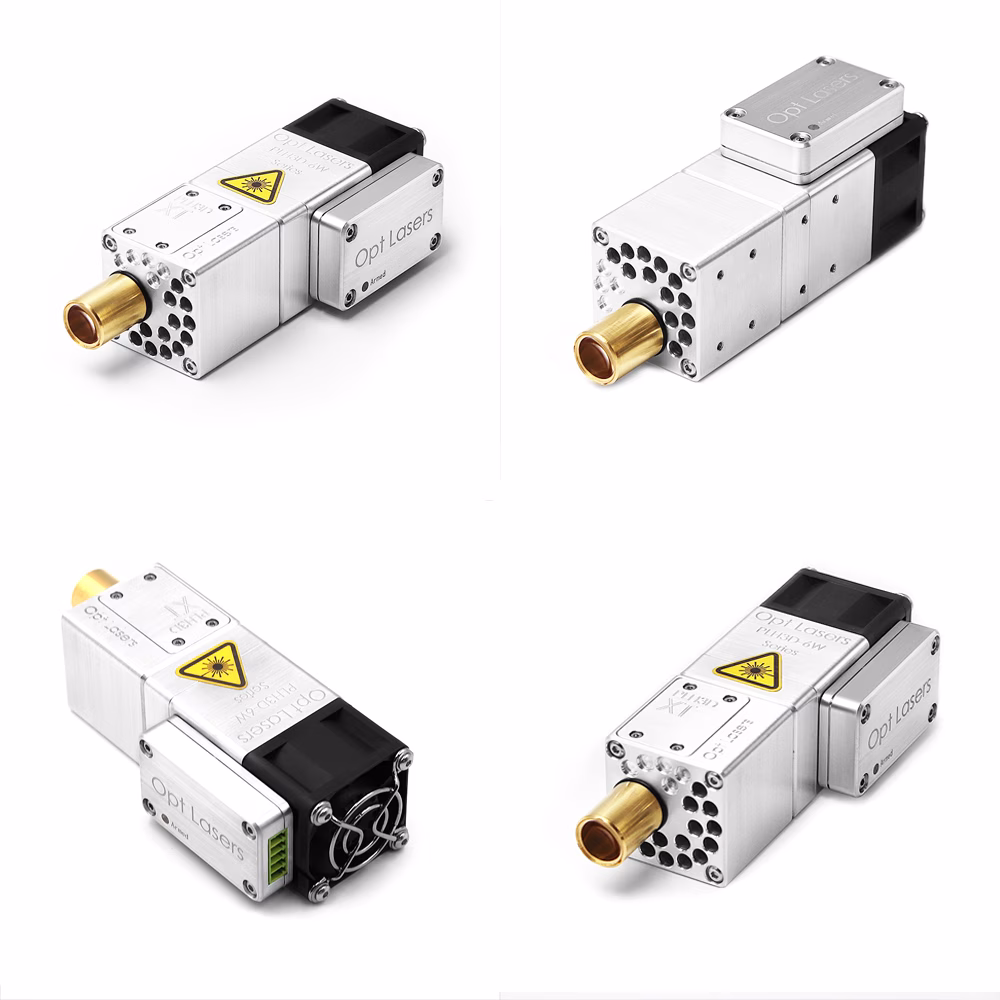

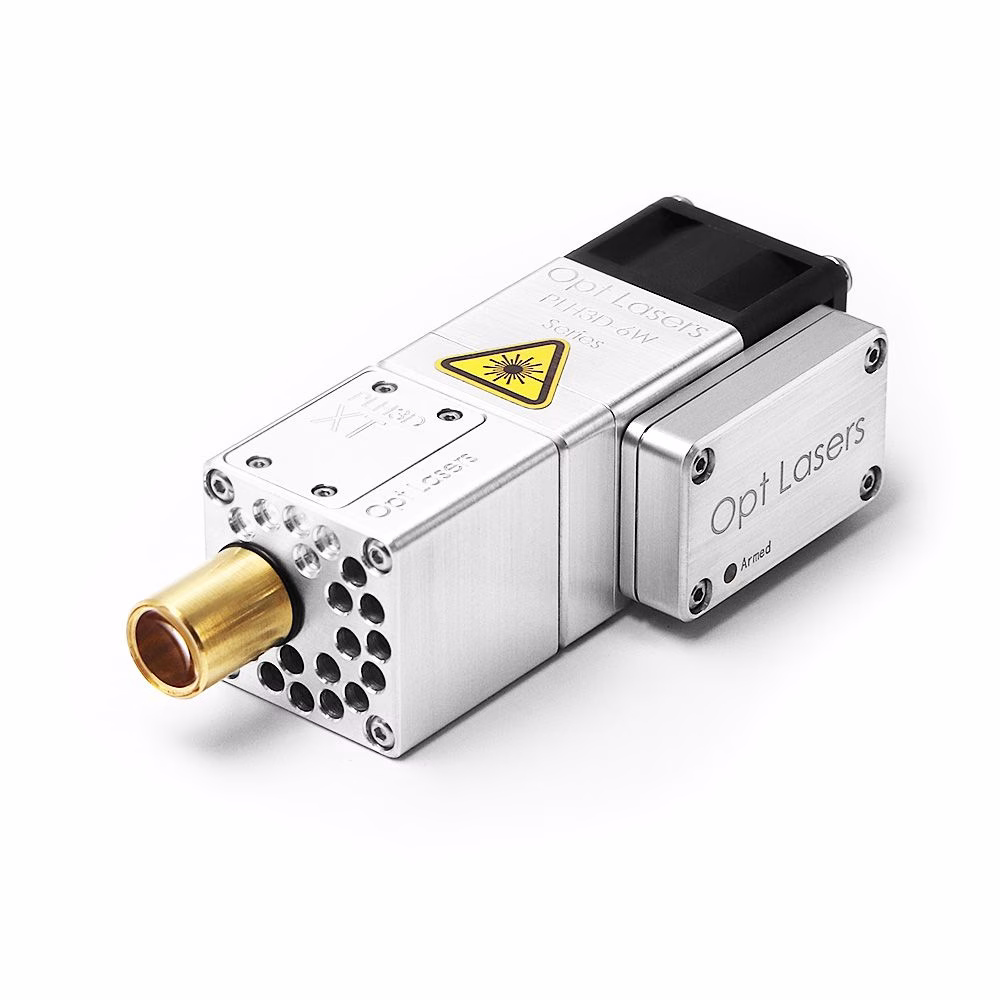

PLH3D-XT-10 - Głowica laserowa do grawerowania w rozdzielczości Ultra HD
XT-10 została opracowana jako specjalistyczna głowica laserowa o wyjątkowo wysokiej rozdzielczości i jasności lasera. XT-10, z mocą lasera 0,5 W przy długości fali 405 nm, umożliwia grawerowanie, szczególnie w mikroskali, z niezwykle skupioną wiązką lasera o kwadratowej plamce 0,00039" (10 µm). Może być również używany do bardzo precyzyjnego cięcia laserowego. Niemniej jednak gołe ludzkie oko jest w stanie rozróżnić rozdzielczość tylko do 338 (rzeczywistych) DPI. Oznacza to, że nie będzie widać różnicy w rozdzielczości materiału grawerowanego lub ciętego za pomocą głowic laserowych XT-10 i XT-50 (chyba że pod mikroskopem), ponieważ obie przekraczają rozdzielczość, którą może rozróżnić ludzkie oko. W szczególności XT-10 jest doskonałym narzędziem do grawerowania całych projektów, których całkowity rozmiar jest mniejszy niż 0,031" (0,8 mm). Pod względem gęstości mocy lasera w punkcie skupienia, XT-10 oferuje 1841 kW/cm², podczas gdy głowica XT-50 oferuje 2469 kW/cm².
Głowica laserowa XT-10 jest również doskonałym wyborem dla firm produkujących maszyny CNC i integratorów systemów CNC. Wynika to z faktu, że wiązka laserowa XT-10 o wielkości 0,00039" (0,01 mm) jest doskonałym narzędziem do precyzyjnego prototypowania nowych maszyn CNC lub systemów CNC. Wynika to z faktu, że wiązka lasera będzie zachowywać się tak samo, gdy zostanie przesunięta do innej pozycji na płaszczyźnie xy maszyny CNC. W związku z tym XT-10 może być wykorzystywany do porównywania wydajności różnych odpowiednich komponentów maszyn CNC w celu zapewnienia najlepszej precyzji i powtarzalności systemu CNC. Ponadto, wykorzystanie grawerowanych laserowo linii do prototypowania dokładności CNC jest metodą bezkontaktową, co czyni ją znacznie bardziej wydajną do tych celów niż narzędzia do obróbki kontaktowej, takie jak wrzeciona lub frezy walcowo-czołowe. W rzeczywistości każdy może używać XT-10 do poprawiania precyzji swojej istniejącej maszyny CNC lub konfiguracji. W przeciwieństwie do tego, większość popularnych obecnie maszyn CNC ma dokładność lub powtarzalność 0,1 mm (a niektóre osiągają 0,05 mm), co oznacza, że zarówno XT-10, jak i XT-50 mogą być używane do tego celu.
Trzecim głównym zastosowaniem głowicy lasera diodowego XT-10 jest wykorzystanie jej jako źródła światła laserowego 405 nm, ponieważ dioda lasera XT-10 emituje wiązkę laserową o długości fali 405 nm.
Ogólnie rzecz biorąc, XT-10 najlepiej kupować jako część naszego uniwersalnego zestawu laserowego z XT-10, ponieważ zestaw głowicy laserowej XT-10 zawiera wszystkie akcesoria potrzebne do zintegrowania go z praktycznie każdym systemem. Ponadto, dostarczone w zestawie akcesoria zapewniają dodatkowe, a co najważniejsze przydatne funkcje. Co więcej, cena zestawu laserowego XT-10 jest o ponad 200 USD niższa niż łączna wartość wszystkich poszczególnych elementów zestawu, a jednocześnie niewiele wyższa niż cena samej głowicy laserowej XT-10.
PLH3D-XT-10 Ultraprecyzyjna głowica laserowa do wszystkich maszyn CNC
Dodaj wybrane komponenty zestawu w sekcji Zbuduj własny zestaw u góry strony.
Pamiętaj, aby wybrać odpowiedni uchwyt lasera do maszyny i przewód sygnałowy do swojej maszyny CNC!
Cechy produktu
Mikroskopijny punkt wiązki
Dzięki wysoce zaawansowanemu systemowi optycznemu i specjalnie wyselekcjonowanym diodom laserowym, XT-10 jest najbardziej precyzyjną głowicą laserową na świecie, ze skupioną wiązką o wielkości 10 µm. Dla porównania, typowa ludzka czerwona krwinka ma rozmiar 5-10 µm, podczas gdy średnica pojedynczego ludzkiego włosa wynosi 17-181 µm. Rozmiar plamki PLH3D-10 jest tak mały, że można go porównać do długości typowej bakterii, która wynosi 1-10 µm.
XT-10 nie jest jednak przeznaczony wyłącznie do grawerowania małych grawerunków. Ze względu na regulowaną kwadratową plamkę lasera, można po prostu celowo przesunąć odległość roboczą o kilka milimetrów, aby uzyskać większy rozmiar plamki lasera do grawerowania. Można również wypełnić większą przestrzeń przy znacznie większej prędkości posuwu, po ustawieniu szczeliny cięcia na 0,00039" (0,01 mm) w oprogramowaniu lasera.
Krótka długość fali - światło o wysokiej absorpcji
Wiązka lasera XT-10 ma długość fali 405 nm, która dla ludzkiego oka wydaje się fioletowa, podczas gdy większość głowic laserowych Opt Lasers emituje wiązki laserowe o długości fali 445 nm (niebieskie). Co ważniejsze, wiązka lasera XT-10 o długości fali 405 nm wykazuje nawet wyższą absorpcję na wielu materiałach niż wiązki lasera o długości fali 445 nm. Z praktycznego punktu widzenia, XT-10 będzie bardziej energooszczędny przy obróbce laserowej wybranego materiału, o ile absorpcja długości fali 405 nm materiału jest około 3-5 razy wyższa niż absorpcja długości fali lasera 445 nm. Na przykład w przypadku drewna absorpcja wiązki lasera XT-10 o długości fali 405 nm (0,5 W całkowitej mocy lasera) jest o 15% wyższa niż wiązki lasera XT-50 o długości fali 445 nm (6 W całkowitej mocy lasera). Oznacza to, że XT-50 jest najlepszą głowicą laserową do cięcia laserowego i grawerowania drewna i materiałów drewnopochodnych spośród głowic laserowych z pojedynczymi diodami laserowymi. Chyba, że chcemy laserowo grawerować drewno w mikroskali lub wykorzystać XT-10 do precyzyjnego prototypowania na maszynach CNC.
Oprócz powyższego, Opt Lasers może dostarczyć niestandardowe moduły laserowe z wieloma diodami laserowymi 405 nm, osiągając na przykład 15 W lub 30 W całkowitej mocy optycznej.
Wysoka gęstość mocy optycznej
Gęstość mocy optycznej, znana również jako gęstość mocy lasera, określa, ile mocy lasera jest emitowane na próbkę na danym obszarze. Zazwyczaj jest ona określana w kW/cm² (kilowaty na centymetr kwadratowy, tj.103 W/cm²) lub kW/mm². Parametr ten jest jednym z najważniejszych parametrów cięcia i grawerowania różnych materiałów. Jest on również często ważniejszy niż całkowita moc optyczna głowicy laserowej. Wyższa gęstość mocy optycznej pozwala głowicy laserowej na bardziej efektywne wykorzystanie wiązki i obróbkę laserową materiałów, które w przeciwnym razie nie zostałyby dotknięte wiązką laserową. Pozwala również głowicy laserowej na bardziej efektywne wykorzystanie wiązki laserowej i daje bardziej wyraźne efekty (na przykład głębsze grawerowanie lub lepsze cięcie). Na przykład, głowica laserowa o danej gęstości mocy optycznej emitowana na drewno przez określony czas wygraweruje je głębiej niż druga głowica laserowa o połowie gęstości mocy optycznej, emitowana na ten sam materiał przez dwukrotnie dłuższy czas. Dzieje się tak, ponieważ przewodność cieplna materiału ma mniej czasu na odprowadzenie nadmiaru ciepła na zewnątrz. Ogólnie rzecz biorąc, w praktyce sprawia to, że procesy cięcia i grawerowania laserowego są znacznie szybsze.
W punkcie skupienia wiązki laserowej, XT-10 oferuje 1841 kW/cm², co czyni go bardzo wydajnym do cięcia laserowego i grawerowania różnych materiałów, choć mniej niż głowica laserowa XT-50, która ma gęstość mocy optycznej 2469 kW/cm².
Niemniej jednak sprawia to, że nasza głowica laserowa XT-10 jest doskonałym wyborem jako źródło światła o wysokiej jasności 405 nm. Jest ona również bardzo zbliżona do XT-50 pod względem wydajności grawerowania większości popularnych materiałów.
Zastosowania

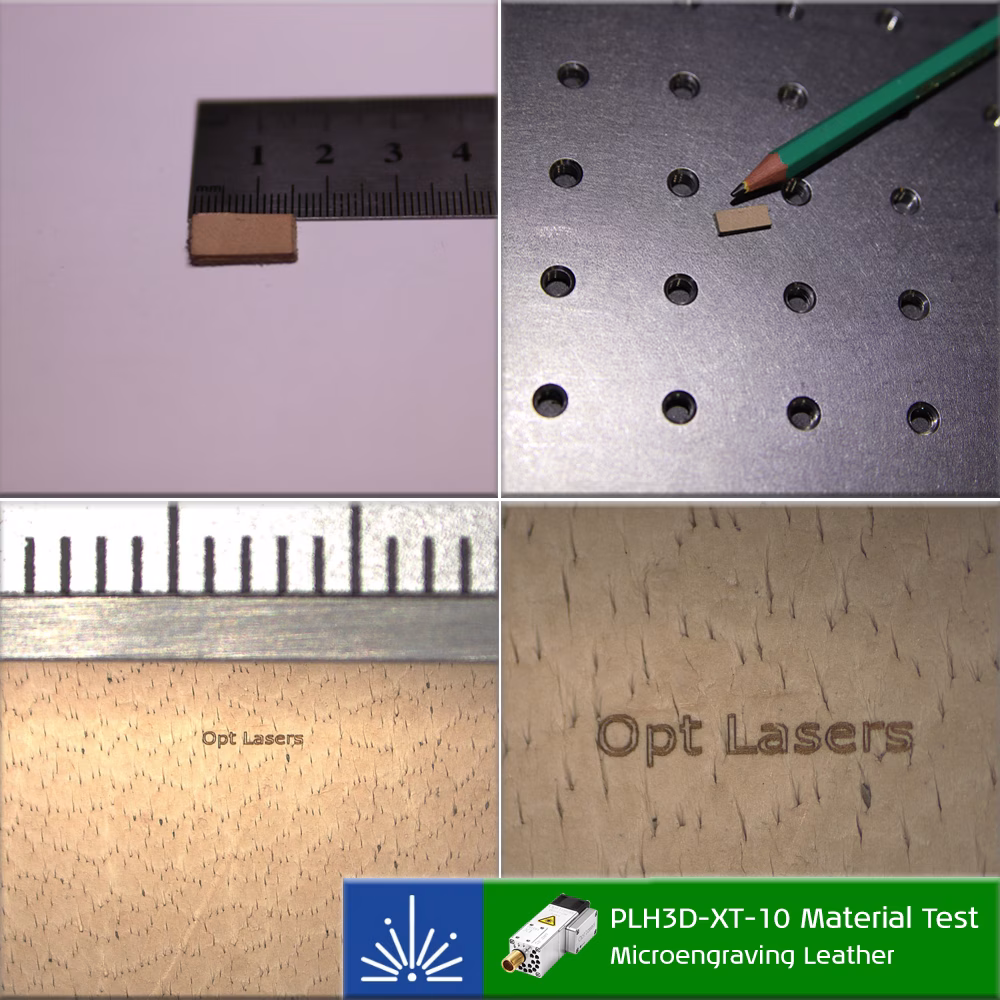

- Mikrograwerowanie za pomocą lasera
- Precyzyjne prototypowanie na maszynach CNC
- Zastosowanie jako źródło światła o długości fali 405 nm
PLH3D-XT-10 - Galeria
Uwaga:
- Należy pamiętać, że nie jest to zabawka.
- Promieniowanie laserowe jest niebezpieczne nawet wtedy, gdy jest rozproszone lub odbite od dowolnej powierzchni.
- Zawsze używaj odpowiedniego ochronnego filtra laserowego na maszynie CNC dedykowanej dla długości fali 390 - 480 nm, aby uniknąć promieniowania odbitego.
- Nigdy nie kieruj głowicy lasera w stronę ludzi lub zwierząt.
- Nie dotykaj wiązki, ponieważ może to spowodować oparzenia lub inne obrażenia.
- Nie wolno patrzeć na wiązkę lub punkt wiązki podczas cięcia materiału.
- Promieniowanie lasera - należy unikać narażenia oczu lub skóry na bezpośrednie lub rozproszone promieniowanie.
- Produkt laserowy klasy 4.
