Produktbeskrivelse
PLH3D-XT-10 - Laserhoved til gravering i ultra HD-opløsning
XT-10 er udviklet som et specialiseret laserhoved med ekstremt høj opløsning og laserlysstyrke. XT-10, med 0,5 W lasereffekt ved 405 nm laserbølgelængde, giver dig mulighed for at gravere, især i mikroskala, med en ekstremt fokuseret laserstråle med en 0,00039" (10 µm) firkantet fokuseret laserplet. Den kan også bruges til ultrafin laserskæring. Ikke desto mindre kan det blotte menneskeøje kun skelne mellem en opløsning på op til 338 (virkelige) DPI. Det betyder, at du ikke kan se forskellen på opløsningen i det materiale, der er graveret eller skåret med XT-10 og XT-50 graveringslaserhoveder (medmindre du ser på det under et mikroskop), da de begge overskrider den opløsning, som det menneskelige øje kan skelne mellem. Mere specifikt er XT-10 et fantastisk værktøj til gravering af hele designs, som er mindre end 0,031" (0,8 mm) i samlet størrelse. Med hensyn til lasereffekttæthed ved fokuspunktet tilbyder XT-10 1841 kW/cm², mens XT-50-laserhovedet tilbyder 2469 kW/cm².
XT-10-laserhovedet er også et godt valg for virksomheder, der fremstiller CNC-maskiner, og for integratorer af CNC-systemer. Det skyldes, at XT-10's 0,00039" (0,01 mm) laserstråle er et fantastisk værktøj til præcisionsfremstilling af prototyper af nye CNC-maskiner eller CNC-systemer. Det følger af det faktum, at laserstrålen vil opføre sig på samme måde, når den flyttes til en anden position på CNC-maskinens xy-plan. Derfor kan XT-10 bruges til at sammenligne effektiviteten af forskellige relevante CNC-maskinkomponenter til at give den bedste CNC-systempræcision og repeterbarhed. Desuden er brugen af lasergraverede linjer til prototyping af CNC-nøjagtighed en berøringsfri metode, hvilket gør den meget mere effektiv til disse formål end kontaktbearbejdende værktøjer som spindler eller endefræsere. Faktisk kan alle bruge XT-10 til at finjustere præcisionen i deres eksisterende CNC-maskine eller -opsætning. I modsætning hertil har de fleste populære CNC-maskiner i dag en nøjagtighed eller repeterbarhed på 0,1 mm (nogle opnår 0,05 mm), hvilket betyder, at både XT-10 og XT-50 kan bruges til dette formål.
Den tredje hovedanvendelse af XT-10-diodelaserhovedet er at bruge det som en 405 nm laserlyskilde, da XT-10's laserdiode udsender en laserstråle med en bølgelængde på 405 nm.
Alt i alt er det bedst at købe XT-10 som en del af vores Universal Laser Add-on kit med XT-10, da XT-10-laserhovedkittet indeholder alt det tilbehør, du skal bruge for at integrere det i praktisk talt ethvert system. Derudover giver det medfølgende tilbehør dig yderligere og vigtigst af alt nyttige funktioner. Desuden er prisen på XT-10-lasersættet over $200 lavere end den samlede værdi af alle de individuelle komponenter i sættet, samtidig med at den ikke er meget højere end prisen på XT-10-laserhovedet i sig selv.
PLH3D-XT-10 Ultrapræcist laserhoved til alle CNC-maskiner
Tilføj dine valgte kit-komponenter i afsnittet Byg dit eget kit øverst på siden.
Husk at vælge den rigtige laser til maskinmontering og signalkabel til din CNC-maskine!
Produktets egenskaber
Mikroskopisk strålepunkt
Takket være et meget avanceret optisk system og særligt udvalgte laserdioder er XT-10 det mest præcise laserhoved i verden med en fokuseret stråleplet på kun 10 µm. Til sammenligning er en typisk menneskelig rød blodcelle 5-10 µm, mens diameteren på et enkelt menneskehår er 17-181 µm. PLH3D-10's spotstørrelse er så lille, at den kan sammenlignes med længden af en typisk bakterie, som er 1-10 µm.
XT-10 er dog ikke kun beregnet til indgravering af bittesmå indgraveringer. På grund af det justerbare firkantede laserspot kan du simpelthen bevidst forskyde arbejdsafstanden med et par milimeter for at opnå en større laserspotstørrelse at gravere med. Du kan også udfylde et større område med en meget større fremføringshastighed, når du har indstillet kerven til 0,00039" (0,01 mm) i din lasersoftware.
Kort bølgelængde - meget absorberende lys
XT-10's laserstråle har en bølgelængde på 405 nm, som ser violet ud for det menneskelige øje, mens størstedelen af Opt Lasers laserhoveder udsender 445 nm (blå) laserstråler. Endnu vigtigere er det, at XT-10's 405 nm laserstråle oplever endnu højere absorption på mange materialer end 445 nm laserstråler. Mere praktisk vil du opleve, at XT-10 er mere energieffektiv til laserbearbejdning af dit valgte materiale, så længe dit materiales absorption af 405 nm-bølgelængder er ca. 3-5 gange højere end dets absorption af 445 nm-laserbølgelængder. For eksempel er absorptionen af XT-10's 405 nm laserstråle (0,5 W samlet lasereffekt) for træ 15 % højere end XT-50's 445 nm laserstråle (med 6 W samlet lasereffekt). Det betyder, at XT-50 er det bedste laserhoved til laserskæring og gravering af træ og træbaserede materialer af alle laserhoveder med en enkelt laserdiode. Medmindre du vil lasergravere træ i mikroskala eller bruge XT-10 til præcisionsfremstilling af prototyper på CNC-maskiner.
Ud over ovenstående kan Opt Lasers levere brugerdefinerede lasermoduler med flere 405 nm-laserdioder, der når op på f.eks. 15 W eller 30 W i samlet optisk udgangseffekt.
Høj optisk effekttæthed
Optisk effekttæthed, også kendt som lasereffekttæthed, definerer, hvor meget lasereffekt der stråles på en prøve pr. givet område. Typisk angives den i kW/cm² (kilo watt pr. centimeter i kvadrat, dvs.103 watt pr. cm²) eller kW/mm². Denne parameter er en af de mest afgørende parametre for skæring og gravering af forskellige materialer. Den er også ofte vigtigere end den samlede optiske effekt i et laserhoved. Højere optisk effekttæthed gør det muligt for et laserhoved at bruge sin stråle mere effektivt og laserbehandle materialer, der ellers ville være uberørte af laserstrålen. Det giver også et laserhoved mulighed for at bruge sin laserstråle mere effektivt og giver mere markante effekter (for eksempel dybere gravering eller et bedre snit). For eksempel vil et laserhoved med en given optisk effekttæthed, der stråler på træ i en given tid, gravere det dybere end et andet laserhoved med den halve optiske effekttæthed, der stråler på det samme materiale i dobbelt så lang tid. Det skyldes, at materialets varmeledningsevne har mindre tid til at lede den overskydende varme udad. Alt i alt gør det i praksis laserskærings- og graveringsprocesser betydeligt hurtigere.
Ved laserstrålens fokuspunkt yder XT-10 1841 kW/cm², hvilket gør den meget effektiv til laserskæring og gravering af forskellige materialer, om end mindre end XT-50-laserhovedet, som har en optisk effekttæthed på 2469 kW/cm².
Ikke desto mindre gør det vores XT-10-laserhoved til et fremragende valg som 405 nm-lyskilde med høj lysstyrke. Det bringer det også meget tæt på XT-50's ydeevne til gravering af de fleste populære materialer.
Anvendelser
- Mikrogravering med laser
- Præcisionsfremstilling af prototyper på CNC-maskiner
- Anvendelse som lyskilde med en bølgelængde på 405 nm

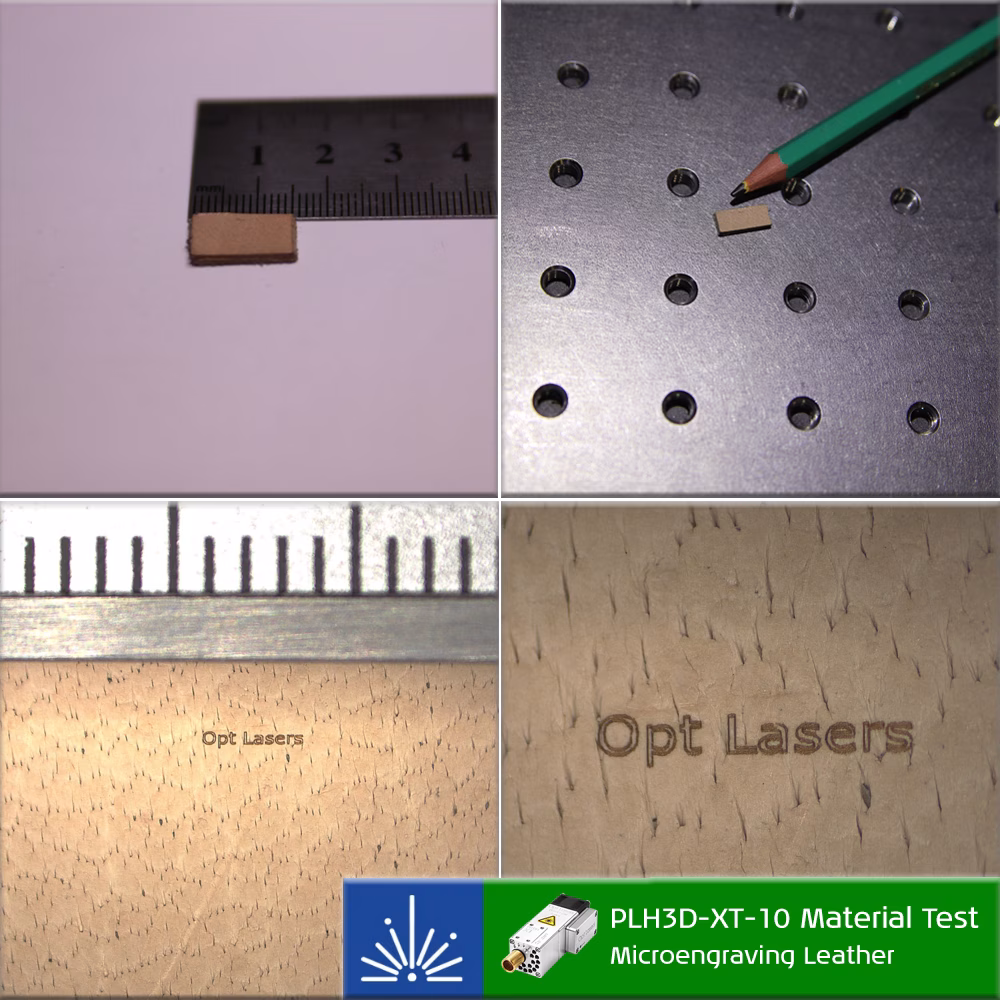

PLH3D-XT-10 - Galleri
Vær forsigtig:
- Husk, at det ikke er et stykke legetøj.
- Laserstråling er farlig, selv når den spredes eller reflekteres fra en hvilken som helst overflade.
- Brug altid et passende beskyttelseslaserfilter på din CNC-maskine, der er beregnet til 390-480 nm, for at undgå reflekteret stråling.
- Ret aldrig laserhovedet mod mennesker eller dyr.
- Rør ikke ved strålen, det kan forårsage forbrændinger eller andre skader.
- Stir ikke på strålen eller strålepunktet, mens materialet skæres.
- Laserstråling - Undgå at udsætte øjne eller hud for direkte eller spredt stråling.
- Klasse 4 laserprodukt.
