Com o seu design mecânico avançado, a estação de ancoragem para laser de gravação assegura sempre o posicionamento da cabeça do laser exatamente no mesmo local. A fixação e descolagem repetidas do laser deixam de ser problemáticas, uma vez que não requerem repetições da calibração da distância de trabalho.

As superfícies dos subelementos do LaserDock, que definem o posicionamento da estação de acoplamento do laser, entram em contacto umas com as outras numa área estreita. Para alcançar e manter um desempenho impecável, estes subelementos são fabricados em ligas de aço endurecido que atingem elevados níveis de força, resistência ao desgaste e dureza superior a 50 HRC. As dobradiças esféricas são fabricadas numa prensa hidráulica, garantindo um ajuste perfeito do corpo do LaserDock (que actua como uma junta esférica) às esferas do rolamento.

Muitos utilizadores de máquinas CNC pretendem fixar o seu laser de corte e gravação durante a duração da fresagem cnc. Com o LaserDock, é simples e sem esforço. Basta retirar a cabeça do laser da estação de acoplamento de acessórios para laser e colocá-la num local seguro. Não precisa de desapertar nenhum parafuso nem de soltar nada que tenha de ser colocado de novo mais tarde.

Se possuir algumas máquinas CNC, com uma LaserDock em cada uma, pode mover a cabeça do laser para uma máquina diferente numa questão de segundos. E não precisa de recalibrar a distância de trabalho enquanto o faz.

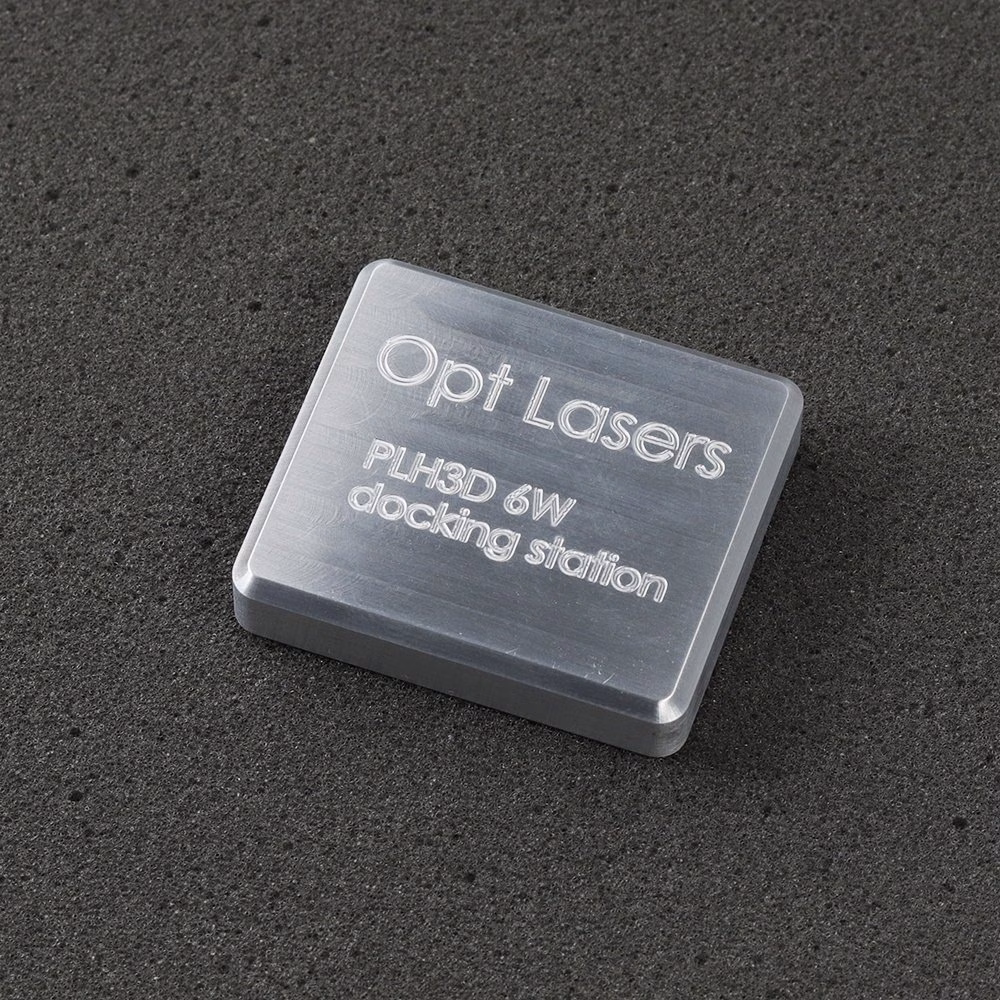

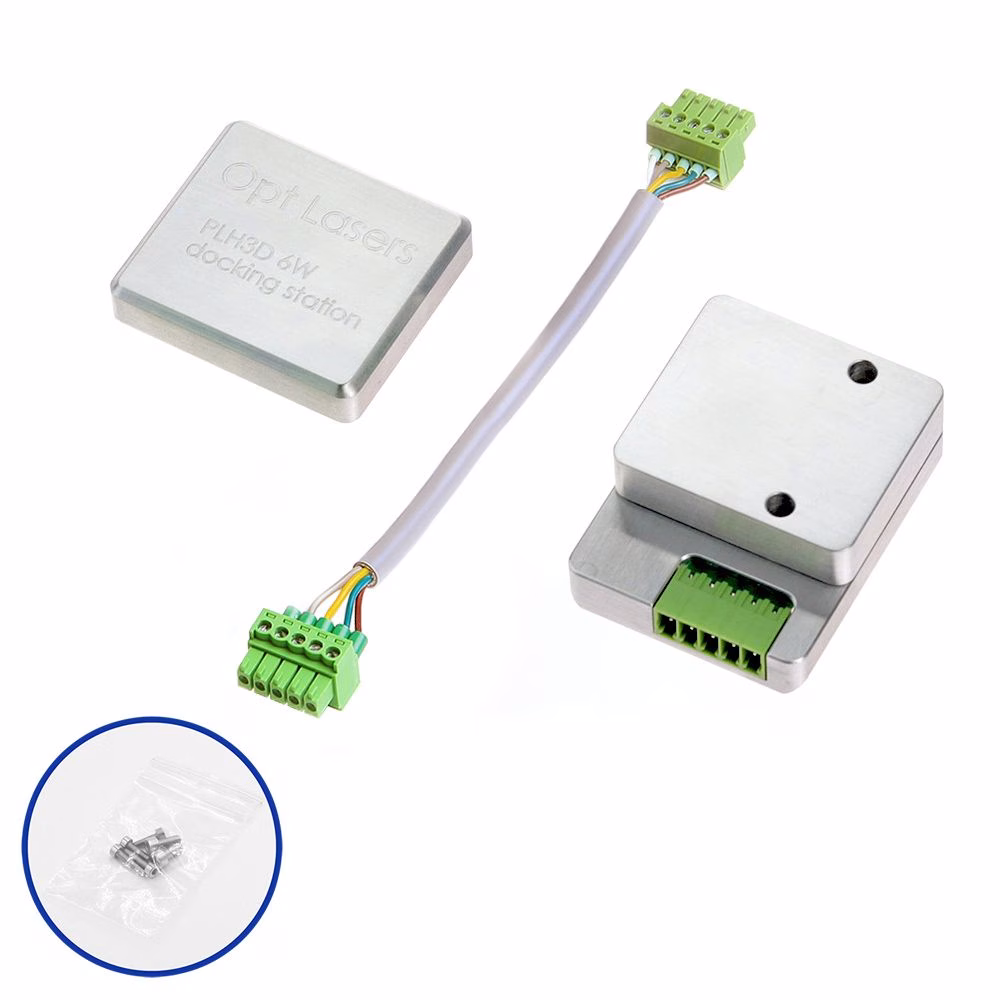

Em comparação com soluções alternativas, o LaserDock é a única solução que atinge um nível de precisão tão elevado e é de utilização simples. Não precisa de se preocupar com fios soltos ou com a proteção dos pinos contra o pó e as moléculas transportadas pelo ar. O LaserDock é fornecido com uma cobertura que substitui a cabeça do laser e protege a estação de acoplamento do acessório magnético do laser contra quaisquer espécies indesejadas.

Precisão e design de padrão industrial

Com base na nossa experiência em fixações e conceção mecânica, o LaserDock foi concebido para fornecer os mesmos padrões de precisão que os suportes ópticos para aplicações industriais e científicas.

Cada dobradiça esférica define dois graus de liberdade de translação no plano de fixação do laser LaserDock. Define também o grau de rotação de uma peça relativamente a outra. Duas esferas de aço, assentes numa base de aço endurecido com um gabarito cilíndrico, definem três graus de liberdade de rotação.

Os potentes ímanes de neodímio, que actuam como molas, alojam as duas partes da estação de acoplamento do laser em conjunto. Isto assegura o posicionamento exato da cabeça do laser de gravação na unidade de fixação do laser do router cnc LaserDock, eliminando o último grau de liberdade. Este é a distância entre os elementos da fixação magnética do laser.

A determinação autónoma dos graus de liberdade é outra grande vantagem do LaserDock. Protege o posicionamento da cabeça do laser de corte e gravação das variações de temperatura. Isto inclui variações naturais de temperatura, bem como diferenças de temperatura entre os dois elementos da estação de acoplamento do laser.

O acessório de laser magnético LaserDock, tal como as nossas cabeças de laser e outros produtos, não contém elementos vitais que sejam feitos de plástico. Conscientes do que qualquer operação de máquina CNC envolve, bem como das suas condições de trabalho, decidimos não utilizar quaisquer componentes de plástico em quaisquer componentes vitais para garantir a segurança do utilizador. Isto é particularmente importante para o alojamento da cabeça do laser de corte e para as peças de montagem. Embora possa parecer que os elementos de plástico são seguros para utilização, podem facilmente partir-se ou dobrar-se. Nesse caso, o utilizador tem pouco ou nenhum controlo sobre o destino da radiação laser direta ou dispersa, o que constitui um grande risco para a segurança.

Desempenho consistentemente impecável

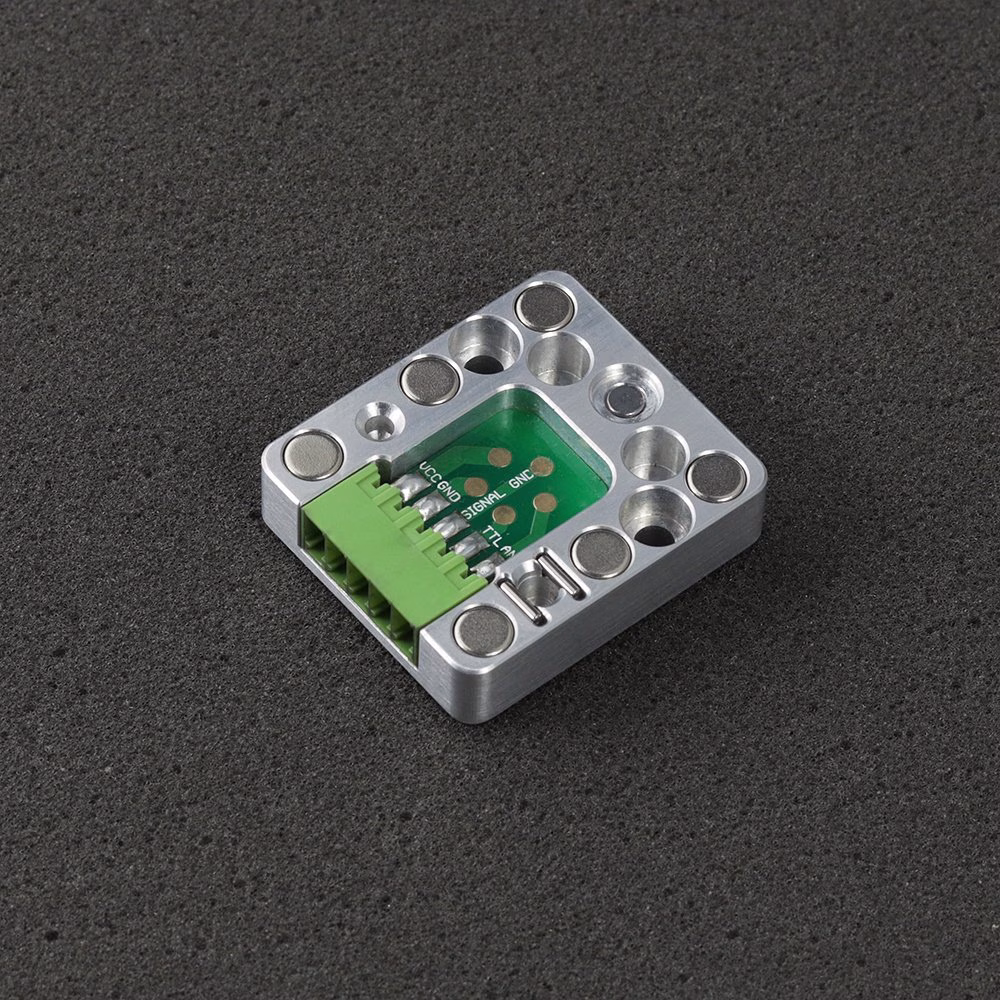

A estação de ancoragem para laser LaserDock foi concebida a pensar nos utilizadores mais exigentes. Para reduzir os tempos de fixação e remoção do laser do router cnc, decidimos utilizar conectores de mola revestidos a ouro e PCB revestida a ouro. Devido a esta escolha de design, os pontos de contacto não oxidam, mesmo após um longo período de utilização. Além disso, as molas asseguram uma inserção perfeita dos pontos de contacto, apesar das oscilações típicas das máquinas CNC, mesmo durante as operações de fresagem CNC mais exigentes. Os pontos de contacto de nível industrial simplificam as ligações dos fios e permitem encaixar os fios mesmo através de pequenas aberturas no corpo da sua máquina CNC. O corpo em alumínio da estação de acoplamento laser protege-a contra danos mecânicos e garante a segurança do utilizador. A cobertura de fixação do laser LaserDock protege os elementos da estação de acoplamento contra danos quando o laser de corte e gravação não está a ser utilizado.

Em caso de emergência, o acessório laser LaserDock desliga a cabeça do laser de gravação. Isto acontece em caso de qualquer risco de segurança causado por um movimento incontrolável da máquina CNC. Também acontece em caso de colisão entre a cabeça do laser e o objeto a ser processado ou um elemento da máquina CNC.

Isto proporciona segurança de duas formas. Em primeiro lugar, o utilizador está protegido do ponto de vista da segurança do laser. O laser de corte e gravação desligado não dispara o feixe laser em qualquer direção indesejada, que poderia atingir o utilizador ou o equipamento da sala. Em segundo lugar, protege a cabeça do laser de gravação. Um laser de gravação preso ao router CNC que se move de forma incontrolável acabaria por ser esmagado, provocando danos mecânicos. Com a estação de ancoragem magnética para laser LaserDock equipada, a cabeça do laser desprender-se-á em segurança e aterrará na área de trabalho da sua máquina cnc.

Com o acessório laser LaserDock equipado, poderá desmontar sem esforço a sua unidade laser quando o trabalho de gravação ou corte a laser estiver concluído. Manter o seu laser limpo é da maior importância. Uma lente de focagem limpa garante uma potência ótica constante nos trabalhos de corte e gravação a laser subsequentes. Manter a lente limpa também prolonga a sua vida útil. Por outro lado, a contaminação da lente pode mesmo danificar os revestimentos antirreflexo. Isto pode, por sua vez, levar a que o feixe laser seja refletido de volta para o díodo laser e causar danos irreversíveis.

É também crucial manter o corpo e o ventilador do seu laser de gravação num estado limpo. A sujidade pode reduzir as suas capacidades de arrefecimento ao bloquear os túneis de fluxo de ar e ao acumular-se nas aletas da ventoinha. Independentemente de utilizar ou não o acessório magnético para laser LaserDock, deve inspecionar regularmente a limpeza da sua lente de focagem. Idealmente, isto deve ser feito antes de iniciar cada novo projeto de gravação ou corte a laser. É de salientar que o bocal de assistência de ar de alta pressão protege a sua focagem contra a contaminação durante a duração do seu projeto laser.
