Díky pokročilé mechanické konstrukci zajistí dokovací stanice gravírovacího laseru umístění laserové hlavy vždy přesně na stejném místě. Opakované připojování a odpojování laseru již není problematické, protože nevyžaduje opakování kalibrace pracovní vzdálenosti.

Plochy dílčích prvků LaserDock, které určují polohu dokovací stanice laseru, se vzájemně dotýkají na úzké ploše. Pro dosažení a udržení bezchybného výkonu jsou tyto dílčí prvky vyrobeny z kalených ocelových slitin, které dosahují vysoké úrovně pevnosti, odolnosti proti opotřebení a tvrdosti nad 50 HRC. Kuličkové závěsy jsou vyrobeny na hydraulickém lisu, což zajišťuje dokonalé přilnutí těla zařízení LaserDock (které funguje jako kulový kloub) k ložiskovým kuličkám.

Spousta uživatelů CNC strojů chce zabezpečit svůj řezací a gravírovací laser po dobu trvání CNC frézování. S nástavcem LaserDock je to bez námahy jednoduché. Stačí odpojit laserovou hlavu od dokovací stanice laserového nástavce a umístit ji na bezpečné místo. Nemusíte odšroubovávat žádné šrouby ani povolovat nic, co by bylo třeba později znovu nasadit.

Pokud vlastníte několik CNC strojů a na každém z nich je umístěna stanice LaserDock, můžete laserovou hlavu během několika sekund přemístit na jiný stroj. A nemusíte přitom znovu kalibrovat pracovní vzdálenost.

V porovnání s alternativními řešeními je LaserDock jediným řešením, které dosahuje tak vysoké přesnosti a jehož použití je zjednodušené. Nemusíte se starat o žádné volné dráty, které po sobě zanecháte, ani o stínění kolíků proti prachu a molekulám vzduchu. LaserDock se dodává s krytem, který nahrazuje laserovou hlavu a stíní magnetickou dokovací stanici laserového nástavce proti jakýmkoli nežádoucím druhům.

Průmyslová přesnost a design

Na základě našich zkušeností s přípravky a mechanickou konstrukcí byl LaserDock navržen tak, aby poskytoval stejné standardy přesnosti jako optické držáky pro průmyslové a vědecké aplikace.

Každý kulový závěs definuje dva translační stupně volnosti v rovině upevnění laseru LaserDock. Definuje také stupeň otáčení jedné části vůči druhé. Dvě ocelové koule, usazené v kalené ocelové základně s válcovým přípravkem, definují tři rotační stupně volnosti.

Silné neodymové magnety, které fungují jako pružiny, drží obě části dokovací stanice laseru těsně u sebe. Tím je zajištěno přesné umístění gravírovací laserové hlavy na přídavné jednotce laserového nástavce cnc frézy LaserDock, protože je odstraněn poslední stupeň volnosti. Tím je vzdálenost mezi prvky magnetického laserového nástavce.

Autonomní určování stupňů volnosti je další velkou předností laserového nástavce LaserDock. Chrání polohu řezací a gravírovací laserové hlavy před teplotními výkyvy. To zahrnuje přirozené kolísání teploty i teplotní rozdíly mezi oběma prvky dokovací stanice laseru.

Magnetický laserový nástavec LaserDock, stejně jako naše laserové hlavy a další produkty, neobsahuje důležité prvky, které jsou vyrobeny z plastu. Protože jsme si vědomi toho, co obnáší provoz jakéhokoli CNC stroje i jeho pracovní podmínky, rozhodli jsme se nepoužívat žádné plastové součásti v žádných životně důležitých komponentech, abychom zajistili bezpečnost uživatelů. To je obzvláště důležité u krytů řezacích laserových hlav a montážních dílů. I když by se mohlo zdát, že plastové prvky jsou pro použití bezpečné, mohou se snadno zlomit nebo ohnout. V takovém případě má uživatel jen malou nebo žádnou kontrolu nad tím, kam se přímé nebo rozptýlené laserové záření dostane, což představuje velké bezpečnostní riziko.

Trvale bezchybný výkon

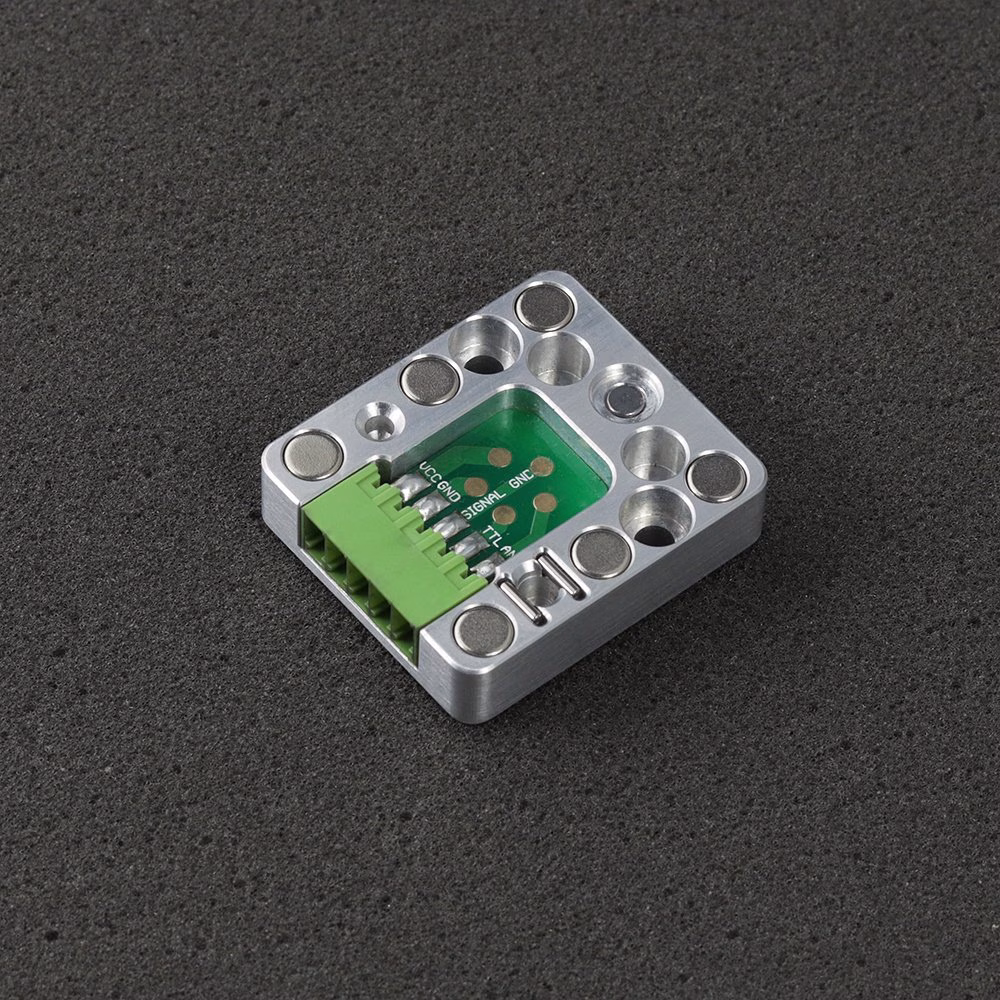

Laserová dokovací stanice LaserDock je navržena s ohledem na nejnáročnější uživatele. Abychom zkrátili časy připojení a odpojení laseru cnc frézy, rozhodli jsme se použít pozlacené pružinové konektory a pozlacenou desku plošných spojů. Díky této volbě konstrukce kontaktní body neoxidují ani po delší době používání. Pružiny navíc zajišťují bezchybné usazení kontaktních bodů, přestože dochází k typickým oscilacím CNC stroje i při těch nejnáročnějších operacích CNC frézování. Průmyslové kontaktní body zjednodušují připojení vodičů a umožňují montáž vodičů i přes malé otvory v tělese CNC stroje. Hliníkové tělo laserové dokovací stanice ji chrání před mechanickým poškozením a zajišťuje bezpečnost uživatele. Kryt laserového nástavce LaserDock chrání prvky dokovací stanice před poškozením, když se řezací a gravírovací laser nepoužívá.

V případě nouze laserový nástavec LaserDock vypne gravírovací laserovou hlavu. Stane se tak v případě jakéhokoli bezpečnostního rizika způsobeného nekontrolovatelným pohybem CNC stroje. Stane se tak také v případě kolize laserové hlavy buď s opracovávaným předmětem, nebo s prvkem CNC stroje.

Tím je zajištěna bezpečnost dvěma způsoby. Za prvé je uživatel chráněn z hlediska bezpečnosti laseru. Vypnutý řezací a gravírovací laser nevystřelí laserový paprsek žádným nežádoucím směrem, který by jinak mohl zasáhnout uživatele nebo zařízení místnosti. Za druhé chrání gravírovací laserovou hlavu. Gravírovací laser přilepený k CNC fréze, která se nekontrolovaně pohybuje, by se nakonec rozdrtil, což by vedlo k mechanickému poškození. S vybavenou magnetickou dokovací stanicí LaserDock se laserová hlava bezpečně odpojí a přistane v pracovním prostoru CNC stroje.

S vybaveným laserovým nástavcem LaserDock budete moci bez námahy demontovat laserovou jednotku po dokončení gravírování nebo řezání laserem. Udržování čistoty vašeho laseru je nesmírně důležité. Čistá zaostřovací čočka zajišťuje konstantní optický výkon při následném laserovém řezání a gravírování. Udržování v čistotě také prodlužuje jeho životnost. Na druhou stranu znečištění čočky může dokonce poškodit antireflexní vrstvy. To by následně mohlo vést k odrazu laserového paprsku zpět k laserové diodě a způsobit její nevratné poškození.

Je také velmi důležité udržovat tělo i ventilátor gravírovacího laseru v čistém stavu. Znečištění může snížit jeho chladicí schopnosti tím, že blokuje tunely pro proudění vzduchu a hromadí se na žebrech ventilátoru. Bez ohledu na to, zda používáte magnetický nástavec LaserDock, byste měli pravidelně kontrolovat čistotu zaostřovací čočky laseru. V ideálním případě by se to mělo provádět před zahájením každého nového projektu laserového gravírování nebo řezání. Zde stojí za zmínku, že vysokotlaká vzduchová asistenční tryska chrání vaše ostření před znečištěním po celou dobu trvání vašeho laserového projektu.
