Med sin avanserte mekaniske design vil graveringslaserdokkingstasjonen alltid sikre at laserhodet posisjoneres på nøyaktig samme sted. Gjentatt på- og avmontering av laseren er ikke lenger et problem, siden det ikke krever gjentatt kalibrering av arbeidsavstanden.

LaserDocks delelementflater, som definerer plasseringen av laserdokkingstasjonen, kommer i kontakt med hverandre over et smalt område. For å oppnå og opprettholde feilfri ytelse er disse delelementene laget av herdede stållegeringer som oppnår høye nivåer av styrke, slitestyrke og hardhet på over 50 HRC. Kulehengslene er laget på en hydraulisk presse, noe som sikrer at LaserDock-kroppen (som fungerer som et kuleledd) passer perfekt til lagerkulene.

Mange brukere av CNC-maskiner ønsker å sikre skjære- og graveringslaseren sin under hele CNC-fresingen . Med LaserDock er det enkelt og greit. Du kan bare løsne laserhodet fra laserfeste-dokkingstasjonen og plassere det på et sikkert sted. Du trenger ikke å skru ut noen skruer eller løsne noe som må settes på igjen senere.

Hvis du eier flere CNC-maskiner med en LaserDock på hver av dem, kan du flytte laserhodet til en annen maskin i løpet av sekunder. Og du trenger ikke å kalibrere arbeidsavstanden på nytt mens du gjør det.

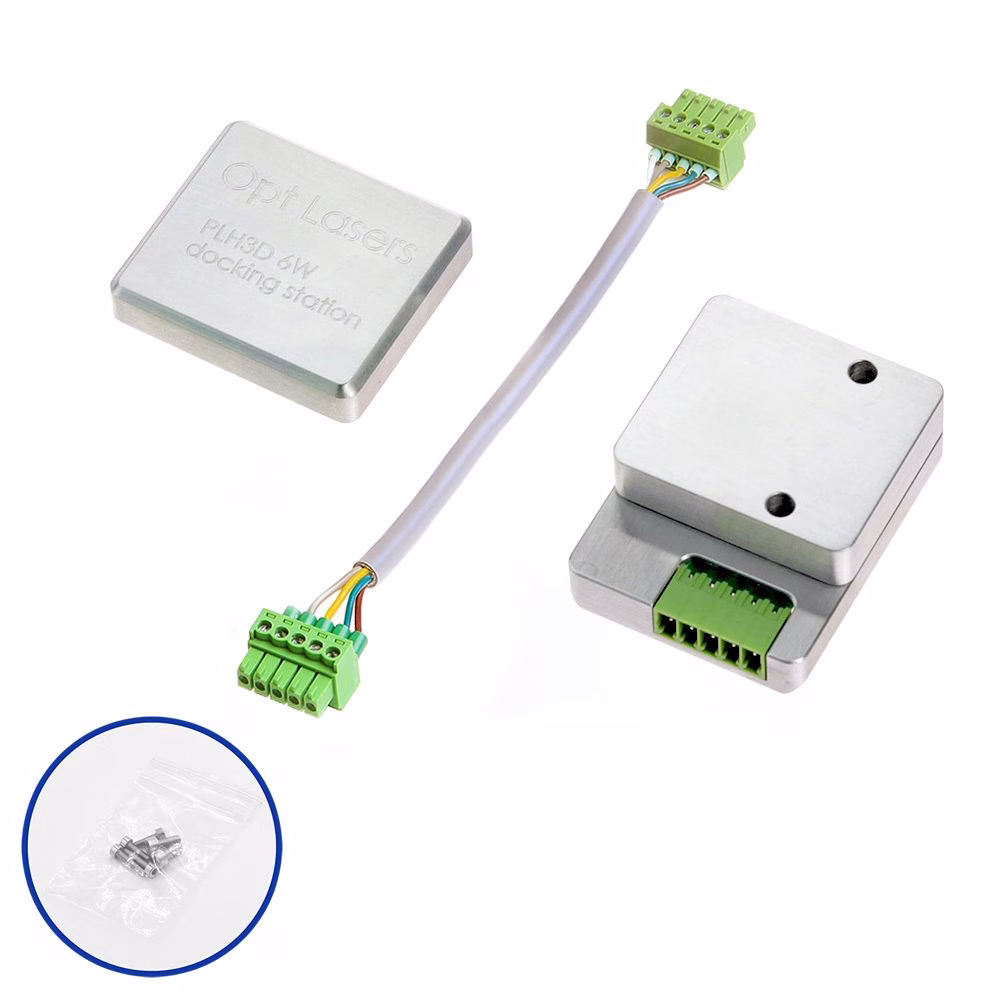

Sammenlignet med alternative løsninger er LaserDock den eneste løsningen som oppnår et så høyt presisjonsnivå og samtidig er enkel i bruk. Du trenger ikke å bekymre deg for løse ledninger som blir liggende igjen, eller for å beskytte pinnene mot støv og luftbårne molekyler. LaserDock leveres med et deksel som erstatter laserhodet og beskytter den magnetiske laserdokkingstasjonen mot uønskede arter.

Nøyaktighet og design av industristandard

LaserDock bygger på vår ekspertise innen fiksturer og mekanisk design, og er designet for å levere samme presisjonsstandarder som optiske fester for industrielle og vitenskapelige bruksområder.

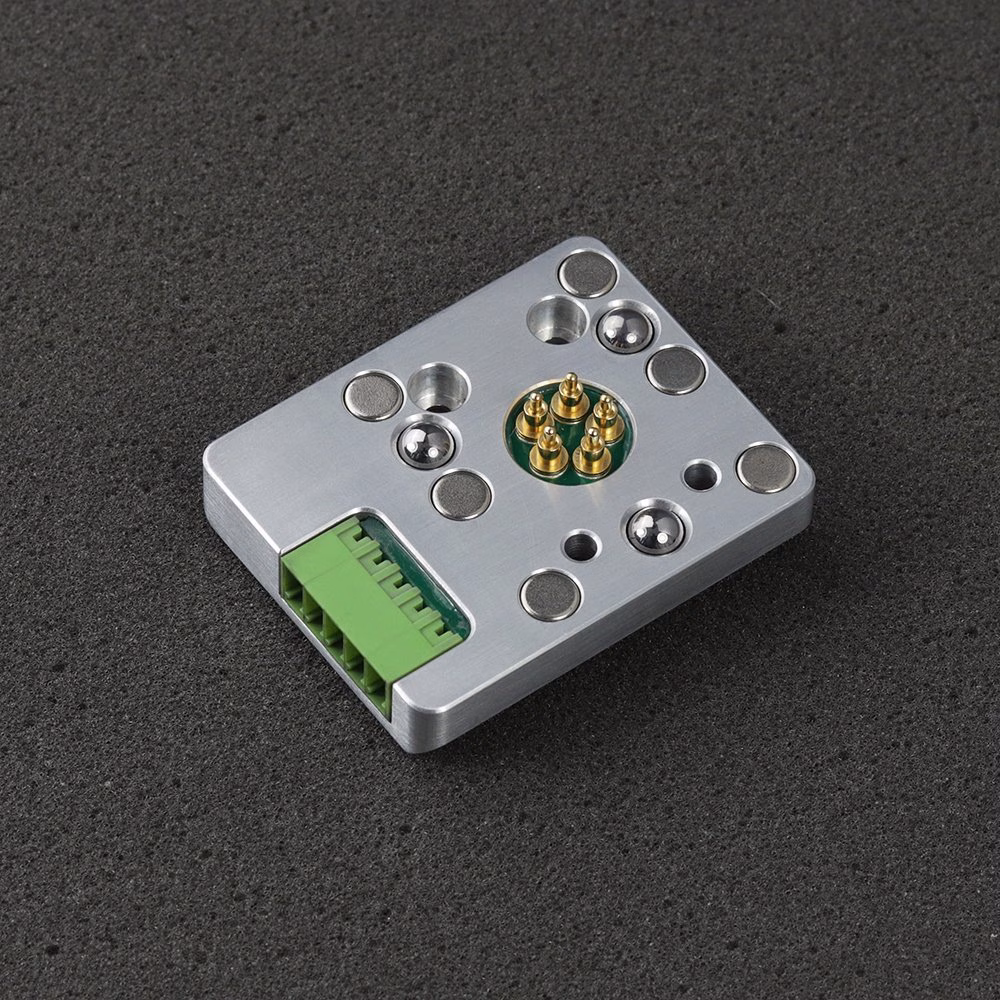

Hvert kulehengsel definerer to translatoriske frihetsgrader i LaserDock-laserfestets plan. Det definerer også graden av rotasjon av en del i forhold til en annen. To stålkuler, plassert i en base av herdet stål med en sylindrisk jigg, definerer tre rotasjonsfrihetsgrader.

Kraftige neodymmagneter, som fungerer som fjærer, holder de to delene av laserdokkingstasjonen tett sammen. Dette sikrer presis posisjonering av graveringslaserhodet på LaserDock cnc-laserfesteren ved å fjerne den siste frihetsgraden. Dette er avstanden mellom elementene i det magnetiske laserfestet.

Autonom bestemmelse av frihetsgradene er enda en stor fordel med LaserDock. Den sikrer plasseringen av skjære- og graveringslaserhodet mot temperaturvariasjoner. Dette omfatter både naturlige temperaturvariasjoner og temperaturforskjeller mellom de to elementene i laserdokkingstasjonen.

LaserDock magnetisk lasertilbehør, akkurat som våre laserhoder og andre produkter, inneholder ikke viktige elementer som er laget av plast. Vi er klar over hva enhver CNC-maskin innebærer, og hvilke arbeidsforhold den arbeider under, og derfor har vi besluttet å ikke bruke plastkomponenter i noen av de viktigste komponentene for å ivareta brukernes sikkerhet. Dette er spesielt viktig for skjærehodet og monteringsdelene til laserhodet. Selv om det kan se ut som om plastelementer er trygge å bruke, kan de lett knekke eller bøyes. I så fall har brukeren liten eller ingen kontroll over hvor den direkte eller spredte laserstrålingen tar veien, noe som utgjør en stor sikkerhetsrisiko.

Gjennomgående upåklagelig ytelse

LaserDock laserdokkingstasjon er utformet med tanke på de mest krevende brukerne. For å redusere tiden det tar å feste og løsne cnc-laserfreseren, har vi valgt å bruke gullbelagte fjærkontakter og gullbelagte kretskort. På grunn av dette designvalget vil ikke kontaktpunktene oksidere, selv etter lang tids bruk. Fjærene sørger dessuten for at kontaktpunktene sitter feilfritt selv om de utsettes for typiske svingninger i CNC-maskiner under selv de mest utfordrende CNC-fresoperasjoner. Kontaktpunkter av industrikvalitet forenkler ledningsforbindelsene og gjør det mulig å montere ledningene selv gjennom små åpninger i cnc-maskinen. LaserDock-dokkingstasjonens aluminiumskropp beskytter den mot mekaniske skader og sørger for brukersikkerhet. LaserDock-laserdekselet beskytter elementene i dokkingstasjonen mot skader når skjære- og graveringslaseren ikke er i bruk.

I nødstilfeller vil LaserDock-lasertilbehøret slå av graveringslaserhodet. Dette skjer i tilfelle sikkerhetsrisiko forårsaket av ukontrollerbare bevegelser i CNC-maskinen. Det skjer også i tilfelle en kollisjon mellom laserhodet og enten gjenstanden som bearbeides eller et CNC-maskinelement.

Dette gir sikkerhet på to måter. For det første er brukeren beskyttet med tanke på lasersikkerheten. Den nedkjølte skjære- og graveringslaseren sender ikke laserstrålen i en uønsket retning, noe som ellers kunne ha truffet brukeren eller utstyr i rommet. For det andre beskytter den graveringslaserhodet. En graveringslaser som sitter fast på CNC-ruteren og beveger seg ukontrollert, vil til slutt bli knust og føre til mekaniske skader. Med LaserDock magnetisk laserdokkingstasjon vil laserhodet trygt løsne og lande innenfor arbeidsområdet til cnc-maskinen.

Med LaserDock-laserfestet kan du enkelt demontere laserenheten når du er ferdig med lasergraveringen eller laserskjæringen. Det er svært viktig å holde laseren ren. En ren fokuseringslinse sikrer konstant optisk effekt under påfølgende laserskjæring og gravering. Renhold forlenger også levetiden. På den annen side kan tilsmussing av linsen til og med skade antirefleksbelegget. Dette kan i sin tur føre til at laserstrålen reflekteres tilbake mot laserdioden og forårsake uopprettelig skade.

Det er også viktig å holde både kroppen og viften på graveringslaseren ren. Smuss kan redusere kjøleeffekten ved å blokkere luftstrømningstunneler og samle seg på viftevingene. Uansett om du bruker LaserDock magnetisk laserfeste eller ikke, bør du regelmessig kontrollere at fokuslinsen er ren. Dette bør ideelt sett gjøres før du starter hvert nye lasergraverings- eller laserskjæringsprosjekt. Det er verdt å merke seg at høytrykksluftdysen sikrer fokuseringen mot forurensning under hele laserprosjektet.
