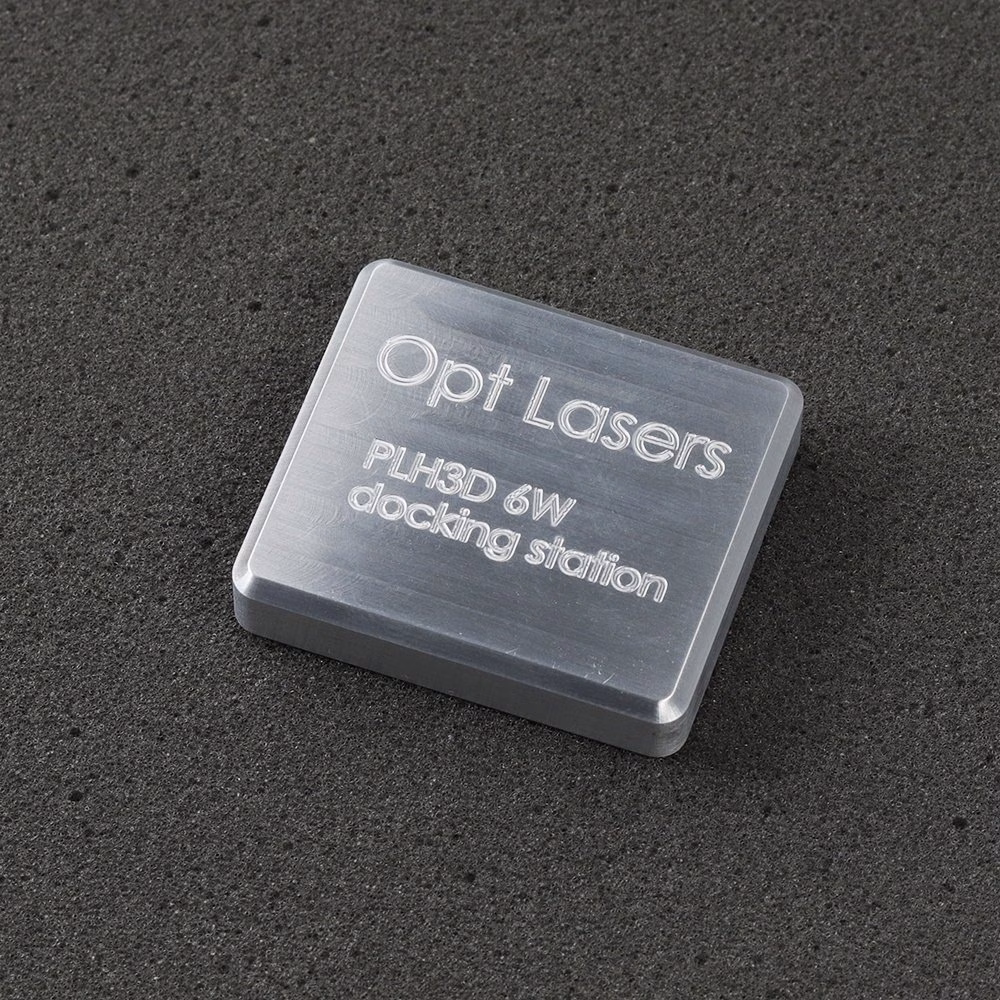

Grâce à sa conception mécanique avancée, la station d'accueil pour laser de gravure assure toujours le positionnement de la tête du laser exactement au même endroit. L'installation et la désinstallation répétées du laser ne posent plus de problème, car elles ne nécessitent pas de nouveaux étalonnages de la distance de travail.

Les surfaces des sous-éléments de LaserDock, qui définissent le positionnement de la station d'accueil laser, entrent en contact les unes avec les autres sur une zone étroite. Pour obtenir et maintenir des performances irréprochables, ces sous-éléments sont fabriqués à partir d'alliages d'acier trempé qui atteignent des niveaux élevés de solidité, de résistance à l'usure et de dureté supérieure à 50 HRC. Les charnières à billes sont fabriquées sur une presse hydraulique, ce qui garantit un ajustement parfait du corps du LaserDock (qui agit comme une articulation à billes) aux billes de roulement.

De nombreux utilisateurs de machines CNC souhaitent sécuriser leur laser de découpe et de gravure pendant la durée du fraisage CNC. Avec le LaserDock, c'est très simple. Il vous suffit de détacher votre tête laser de la station d'accueil de l'accessoire laser et de la placer dans un endroit sûr. Vous n'avez pas besoin de dévisser des vis ou de desserrer quoi que ce soit qu'il faudrait remettre en place ultérieurement.

Si vous possédez plusieurs machines CNC, avec une station d'accueil LaserDock sur chacune d'entre elles, vous pouvez déplacer votre tête laser vers une autre machine en quelques secondes. Et vous n'avez pas besoin de recalibrer votre distance de travail.

Comparé à d'autres solutions, LaserDock est la seule à atteindre un tel niveau de précision et à être simple d'utilisation. Vous n'avez pas à vous préoccuper des fils détachés ou de la protection de vos pointes contre la poussière et les molécules en suspension dans l'air. Le LaserDock est livré avec un couvercle qui remplace la tête laser et protège la station d'accueil de l'attachement laser magnétique contre toute espèce indésirable.

Précision et conception conformes aux normes industrielles

S'appuyant sur notre expertise en matière de fixation et de conception mécanique, la station d'accueil LaserDock a été conçue pour offrir les mêmes normes de précision que les montages optiques destinés aux applications industrielles et scientifiques.

Chaque charnière à bille définit deux degrés de liberté de translation dans le plan de la fixation du laser LaserDock. Elle définit également le degré de rotation d'une pièce par rapport à une autre. Deux sphères en acier, fixées dans une base en acier trempé à l'aide d'un gabarit cylindrique, définissent trois degrés de liberté en rotation.

De puissants aimants en néodyme, agissant comme des ressorts, rapprochent les deux parties de la station d'accueil laser. Cela garantit un positionnement précis de la tête du laser de gravure sur l'unité de fixation du laser de la défonceuse à commande numérique LaserDock en supprimant le dernier degré de liberté. Il s'agit de la distance entre les éléments de l'attachement laser magnétique.

La détermination autonome des degrés de liberté est un autre atout majeur du LaserDock. Elle protège le positionnement de la tête laser de découpe et de gravure contre les variations de température. Cela comprend les variations naturelles de température ainsi que les différences de température entre les deux éléments de la station d'accueil laser.

L'accessoire laser magnétique LaserDock, tout comme nos têtes laser et nos autres produits, ne contient pas d'éléments vitaux en plastique. Conscients de ce qu'implique le fonctionnement d'une machine CNC et de ses conditions de travail, nous avons décidé de ne pas utiliser de composants en plastique dans les éléments vitaux afin de garantir la sécurité de l'utilisateur. Ceci est particulièrement important pour le boîtier de la tête de découpe laser et les pièces d'assemblage. Bien que les éléments en plastique puissent sembler sûrs, ils peuvent facilement se casser ou se plier. Dans ce cas, l'utilisateur n'a que peu ou pas de contrôle sur la destination du rayonnement laser direct ou diffusé, ce qui constitue un risque majeur pour la sécurité.

Des performances toujours impeccables

La station d'accueil laser LaserDock a été conçue pour les utilisateurs les plus exigeants. Pour réduire les temps de fixation et de détachement du laser, nous avons décidé d'utiliser des connecteurs à ressort revêtus d'or et des circuits imprimés revêtus d'or. Grâce à ce choix, les points de contact ne s'oxyderont pas, même après un temps d'utilisation prolongé. De plus, les ressorts garantissent un encastrement parfait des points de contact malgré les oscillations typiques des machines à commande numérique, même lors des opérations de défonçage les plus difficiles. Les points de contact de qualité industrielle simplifient la connexion des fils et permettent de les faire passer même par de petites ouvertures dans le corps de votre machine CNC. Le corps en aluminium de la station d'accueil laser la protège contre les dommages mécaniques et garantit la sécurité de l'utilisateur. Le couvercle de fixation du laser LaserDock protège les éléments de la station d'accueil contre les dommages lorsque le laser de découpe et de gravure n'est pas utilisé.

En cas d'urgence, l'accessoire laser LaserDock éteint la tête laser de gravure. Cela se produit en cas de risque de sécurité causé par un mouvement incontrôlable de la machine CNC. Cela se produit également en cas de collision entre la tête laser et l'objet en cours de traitement ou un élément de la machine CNC.

La sécurité est ainsi assurée de deux manières. Tout d'abord, l'utilisateur est protégé du point de vue de la sécurité du laser. Le laser de découpe et de gravure hors tension ne projette pas le faisceau laser dans une direction indésirable, qui pourrait autrement frapper l'utilisateur ou l'équipement de la pièce. D'autre part, il protège la tête du laser de gravure. Un laser de gravure collé à un routeur CNC qui se déplace de manière incontrôlée finirait par être écrasé, ce qui entraînerait des dommages mécaniques. Avec la station d'accueil laser magnétique LaserDock, la tête laser se détache en toute sécurité et atterrit dans la zone de travail de votre machine CNC.

Avec l'attachement laser LaserDock, vous serez en mesure de démonter sans effort votre unité laser une fois votre travail de gravure ou de découpe laser terminé. Il est extrêmement important de garder votre laser propre. Une lentille de mise au point propre garantit une puissance optique constante pour les travaux de découpe et de gravure au laser suivants. La propreté de la lentille prolonge également sa durée de vie. D'un autre côté, la contamination de la lentille peut même endommager les revêtements antireflets. Le faisceau laser peut alors être réfléchi vers la diode laser et causer des dommages irréversibles.

Il est également essentiel de maintenir le corps et le ventilateur de votre laser de gravure dans un état de propreté. Les salissures peuvent réduire ses capacités de refroidissement en bloquant les tunnels de circulation d'air et en s'accumulant sur les ailettes du ventilateur. Que vous utilisiez ou non l'accessoire laser magnétique LaserDock, vous devez régulièrement vérifier la propreté de votre lentille de mise au point. L'idéal est de le faire avant chaque nouveau projet de gravure ou de découpe au laser. Il convient de noter que la buse d'assistance à l'air à haute pression protège la mise au point contre la contamination pendant toute la durée du projet laser.
