A fejlett mechanikai kialakításnak köszönhetően a gravírozó lézer dokkolóállomás mindig pontosan ugyanarra a helyre biztosítja a lézerfej pozicionálását. A lézer ismételt fel- és leválasztása többé nem jelent problémát, mivel nem igényel munkatávolság-kalibrációs újrafutásokat.

A LaserDock lézerdokkoló állomás pozícionálását meghatározó alelemfelületek szűk területen érintkeznek egymással. A hibátlan teljesítmény elérése és fenntartása érdekében ezek az alelemek olyan edzett acélötvözetekből készülnek, amelyek nagy szilárdságot, kopásállóságot és 50 HRC feletti keménységet érnek el. A gömbcsuklók hidraulikus présen készülnek, ami biztosítja a LaserDock testének (amely gömbcsuklóként működik) tökéletes illeszkedését a csapágygolyókhoz.

Rengeteg CNC-gép-felhasználó szeretné biztosítani a vágó- és gravírozó lézerét a cnc marás időtartama alatt. A LaserDock segítségével ez könnyedén egyszerű. A lézerfejét egyszerűen leveheti a lézerfelszerelés dokkolóállomásáról, és biztonságos helyre helyezheti. Nem kell csavarokat kicsavarni vagy meglazítani semmit, amit később újra vissza kellene helyezni.

Ha több CNC gépe van, és mindegyikre van egy LaserDock, akkor a lézerfejét pillanatok alatt áthelyezheti egy másik gépre. És közben nem kell újrakalibrálnia a munkatávolságot.

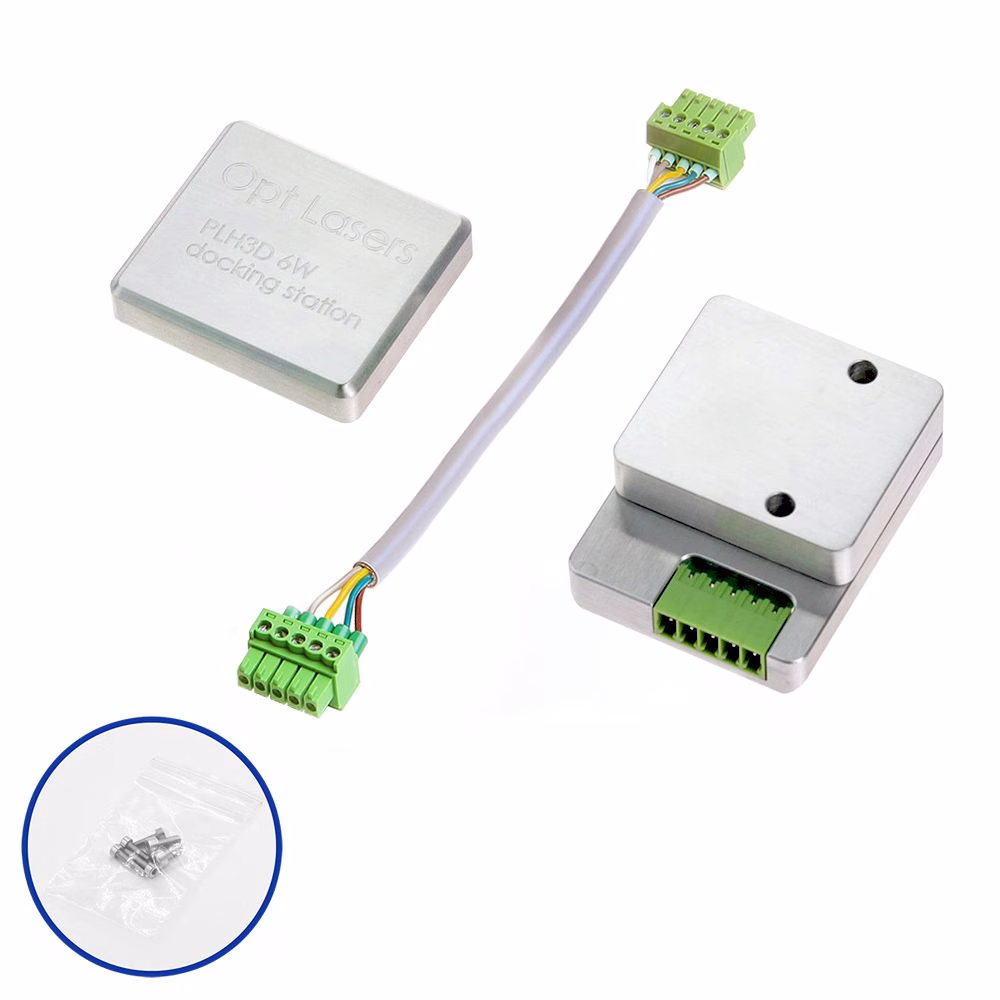

Az alternatív megoldásokkal összehasonlítva a LaserDock az egyetlen olyan megoldás, amely ilyen magas szintű pontosságot ér el, és használata egyszerű. Nem kell aggódnia a hátrahagyott laza vezetékek miatt, vagy a csapok porral és levegőben lévő molekulákkal szembeni árnyékolása miatt. A LaserDockhoz egy fedél tartozik, amely helyettesíti a lézerfejet, és árnyékolja a mágneses lézercsatlakozó dokkolóállomást a nemkívánatos fajokkal szemben.

Ipari szabvány szerinti pontosság és kialakítás

A LaserDockot a rögzítések és a mechanikai tervezés terén szerzett szakértelmünkre építve úgy terveztük, hogy az ipari és tudományos alkalmazásokban az optikai rögzítésekkel megegyező pontossági szabványokat biztosítson.

Minden egyes gömbcsukló két transzlációs szabadságfokot határoz meg a LaserDock lézeres rögzítés síkjában. Meghatározza továbbá az egyik alkatrész forgási fokát a másikhoz képest. Két acélgömb, amelyek egy hengeres állványon, edzett acél alapon helyezkednek el, három forgási szabadságfokot határoz meg.

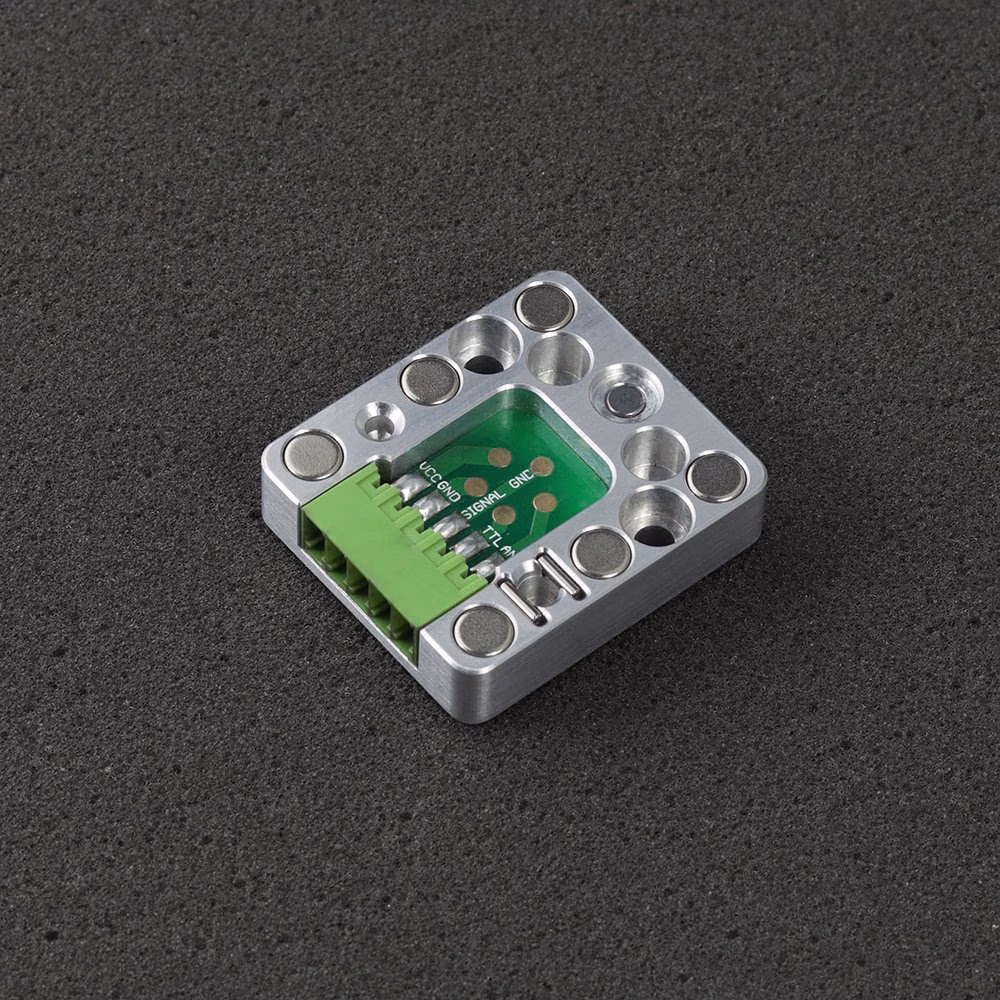

Erős neodímium mágnesek, amelyek rugóként működnek, szorosan egymáshoz illesztik a lézer dokkolóállomás két részét. Ez biztosítja a véső lézerfej pontos pozícionálását a LaserDock cnc router lézeres rögzítőegységen az utolsó szabadságfok megszüntetésével. Ez a mágneses lézercsatlakozó elemei közötti távolság.

A szabadságfokok autonóm meghatározása a LaserDock egy újabb nagy előnye. Ez védi a vágó- és gravírozó lézerfej pozicionálását a hőmérséklet-ingadozásoktól. Ez magában foglalja a természetes hőmérséklet-változásokat, valamint a lézerdokkoló két eleme közötti hőmérsékletkülönbségeket.

A LaserDock mágneses lézerfelszerelés, akárcsak lézerfejeink és más termékeink, nem tartalmaz műanyagból készült létfontosságú elemeket. Mivel tisztában vagyunk azzal, hogy minden CNC-gép működése, valamint annak munkakörülményei mit jelentenek, úgy döntöttünk, hogy a felhasználók biztonsága érdekében nem használunk műanyag alkatrészeket egyetlen létfontosságú komponensben sem. Ez különösen fontos a lézerfej házának és szerelési alkatrészeinek vágásakor. Bár úgy tűnhet, hogy a műanyag elemek biztonságosan használhatók, könnyen eltörhetnek vagy elhajolhatnak. Ebben az esetben a felhasználónak alig vagy egyáltalán nincs befolyása arra, hogy a közvetlen vagy szórt lézersugárzás hová jut, ami komoly biztonsági kockázatot jelent.

Egyenletesen kifogástalan teljesítmény

A LaserDock lézerdokkoló állomást a legigényesebb felhasználók igényeinek figyelembevételével tervezték. A cnc router lézer fel- és leválasztási idők lerövidítése érdekében úgy döntöttünk, hogy aranyozott rugós csatlakozókat és aranyozott nyomtatott áramköri lapot használunk. E tervezési választásnak köszönhetően az érintkezési pontok nem oxidálódnak, még hosszabb használat után sem. Ezen túlmenően a rugók biztosítják a hibátlan érintkezési pont beágyazódást annak ellenére, hogy a CNC-gép tipikus rezgéseit még a legnehezebb CNC-router műveletek során is megtapasztalják. Az ipari minőségű érintkezési pontok leegyszerűsítik a vezetékcsatlakozásokat, és lehetővé teszik a vezetékek beillesztését még a CNC-gép testén lévő kis nyílásokon keresztül is. A lézer dokkolóállomás alumínium teste megvédi a mechanikai sérülésektől és biztosítja a felhasználó biztonságát. A LaserDock lézeres rögzítőfedél megvédi a dokkolóállomás elemeit a sérülésektől, amikor a vágó- és gravírozó lézer nincs használatban.

Vészhelyzet esetén a LaserDock lézerfelszerelés kikapcsolja a gravírozó lézerfejet. Ez akkor történik, ha a CNC-gép ellenőrizhetetlen mozgása miatt biztonsági kockázat áll fenn. Ez akkor is megtörténik, ha a lézerfej és a megmunkálandó tárgy vagy egy CNC-gépelem ütközik.

Ez kétféleképpen nyújt biztonságot. Először is, a felhasználó a lézerbiztonság szempontjából védve van. A kikapcsolt vágó- és gravírozólézer nem lövi a lézersugarat semmilyen nem kívánt irányba, amely egyébként eltalálhatná a felhasználót vagy a helyiség berendezését. Másodszor, védi a gravírozó lézerfejet. A CNC-routerhez ragasztott, kontrollálatlanul mozgó gravírozó lézer végül összetörne, ami mechanikai sérülést eredményezne. A LaserDock mágneses lézerdokkoló állomással felszerelve a lézerfej biztonságosan leválik és a cnc-gép munkaterületén belül landol.

A LaserDock lézerfelszereléssel felszerelve könnyedén leszerelheti lézeregységét, amint lézergravírozási vagy lézervágási munkája befejeződött. A lézer tisztán tartása rendkívül fontos. A tiszta fókuszáló lencse biztosítja az állandó optikai teljesítményt a későbbi lézervágási és gravírozási munkák során. A tisztán tartás meghosszabbítja az élettartamát is. Másrészt a lencse szennyeződése akár a tükröződésgátló bevonatokat is károsíthatja. Ez viszont a lézersugár visszatükröződéséhez vezethet a lézerdióda felé, és visszafordíthatatlan károkat okozhat.

Az is kulcsfontosságú, hogy a gravírozó lézer testét és ventilátorát is tiszta állapotban tartsa. A szennyeződések a légáramlási alagutak elzárásával és a ventilátor lamelláin való felhalmozódással csökkenthetik a hűtési képességeit. Függetlenül attól, hogy használja-e a LaserDock mágneses lézerfelszerelést, rendszeresen ellenőriznie kell a fókuszáló lencse tisztaságát. Ezt ideális esetben minden új lézergravírozási vagy lézervágási projekt megkezdése előtt kell elvégezni. Itt érdemes megjegyezni, hogy a nagynyomású légsegítő fúvóka a lézerprojekt időtartama alatt megvédi a fókuszálást a szennyeződésektől.
