Dankzij het geavanceerde mechanische ontwerp zal het graveerlaser docking station de laserkop altijd op exact dezelfde plek positioneren. Herhaaldelijk bevestigen en loskoppelen van de laser is geen probleem meer omdat er geen herhalingen van de werkafstandkalibratie nodig zijn.

De subelementoppervlakken van LaserDock, die de positionering van het laserdockstation bepalen, komen met elkaar in contact over een smal gebied. Om onberispelijke prestaties te bereiken en te behouden, zijn deze subelementen gemaakt van geharde staallegeringen met een hoge sterkte, slijtvastheid en hardheid van meer dan 50 HRC. De kogelscharnieren zijn gemaakt op een hydraulische pers, waardoor de behuizing van het LaserDock (die als kogelgewricht fungeert) perfect op de kogels past.

Veel gebruikers van CNC machines willen hun snij- en graveerlaser vastzetten tijdens het cnc frezen. Met de LaserDock is dat heel eenvoudig. U kunt uw laserkop gewoon loskoppelen van het dockingstation voor de laserbevestiging en op een veilige plaats neerzetten. Je hoeft geen schroeven los te draaien of iets los te maken dat er later weer op moet.

Als u een paar CNC-machines hebt met op elke machine een LaserDock, dan kunt u uw laserkop binnen enkele seconden naar een andere machine verplaatsen. En daarbij hoeft u de werkafstand niet opnieuw te kalibreren.

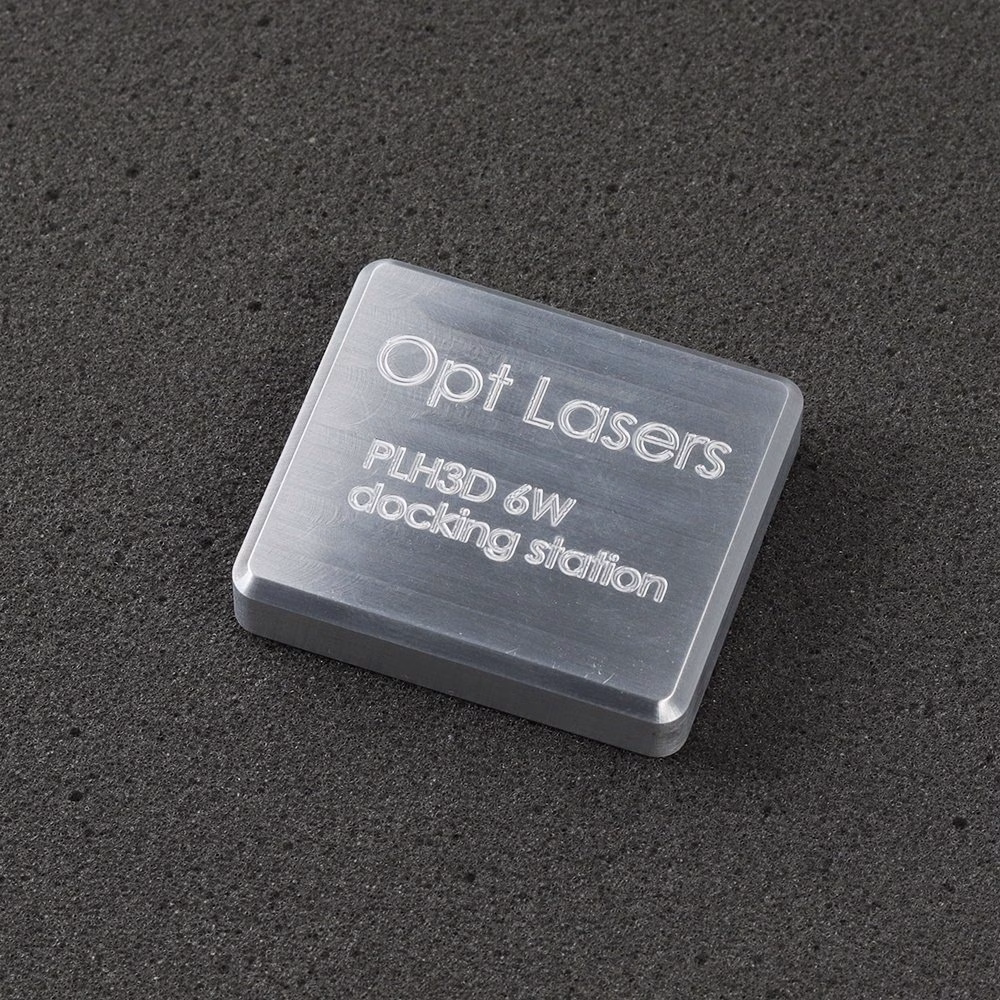

Vergeleken met alternatieve oplossingen is LaserDock de enige oplossing die zo'n hoog precisieniveau bereikt en simplistisch in gebruik is. Je hoeft je geen zorgen te maken over achtergebleven losse draden of het afschermen van je pennen tegen stof en in de lucht zwevende moleculen. Het LaserDock wordt geleverd met een cover die de laserkop vervangt en het dockingstation voor de magnetische laserbevestiging afschermt tegen ongewenste soorten.

Nauwkeurigheid en ontwerp volgens industriële normen

Voortbouwend op onze expertise in opspanningen en mechanisch ontwerp, is het LaserDock ontworpen om dezelfde precisienormen te bieden als optische bevestigingen voor industriële en wetenschappelijke toepassingen.

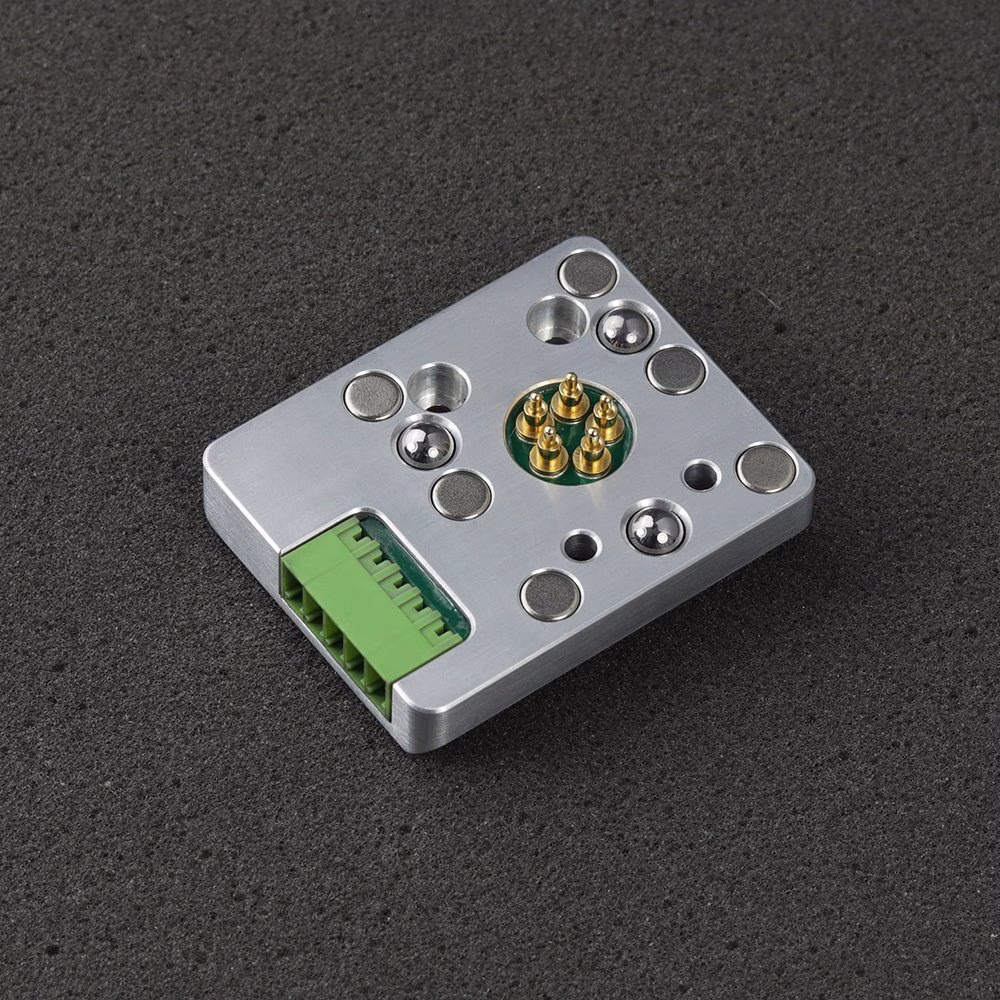

Elk kogelscharnier definieert twee vrijheidsgraden in het vlak van de LaserDock laserbevestiging. Het bepaalt ook de rotatiegraad van het ene onderdeel ten opzichte van het andere. Twee stalen bollen, verankerd in een gehard stalen basis met een cilindrische mal, definiëren drie vrijheidsgraden.

Krachtige Neodymium magneten, die als veren werken, brengen de twee delen van het laserdock dicht bij elkaar. Dit zorgt voor een nauwkeurige positionering van de graveerlaserkop op de LaserDock cnc router laserbevestiging door de laatste vrijheidsgraad weg te nemen. Dit is de afstand tussen de elementen van de magnetische laserbevestiging.

Autonome bepaling van de vrijheidsgraden is nog een groot voordeel van de LaserDock. Het beschermt de positionering van de snij- en graveerkop tegen temperatuurschommelingen. Dit omvat zowel natuurlijke temperatuurschommelingen als temperatuurverschillen tussen de twee elementen van het laserdock.

De LaserDock magnetische laserbevestiging bevat, net als onze laserkoppen en andere producten, geen vitale elementen die gemaakt zijn van plastic. Omdat we ons bewust zijn van wat er allemaal bij een CNC-machine komt kijken en wat de werkomstandigheden zijn, hebben we besloten om geen plastic onderdelen te gebruiken in vitale onderdelen om de veiligheid van de gebruiker te garanderen. Dit is vooral belangrijk voor de behuizing van de snijkop en de assemblageonderdelen. Hoewel het lijkt alsof plastic elementen veilig zijn voor gebruik, kunnen ze gemakkelijk breken of buigen. In dat geval heeft de gebruiker weinig tot geen controle over waar de directe of verspreide laserstraling naartoe gaat, wat een groot veiligheidsrisico vormt.

Constant onberispelijke prestaties

Het LaserDock laserdockstation is ontworpen met de meest veeleisende gebruikers in gedachten. Om de bevestigings- en losmaaktijden te verkorten, hebben we gekozen voor vergulde veerverbindingen en vergulde printplaten. Door deze ontwerpkeuze oxideren de contactpunten niet, zelfs niet na langdurig gebruik. Bovendien zorgen de veren voor een vlekkeloze inbedding van de contactpunten ondanks de typische trillingen van de CNC-machine tijdens zelfs de meest uitdagende CNC-freesbewerkingen. Contactpunten van industriële kwaliteit vereenvoudigen het aansluiten van draden en maken het mogelijk om de draden zelfs door kleine openingen in de behuizing van je CNC-machine te steken. De aluminium behuizing van het laserdock beschermt tegen mechanische schade en garandeert de veiligheid van de gebruiker. De LaserDock laserbevestigingskap beschermt de elementen van het dockingstation tegen schade wanneer de snij- en graveerlaser niet in gebruik is.

In geval van nood schakelt de LaserDock laserbevestiging de graveerlaserkop uit. Dit gebeurt in geval van een veiligheidsrisico veroorzaakt door oncontroleerbare bewegingen van de CNC-machine. Het gebeurt ook in het geval van een botsing tussen de laserkop en het te bewerken object of een CNC machine-element.

Dit biedt veiligheid op twee manieren. Ten eerste wordt de gebruiker beschermd vanuit het oogpunt van laserveiligheid. De uitgeschakelde snij- en graveerlaser zal de laserstraal niet in een ongewenste richting schieten die anders de gebruiker of ruimteapparatuur zou kunnen raken. Ten tweede wordt de graveerlaserkop beschermd. Een graveerlaser die vastzit aan de CNC-router die ongecontroleerd beweegt, zou uiteindelijk geplet worden met mechanische schade als gevolg. Met het LaserDock magnetisch laser docking station uitgerust, zal de laserkop veilig loskomen en landen binnen het werkgebied van je cnc machine.

Met de LaserDock laserbevestiging kunt u uw lasereenheid moeiteloos demonteren als uw lasergraveer- of lasersnijwerk klaar is. Uw laser schoon houden is van het grootste belang. Een schone focuslens zorgt voor een constant optisch vermogen bij verder lasersnij- en graveerwerk. Schoonhouden verlengt ook de levensduur. Aan de andere kant kan vervuiling van de lens zelfs de antireflectiecoatings beschadigen. Dit kan op zijn beurt leiden tot het terugkaatsen van de laserstraal naar de laserdiode en onherroepelijke schade veroorzaken.

Het is ook cruciaal om zowel de behuizing als de ventilator van je graveerlaser schoon te houden. Vuil kan het koelvermogen verminderen door de luchtstroomtunnels te blokkeren en zich op te hopen op de ventilatorlamellen. Ongeacht of je de LaserDock magnetische laserbevestiging gebruikt, moet je regelmatig controleren of je focuslens schoon is. Dit zou idealiter gedaan moeten worden voordat u aan een nieuw lasergraveer- of lasersnijproject begint. Het is de moeite waard om op te merken dat de hogedruk-luchtstraalpijp uw laserstraal beschermt tegen vervuiling tijdens de duur van uw laserproject.
