B445-1600 Faserlaser-Modul

Über das B445-1600 Faserlaser-Modul

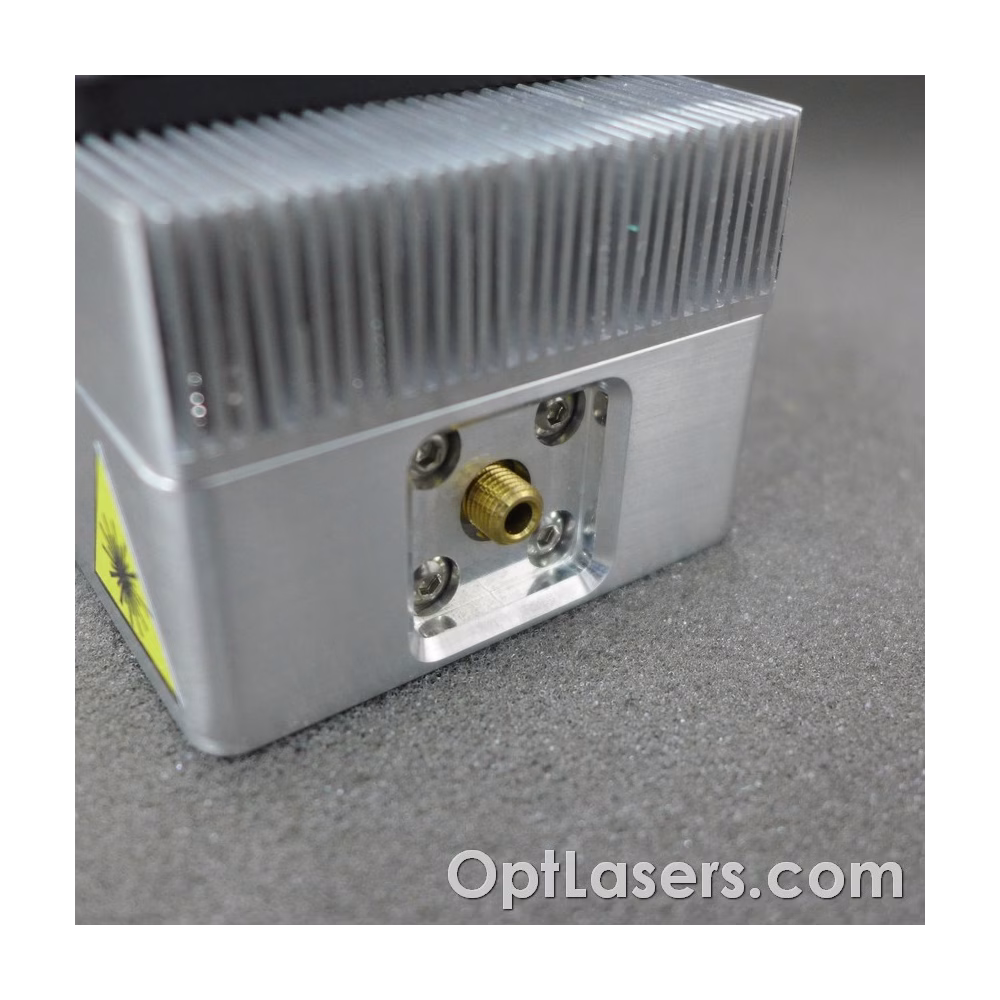

Faserkopplungsfähiges 1600 mW Blau-Laser-Modul mit einer Wellenlänge von 445 nm. Das Gerät ist für den Einsatz mit 100 µm 0,22 NA Faser ausgelegt.

Faser ist nicht enthalten.

Der Mikrocontroller, der das Lasermodul steuert, ist sowohl für den Soft-Start der Laserdioden als auch für die Temperaturregelung über ein Thermoelement verantwortlich. Zudem schützt das System die Diode vor Überhitzung, falls keine ausreichende Wärmeabfuhr gewährleistet ist. Wird eine Temperatur von 40 Grad Celsius überschritten, wird der Stromfluss durch die Diode unterbunden und das System wechselt in den Alarmmodus.

Durch einen separaten analogen Abschnitt der Laserdioden-Stromversorgung kann das Laserstrahl gemäß dem analogen Eingangssignal (0–5 V) auch bei einer Frequenz von bis zu 100 kHz moduliert werden.

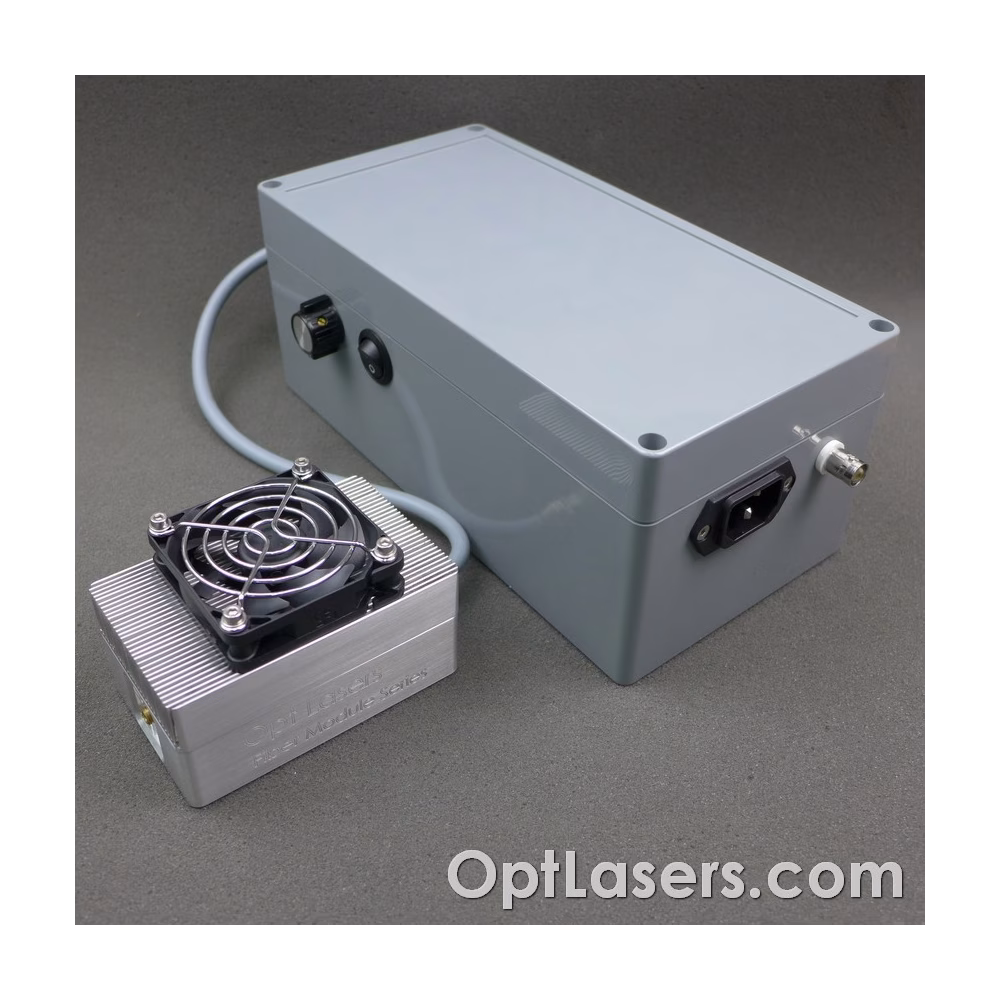

Dieses Gerät enthält ein Netzteil. Netzteil und Treibereinheit sind gemeinsam im Gehäuse integriert. Durch diese Lösung kann das Lasermodul direkt über eine AC-Steckdose betrieben werden. Das Modulationssignal kann vom Anwender über den BNC-Anschluss eingespeist werden. Ebenso ist ein Potentiometer vorhanden, mit dem die Amplitude des Eingangssignals sowie ein Ein-/Ausschalter für die Leistung geregelt werden können.

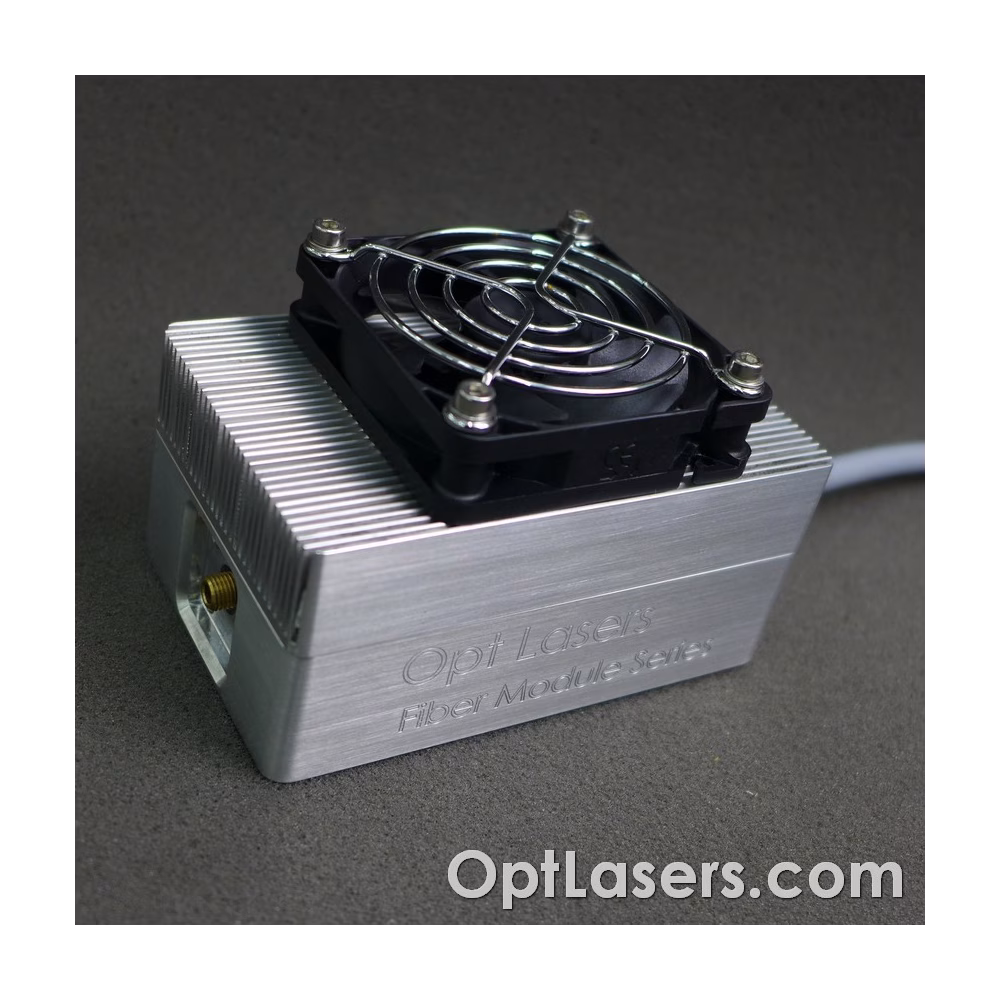

Die Diode sowie das gesamte optische System sind in einem Gehäuse mit einem Kühlkörper montiert, welcher durch einen Lüfter gekühlt wird. Dadurch kann das Modul ohne zusätzliche Kühlung betrieben werden.

Schutz

Dieses Modul verfügt über ein thermisches Schutzsystem, das die Laserdioden vor Überhitzung schützt.

Der Analogeingang wird durch eine 5V1-Zenerdiode geschützt, sollte eine Spannung über 5 V auftreten. Trotzdem sollte dieser Eingang nicht mit höheren Spannungen betrieben werden.

Der Ausgang des Treibers ist durch eine Schottky-Diode geschützt, die das Auftreten von Rückspannungen verhindert.

FASER Kerndurchmesser 100 µm
