Modul Laser cu Fibra B445-1600
B445-1600 este modulul laser albastru cu iesire în fibră de 1600 mW, cu lungimea de undă de 445 nm. Dispozitivul permite cuplarea unei fibre de 100 µm 0.22 NA.
Disponibil la comandă, la cerere
Descriere produs
Despre Modulul Laser cu Fibra B445-1600
Modul laser albastru cu iesire în fibră de 1600 mW, cu lungimea de undă de 445 nm. Dispozitivul a fost proiectat pentru utilizare cu fibră de 100 µm 0.22 NA.
Fibra nu este inclusă.
Microcontrolerul care alimentează modulul laser asigură pornirea lentă a diodei laser și reglarea temperaturii utilizând un termocuplu. În plus, în situația în care nu este asigurată disiparea termică adecvată a modulului, sistemul protejează dioda împotriva supraîncălzirii, iar când temperatura diodei depășește 40 de grade Celsius, previne trecerea curentului prin diodă și intră în mod alarmă.
Cu o secțiune analogică separată pentru alimentarea diodei laser, modulul permite modularea fasciculului conform semnalului de intrare analogic (0-5 V), chiar și la frecvențe de până la 100 kHz.

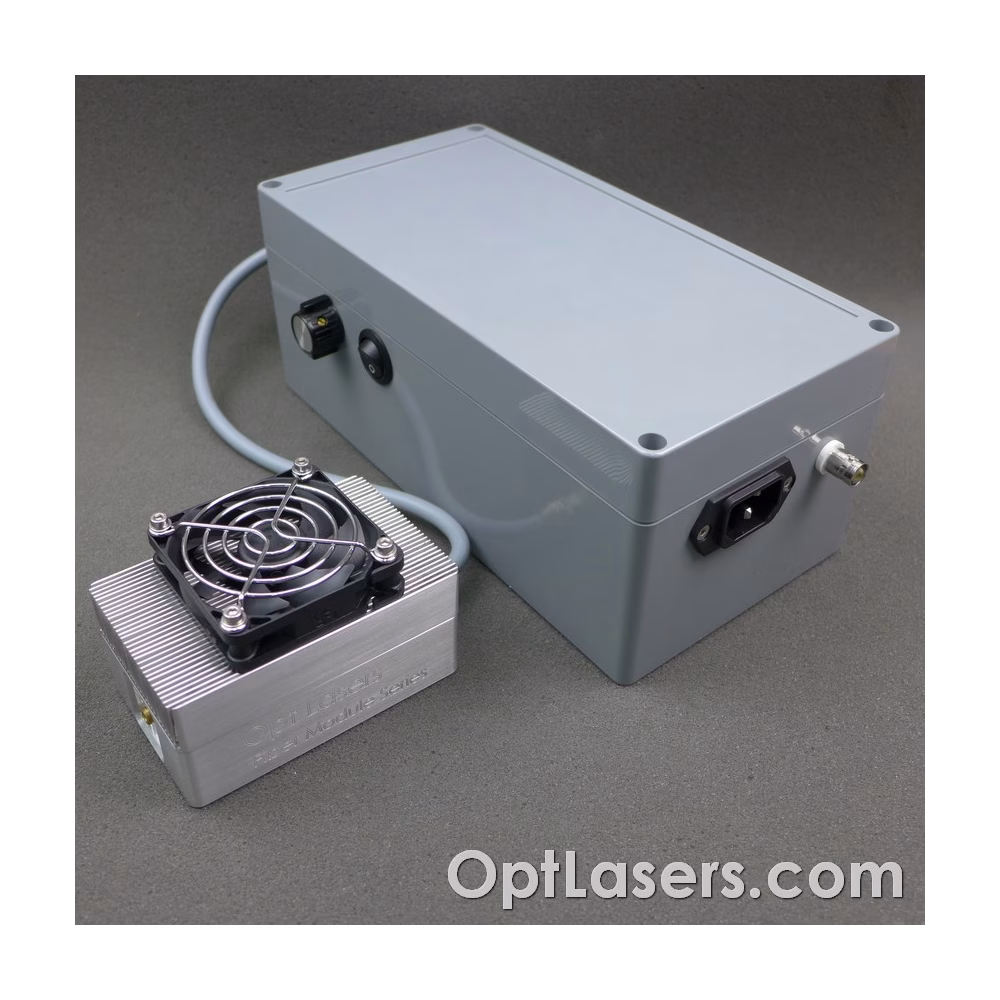

Acest dispozitiv include unitatea de alimentare. PSU-ul și driverul sunt integrate în aceeași carcasă. Datorită acestei soluții, modulul laser poate fi alimentat direct din priză de curent alternativ. Semnalul de modulare poate fi conectat de utilizator prin conectorul BNC. De asemenea, există un potențiometru ce permite reglarea amplitudinii semnalului de modulare la intrare și un întrerupător general on/off.

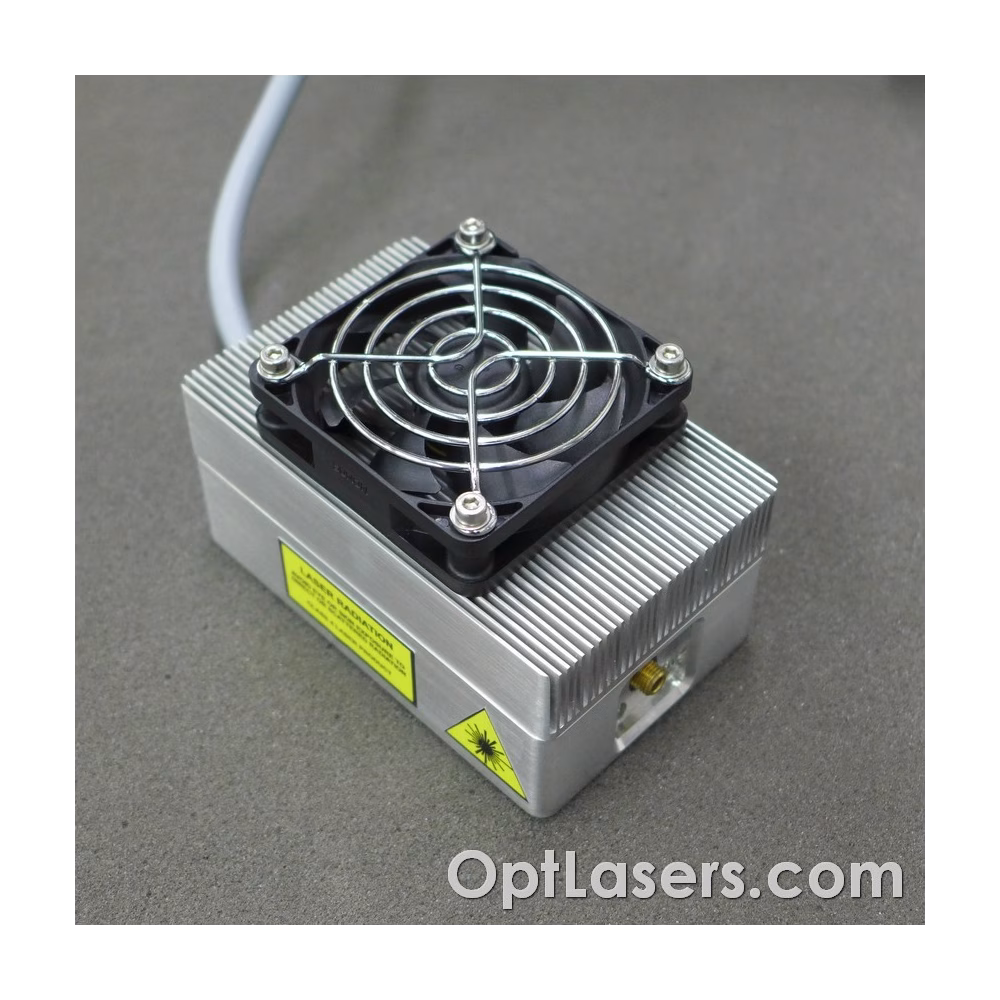

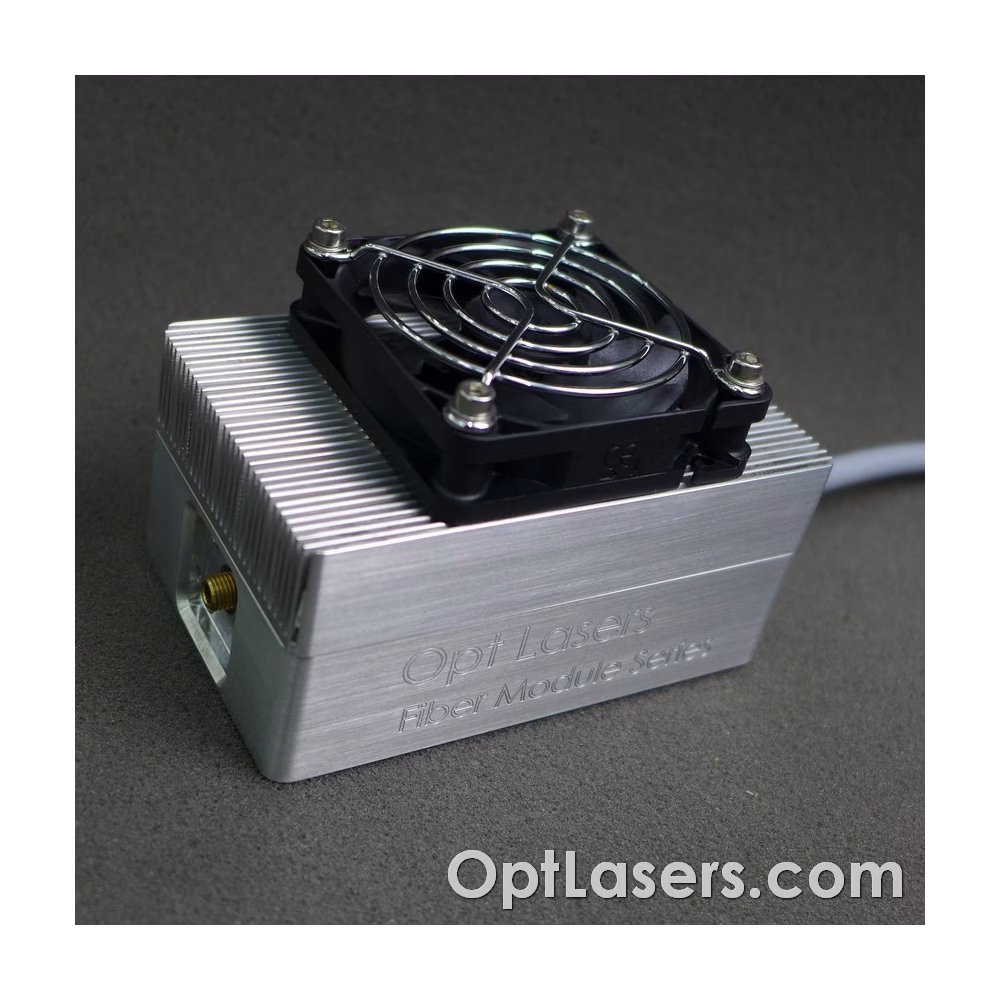

Dioda, împreună cu întregul sistem optic, este montată într-o carcasă cu radiator răcit cu ventilator. Astfel, modulul poate funcționa fără răcire suplimentară.
Protecție
Acest modul dispune de un sistem de protecție termică ce previne supraîncălzirea diodei laser.
Intrarea analogică este protejată de o diodă Zener 5V1, în cazul în care apare o tensiune mai mare de 5V. Totuși, această intrare nu trebuie utilizată cu tensiuni mai mari.
Ieşirea driverului este protejată cu o diodă Schottky, care previne apariția tensiunii inverse.
Diametrul nucleului FIBREI 100 µm
