B445-1600 Fiber Laser Modul

O modulu B445-1600 Fiber Laser

Vláknem vázaný modrý laserový modul s výkonem 1600 mW a vlnovou délkou 445 nm. Zařízení je navrženo pro použití s vláknem 100 um 0,22 NA.

Optické vlákno není součástí dodávky.

Mikrokontrolér řídící laserový modul zajišťuje jak soft start laserové diody, tak i regulaci teploty za pomoci termočlánku. V případě, že není zajištěno dostatečné odvodění tepla z modulu, systém chrání diodu před přehřátím a při překročení teploty diody 40 stupňů Celsia zabraňuje dalšímu toku proudu přes diodu a přechází do režimu alarmu.

Díky oddělené analogové části napájecího zdroje laserové diody je laser schopen modulovat paprsek podle analogového vstupního signálu (0-5 V) i při frekvenci až 100 kHz.

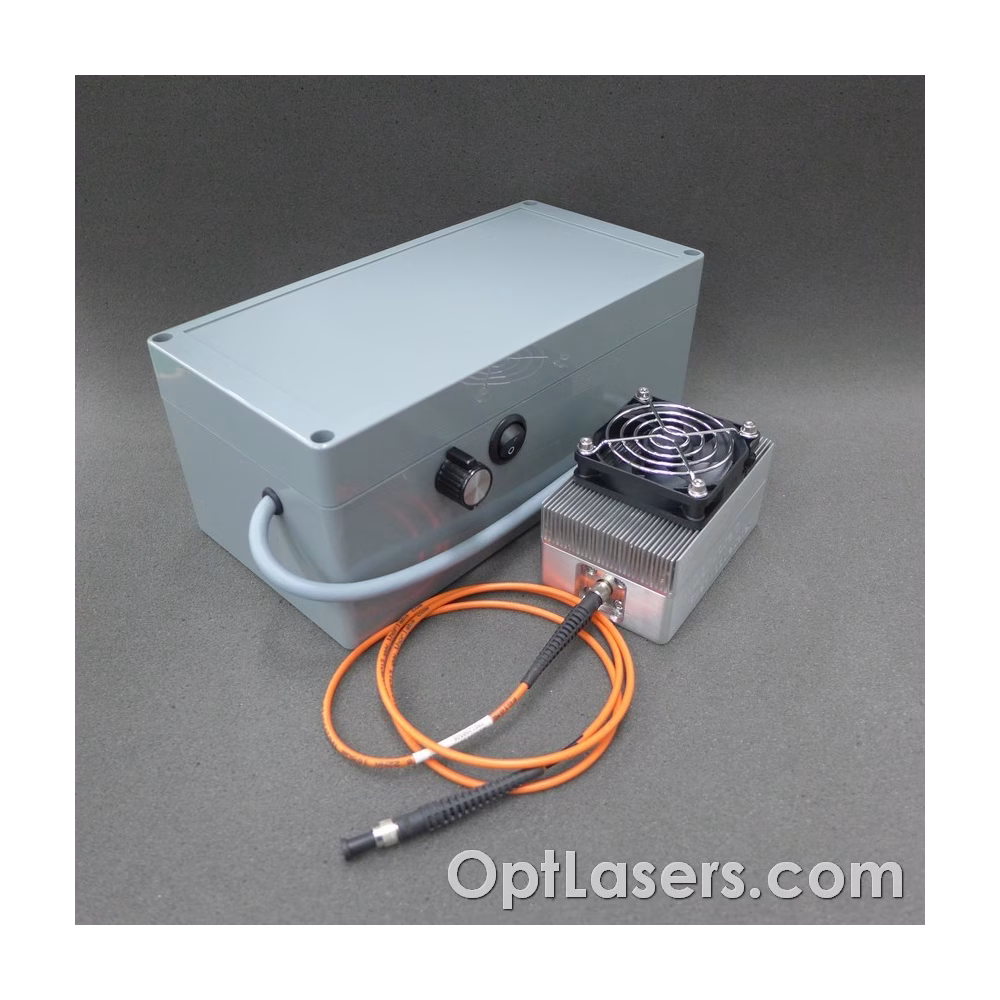

Toto zařízení obsahuje napájecí zdroj. PSU a řídicí jednotka jsou integrovány v krytu. Díky tomuto řešení lze laserový modul napájet přímo ze sítě AC. Modulační signál může uživatel připojit pomocí BNC konektoru. K dispozici je také potenciometr, který umožňuje nastavení amplitudy vstupního modulačního signálu a spínač zapnutí/vypnutí přístroje.

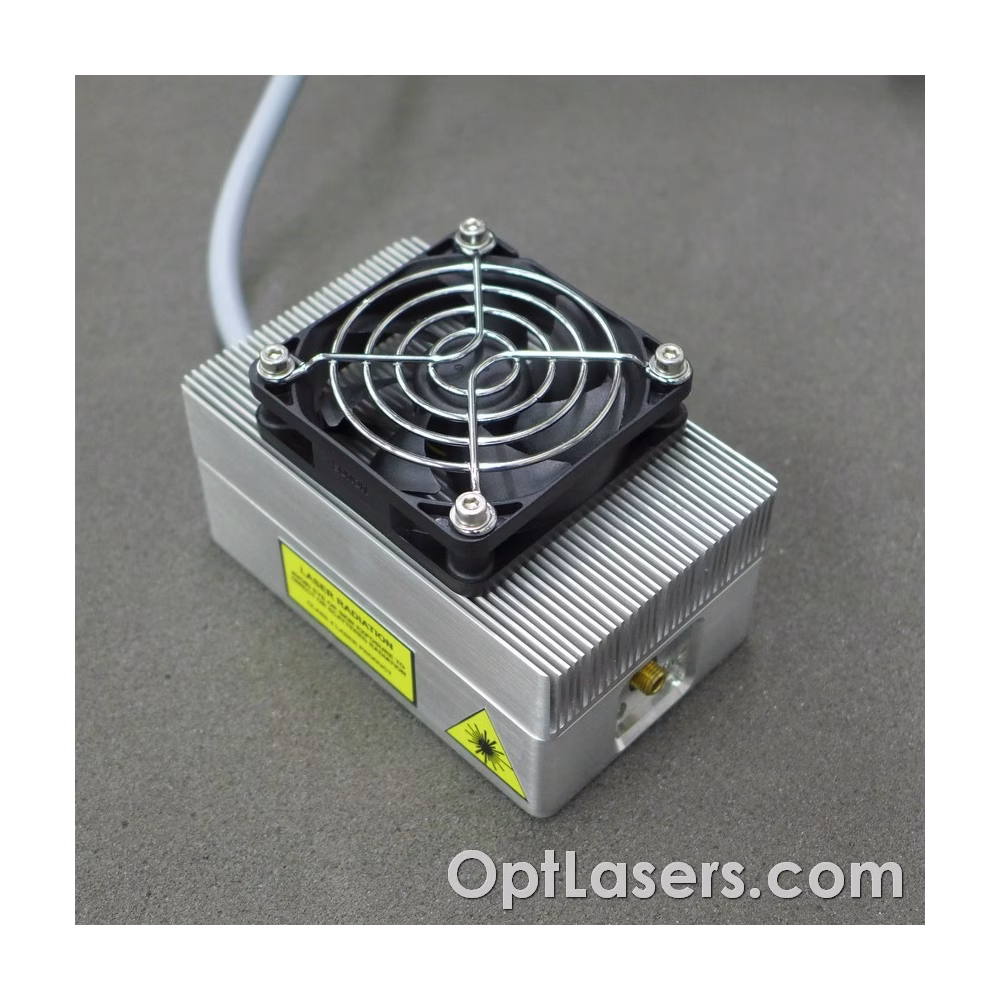

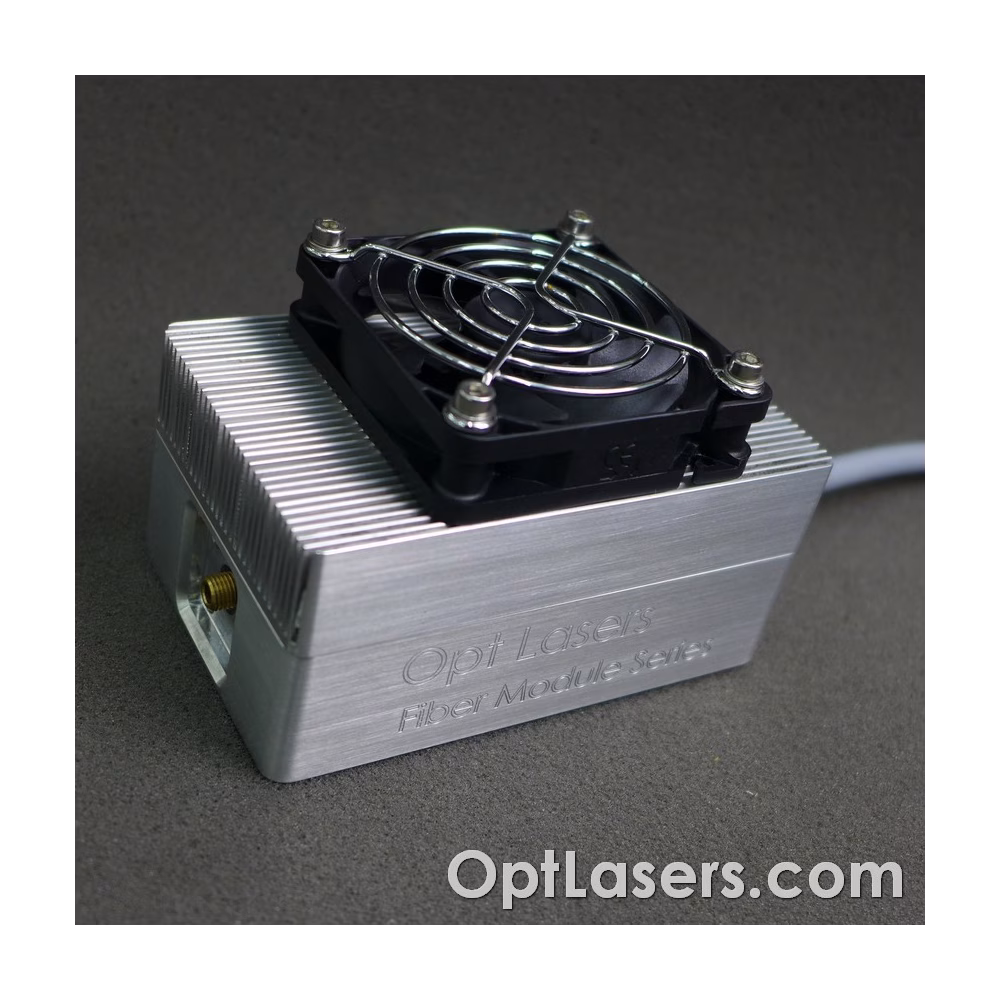

Dioda spolu s celým optickým systémem je umístěna v pouzdře s chladičem, který je chlazen ventilátorem. Díky tomu může modul pracovat bez nutnosti dalšího chlazení.

Ochrana

Tento modul je vybaven termální ochranou, která chrání laserovou diodu před přehřátím.

Analogový vstup je chráněn Zenerovou diodou 5V1 pro případ, že se objeví napětí vyšší než 5V. Přesto tento vstup nesmí být používán s vyšším napětím.

Výstup řídicí jednotky je chráněn Schottkyho diodou, která zabraňuje vzniku zpětného napětí.

Jádro vlákna 100 um
