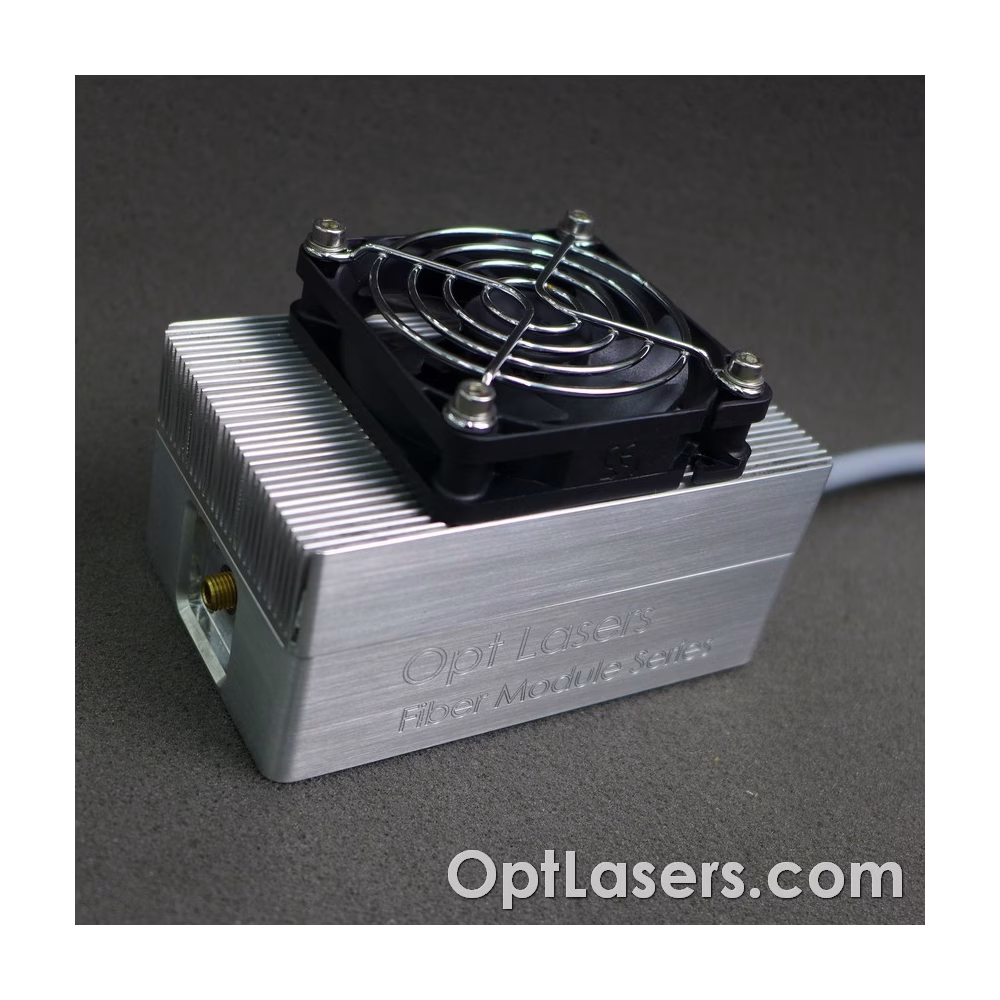

B445-1600 kuitulaser-moduuli
B445-1600 on kuitukytketty 1600 mW sininen lasermoduuli, jonka aallonpituus on 445 nm. Laitteessa voidaan käyttää 100 μm 0,22 NA kuitua.
Saatavilla tilauksesta pyynnöstä
Tuotteen kuvaus
Tietoa B445-1600 kuitulaser-moduulista
Kuitukytketty 1600 mW sininen lasermoduuli, jonka aallonpituus on 445 nm. Laite on suunniteltu käytettäväksi 100 μm 0,22 NA kuidun kanssa.
Kuitu ei sisälly toimitukseen.
Laitteen mikro-ohjain vastaa sekä laserdiodin pehmeästä käynnistyksestä että lämpötilansäätelystä termoparin avulla. Lisäksi, jos moduulin riittävää lämmönpoistoa ei taata, järjestelmä suojaa diodia ylikuumenemiselta, ja kun diodin lämpötila ylittää 40 celsiusastetta, estetään virran kulku diodin läpi ja laite siirtyy hälytystilaan.
Laserdiodin virtalähteen erillisellä analogisella osalla lasersäteen modulaatio voidaan toteuttaa analogisella tulosignaalilla (0–5 V) jopa 100 kHz taajuudella.
Tässä laitteessa on virtalähdeyksikkö. Virtalähde ja ohjainyksikkö on integroitu samaan koteloon. Tämän ratkaisun ansiosta lasermoduuli voidaan liittää suoraan AC-pistorasiaan. Modulaatiosignaali voidaan liittää käyttäjän toimesta BNC-liittimen kautta. Laitteessa on myös potentiometri, jolla ohjataan tulomodulaatiosignaalin amplitudia, sekä virtakytkin.
Diodi ja koko optinen järjestelmä on asennettu jäähdytysrivastolliseen koteloon, jota jäähdytetään tuulettimella. Tämän ansiosta moduuli voi toimia ilman lisäjäähdytystä.
Suojaus
Tässä moduulissa on lämpösuojajärjestelmä, joka suojaa laserdiodia ylikuumenemiselta.
Analoginen tulo on suojattu 5V1 Zener-diodilla tilanteissa, joissa jännite ylittää 5V. Tästä huolimatta tuloa ei tule käyttää korkeampien jännitteiden kanssa.
Lähtöpuoli on suojattu Schottky-diodilla, joka estää takaisinkytkentäjännitteen muodostumisen.
KUIDUN ydinhalkasija 100 μm
