B445-1600 száloptikás lézermodul
A B445-1600 egy száloptikával csatlakoztatható, 1600 mW teljesítményű kék lézermodul, 445 nm hullámhosszal. A készülékhez 100 μm, 0,22 NA optikai szál csatlakoztatható.
Előrendelésre elérhető igény esetén
Termék leírása
B445-1600 száloptikás lézermodul ismertetése
Száloptikával csatlakoztatható, 1600 mW teljesítményű kék lézermodul, 445 nm hullámhosszal. A készüléket 100 μm, 0,22 NA optikai szálhoz terveztük.
Az optikai szál nem tartozék.
A lézermodult vezérlő mikrokontroller felelős a lézerdióda lágyindításáért, továbbá a hőmérséklet szabályozásáért termoelem alkalmazásával. Ezenfelül, ha a modul hőelvezetése nem megfelelő, a rendszer védi a diódát a túlmelegedéstől: amint a dióda hőmérséklete eléri a 40 °C-ot, megakadályozza az áram további áthaladását, és riasztási módba lép.
A lézerdióda tápegységének elkülönített analóg részének köszönhetően a modul képes a lézernyaláb modulálására, az analóg bemeneti jellel (0-5 V) akár 100 kHz frekvenciáig.
A készülék tartalmazza a tápegységet; a PSU és a meghajtó egység közös burkolatban került elhelyezésre. Ezáltal a lézermodul közvetlenül váltóáramú aljzatról üzemeltethető. A modulációs jel BNC csatlakozón keresztül köthető rá a felhasználó által. Továbbá található rajta egy potenciométer, mellyel a bemeneti modulációs jel amplitúdója szabályozható, valamint egy főkapcsoló.

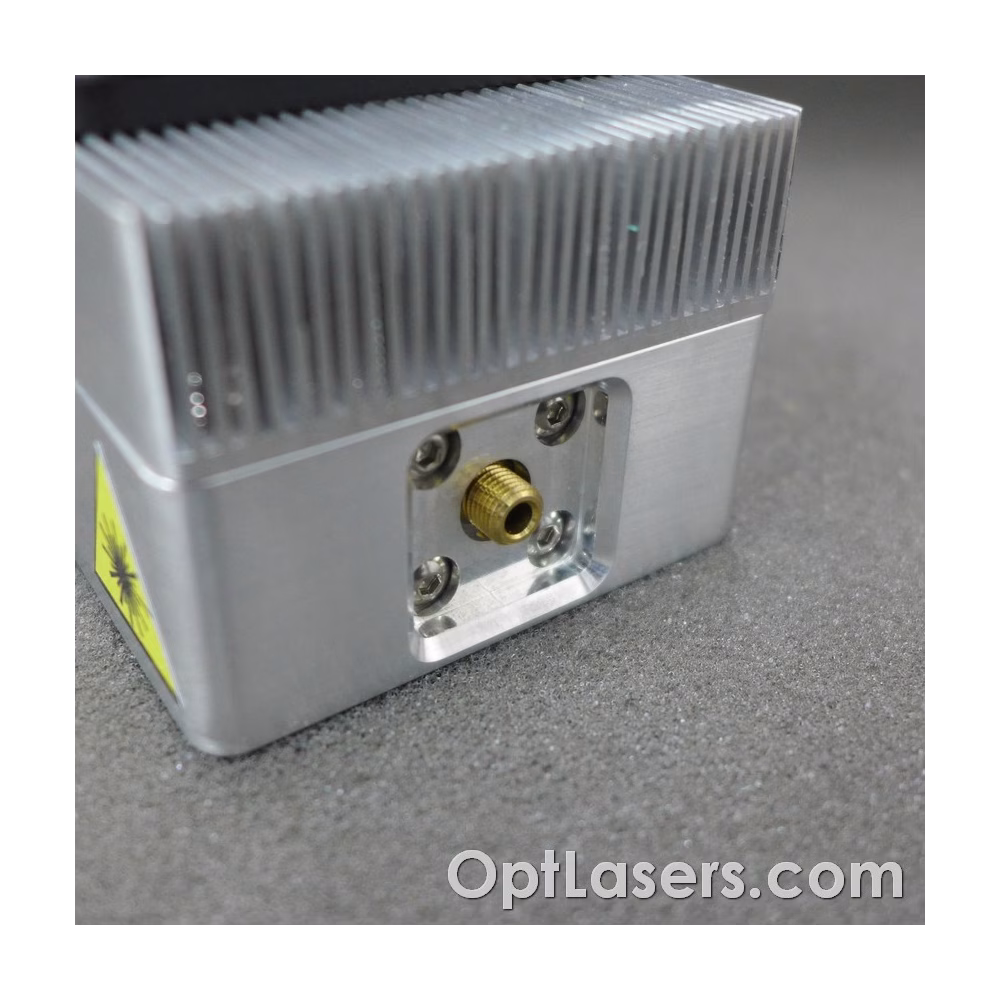

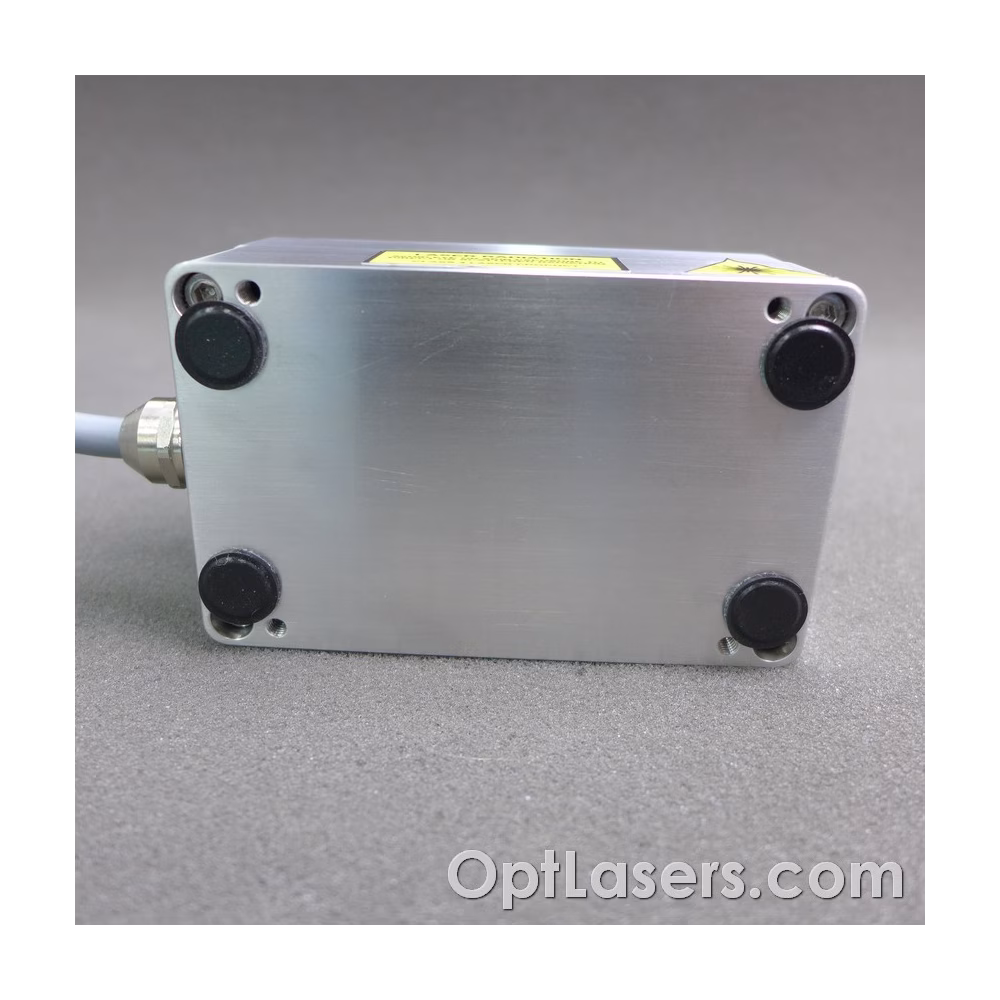

A dióda és a teljes optikai rendszer egy házban került elhelyezésre, amely hűtőbordával és ventilátorral ellátott. Ennek köszönhetően a modul külön hűtés nélkül is üzemképes.
Védelem
A modulban termikus védelmi rendszer gondoskodik a lézerdióda túlmelegedés elleni védelméről.
Az analóg bemenetet egy 5V1 Zener dióda védi, hogy 5V-nál nagyobb feszültség esetén se sérüljön. Ennek ellenére a bemenetre magasabb feszültséget továbbra sem szabad kötni.
A meghajtó kimenetét Schottky dióda védi, hogy a fordított polaritású feszültség ne jelenhessen meg.
OPTIKAI SZÁL magátmérője: 100 μm
