B445-1600 Fiberlasermodul
B445-1600 er det fiberkoblede 1600 mW blå lasermodul med en bølgelængde på 445 nm. Enheden muliggør tilslutning af 100 µm 0,22 NA fiber.
Tilgængelig på forespørgsel
Produktbeskrivelse
Om B445-1600 Fiberlasermodulet
Fiberkoblet 1600 mW blåt lasermodul med en bølgelængde på 445 nm. Enheden er designet til brug med 100 µm 0,22 NA fiber.
Fiber medfølger ikke.
Mikrokontrolleren, der driver lasermodulet, styrer både softstart af laserdiode og temperaturregulering via en termokobling. Desuden, hvis tilstrækkelig varmeafledning ikke er sikret, beskytter systemet dioden mod overophedning. Når diodens temperatur overstiger 40 grader Celsius, forhindrer systemet yderligere strømtilførsel til dioden og går i alarmtilstand.
Med en separat analog del af strømforsyningen til laserdiode kan laseren modulere strålen i overensstemmelse med det analoge indgangssignal (0-5 V), selv ved frekvenser op til 100 kHz.

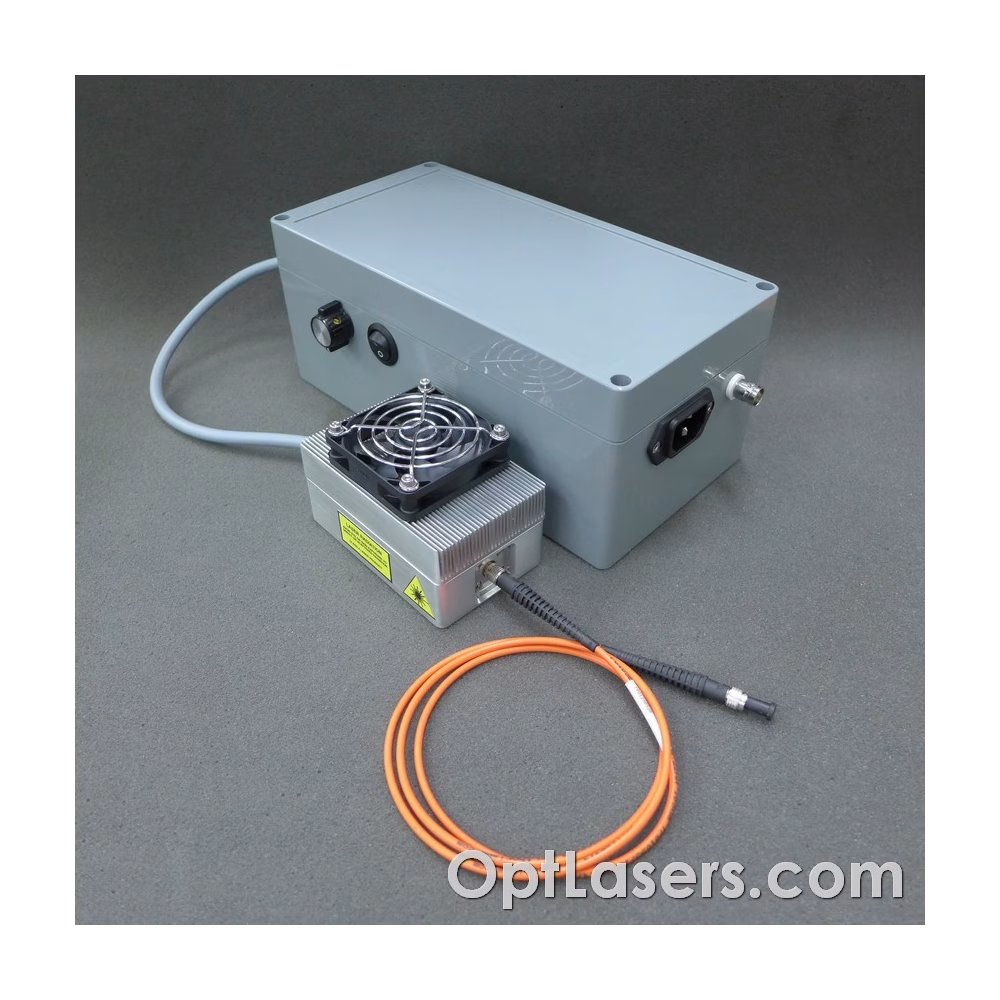

Denne enhed indeholder strømforsyningsenheden. PSU og driverenheden er integreret i kabinettet. Takket være denne løsning kan lasermodulet forsynes direkte fra en AC-stikkontakt. Modulationssignalet kan tilsluttes af brugeren via BNC-stik. Der er også en potentiometer, der muliggør justering af amplituden for modulationssignalet samt en tænd/sluk kontakt.

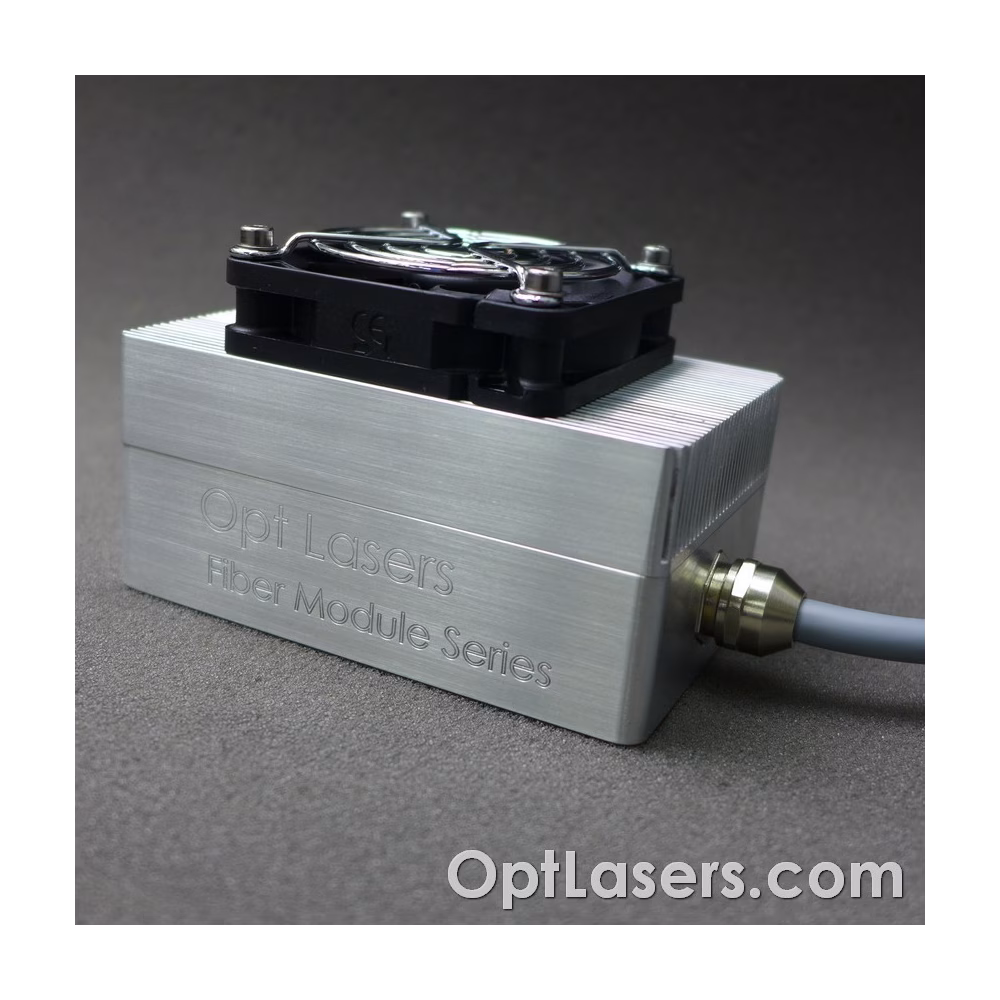

Dioden sammen med det komplette optiske system er monteret i et kabinet med køleribber, som afkøles af en ventilator. Dette gør, at modulet kan fungere uden yderligere køling.
Beskyttelse
Dette modul har et termisk beskyttelsessystem, som beskytter laserdiode mod overophedning.
Den analoge indgang er beskyttet af en 5V1 Zener-diode, hvis der opstår en spænding højere end 5 V. Alligevel bør denne indgang ikke anvendes med højere spændinger.
Driverens udgang er beskyttet af en Schottky-diode, som forhindrer tilstedeværelsen af omvendt spænding.
FIBER kerne diameter 100 µm
