Módulo de Laser de Fibra B445-1600

Sobre o Módulo de Laser de Fibra B445-1600

Módulo de laser azul acoplado à fibra com potência de 1600 mW e comprimento de onda de 445 nm. O dispositivo foi projetado para uso com fibra óptica de 100 μm 0,22 NA.

Fibra não incluída.

O microcontrolador que aciona o módulo de laser é responsável tanto pelo soft start do diodo laser quanto pela regulação da temperatura por meio de termopar. Além disso, caso não seja garantida a dissipação térmica adequada do módulo, o sistema protege o diodo contra superaquecimento e, quando a temperatura do diodo ultrapassa 40 graus Celsius, evita o fluxo de corrente pelo diodo e entra em modo de alarme.

Com uma seção analógica separada na alimentação do diodo laser, o módulo permite a modulação do feixe de acordo com o sinal analógico de entrada (0-5 V) mesmo em frequência de até 100 kHz.

Este dispositivo contém a unidade de alimentação. A fonte de alimentação e a unidade de controle estão integradas no mesmo invólucro. Graças a esta solução, o módulo laser pode ser alimentado diretamente da tomada CA. O sinal de modulação pode ser conectado pelo usuário através do conector BNC. Também dispõe de um potenciômetro que permite ajustar a amplitude do sinal de modulação de entrada e um interruptor geral de liga/desliga.

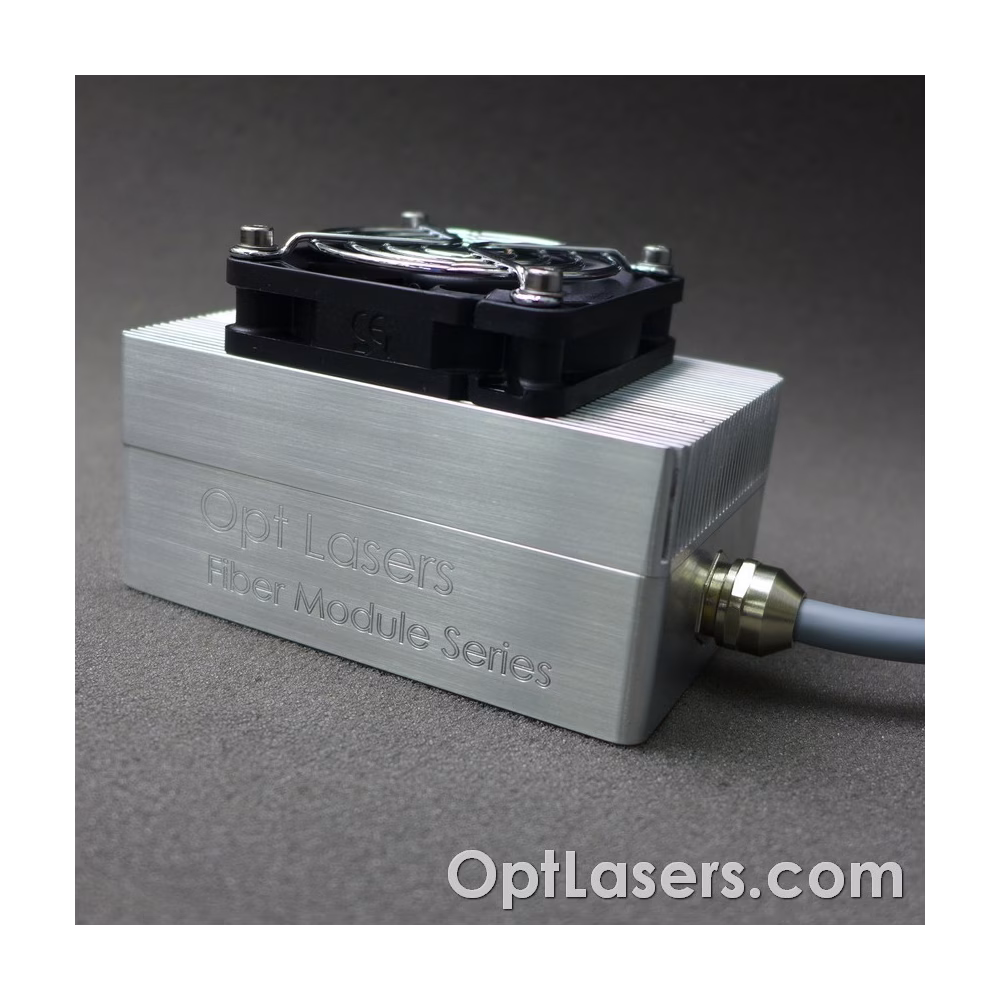

O diodo, juntamente com todo o sistema óptico, está montado em uma carcaça com dissipador de calor, resfriado por ventilador. Dessa forma, o módulo pode operar sem necessidade de resfriamento adicional.

Proteção

Este módulo possui um sistema de proteção térmica que protege o diodo laser contra superaquecimento.

A entrada analógica é protegida por um diodo Zener 5V1 para o caso de ocorrer tensão superior a 5V. Mesmo assim, esta entrada não deve ser utilizada com tensões superiores.

A saída do driver é protegida por um diodo Schottky, que impede o aparecimento de tensão reversa.

Diâmetro do núcleo da fibra 100 μm
