Module laser à fibre B445-1600

À propos du module laser à fibre B445-1600

Module laser bleu à fibre optique couplée de 1600 mW avec une longueur d’onde de 445 nm. L’appareil a été conçu pour être utilisé avec une fibre de 100 µm et une ouverture numérique de 0,22.

La fibre n’est pas incluse.

Le microcontrôleur pilotant le module laser assure à la fois le démarrage progressif de la diode laser et la régulation de la température à l’aide d’une thermocouple. De plus, en cas de dissipation thermique insuffisante du module, le système protège la diode contre toute surchauffe ; lorsque la température de la diode dépasse 40 degrés Celsius, il interrompt la circulation du courant à travers la diode et passe en mode alarme.

Grâce à une section analogique séparée de l’alimentation de la diode laser, le faisceau peut être modulé conformément au signal d’entrée analogique (0-5 V), même jusqu’à une fréquence de 100 kHz.

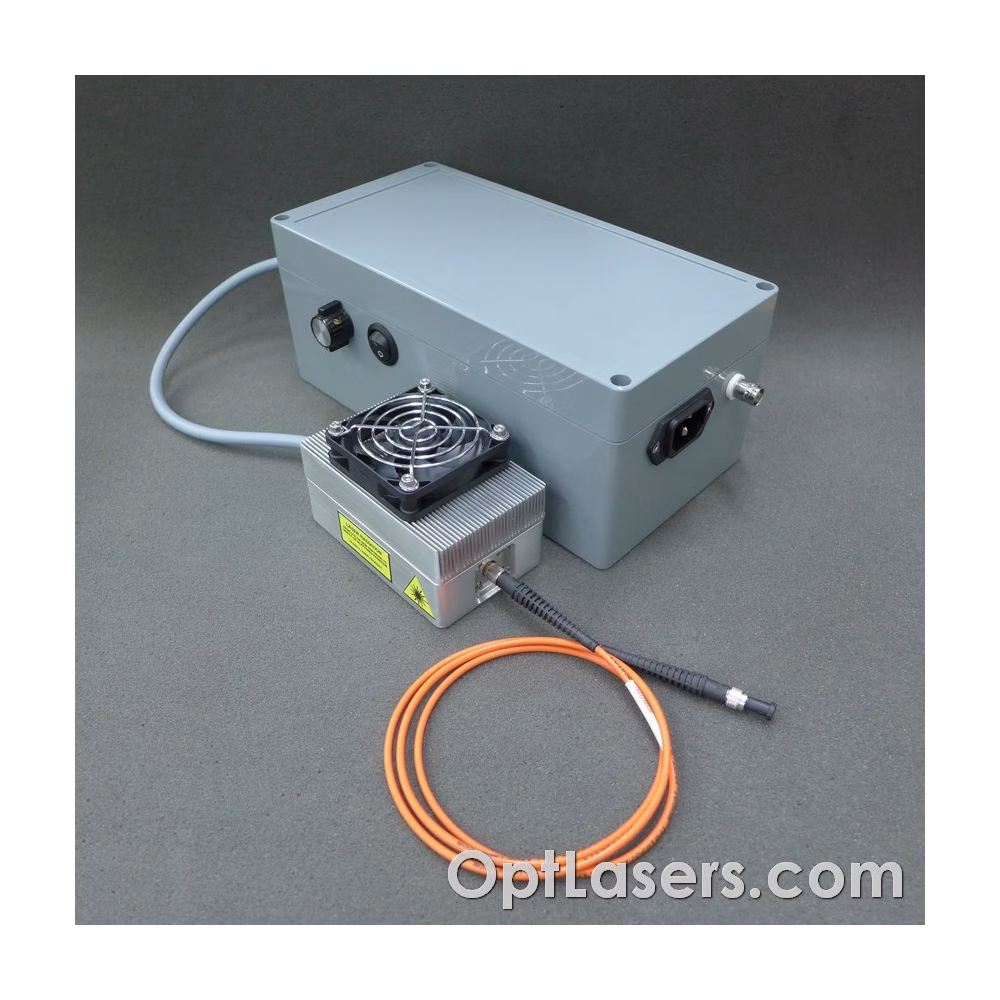

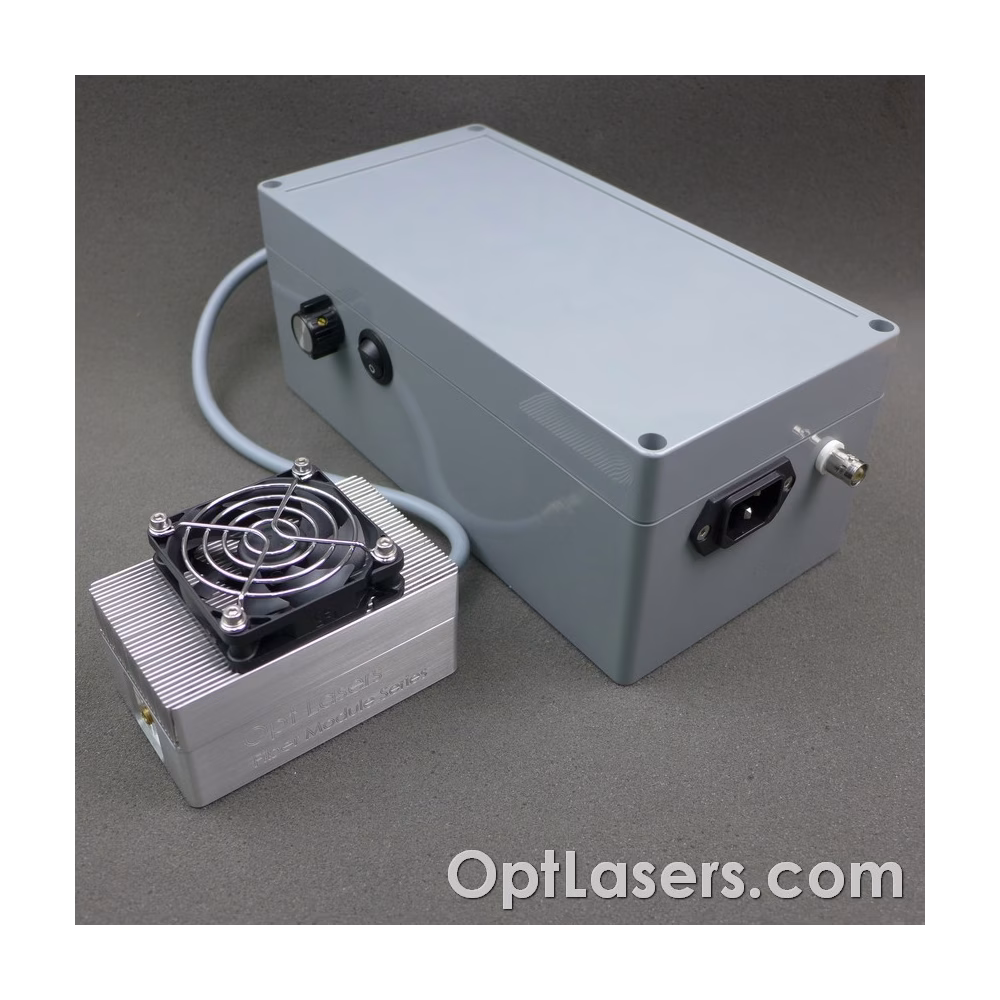

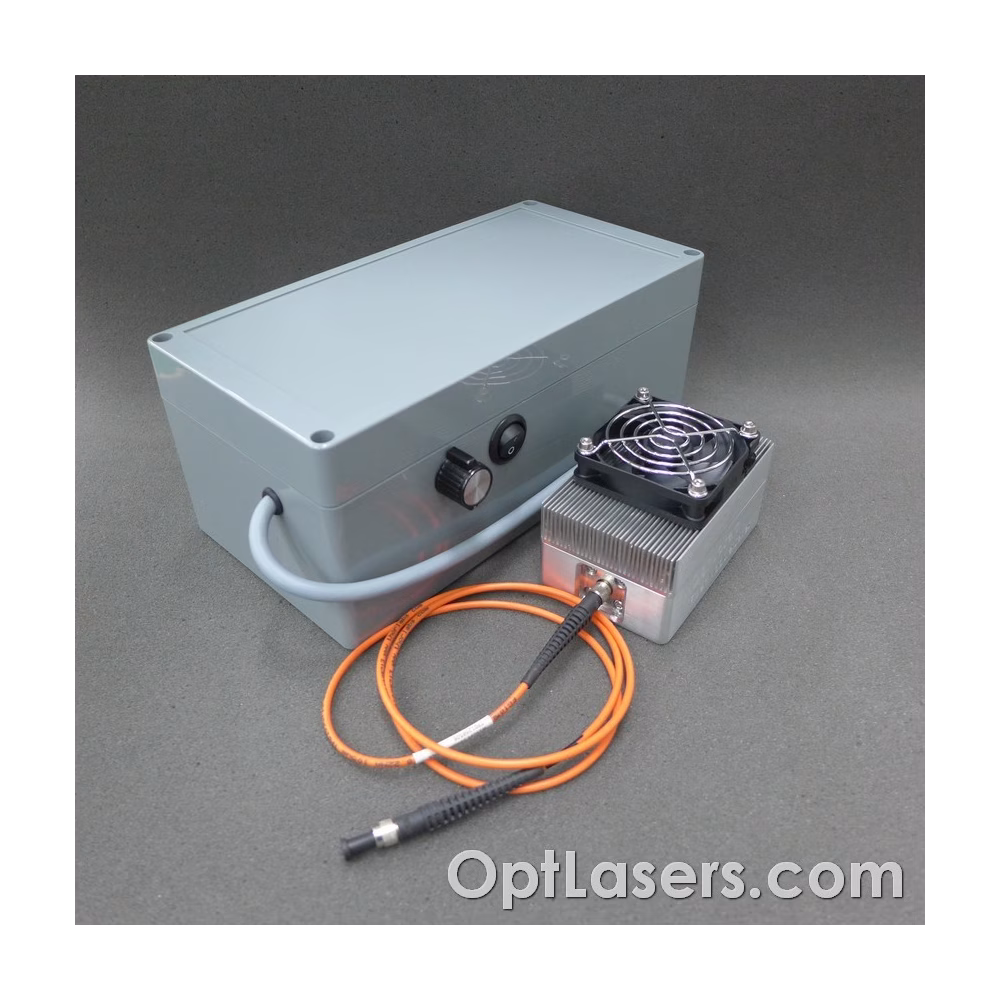

Ce dispositif intègre le bloc d’alimentation. L’alimentation électrique et le module de commande sont intégrés dans le boîtier. Grâce à cette conception, le module laser peut être alimenté directement depuis une prise secteur. Le signal de modulation peut être raccordé par l’utilisateur via le connecteur BNC. Un potentiomètre permet d’ajuster l’amplitude du signal de modulation d’entrée ainsi qu’un interrupteur marche/arrêt.

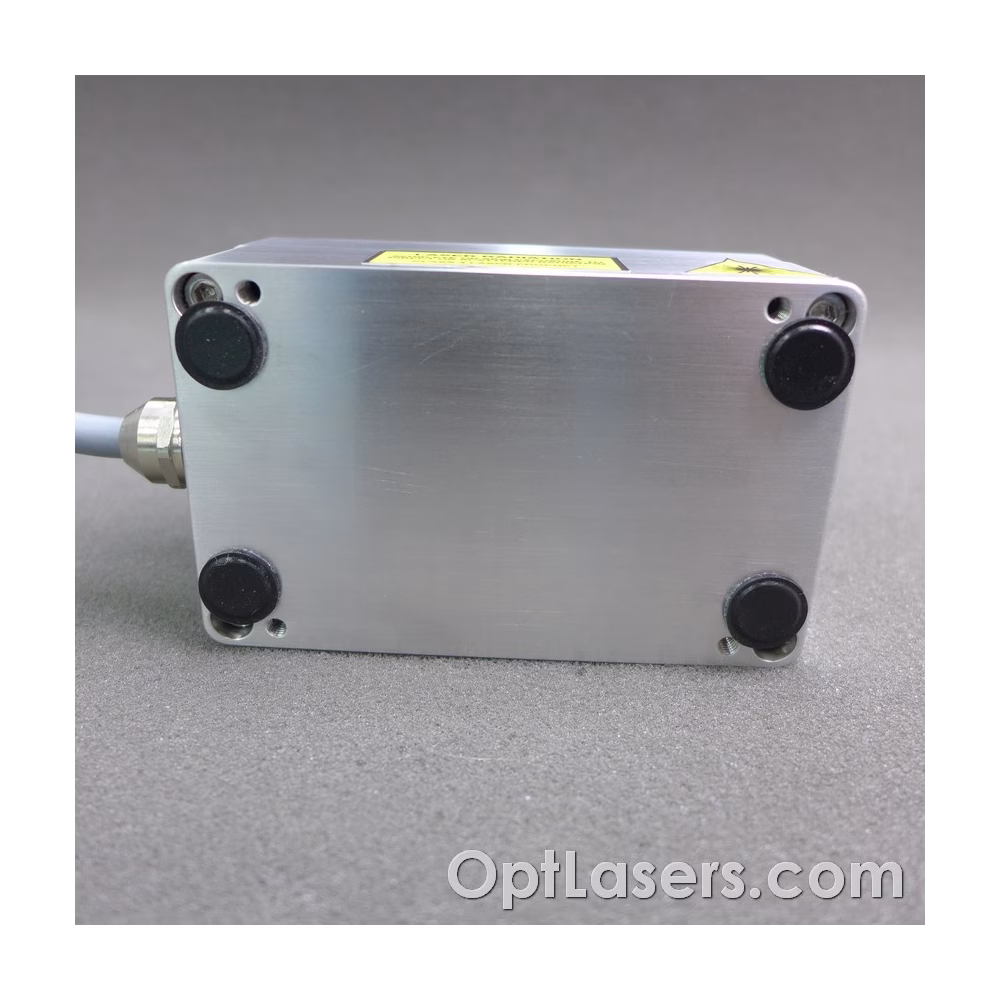

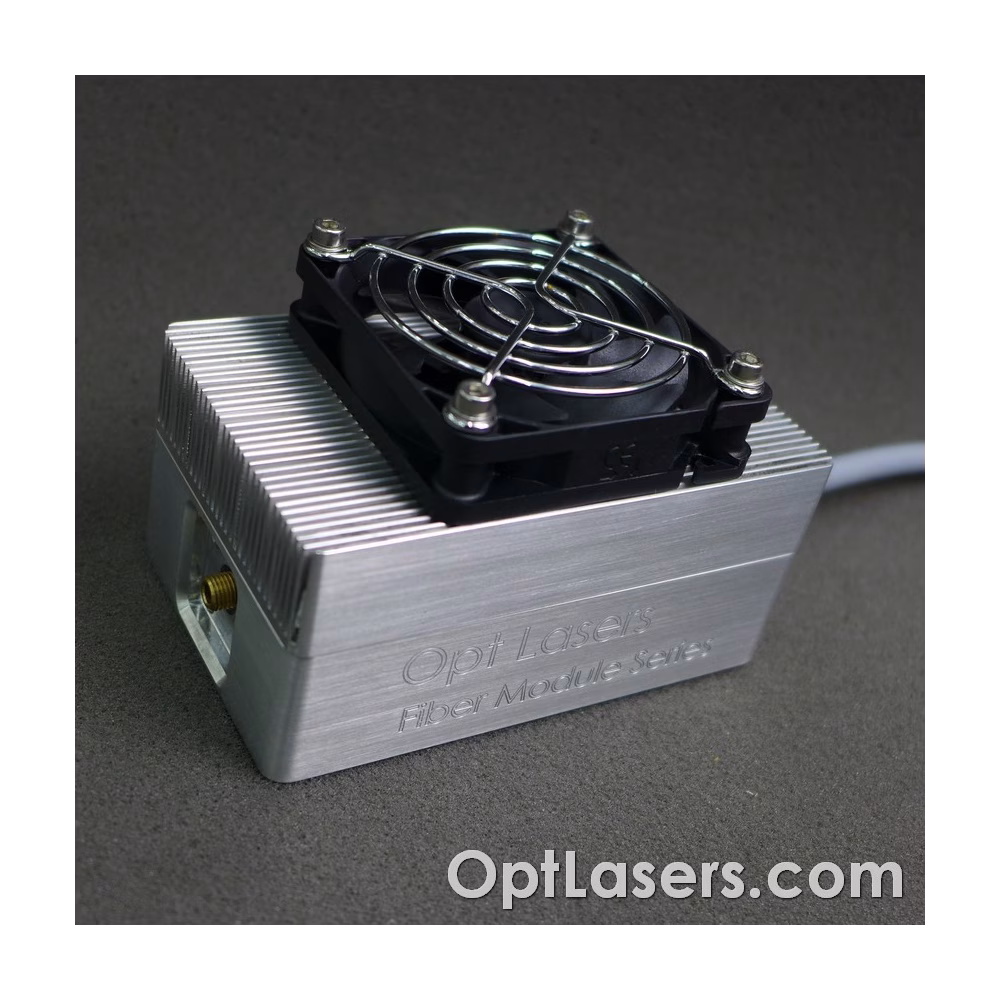

La diode laser, ainsi que tout le système optique, sont montés dans un boîtier avec radiateur, refroidi par un ventilateur. Ainsi, le module peut fonctionner sans refroidissement supplémentaire.

Protection

Ce module est équipé d’un système de protection thermique qui préserve la diode laser contre la surchauffe.

L’entrée analogique est protégée par une diode Zener 5V1 en cas de tension supérieure à 5 V. Cependant, cette entrée ne doit pas être utilisée avec des tensions plus élevées.

La sortie du driver est protégée par une diode Schottky empêchant toute tension inverse.

Noyau de FIBRE diamètre 100 µm
