B445-1600 Fiber Lazer Modülü

B445-1600 Fiber Lazer Modülü Hakkında

Fiber-kuplajlı 1600 mW mavi lazer modülü, 445 nm dalga boyuna sahiptir. Cihaz, 100 um 0.22 NA fiber ile kullanılmak üzere tasarlanmıştır.

Fiber dahil değildir.

Lazer modülünü süren mikrodenetleyici, hem lazer diyotunun yumuşak başlatılmasından hem de bir termokupl kullanarak sıcaklık kontrolünden sorumludur. Ayrıca, modülün yeterli ısı dağıtımı sağlanmadığı durumlarda, sistem diyotu aşırı ısınmadan korur ve diyot sıcaklığı 40 santigrat derecenin üzerine çıktığında, diyottan daha fazla akım geçişini engelleyerek alarm moduna geçer.

Lazer diyodu güç kaynağının ayrı bir analog kısmı sayesinde, lazer ışını analog giriş sinyaline (0-5 V) uygun olarak modüle edilebilir; bu 100 kHz frekansa kadar mümkündür.

Bu cihaz güç kaynağı ünitesini içerir. Güç kaynağı ve sürücü ünitesi gövde içinde birlikte gizlenmiştir. Bu sayede, lazer modülü AC prizden beslenebilir. Modülasyon sinyali kullanıcı tarafından BNC konnektörü üzerinden bağlanabilir. Ayrıca, giriş modülasyon sinyalinin genliğini ayarlamaya olanak tanıyan bir potansiyometre ve güç açma/kapama anahtarı bulunmaktadır.

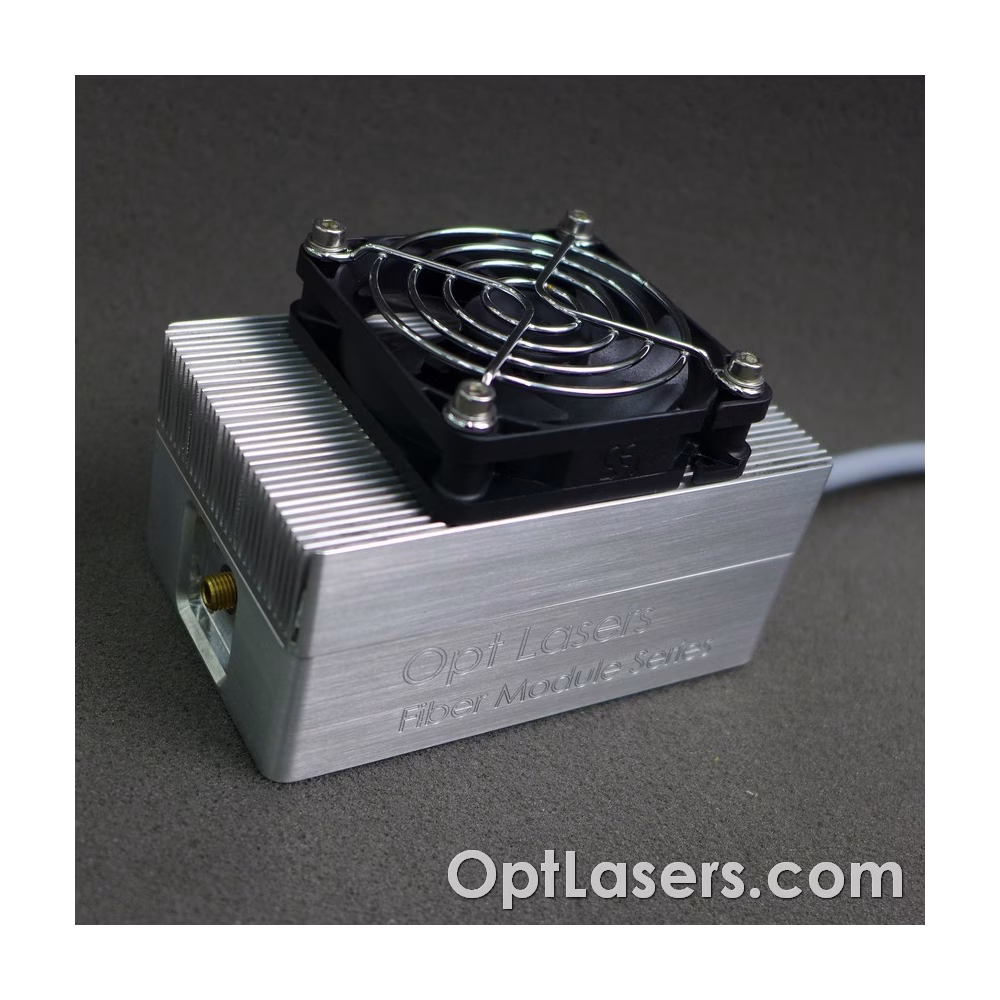

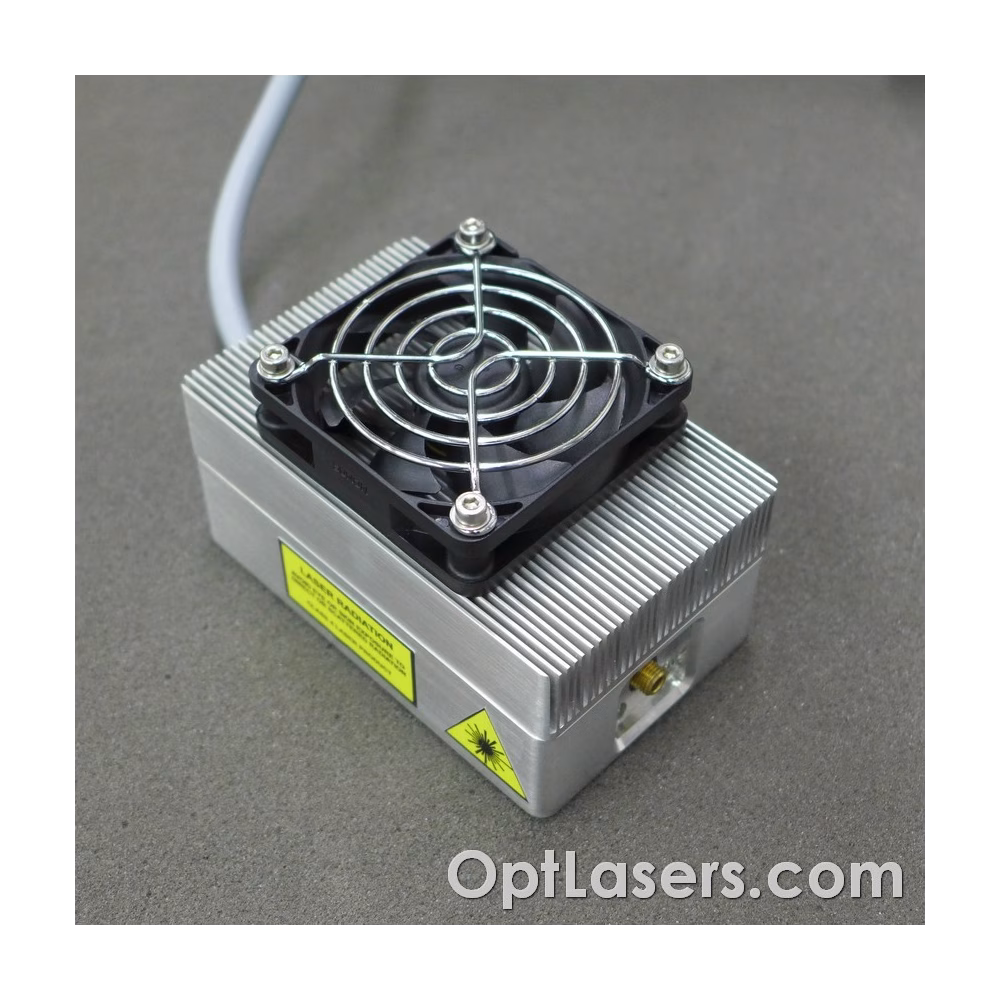

Diyot ve tüm optik sistem, bir fan ile soğutulan radyatörlü bir muhafaza içine monte edilmiştir. Bu sayede, modül ek bir soğutmaya ihtiyaç duymadan çalışabilir.

Koruma

Bu modülde, lazer diyotunu aşırı ısınmadan koruyan bir termal koruma sistemi bulunmaktadır.

Analog giriş, 5V'tan daha yüksek bir gerilim meydana gelirse 5V1 Zener diyodu ile korunmaktadır. Yine de, bu giriş daha yüksek gerilimlerle kullanılmamalıdır.

Sürücünün çıkışı, ters gerilimin oluşmasını engelleyen Schottky diyot ile korunmaktadır.

FIBER çekirdek çapı 100um
