Modulo Laser a Fibra B445-1600

Informazioni sul Modulo Laser a Fibra B445-1600

Modulo laser blu accoppiato in fibra da 1600 mW con una lunghezza d’onda di 445 nm. Il dispositivo è stato progettato per l'utilizzo con fibra da 100 μm e NA 0,22.

La fibra non è inclusa.

Il microcontrollore che pilota il modulo laser è responsabile sia dell’avvio graduale del diodo laser sia della regolazione della temperatura tramite una termocoppia. Inoltre, nel caso in cui non sia garantita un’adeguata dissipazione del calore del modulo, il sistema protegge il diodo dal surriscaldamento e, quando la temperatura del diodo supera i 40 gradi Celsius, interrompe il flusso di corrente attraverso il diodo e attiva la modalità di allarme.

Con una sezione analogica separata dell’alimentatore del diodo laser, il laser è in grado di modulare il fascio in conformità al segnale di ingresso analogico (0-5 V) anche a frequenze fino a 100 kHz.

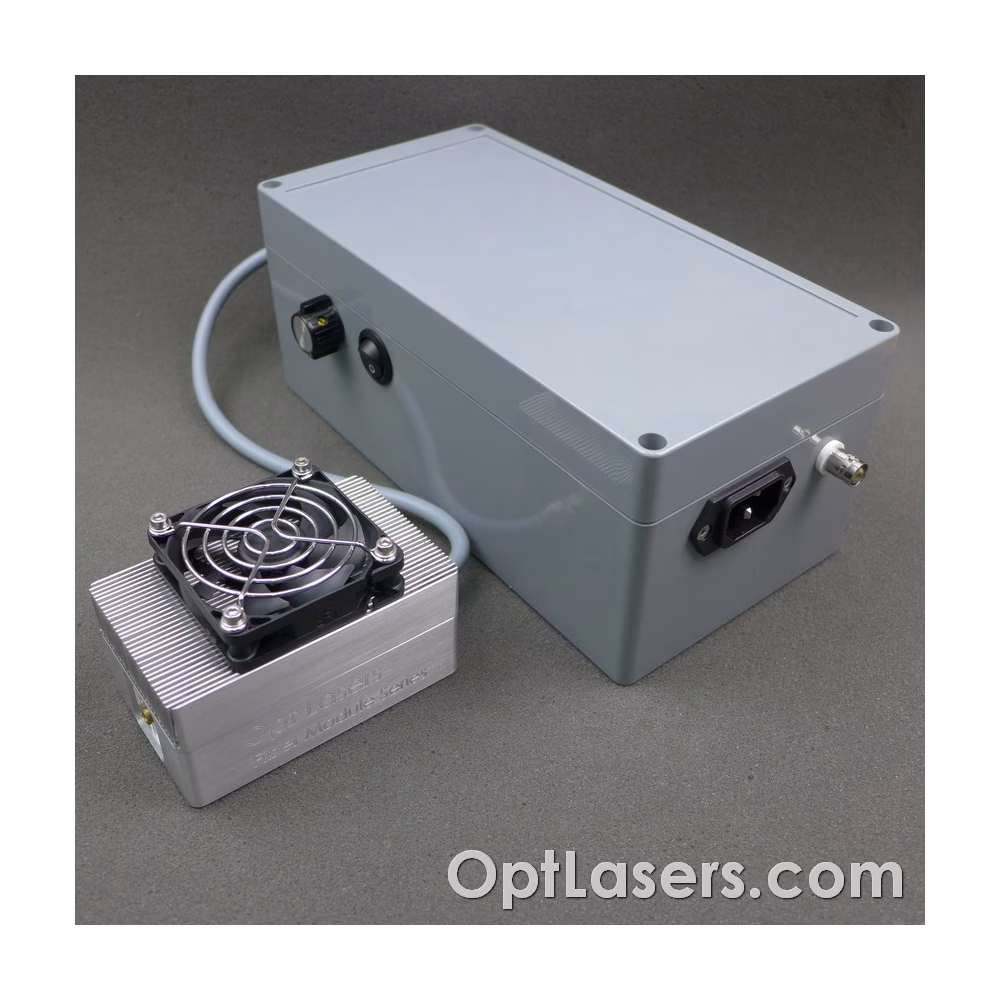

Questo dispositivo comprende l’unità di alimentazione. PSU e driver sono integrati all’interno dell’involucro. Grazie a questa soluzione, il modulo laser può essere alimentato direttamente da una presa AC. Il segnale di modulazione può essere collegato dall’utente tramite il connettore BNC. È presente anche un potenziometro che consente di regolare l’ampiezza del segnale di modulazione in ingresso e un interruttore di accensione/spegnimento.

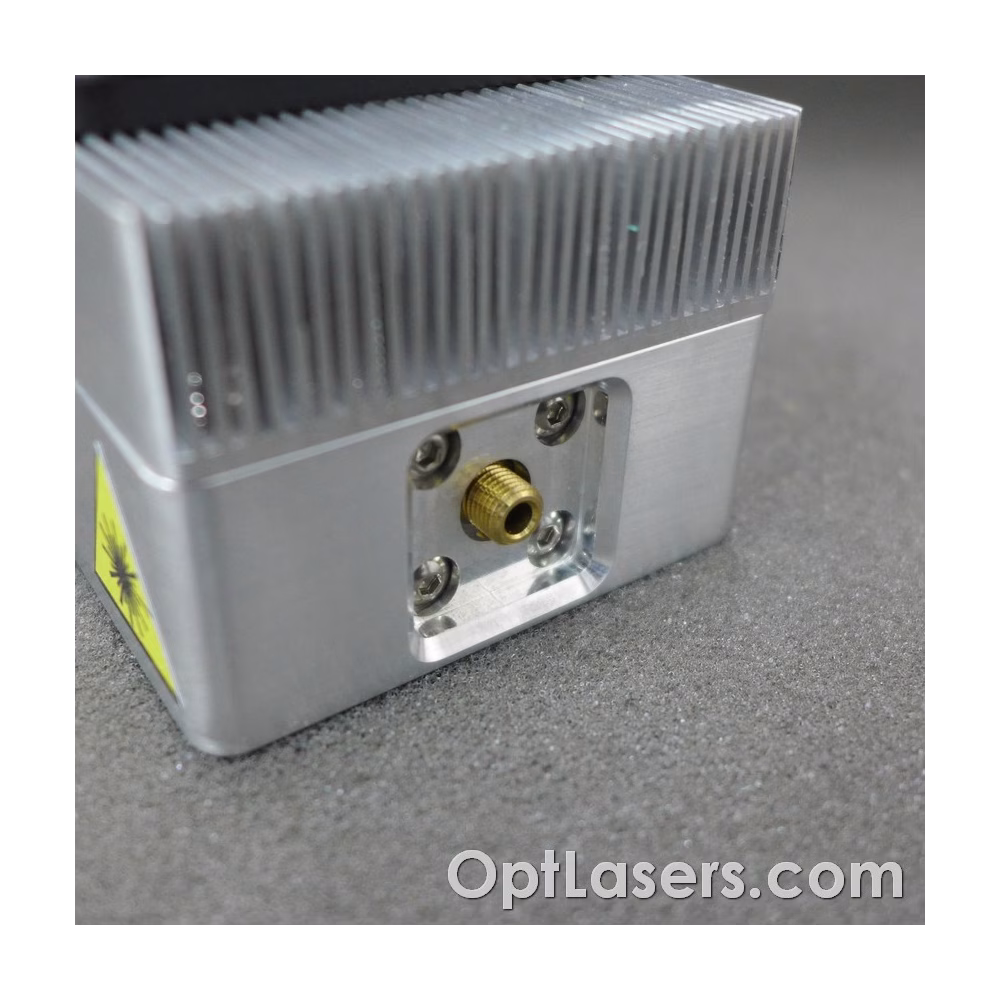

Il diodo insieme all’intero sistema ottico è montato in un alloggiamento con radiatore raffreddato da una ventola. Grazie a ciò, il modulo può operare senza raffreddamento aggiuntivo.

Protezione

Questo modulo dispone di un sistema di protezione termica che protegge il diodo laser dal surriscaldamento.

L’ingresso analogico è protetto da un diodo Zener 5V1 in caso si presenti una tensione superiore a 5V. In ogni caso, questo ingresso non deve essere utilizzato con tensioni più elevate.

L’uscita del driver è protetta da un diodo Schottky che impedisce l’apparizione di tensione inversa.

Diametro del core della FIBRA 100μm
