Moduł światłowodowy B445-1600

O module światłowodowym B445-1600

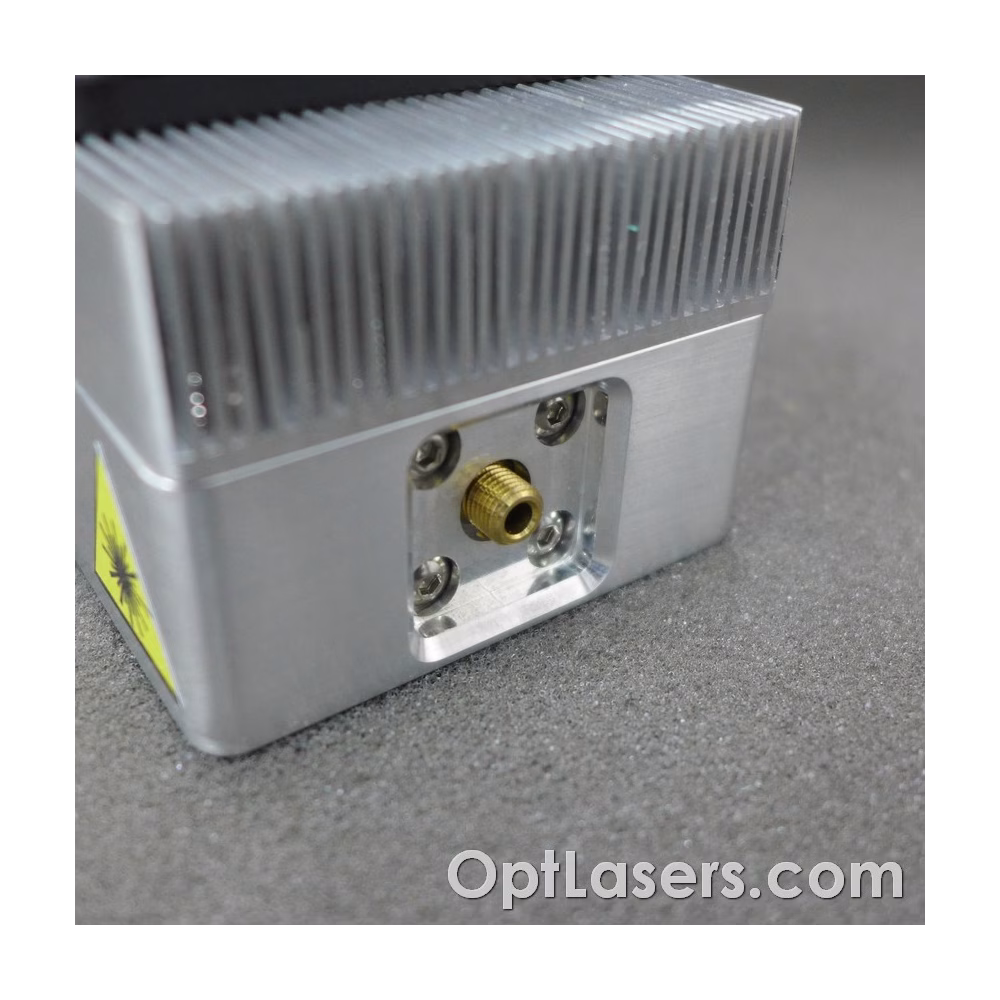

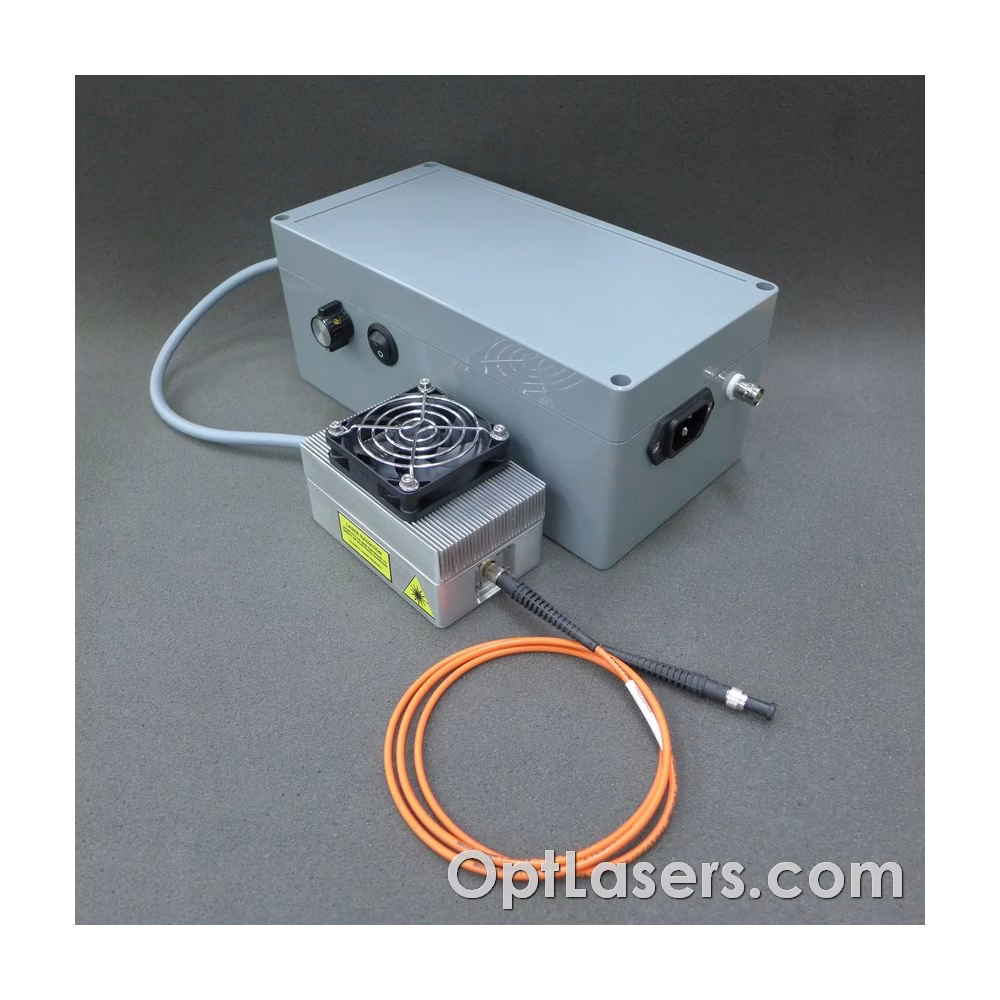

Światłowodowy moduł laserowy niebieski o mocy 1600 mW i długości fali 445 nm. Urządzenie zostało zaprojektowane do współpracy ze światłowodem o średnicy rdzenia 100 μm i aperturze numerycznej 0,22.

Światłowód nie jest dołączony.

Mikrokontroler sterujący modułem laserowym odpowiada zarówno za miękki start diody laserowej, jak i regulację temperatury przy użyciu termopary. Dodatkowo, w przypadku braku odpowiedniego odprowadzenia ciepła z modułu, system chroni diodę przed przegrzaniem, a w momencie przekroczenia temperatury 40 stopni Celsjusza zapobiega dalszemu przepływowi prądu przez diodę i przechodzi w tryb alarmowy.

Dzięki osobnej części analogowej zasilania diody laserowej, laser może modulować wiązkę zgodnie z analogowym sygnałem wejściowym (0-5 V) nawet przy częstotliwości do 100 kHz.

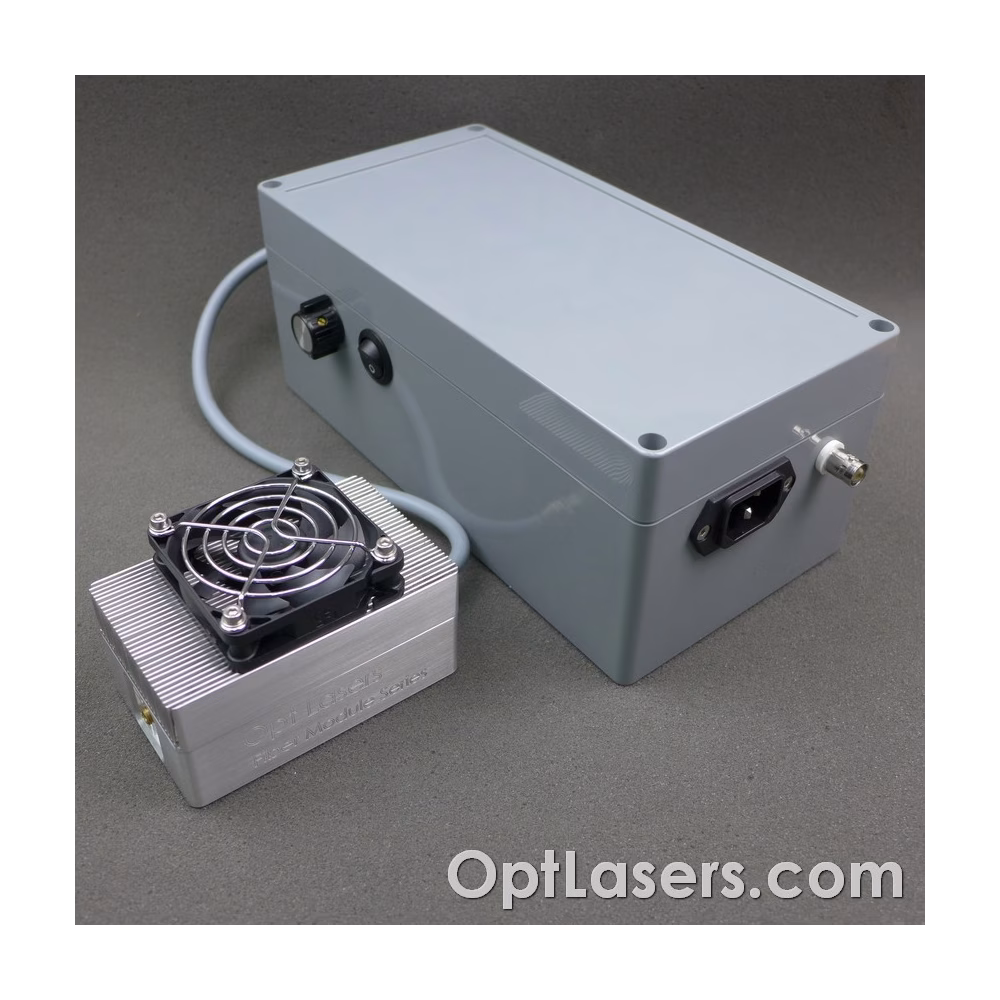

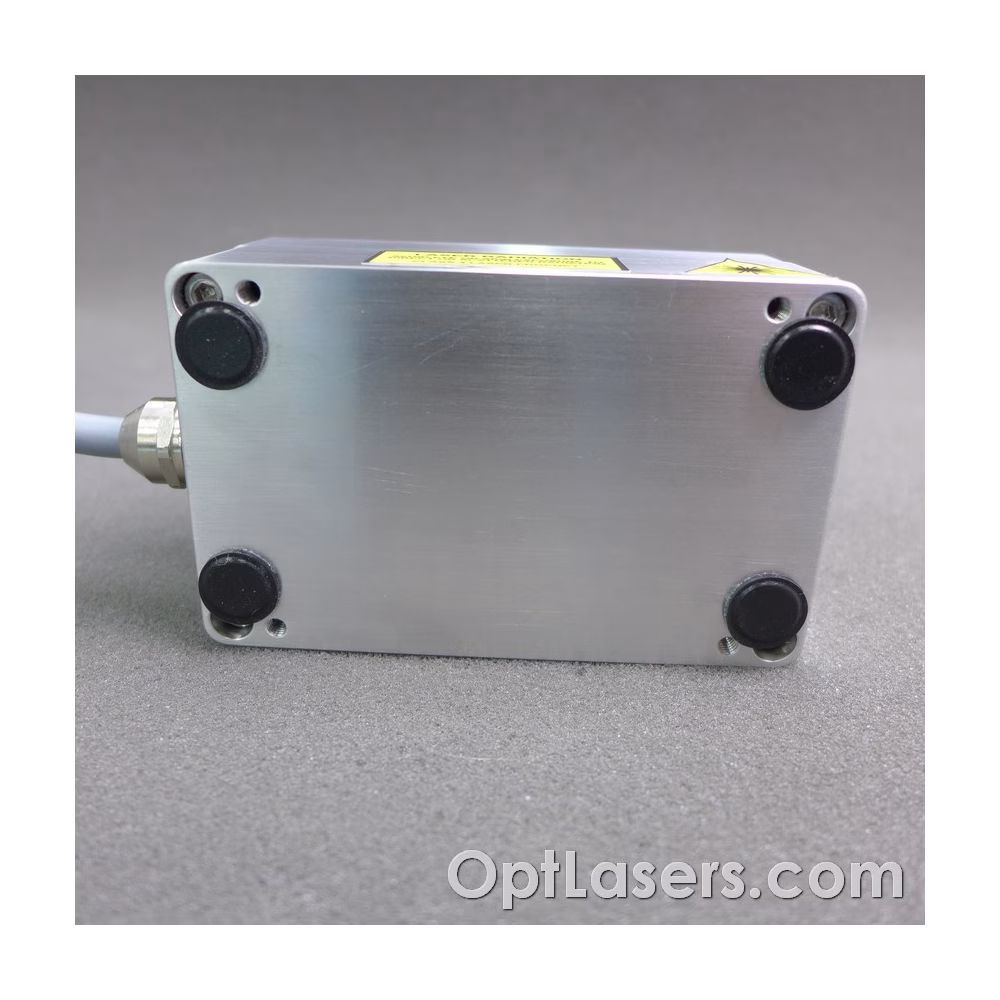

Urządzenie zawiera zasilacz. Zasilacz i sterownik znajdują się wspólnie wewnątrz obudowy. Dzięki temu moduł laserowy może być zasilany bezpośrednio z gniazda sieciowego AC. Sygnał modulacyjny użytkownik może podłączyć za pomocą złącza BNC. Znajduje się tu także potencjometr umożliwiający regulację amplitudy sygnału modulacyjnego wejściowego oraz wyłącznik zasilania.

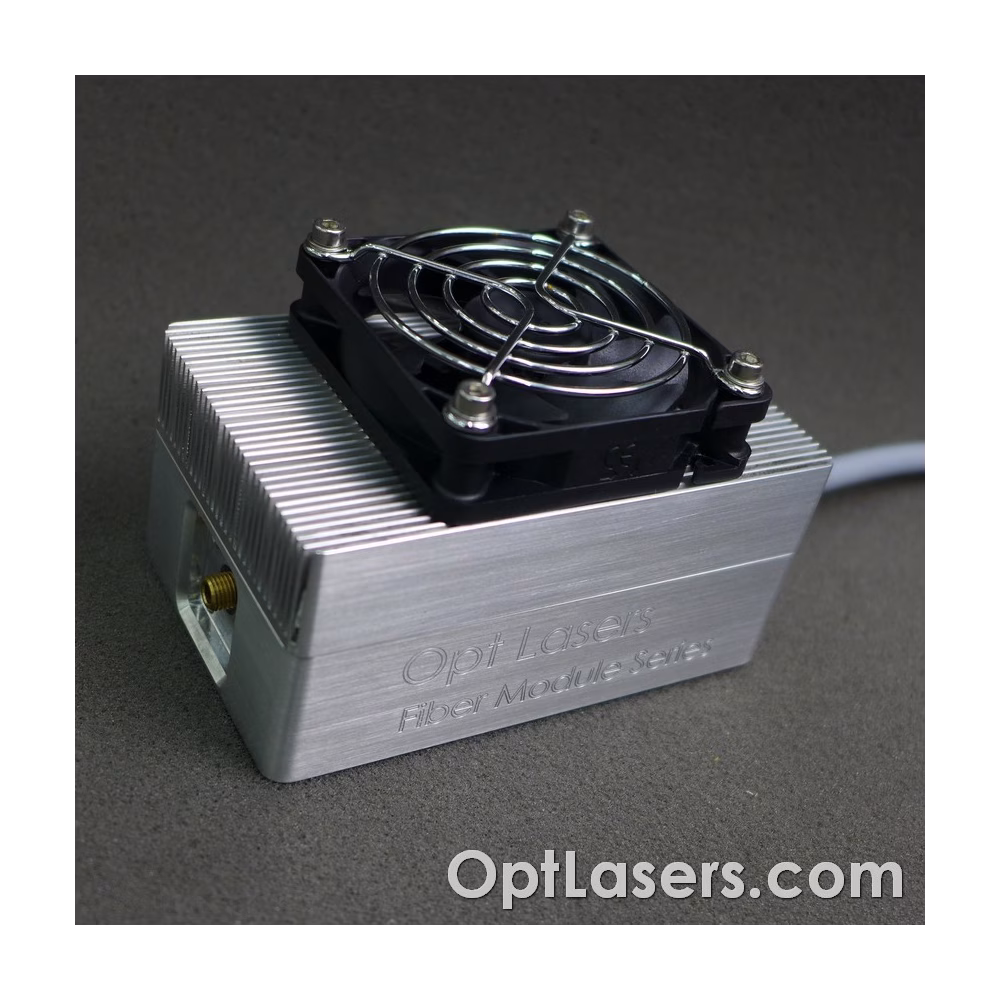

Dioda wraz z całym układem optycznym jest zamontowana w obudowie z radiatorem, który jest chłodzony wentylatorem. Dzięki temu moduł może pracować bez konieczności stosowania dodatkowego chłodzenia.

Ochrona

Moduł ten posiada system ochrony termicznej zabezpieczający diodę laserową przed przegrzaniem.

Wejście analogowe jest chronione przez diodę Zenera 5V1 na wypadek pojawienia się napięcia wyższego niż 5V. Mimo to, wejście to nie powinno być używane z wyższymi napięciami.

Wyjście sterownika jest zabezpieczone diodą Schottky’ego, która uniemożliwia pojawienie się napięcia o przeciwnym kierunku.

Średnica rdzenia ŚWIATŁOWODU 100 μm
