Módulo Láser de Fibra B445-1600
B445-1600 es el módulo láser azul acoplado a fibra de 1600 mW con una longitud de onda de 445 nm. El dispositivo permite conectar fibra de 100 µm y 0.22 NA.
Disponible por pedido bajo solicitud
Descripción del producto
Acerca del Módulo Láser de Fibra B445-1600
Módulo láser azul acoplado a fibra de 1600 mW con una longitud de onda de 445 nm. El dispositivo está diseñado para usarse con fibra de 100 µm y 0.22 NA.
La fibra no está incluida.
El microcontrolador que controla el módulo láser es responsable tanto del arranque suave del diodo láser como de la regulación de la temperatura mediante el uso de un termopar. Además, en caso de que no se garantice una disipación térmica adecuada del módulo, el sistema protege el diodo contra el sobrecalentamiento, y cuando la temperatura del diodo supera los 40 grados Celsius, impide el flujo de corriente adicional a través del diodo y activa el modo de alarma.
Con una sección analógica separada en la fuente de alimentación del diodo láser, el láser puede modular el haz de acuerdo con la señal de entrada analógica (0-5 V), incluso a frecuencias de hasta 100 kHz.

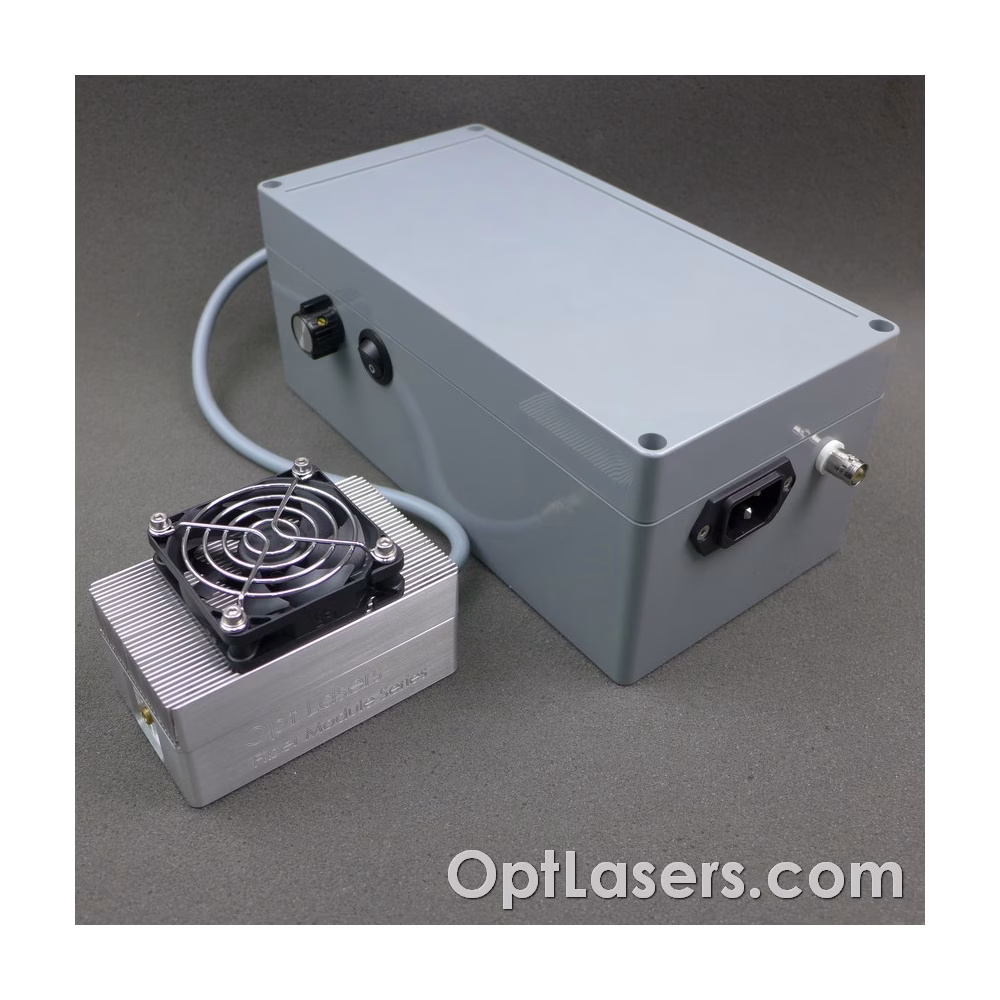

Este dispositivo contiene la unidad de fuente de alimentación. La fuente de alimentación y la unidad de control están integradas en el mismo encapsulado. Gracias a esta solución, el módulo láser puede alimentarse directamente desde un enchufe de CA. El usuario puede conectar la señal de modulación utilizando el conector BNC. También dispone de un potenciómetro que permite ajustar la amplitud de la señal de modulación de entrada y un interruptor de encendido/apagado.

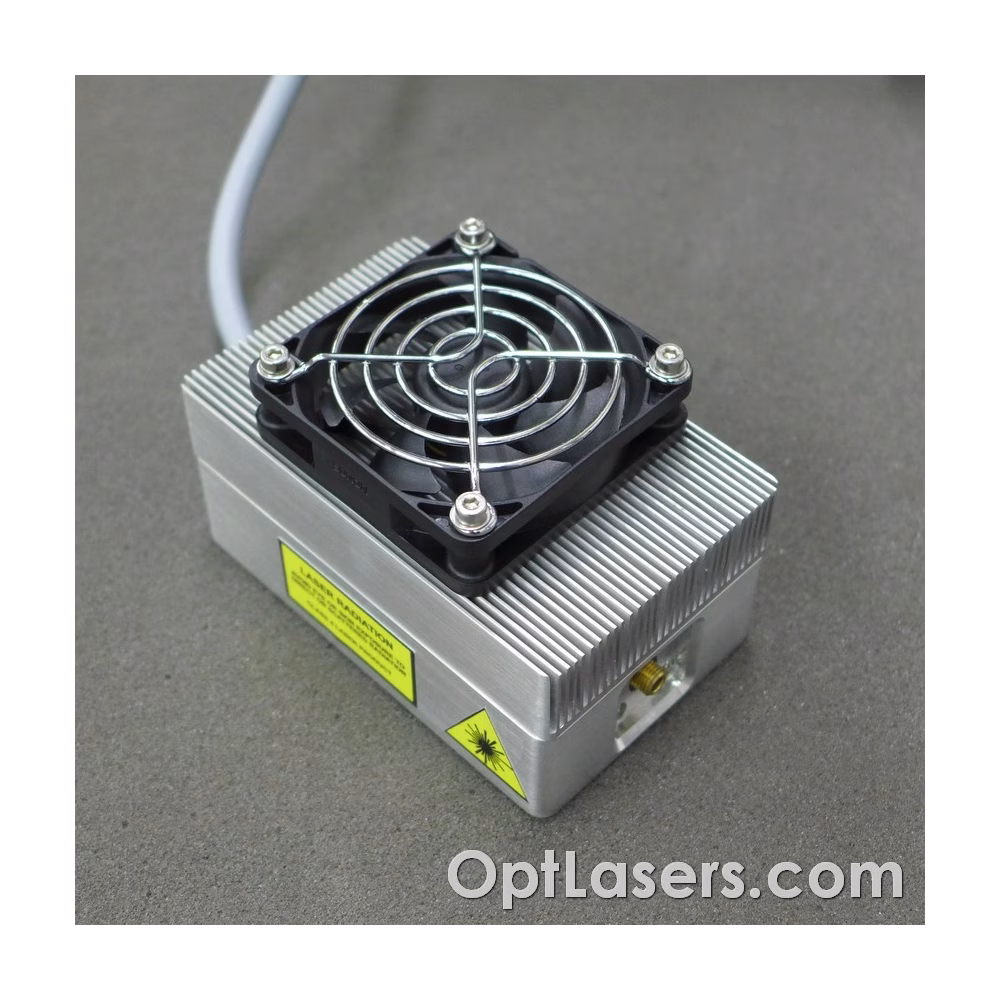

El diodo, junto con todo el sistema óptico, está montado en una carcasa con radiador, que es enfriado por un ventilador. Gracias a esto, el módulo puede operar sin necesidad de refrigeración adicional.
Protección
Este módulo está dotado de un sistema de protección térmica que resguarda el diodo láser contra el sobrecalentamiento.
La entrada analógica está protegida por un diodo Zener de 5V1 para el caso de que se presente un voltaje superior a 5V. No obstante, esta entrada no debe ser utilizada con tensiones mayores.
La salida del controlador está protegida por un diodo Schottky, que impide la aparición de voltaje inverso.
Diámetro del núcleo de la fibra: 100 µm
