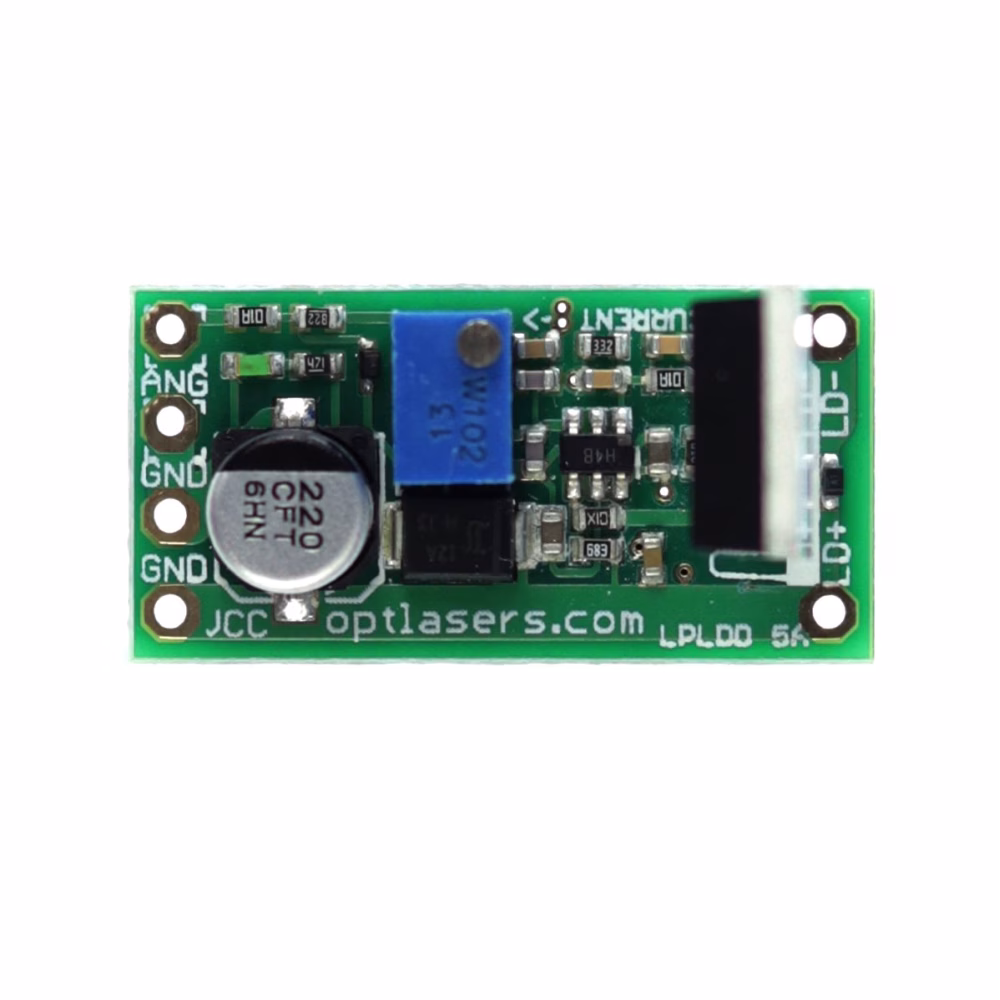

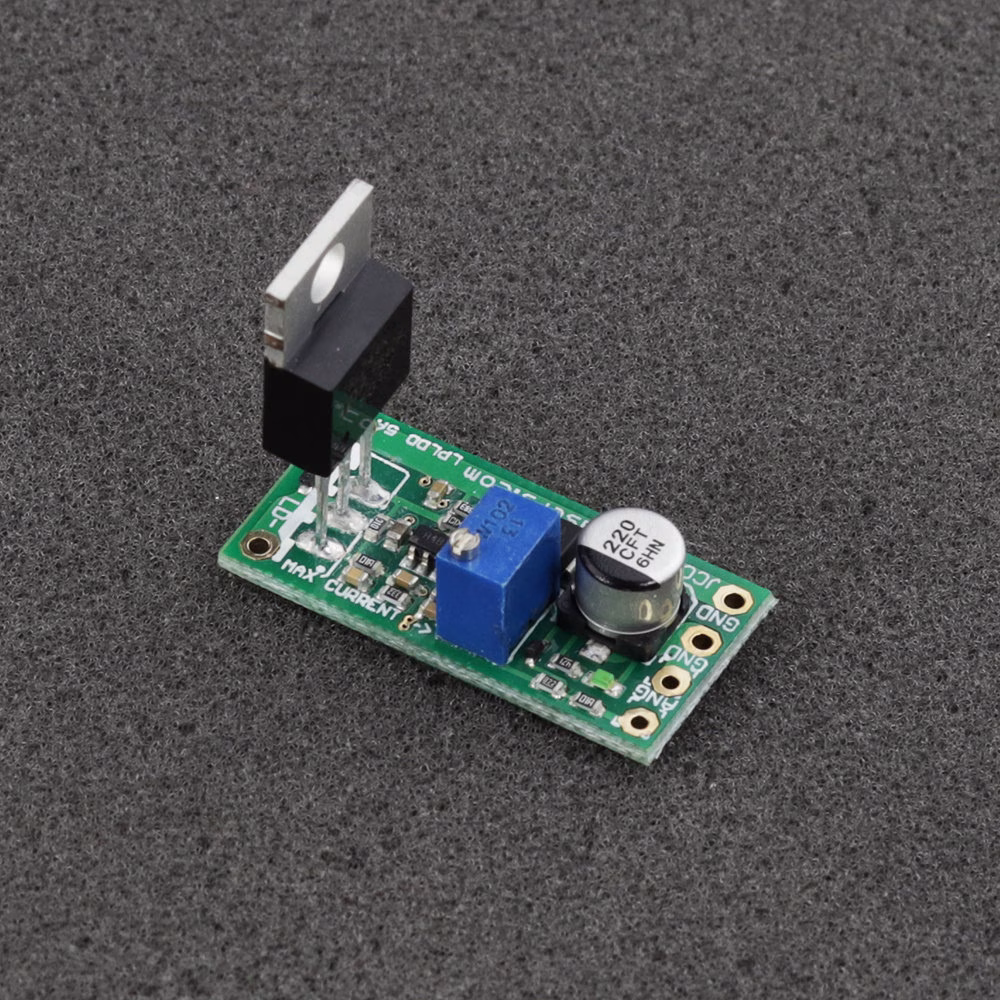

Driver para Diodo Laser LPLDD-5A-12V

Sobre o Driver para Diodo Laser LPLDD-5A-12V

O Driver para Diodo Laser LPLDD-5A-12V é a nova versão do clássico driver para diodo laser:

• Adicionado LED indicador mostrando que o driver está conectado.
• Adicionado soft-start para proteção contra efeitos de energização.
• Adicionadas identificações na placa - mais intuitivo e fácil de configurar.
• Tamanho reduzido - apenas 15 mm x 30 mm e capaz de operar até 5 A!
• Adicionada grande superfície em cobre que dissipa o calor do resistor de detecção.

Driver básico para média potência destinado à alimentação de diodos laser, oferecendo ajuste da corrente máxima de saída na faixa de 0-5 A e possibilidade de modulação da corrente que flui pelo diodo com frequência de até 100 kHz.

Um teste com modulação de sinal de entrada em onda quadrada de 100 kHz é apresentado abaixo.

O teste foi realizado utilizando:

• Diodo laser NUBM44 de 6 W
• Fios de 15 cm de comprimento e seção de 0,35 mm²
• Tensão de entrada de 12 V
• Dissipador de calor de 80 x 80 x 20 mm no transistor MOSFET de potência

Por ser a versão lite do driver, não possui proteção contra inversão de polaridade. Certifique-se de conectar de acordo com as identificações presentes na placa.

Selecionando uma fonte de alimentação adequada para o driver, é possível alimentar praticamente qualquer diodo laser disponível no mercado até 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Exemplos de diodos: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.

Recomendações e requisitos

A tensão de alimentação deve ser sempre maior ou igual a 3,3 V. Para outras situações, a tensão mínima de alimentação é dada pela fórmula:

Vin = 0,2* I + Vd

• Vin é a tensão de entrada
• Vd é a tensão de operação do diodo
• I - corrente máxima desejada

A entrada de modulação pode ser utilizada como entrada TTL com níveis lógicos de 0 V e 5 V ou como entrada analógica. Modulação analógica significa que, aplicando 2,5 V na entrada ANG, obtém-se 50% da potência de saída, analogamente, aplicando 4 V obtém-se 80% da potência de saída, etc.

Recomendamos a utilização de cabos de alimentação com seção transversal mínima de 0,35 mm².

Dependendo do diodo laser e da fonte de alimentação utilizados, é necessário monitorar e garantir a dissipação adequada do calor gerado pelo transistor MOSFET. O(s) MOSFET(s) deve(m) ser isolado(s) do dissipador/placa utilizando pad de silicone e bucha plástica. Um curto-circuito entre MOSFET e dissipador/placa pode danificar o driver e colocar o Diodo Laser em risco.

Proteção

A entrada de modulação do controlador laser é protegida por diodo zener de 5V1. Entretanto, não se deve utilizar tensão de modulação superior a 5 V. Diodo Schottky é empregado para proteção ESD.

A saída do driver é protegida por diodo Schottky que impede o aparecimento de tensão reversa.
