LPLDD-5A-12V Driver per Diodo Laser
Driver per diodo laser monocanale, 5 A, 3,3-12 V. Driver per diodo laser di base e polivalente dedicato all’utilizzo con quasi tutti i diodi laser disponibili sul mercato. Corrente elevata, dimensioni compatte, tempo di salita/discesa ridotto e tensione di alimentazione fino a 12 V rendono questo driver la scelta ideale per applicazioni di piccola e media potenza che richiedono un range di corrente operativa da 0 a 5 A.
Scarica
Sconti sul volume
| Quantità | Prezzo | Sconto | Salva |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Fino a $14.10 |
| 10 | $39.95 | $7.05 | Fino a $70.50 |
| 50 | $37.60 | $9.40 | Fino a $470.00 |
| 100 | $35.25 | $11.75 | Fino a $1,175.00 |
Descrizione del prodotto
Informazioni sul LPLDD-5A-12V Laser Diode Driver

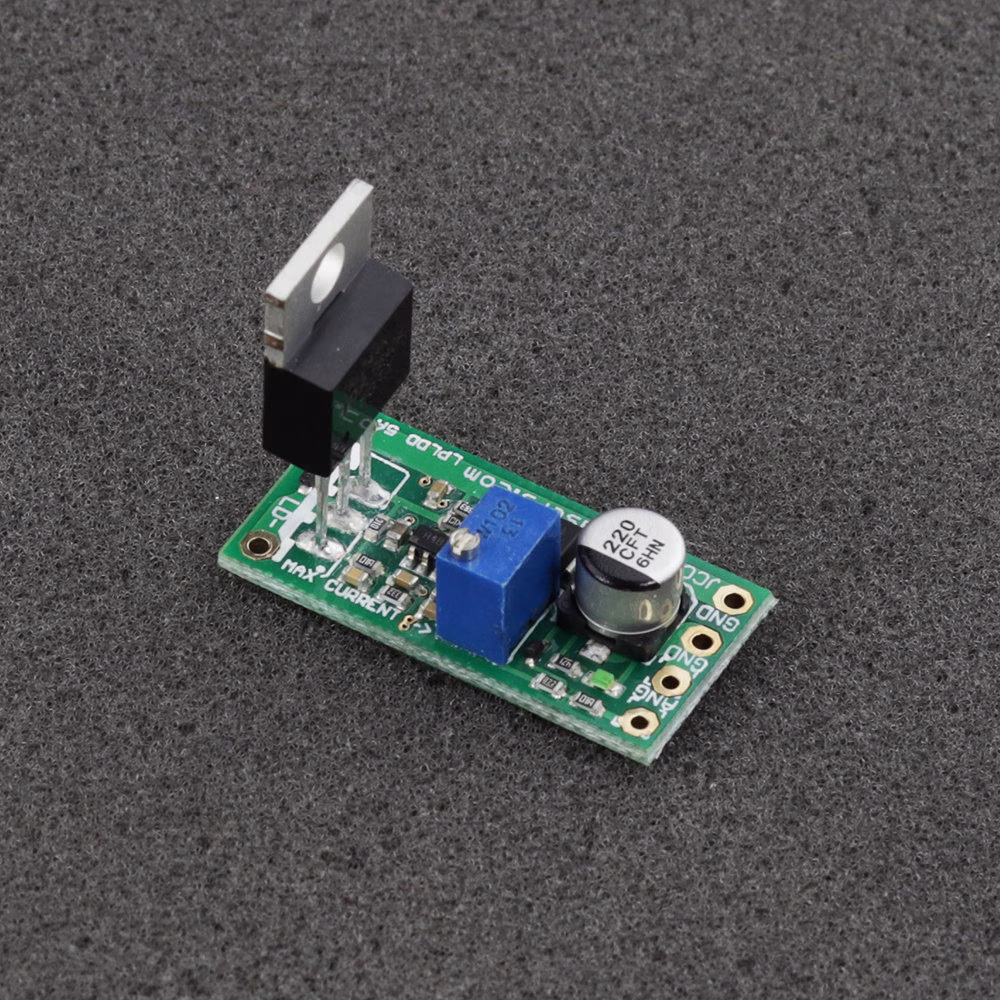

LPLDD-5A-12V Laser Diode Driver è la nuova versione del classico driver per diodi laser:
- Aggiunta diodo LED che indica che il driver è collegato.
- Implementato soft-start per protezione contro gli effetti di accensione.

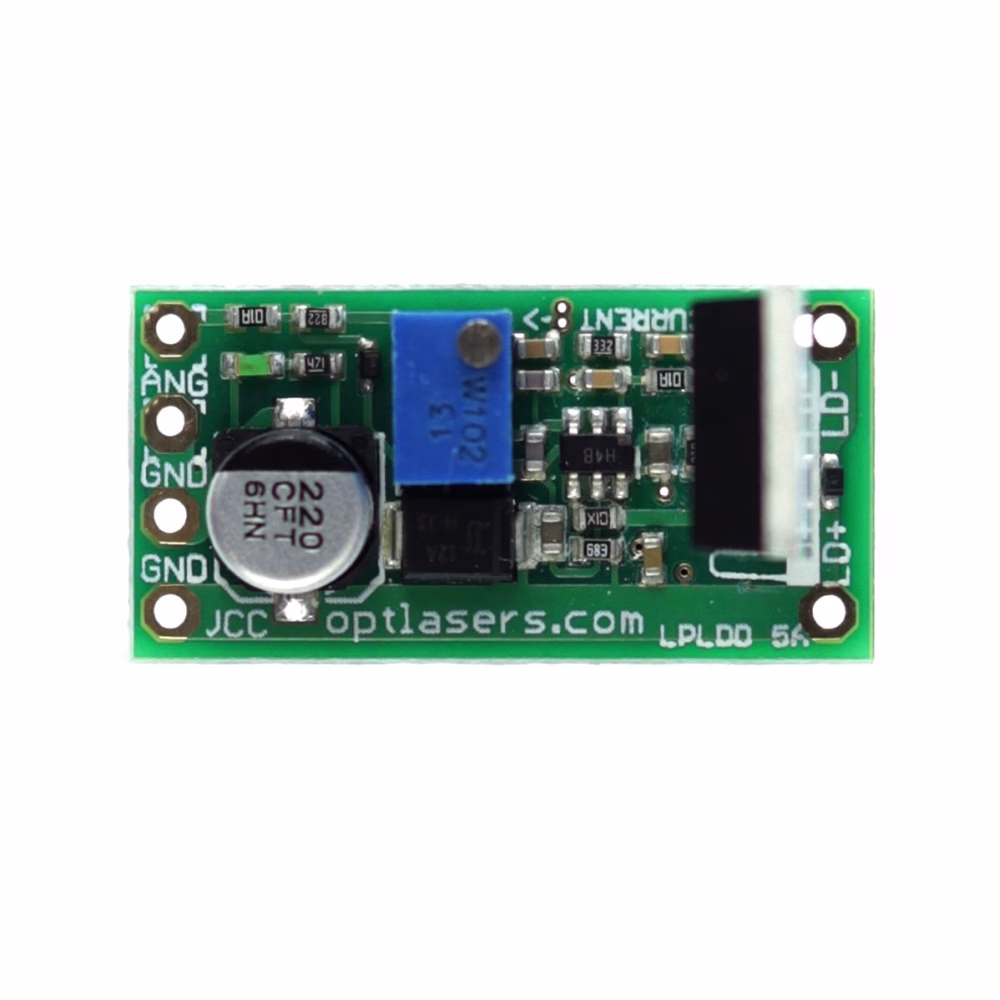

- Etichettatura aggiunta sul circuito - più intuitivo e semplice da impostare.
- Dimensioni ridotte - solo 15 mm x 30 mm e in grado di pilotare 5 A!
- Aggiunta un’ampia superficie di rame per raffreddare la resistenza di senso.
Driver di base a media potenza per alimentazione diodi laser con possibilità di regolare la corrente massima d’uscita nel range 0-5 A, e modulare la corrente che attraversa il diodo con frequenza fino a 100 kHz.
Di seguito è mostrato un test con modulazione del segnale d’ingresso quadra a 100 kHz.
Il test è stato eseguito utilizzando:
- Diodo laser NUBM44 da 6 W
- Cavi lunghi 15 cm e sezione 0,35 mm2
- Tensione d’ingresso 12 V
- Dissipatore 80 x 80 x 20 sul power MOSFET
Essendo la versione lite del driver non dispone di protezione contro l’inversione di polarità. Assicurarsi di collegarlo secondo le etichette sul PCB.
Scegliendo un’alimentazione adeguata, questo driver consente di alimentare praticamente qualsiasi diodo laser disponibile sul mercato fino a 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Esempi di diodi: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Raccomandazioni e requisiti
La tensione di alimentazione deve essere sempre superiore o uguale a 3,3 V. La tensione minima di alimentazione negli altri casi è determinata dalla formula:
Vin = 0,2* I + Vd
- Vin è la tensione d’ingresso
- Vd è la tensione di funzionamento del diodo
- I - la corrente massima desiderata
L’ingresso di modulazione può essere utilizzato come ingresso TTL con livelli logici di 0 V e 5 V o come ingresso analogico. Modulazione analogica significa che utilizzando 2,5 V su ANG input si ottiene il 50% della potenza in uscita, analogamente a 4 V si ottiene l’80% della potenza, ecc.
Si consiglia l’uso di cavi di alimentazione con sezione minima di 0,35 mm2.

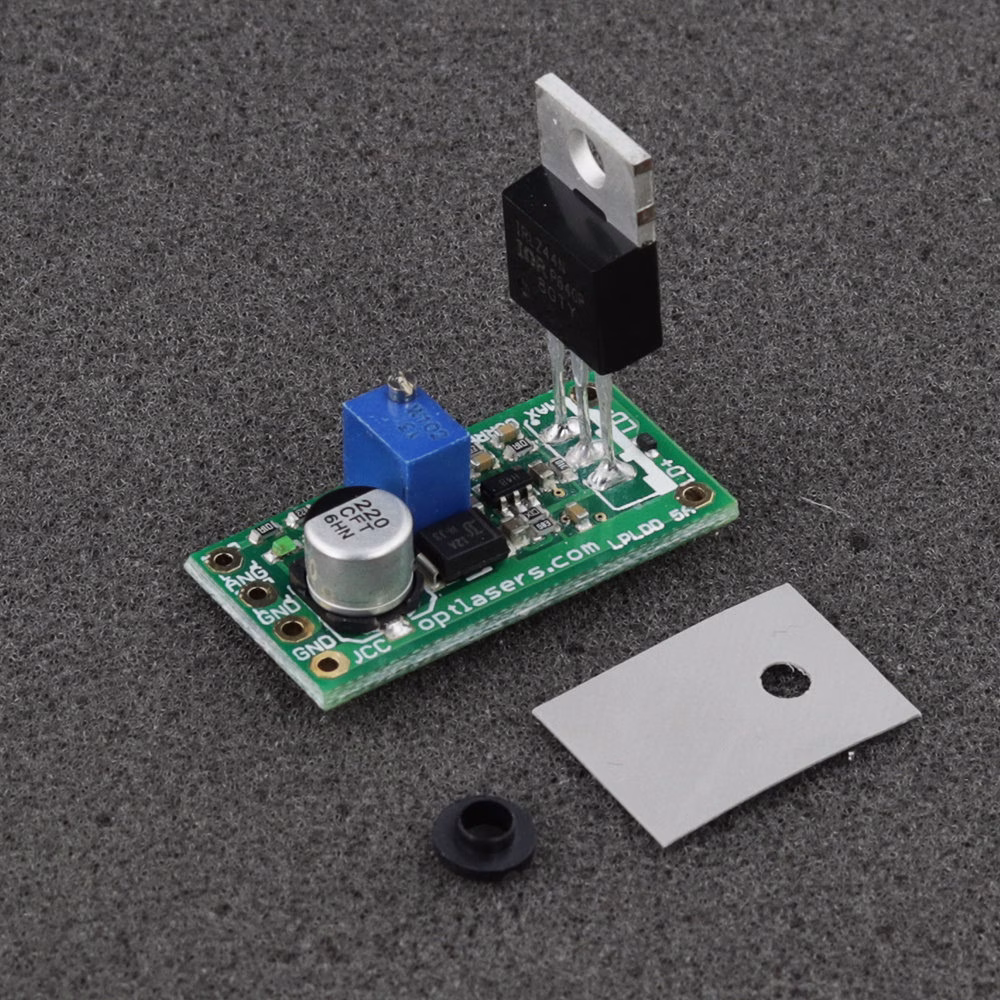

A seconda del diodo laser utilizzato e dell’alimentatore, occorre monitorare e garantire un corretto raffreddamento del transistor MOSFET. Il MOSFET/MOSFET devono essere isolati dal dissipatore/piastra tramite pad in silicone e guaina isolante. Un cortocircuito tra MOSFET e dissipatore/piastra può danneggiare il driver ed è pericoloso per il diodo laser.
Protezione
L’ingresso di modulazione del controller laser è protetto da un diodo Zener 5V1. In ogni caso, non dovrebbero essere utilizzate tensioni di modulazione superiori a 5 V. Un diodo Schottky è utilizzato per la protezione ESD.
L’uscita del driver è protetta da un diodo Schottky che impedisce il verificarsi di tensioni inverse.
