Controler de curent pentru diode laser LPLDD-5A-12V
Controler laser diode cu un canal, 5 A, 3,3-12 V. Cel mai elementar şi versatil controler de curent pentru diode laser, dedicat funcţionării cu aproape toate diodele laser disponibile pe piaţă. Curent ridicat, dimensiuni reduse, timp scurt de creştere/scădere şi tensiune de conformitate până la 12 V, fac din acest controler alegerea ideală pentru aplicaţii de mică şi medie putere care necesită interval de curent de funcţionare 0 - 5 A.
Descarcari
Reduceri la volum
| Cantitate | Pret | Reducere | Ai economisit |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Pana la $14.10 |
| 10 | $39.95 | $7.05 | Pana la $70.50 |
| 50 | $37.60 | $9.40 | Pana la $470.00 |
| 100 | $35.25 | $11.75 | Pana la $1,175.00 |
Descriere produs
Despre controlerul de curent pentru diode laser LPLDD-5A-12V

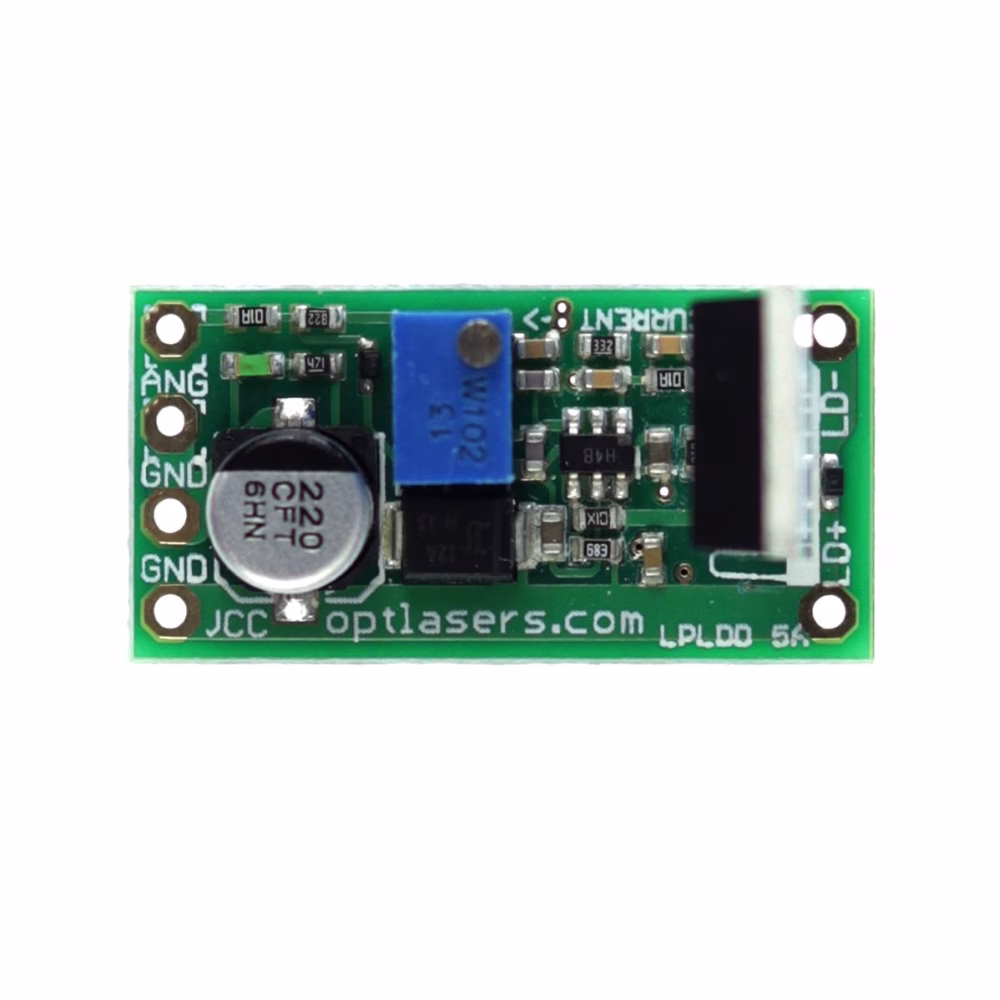

LPLDD-5A-12V Laser Diode Driver este noua versiune a controlerului clasic pentru diode laser:
- LED adăugat pentru a indica conectarea controlerului.
- Funcție de soft-start adăugată pentru a proteja împotriva efectelor de pornire.
- Marcaje suplimentare pe placă - mai intuitive și mai ușor de setat.
- Dimensiuni reduse - doar 15 mm x 30 mm și capabil să alimenteze 5 A!
- Suprafață mare din cupru adăugată pentru răcirea rezistenței de detecție.
Controlerul elementar de putere medie pentru alimentarea diodelor laser, cu posibilitatea ajustării curentului maxim de ieșire în intervalul 0-5 A și a modulației curentului care traversează dioda cu o frecvență de până la 100 kHz.
Mai jos este prezentat testul cu semnal de modulație în undă pătrată la 100 kHz.
Testul a fost efectuat utilizând:
- Diodă laser NUBM44 de 6 W
- Cabluri de 15 cm lungime și 0,35 mm2 secțiune
- Tensiune de intrare 12 V
- Radiator 80 x 80 x 20 mm montat pe MOSFET de putere
Fiind versiunea Lite a controlerului, acesta nu oferă protecție împotriva inversării polarității. Asigurați-vă că conectați alimentarea conform marcajelor de pe PCB.
Prin alegerea unei surse de alimentare adecvate pentru acest controler, este posibilă alimentarea practic a oricărei diode laser disponibile pe piață, până la 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Exemple de diode: 1 W 445 nm, 3.5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Recomandări și cerințe
Tensiunea de alimentare trebuie să fie întotdeauna mai mare sau egală cu 3,3 V. Tensiunea minimă de alimentare pentru alte situații este determinată de formula:
Vin = 0,2* I + Vd
- Vin este tensiunea de intrare
- Vd este tensiunea de funcționare a diodei
- I - curentul maxim dorit
Intrarea de modulație poate fi folosită ca intrare TTL cu praguri logice de 0 V și 5 V sau ca intrare analogică. Modulația analogică înseamnă că utilizând 2,5 V pe intrarea ANG se obține 50% din puterea de ieșire; analog, la 4 V se obține 80% din puterea de ieșire etc.
Recomandăm utilizarea unor cabluri de alimentare cu secțiune minimă de 0,35 mm2.

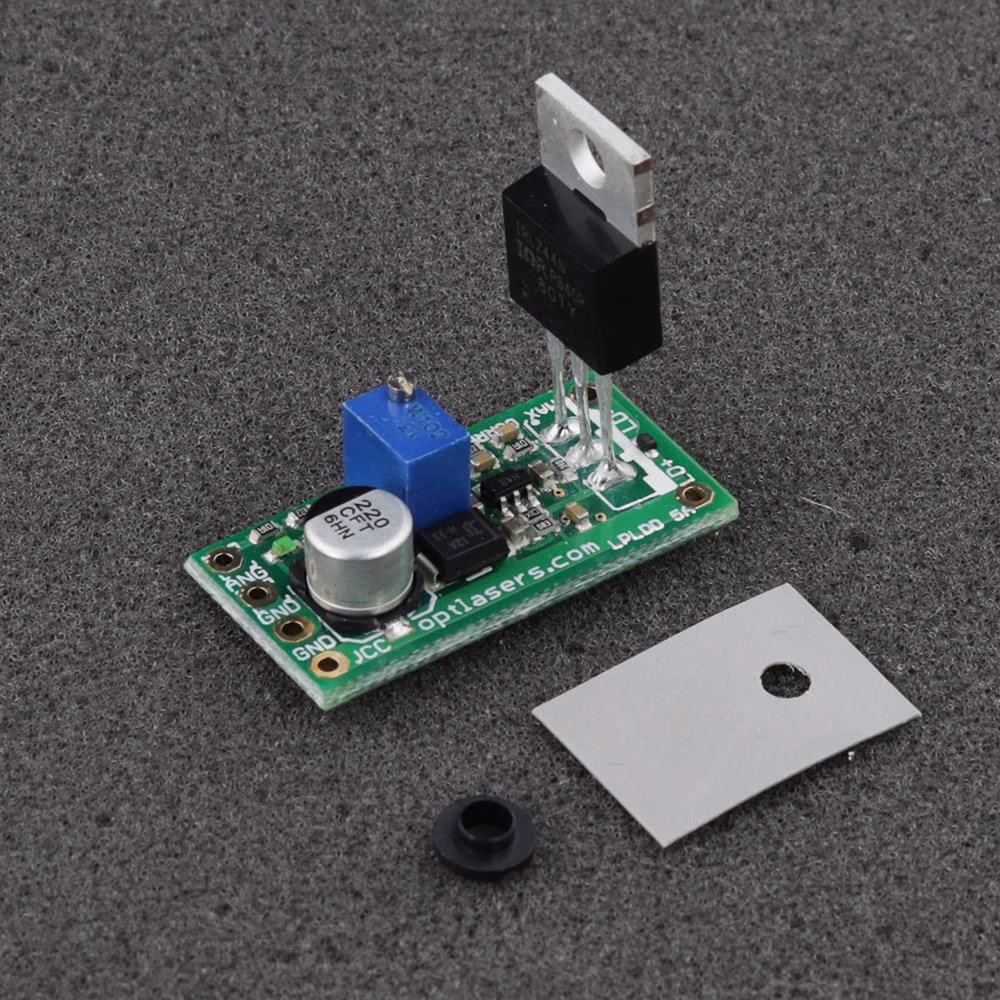

În funcție de dioda laser și sursa de alimentare folosită, este necesară monitorizarea și asigurarea răcirii adecvate pentru tranzistorul MOSFET. MOSFET-ul/MOSFET-urile trebuie izolate de radiator/plăcuță prin intermediul unui pad siliconic și a unei manșoane din plastic. Un scurtcircuit între MOSFET și radiator/plăcuță poate deteriora controlerul și poate reprezenta un pericol pentru dioda laser.
Protecție
Intrarea de modulație a controlerului este protejată cu o diodă Zener 5V1. Totuși, nu se recomandă utilizarea unei tensiuni de modulație mai mari de 5 V. Pentru protecție ESD se utilizează o diodă Schottky.
Ieşirea controlerului este protejată de o diodă Schottky care previne apariția tensiunii inverse.
