Controlador de Diodo Láser LPLDD-5A-12V
Controlador de diodo láser de un solo canal, 5 A, 3,3-12 V. El controlador de diodo láser más básico y versátil dedicado para trabajar con prácticamente todos los diodos láser disponibles en el mercado. Alta corriente, tamaño compacto, corto tiempo de subida/bajada y tensión de cumplimiento de hasta 12 V convierten a este controlador en la mejor opción para aplicaciones de baja y media potencia que requieren un rango de corriente operativa de 0 a 5 A.
Descargar
Descuentos por volumen
| Cantidad | Precio | Descuento | Usted ahorra |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Hasta $14.10 |
| 10 | $39.95 | $7.05 | Hasta $70.50 |
| 50 | $37.60 | $9.40 | Hasta $470.00 |
| 100 | $35.25 | $11.75 | Hasta $1,175.00 |
Descripción del producto

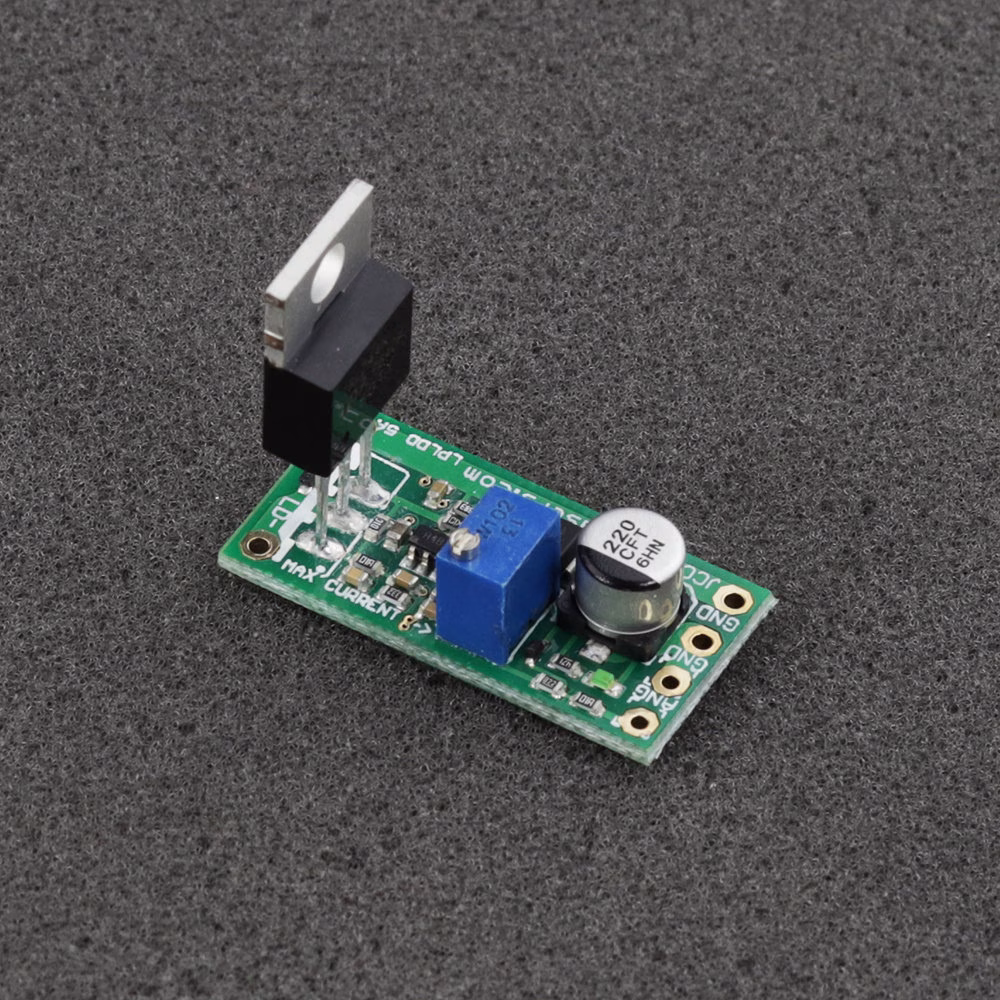

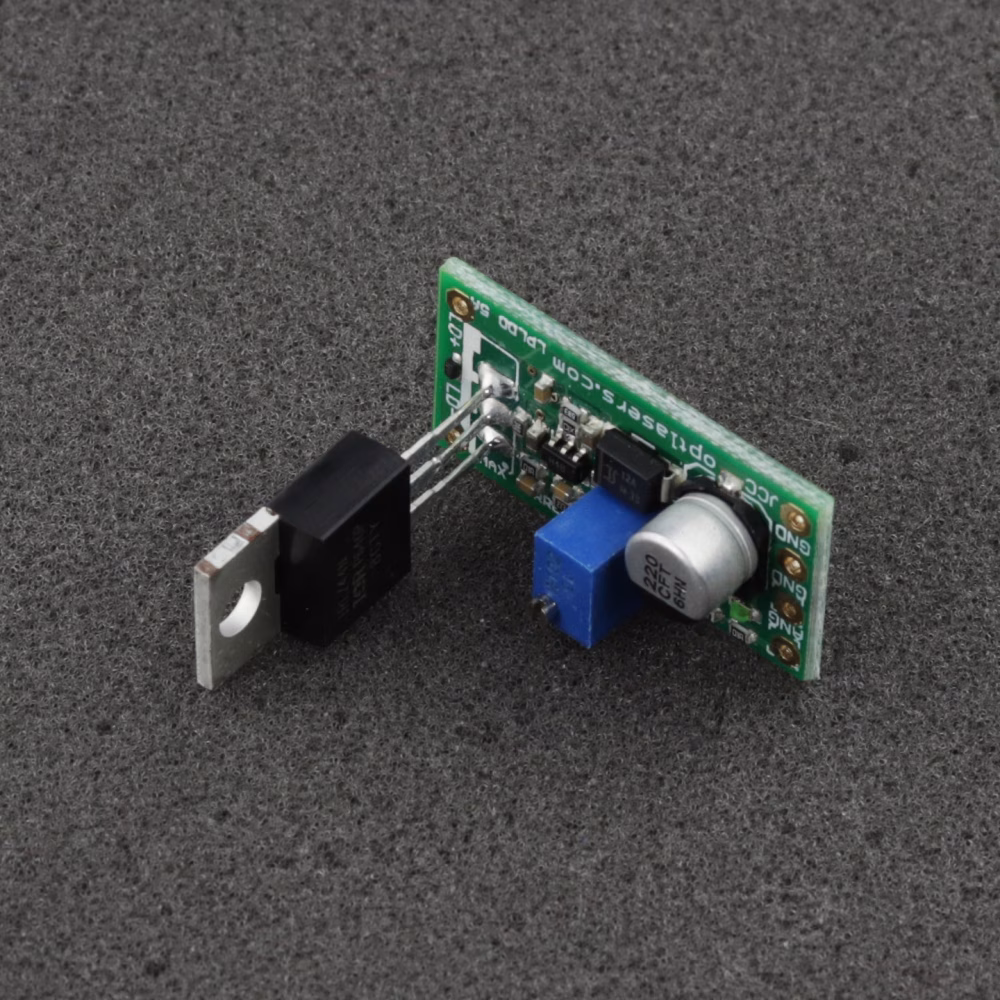

Acerca del Controlador de Diodo Láser LPLDD-5A-12V
El Controlador de Diodo Láser LPLDD-5A-12V es la nueva versión del clásico controlador para diodos láser:
- Se incorporó un LED indicador que muestra que el controlador está conectado.
- Se añadió función de arranque suave para proteger contra efectos de encendido.
- Se incluyeron etiquetas en la placa: más intuitivo y fácil de configurar.
- Tamaño reducido: solo 15 mm x 30 mm, ¡capaz de manejar 5 A!
- Superficie de cobre de gran tamaño añadida para refrigerar la resistencia de sensado.
Controlador básico de potencia media para alimentar diodos láser con opción de ajuste de corriente máxima de salida en el rango de 0-5 A y capacidad de modulación de la corriente que atraviesa el diodo con frecuencia de hasta 100 kHz.
A continuación se muestra una prueba con señal de entrada cuadrada modulada a 100 kHz.
La prueba se realizó utilizando:
- Diodo láser NUBM44 de 6 W
- Cables de 15 cm de largo y 0,35 mm²
- Tensión de entrada de 12 V
- Disipador térmico de 80 x 80 x 20 en el MOSFET de potencia
Dado que esta es la versión lite del controlador, no cuenta con protección contra inversión de polaridad. Asegúrese de conectarlo conforme a las etiquetas en el PCB.
Seleccionando una fuente de alimentación adecuada, este controlador puede alimentar prácticamente cualquier diodo láser disponible en el mercado hasta 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Ejemplos de diodos: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Recomendaciones y requisitos
La tensión de alimentación siempre debe ser superior o igual a 3,3 V. La tensión de alimentación mínima para otras situaciones se determina con la fórmula:
Vin = 0,2* I + Vd
- Vin es la tensión de entrada
- Vd es la tensión de trabajo del diodo
- I - la corriente máxima deseada
La entrada de modulación puede utilizarse como entrada TTL con niveles lógicos de 0 V y 5 V o como entrada analógica. La modulación analógica significa que utilizando 2,5 V en la entrada ANG se obtiene un 50% de la potencia de salida, análogamente usando 4 V se obtiene un 80% de la potencia de salida, etc.
Recomendamos el uso de cables de alimentación con una sección mínima de 0,35 mm².
Dependiendo del diodo láser y fuente de alimentación utilizados, se recomienda monitorizar y asegurar una refrigeración adecuada para el transistor MOSFET. El/los MOSFET deben estar aislados del disipador/placa mediante una almohadilla de silicona y funda plástica. Un cortocircuito entre el MOSFET y el disipador/placa puede dañar el controlador y ser peligroso para el diodo láser.
Protecciones
La entrada de modulación del controlador láser está protegida por un diodo Zener de 5V1. Sin embargo, no se debe utilizar una tensión de modulación superior a 5 V. Para protección ESD se utiliza un diodo Schottky.
La salida del controlador está protegida por un diodo Schottky que impide la aparición de polaridad inversa.
