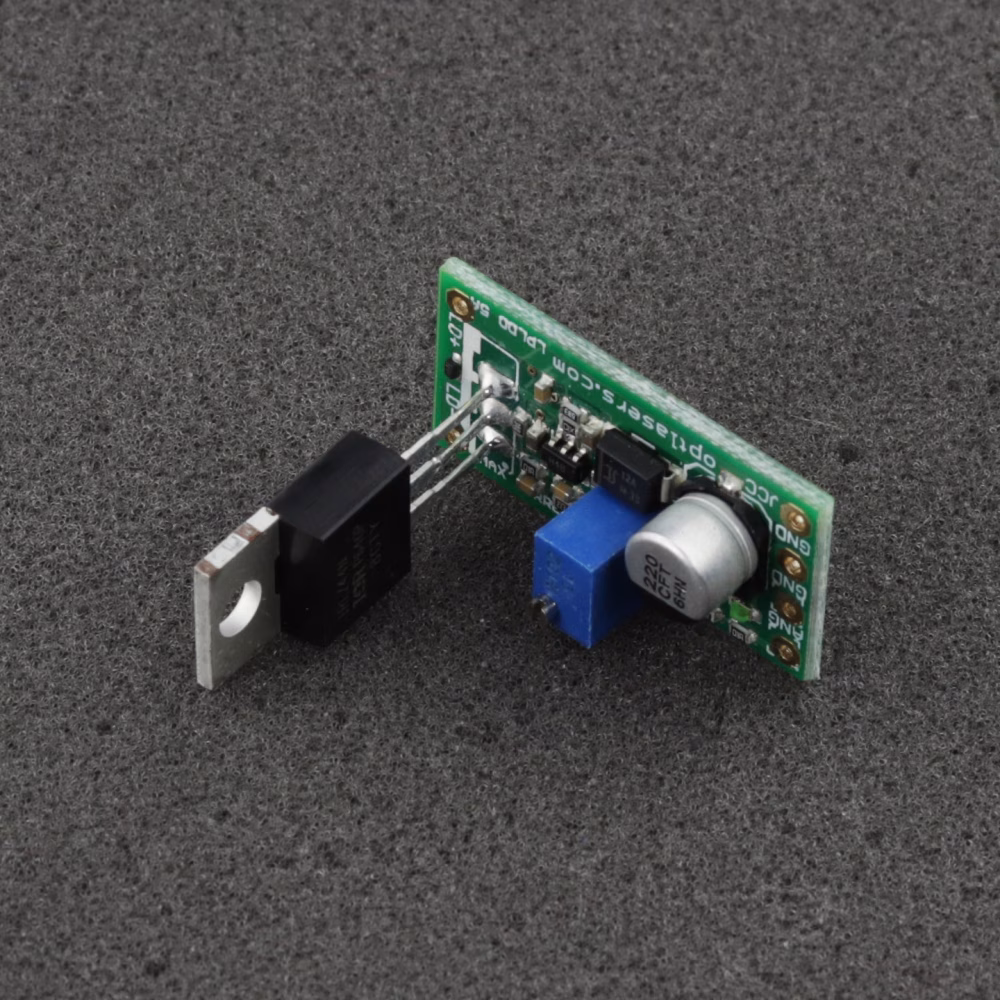

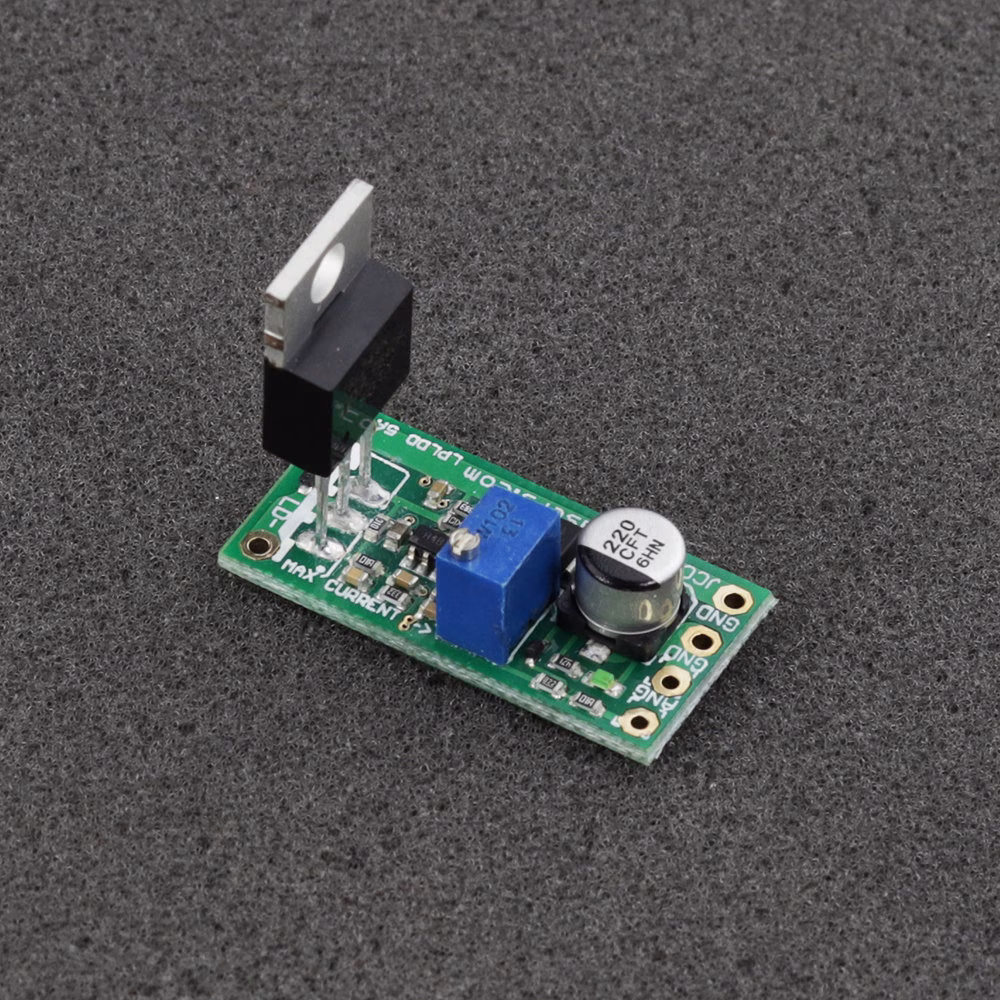

Sterownik diody laserowej LPLDD-5A-12V
Jednokanałowy sterownik diody laserowej 5 A, 3,3-12 V. Najbardziej uniwersalny i podstawowy sterownik dedykowany do pracy z niemal wszystkimi dostępnymi na rynku diodami laserowymi. Wysoki prąd, kompaktowe wymiary, krótki czas narastania/opadania oraz napięcie wyjściowe do 12 V sprawiają, że jest to najlepszy wybór do aplikacji małej i średniej mocy wymagających zakresu prądu roboczego 0-5 A.
Pliki do pobrania
Rabaty ilościowe
| Ilość | Cena | Rabat | Oszczędzasz |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Do $14.10 |
| 10 | $39.95 | $7.05 | Do $70.50 |
| 50 | $37.60 | $9.40 | Do $470.00 |
| 100 | $35.25 | $11.75 | Do $1,175.00 |
Opis produktu
O sterowniku diody laserowej LPLDD-5A-12V
Sterownik diody laserowej LPLDD-5A-12V to nowa wersja klasycznego sterownika diod laserowych:
- Dodano diodę LED sygnalizującą, że sterownik jest podłączony.
- Dodano funkcję soft-start w celu ochrony przed skutkami załączania.

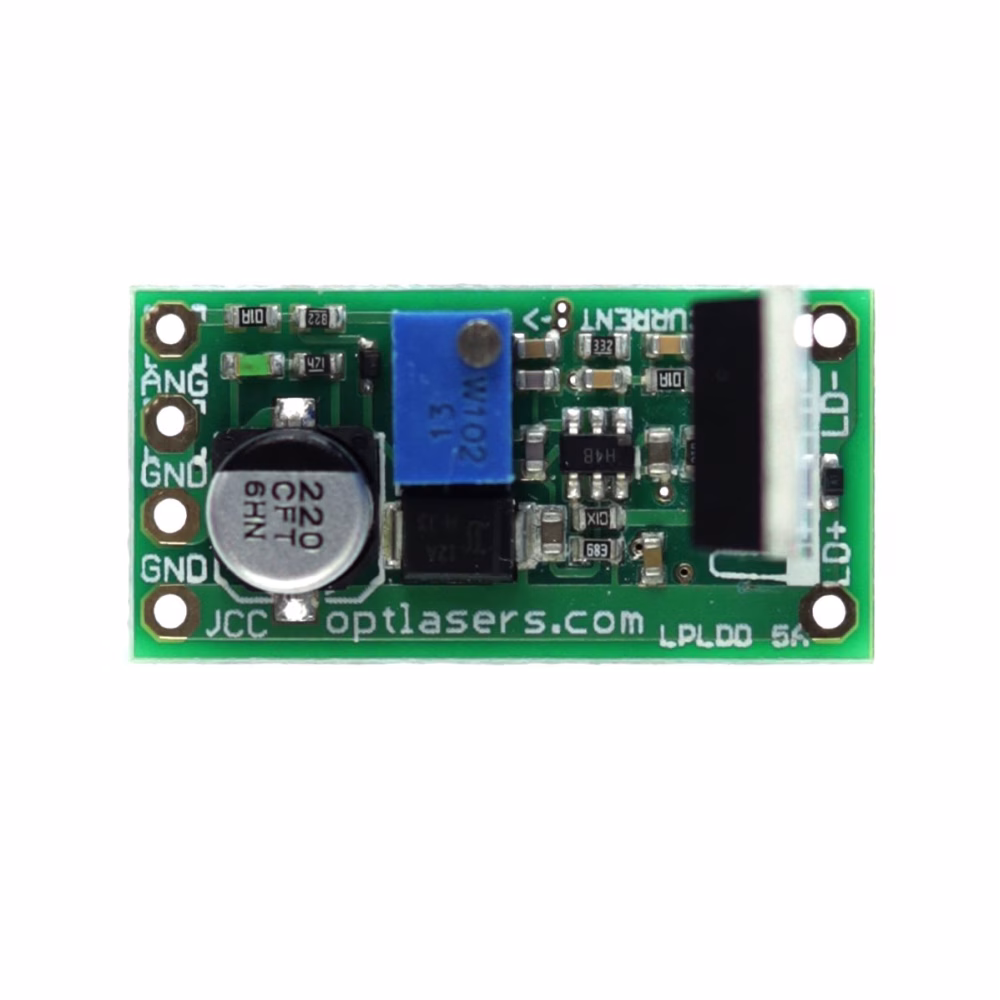

- Dodano opisy na płytce - bardziej intuicyjne i łatwiejsze w konfiguracji.
- Mniejszy rozmiar - tylko 15 mm x 30 mm, a zdolny obsłużyć 5 A!
- Dodano dużą powierzchnię miedzi chłodzącą rezystor pomiarowy.
Podstawowy, średniej mocy sterownik do zasilania diod laserowych z możliwością regulacji maksymalnego prądu wyjściowego w zakresie 0-5 A oraz modulacji prądu płynącego przez diodę z częstotliwością do 100 kHz.
Poniżej przedstawiono test z modulacją sygnałem prostokątnym 100 kHz na wejściu.
Test przeprowadzono przy użyciu:
- diody laserowej 6 W NUBM44
- przewodów o długości 15 cm i przekroju 0,35 mm2
- napięcia wejściowego 12 V
- radiatora 80 x 80 x 20 na tranzystorze mocy MOSFET
Z racji, że jest to wersja lite sterownika, nie posiada on zabezpieczenia przed zmianą polaryzacji. Prosimy o prawidłowe podłączenie zgodnie z opisami na PCB.
Wybierając odpowiedni zasilacz do tego sterownika, możliwe jest zasilanie praktycznie każdej diody laserowej dostępnej na rynku o mocy do 5 W - 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Przykłady diod: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Zalecenia i wymagania
Napięcie zasilania powinno być zawsze wyższe lub równe 3,3 V. Minimalne napięcie zasilania dla innych zastosowań określa wzór:
Vin = 0,2* I + Vd
- Vin – napięcie wejściowe
- Vd – napięcie robocze diody
- I – wymagany maksymalny prąd
Wejście modulacji może służyć jako wejście TTL (poziomy logiczne 0 V i 5 V) lub jako wejście analogowe. Modulacja analogowa oznacza, że przy zastosowaniu 2,5 V na wejściu ANG uzyskujemy 50% mocy wyjściowej, analogicznie przy 4 V uzyskujemy 80% mocy wyjściowej itd.
Zalecamy stosowanie przewodów zasilających o przekroju co najmniej 0,35 mm2.

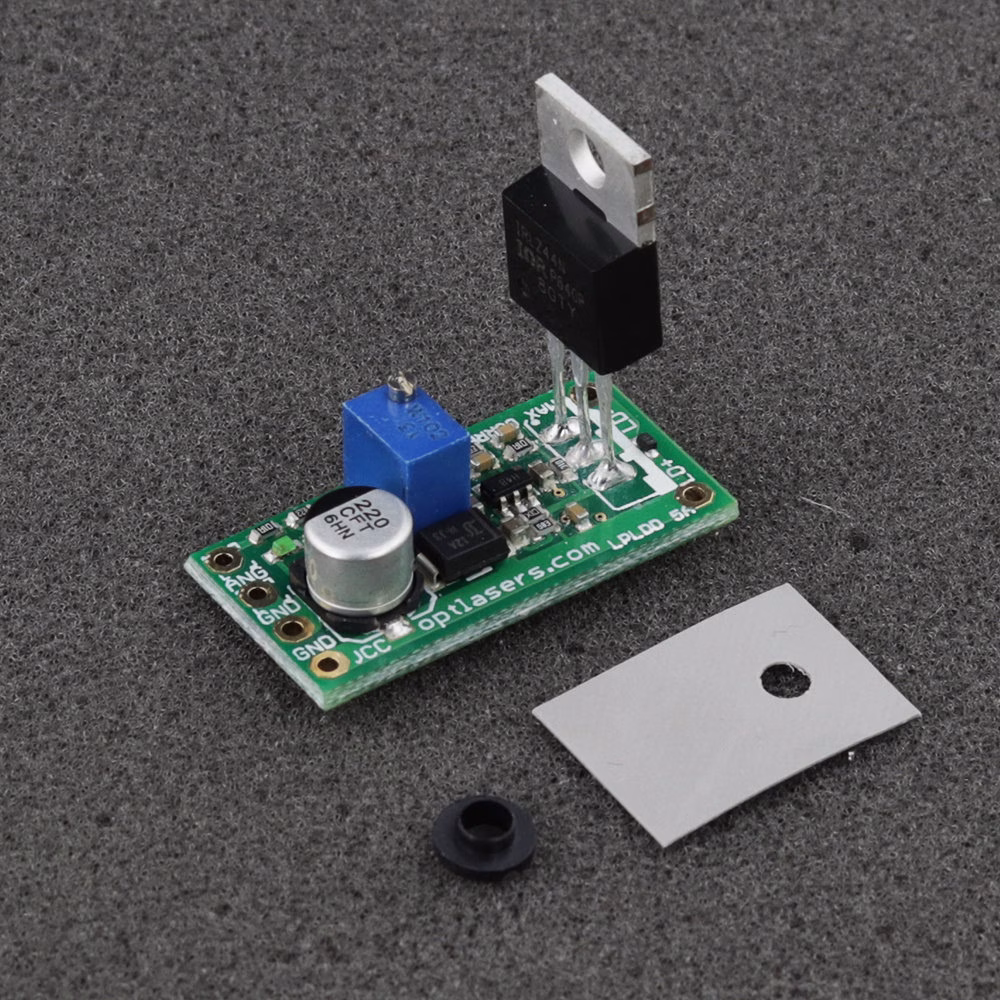

W zależności od użytej diody laserowej i zasilacza należy kontrolować i zapewnić odpowiednie chłodzenie tranzystora MOSFET. Tranzystor(y) MOSFET muszą być odizolowane od radiatora/płyty za pomocą podkładki silikonowej oraz tulejki plastikowej. Zwarcie między tranzystorem MOSFET a radiatorem/płytą może uszkodzić sterownik i zagrażać bezpieczeństwu diody laserowej.
Zabezpieczenia
Wejście modulacji sterownika lasera jest chronione diodą Zenera 5V1. Nie należy jednak stosować napięcia modulacji wyższego niż 5 V. Zabezpieczenie przed ESD zapewnia dioda Schottky'ego.
Wyjście sterownika zabezpieczone jest diodą Schottky'ego, która zapobiega pojawieniu się napięcia odwrotnego.
