LPLDD-5A-12V laserdiodiohjain
Yksikanavainen, 5 A, 3,3–12 V laserdiodiohjain. Erittäin monipuolinen laserdiodiohjain, joka on suunniteltu toimimaan lähes kaikkien markkinoilla olevien laserdiodien kanssa. Korkea virta, pieni koko, lyhyt nousu-/laskuaika ja jopa 12 V kompensointijännite tekevät tästä ohjaimesta parhaan valinnan pieniin ja keskitehoisiin sovelluksiin, jotka edellyttävät 0 - 5 A käyttöviraa.
Lataa
Määräalennus
| Määrä | Hinta | Alennus | Säästät |
|---|---|---|---|
| 3 | $42.30 | $4.70 | Jopa $14.10 |
| 10 | $39.95 | $7.05 | Jopa $70.50 |
| 50 | $37.60 | $9.40 | Jopa $470.00 |
| 100 | $35.25 | $11.75 | Jopa $1,175.00 |
Tuotteen kuvaus
Tietoa LPLDD-5A-12V -laserdiodiohjaimesta

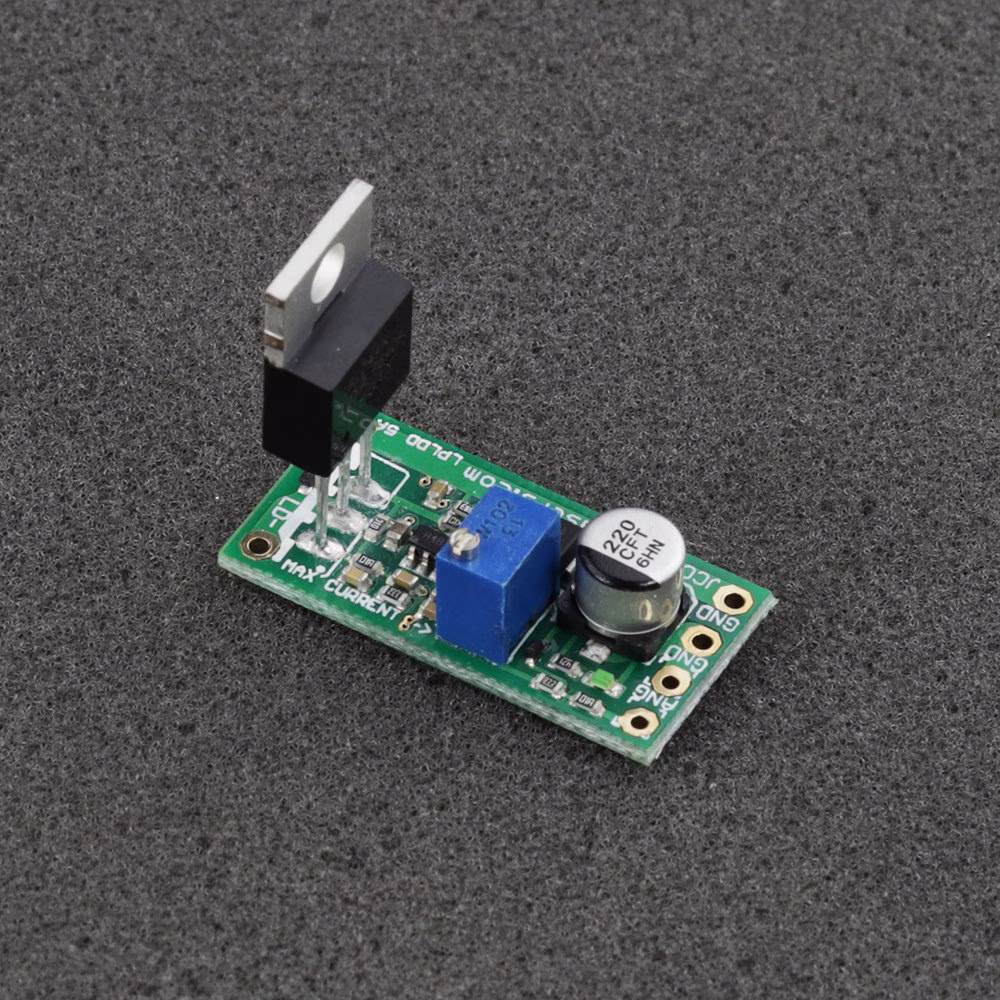

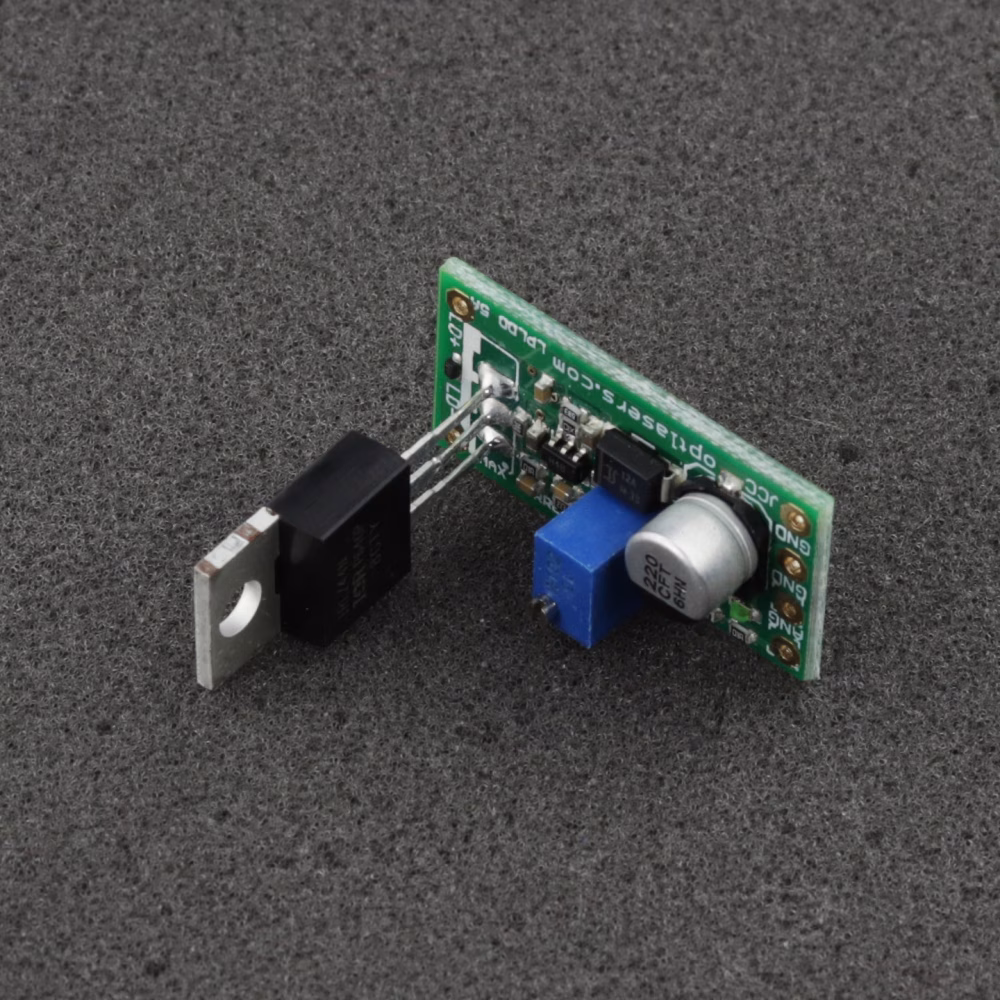

LPLDD-5A-12V Laser Diode Driver on klassisen laserdiodiohjaimen uusi versio:
- Lisätty LED-diodi osoittamaan ohjaimen kytkennän.
- Lisätty soft-start - suojaa kytkentäpiikeiltä
- Lisätty merkinnät piirilevylle – intuitiivisempi ja helpompi säätää
- Pienempi koko – vain 15 mm x 30 mm ja kykenee ohjaamaan 5 A!
- Lisätty suuri kuparipinta-ala, joka jäähdyttää sense-vastuksen.
Perustason keskitehoinen ohjain laserdiodien virransyöttöön, mahdollistaen maksimiulostulovirran säädön alueella 0-5 A sekä virran moduloinnin diodin läpi jopa 100 kHz taajuudella.
Alla on esitetty testi 100 kHz neliöaalto-modulaatiosignaalilla.
Testi tehtiin käyttäen:
- 6 W NUBM44 laserdiodi
- 15 cm pitkät 0,35 mm2 johdot
- 12 V tulojännitettä
- 80 x 80 x 20 jäähdytin tehomosfetilla
Koska kyseessä on ohjaimen lite-versio, siinä ei ole napaisuuden vaihdon suojausta. Varmista, että kytket sen piirilevyn merkintöjen mukaisesti.
Oikean virtalähteen valitsemalla kyseisellä ohjaimella on mahdollista käyttää käytännössä kaikkia markkinoilla olevia laserdiodityyppejä 5 W asti – 405 nm, 445 nm, 520 nm, 638 nm, 650 nm, 808 nm, 980 nm.
Esimerkkejä diodeista: 1 W 445 nm, 3,5 W 445 nm, 700 mW 635 nm, 200 mW 808 nm, 1 W 808 nm, 5 W 808 nm, 1 W 520 nm.
Suositukset ja vaatimukset
Syöttöjännitteen tulee aina olla suurempi tai yhtä suuri kuin 3,3 V. Muille tilanteille minimi syöttöjännite lasketaan kaavalla:
Vin = 0,2* I + Vd
- Vin on tulojännitteen arvo
- Vd on diodin käyttöjännite
- I - haluttu maksimivirta
Modulaatiotuloa voidaan käyttää TTL-tulona, jonka logiikkatasot ovat 0 V ja 5 V, tai analogitulona. Analogimodulaatiossa 2,5 V ANG-tulossa tuottaa 50 % ulostulotehon, analogisesti 4 V tuottaa 80 % ulostulotehon jne.
Suosittelemme käyttämään virtakaapeleita, joiden poikkipinta-ala on vähintään 0,35 mm2.

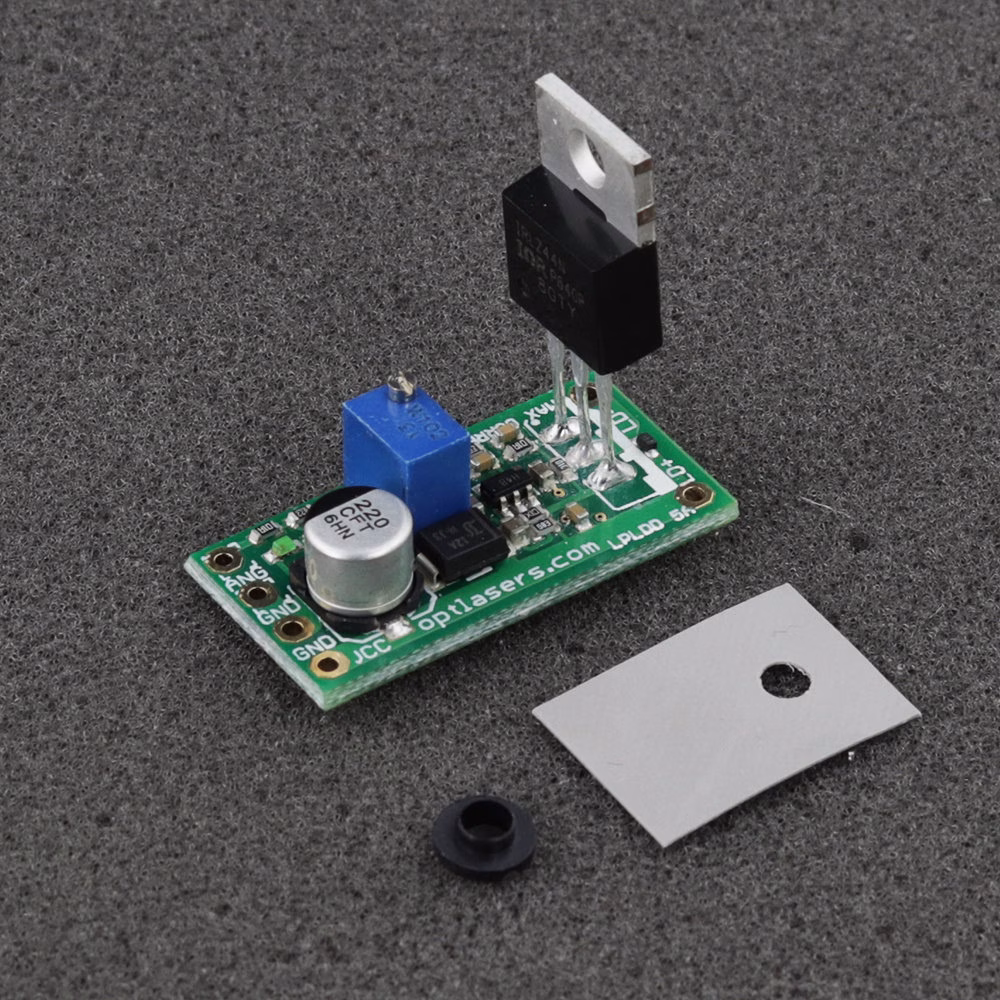

Käytettävästä laserdiodista ja virtalähteestä riippuen tulee MOSFET-transistorin jäähdytys varmistaa ja valvoa. MOSFET/MOSFETIT täytyy eristää jäähdytyselementistä/piilistä silikonityynyllä ja muoviholkilla. Oikosulku MOSFET:in ja jäähdytyselementin/levyn välillä voi vaurioittaa ohjainta ja olla vaarallinen laserdiodille.
Suojaus
Laserojaimen modulaatiotulo on suojattu 5V1 Zener-diodilla. Modulaatiotulojäntettä ei kuitenkaan saa käyttää yli 5 V arvolla. ESD-suojauksessa käytetään Schottky-diodia.
Ohjaimen ulostulo on suojattu Schottky-diodilla, joka estää takajännitteen syntymisen.
